Endtasteranbau
Limit switch attachment
DAPZ−...−AR
690 126
0512a
DAPZ−...−AR
Festo DAPZ−...−AR 0512a
2
Es bedeuten/Symbols/Símbolos/
Symboles/Simboli/Teckenförklaring:
Einbau und Inbetriebnahme nur von qualifi
ziertem Fachpersonal, gemäß Bedienungs
anleitung.
Warnung
Warning, Caution
Atención
Avertissement
Avvertenza
Varning
Hinweis
Please note
Por favor, observar
Note
Nota
Notera
Umwelt
Antipollution
Reciclaje
Recyclage
Riciclaggio
Återvinning
Zubehör
Accessories
Accesorios
Accessoires
Accessori
Tillbehör
Fitting and commissioning to be carried out
by qualified personnel only in accordance
with the operating instructions.
El montaje y la puesta en funcionamiento,
debe ser realizado exclusivamente por
personal cualificado y siguiendo las
instrucciones de utilización.
Montage et mise en service uniquement par
du personnel agréé, conformément aux
instructions d’utilisation.
Montaggio e messa in funzione devono
essere effettuati da personale specializzato
ed autorizzato in confomità alle istruzioni
per l’uso.
Montering och idrifttagning får endast
utföras av auktoriserad fackkunnig personal
i enlighet med denna bruksanvisning.
Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Español 39. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Français 57. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Italiano 75. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Svenska 93. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DAPZ−...−AR
Festo DAPZ−...−AR 0512a Deutsch 3
Endtasteranbau Typ DAPZ−...−ARDeutsch
Inhaltsverzeichnis
1 Bedienteile und Anschlüsse 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Funktion 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Anwendung 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Produktübersicht und Komponenten 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Transport und Lagerung 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Voraussetzungen für den Produkteinsatz 6. . . . . . . . . . . . . . . . . . . . . . . . .
7 Einbau 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einbau mechanisch 7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einbau elektrisch 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einbau schaltungstechnisch 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 Wartung und Pflege 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 Technische Daten 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DAPZ−...−AR
Festo DAPZ−...−AR 0512a Deutsch
4
1 Bedienteile und Anschlüsse
1Klarsichtdeckel mit
Bajonett−Verschluss
2Grüne Markierung
3Rotring
4Einstellwerkzeug
5Universal−Schaltnocken
6Grünring
7Nockenwelle
8Induktiv−Schalter
9Mikroschalter
aJ Montageplatte
aA Klemmleisten
aB Gehäuse
aC Clips
aD Füße
1
2
3
45
67
8
aB
aC
aD
aAaJ
9
DAPZ−...−AR
Festo DAPZ−...−AR 0512a Deutsch 5
2 Funktion
Der Festo Endtasteranbau DAPZ−...−AR ist ein Gerät zur Darstellung und elektri
schen Übermittlung von Schaltzuständen. Er dient zur Signalisierung von
Schwenkantrieben, die Armaturen öffnen und schließen.
Die Schaltstellung des Schwenkantriebs wird über eine Nockenwelle auf den End
tasteranbau DAPZ−...−AR übertragen. Im DAPZ−...−AR wird durch Rotation der
Nockenwelle der Grünring über den Rotring geschoben und verursacht so einen
deutlich sichtbaren Wechsel der Signalfarbe. Die gleichzeitig veränderte Position
von zwei internen Schaltnocken ändert über zwei Schalter elektrische Signale zur
weiteren Verwendung in Steuerungsanlagen.
3 Anwendung
Bestimmungsgemäß dient der Endtasteranbau DAPZ−...−AR zur optischen Anzeige
und elektrischen Rückmeldung der Endlagenstellungen von Schwenkantrieben,
die Armaturen mit einem Schwenkwinkel von 90° bis 180° betätigen.

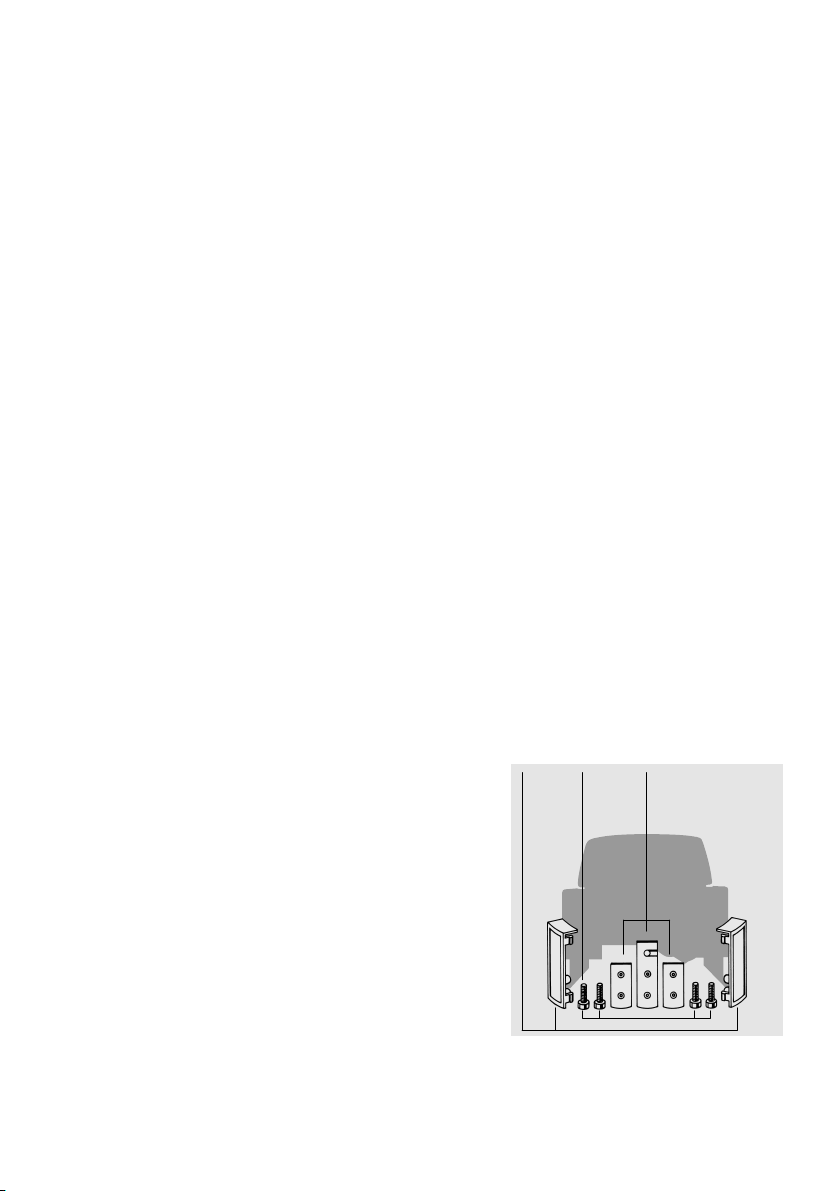

4 Produktübersicht und Komponenten
SÜberprüfen Sie den Verpackungs−
inhalt auf Vollständigkeit.
Ein kompletter DAPZ−...−AR mit
2Füßen und
3grünen Markierungen 3,
zur Darstellung des Druchflusses in
der Armatur (vormontiert auf dem
Rotring).
Eine Tüte mit:
12 Clips zur Arretierung der Füße,
24 Schrauben zur Befestigung der
Füße auf dem Schwenkantrieb.
132
DAPZ−...−AR
Festo DAPZ−...−AR 0512a Deutsch
6
5 Transport und Lagerung
Sorgen Sie für Lagerbedingungen wie folgt: kurze Lagerzeiten und kühle, trockene,
schattige korrosionsgeschützte Lagerorte.
6 Voraussetzungen für den Produkteinsatz
Hinweis
Durch unsachgemäße Handhabung entstehen Fehlfunktionen.
SStellen Sie sicher, dass die Punkte dieses Kapitels stets eingehalten werden.
Dies macht das Produktverhalten ordnungsgemäß und sicher.
SVergleichen Sie die Grenzwerte in dieser Bedienungsanleitung mit Ihrem
aktuellen Einsatzfall (z.B. Temperaturen, elektrische Spannungen, etc.).
Nur die Einhaltung der Grenzwerte ermöglicht es, den Artikel gemäß den
einschlägigen Sicherheitsrichtlinien zu betreiben.
SBerücksichtigen Sie die Umgebungs
bedingungen am Einsatzort.
SEntfernen Sie die Verpackungen.
SSorgen Sie dafür, dass die Vorschriften für Ihren Einsatzort eingehalten werden
z.B. von Berufsgenossenschaft oder nationalen Institutionen.
SVerwenden Sie den Artikel im Originalzustand ohne jegliche eigenmächtige
Veränderung.
SStellen Sie sicher, dass Schutzmaßnahmen nicht umgangen werden können.
Hinweis
Beim Einsatz des Endtasteranbaus DAPZ−SB−I−25DC−EXDR−AR in explosions−
fähiger Atmosphäre:
SBeachten Sie die Angaben und Hinweise in der beiliegenden Kurz−Bedie
nungsanleitung des Geräts.
[°C] [%]
DAPZ−...−AR
Festo DAPZ−...−AR 0512a Deutsch 7
7 Einbau
Hinweis
Diese Einbauanleitung setzt voraus, dass der Schwenkantrieb, an dem der
DAPZ−...−AR montiert wird, in Längsrichtung zur Rohrleitung eingebaut wurde.
Einbau mechanisch
Bevor Sie den Einbau durchführen:
1. Schließen Sie mit Hilfe des Schwenkantriebs die Armatur.
2. Schalten Sie alle Versorgungsleitungen ab.
3. Stellen Sie sicher, dass der Schwenkantrieb, an dem der DAPZ−...−AR montiert
wird, drucklos ist.
Montage der Füße
Hinweis
Der Endtasteranbau DAPZ−...−AR ist für die Montage zweier Gewindeabstände
(80 mm und 130 mm) geeignet.
SBeachten Sie vor der Montage die zwei möglichen Fußstellungen des
Endtasteranbaus auf dem Schwenkantrieb.
1. Ziehen Sie die Füße aus beiden Fuß
halterungen des Endtasteranbaus
heraus.
DAPZ−...−AR
Festo DAPZ−...−AR 0512a Deutsch
8
2. Bestimmen Sie die Fußstellung zur passenden Montage des Endtasteranbaus
auf dem Schwenkantrieb.
Bild4 Bild5
80 mm 130 mm
3. Befestigen Sie beide Füße mit den
beiliegenden selbstsichernden
Schrauben.
Max. Anzugsdrehmoment: 5 Nm
Zur Montage des Endtasteranbaus DAPZ−...−AR
auf einem Schwenkantrieb mit Armatur
SDrehen Sie den Zweiflach der Nocken
welle des DAPZ−...−AR in die dargestellte
Position.
DAPZ−...−AR
Festo DAPZ−...−AR 0512a Deutsch 9
Zur Befestigung des DAPZ−...−AR auf dem Schwenkantrieb
1. Setzen Sie den DAPZ−...−AR mit den
Fußführungen auf die vormontierten
Füße.
Für verschiedene Schwenkantriebe
kann der Abstand 2zum Steg des
DAPZ−...−AR in Stufen 20, 30, 40 oder
50 mm betragen.
2. Schieben Sie den DAPZ−...−AR so weit
über beide Füße, bis der Steg 1der
Nockenwelle in den Einschnitt der
Schwenkachse eintaucht.
3. Stellen Sie sicher, dass die seitlichen Bohrungen von Fuß und Fußführung
genau übereinander stehen (siehe Bild9).
Nur wenn die Bohrungen genau übereinander liegen, kann die Lage des
DAPZ−...−AR über dem Schwenkantrieb festgesetzt werden.
Bild9 Bild10
4. Drücken Sie jeweils einen Clip in die Fußführungen des DAPZ−...−AR.
Die Clips müssen hörbar einrasten.
1 2
DAPZ−...−AR
Festo DAPZ−...−AR 0512a Deutsch
10
Einbau elektrisch
Warnung
Gefährliche elektrische Spannung beim DAPZ−SB−M−250AC−DR−AR möglich.
Vor dem Einbau:
SSchalten Sie die Spannungsversorgung ab.
Zum Öffnen des Gehäuses
1. Drehen Sie den Klarsichtdeckel gegen den Uhrzeigersinn und nehmen Sie
ihnab.
Bild11 Bild12
2. Heben Sie den Rot− und Grünring aus
dem Gehäuse.
Die Ringe sind miteinander lose
verbunden.
