Festo PEV-1/4-B-OD Manuale utente

Bedienungsanleitung

Druckschalter

Typ PEV-1/4-B-OD

Typ PEV-1/4-SC-OD

Operating instructions

Pressure switch

Type PEV-1/4-B-OD

Type PEV-1/4-SC-OD

Einbau und Inbetriebnahme

nur von qualifiziertem Fachpersonal,

gemäß Bedienungsanleitung.

Fitting and commissioning to be

carried out by qualified personnel

only in accordance with the operating

instructions.

Es bedeuten/Symbols:

Warnung

Warning, Caution

Hinweis

Note

Recycling

Zubehör

Accessories

380 319

9710a D/GB 1

Bedienteile und Anschlüsse

1Operating parts and

connections

Schutzkappe abnehmbar (1)

Sichtfenster für Druckeinstellungsanzeige

(nur bei PEV-1/4-SC-OD) (2)

Einstellschraube für Schaltpunkt (3)

Einstellbolzen für Hysterese (Schutz-

kappe abnehmen; nur bei PEV-1/4-B-OD) (4)

Elektrischer Anschluß (5)

Durchgangsbohrungen zur Befestigung (6)

Pneumatischer Anschluß (7)

Removable protective cap (1)

Inspection window for pressure

setting display (only with PEV-1/4-SC-OD) (2)

Adjusting screw for switching point (3)

Adjusting bolt for hysteresis (remove

protective cap; only with PEV-1/4-B-OD) (4)

Electrical connection (5)

Through holes for fastening (6)

Compressed air connection (7)

(1)

(2)

(5)

(7)

(6)

(3)

(4)

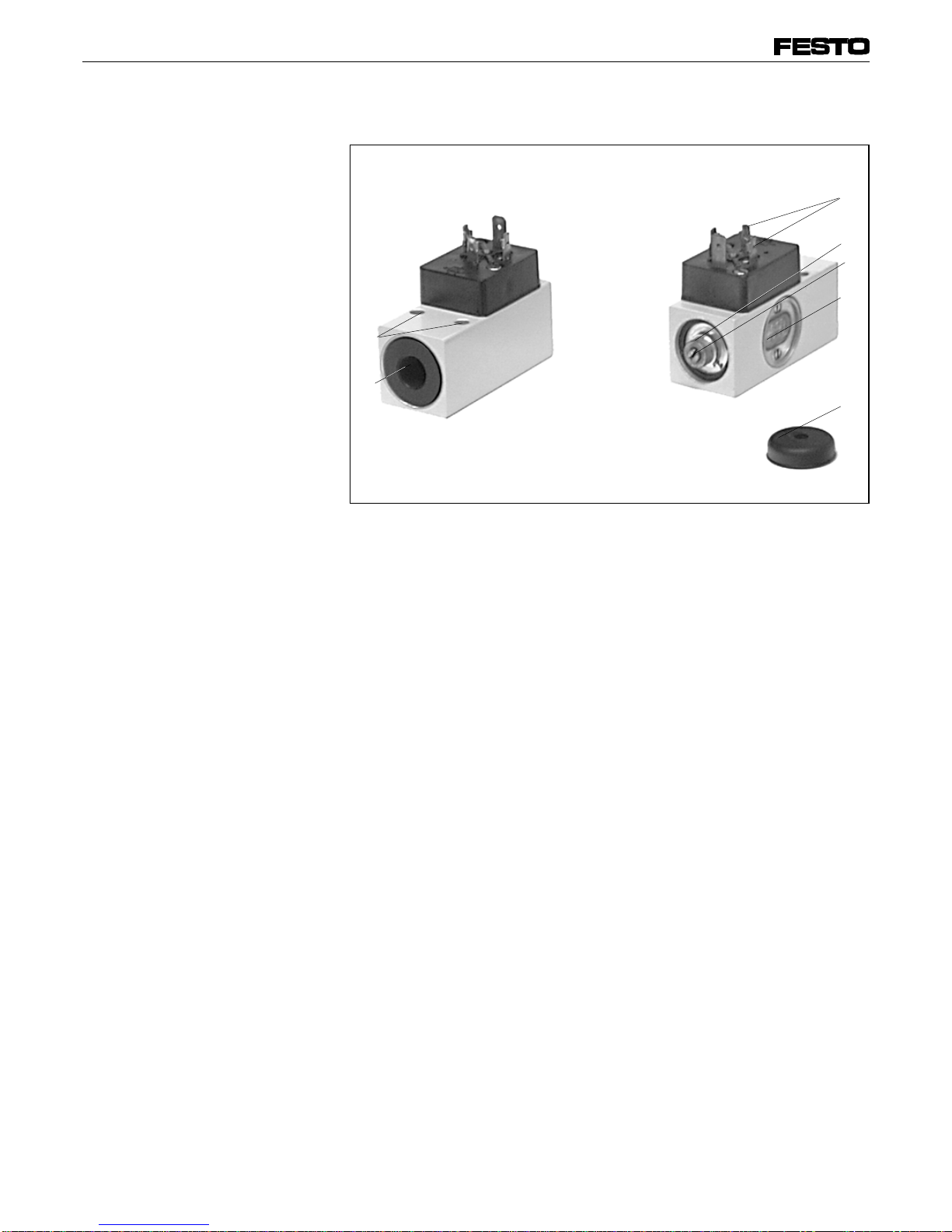

PEV-1/4-B-OD PEV-1/4-SC-OD

Bild 1/Fig. 1

PEV-1/4-...

9710a D/GB 2

Funktion und Anwendung

Der Druckschalter PEV-... öffnet oder

schließt einen elektrischen Stromkreis

beim Erreichen eines einstellbaren

Druckwertes (Wechsler). Durch das An-

steigen des Drucks wird eine Membran

bewegt. Die Auslenkung hängt von der

Druckkraft und der einstellbaren Feder-

vorspannung ab. Bei einer definierten

Auslenkung der Membran wird ein Mi-

kroschalter betätigt, der die elektrischen

Kontakte schließt bzw. öffnet.

Der PEV-... wird bestimmungsgemäß

eingesetzt zur Erzeugung von Überwa-

chungssignalen für Steuerungen.

Voraussetzungen für den

Produkteinsatz

Allgemeine, stets zu beachtende Hin-

weise für den ordnungsgemäßen und si-

cheren Einsatz des Produkts:

•Halten Sie die angegebenen Grenz-

werte ein z.B. für Drücke, Kräfte, Mo-

mente, Massen, Temperaturen.

•Sorgen Sie für ordnungsgemäß auf-

bereitete Druckluft.

Function and application

The pressure switch PEV-... interrupts or

closes an electrical circuit when a preset

pressure value is reached (changeover

contact function). As the pressure rises,

this causes a diaphragm to move. The

deflection of the diaphragm depends on

the pressure force and the adjustable in-

itial spring tension. At a defined deflecti-

on of the diaphragm, a microswitch is

actuated and closes the electrical con-

tacts.

The PEV-... is designed for generating

monitoring signals for control systems.

Safety conditions

These general conditions for the correct

and safe use of the product must be ob-

served at all times:

•Please observe the limits for pressu-

res, forces, torque values, masses,

speeds, temperatures and electrical

voltages.

•Please ensure that there is a supply

of correctly-prepared compressed air.

LF-...

LR-...

Bild 2/Fig. 2

9710a D/GB 3

•Berücksichtigen Sie die vorherrschen-

den Umgebungsbedingungen.

•Beachten Sie die Vorschriften der Be-

rufsgenossenschaft, des Techni-

schen Überwachungsvereins oder

entsprechende nationale Bestimmun-

gen.

•Entfernen Sie alle Transportvorkeh-

rungen wie Schutzwachs, Folien,

Kartonagen.

Die Entsorgung der einzelnen Werk-

stoffe in Recycling-Sammelbehälter

ist möglich.

•Berücksichtigen Sie die Warnungen

und Hinweise

- am Produkt

- in dieser Bedienungsanleitung.

•Verwenden Sie das Produkt im

Originalzustand ohne jegliche

eigenmächtige Veränderung.

•Please make allowance for the pre-

vailing environmental conditions.

•Please comply with national and

local safety laws and regulations.

•Remove all packaging such as

protective wax, foils and cardboard.

The individual materials can be dis-

posed of in recycling containers.

•Please observe any warnings and in-

structions given

- on the product

- in these operating instructions.

•Unauthorised product modification is

not permissible.

C%mbar

Bild 3/Fig. 3

PEV-1/4-...

9710a D/GB 4

Einbau

mechanisch

•Drehen Sie Schrauben zur Befesti-

gung (M5) in die Durchgangs-

bohrungen (6).

pneumatisch

•Verschlauchen Sie den PEV-... mit

dem Druckluftanschluß G 1/4

(Anziehdrehmoment: max. 20 Nm).

elektrisch

•Entscheiden Sie sich für eine der

folgenden Winkeldosen:

In beiden Fällen ist ein Kabel (z.B.

4 x 0,5 mm2 / 5 x 0 ,5 mm2) selbst

zu montieren (siehe DIN 43 650).

Fitting

Mechanical

•Screw the M5 fastening screws into

the through holes (6).

Pneumatic

•Connect the PEV-... to the compres-

sed air connection G 1/4 (tightening

torque max. 20 Nm).

Electrical

•Choose one of the following angled

sockets:

In both cases, you should fit a cable

(e.g. 4 x 0.5 mm2/ 5 x 0.5 mm2)

according to DIN 43 650.

Winkel-

dose a) MSSD-

C-4P b) PEV-1/4-

WD-...

Produkt-

status Zubehör

Zusatzfunkt

ion -- Zustandsanzeige

über LEDs

Kabelart 4-adrig

(für PG 9) 5-adrig

(für PG 11)

Bild 4

Angled

socket a) MSSD-

C-4P b) PEV-1/4-

WD-...

Product

status Accessory

Special

function -- LEDs for

Status display

Cable

type 4-core

(for PG 9) 5-core

(for PG11)

Fig. 4

9710a D/GB 5

•Stellen Sie sicher, daß das Kabel fol-

gendermaßen verlegt ist:

- quetschfrei

- knickfrei

- dehnungsfrei

a) Verkabelung mit Winkeldose

MSSD-C-4P (Zubehör):

•Verkabeln Sie die Winkeldose nach

folgendem Anschlußbild:

•Ensure that the cable is laid so that

it is

- not crushed

- not kinked

- free of strain

a) Wiring with angled socket

MSSD-C-4P (accessory):

•Wire the angled socket according to

the table below.

MSSD-C-4P

Bild 7/Fig. 7

Pin no. Connections

1 Rating voltage:

0...250 V AC

0...125 V DC

2 N.C. contact

3N.O.contact

4Earth

Fig. 6

Pin-Nr. Anschlüsse

1 Schaltspannung:

0...250 V AC

0...125 V DC

2 Öffner Ausgang

3 Schließer Ausgang

4 Erdung

Bild 6

Bild 5/Fig.5

PEV-1/4-...

9710a D/GB 6

b) Verkabelung mit Winkeldose

PEV-1/4-WD-... (Zubehör):

1. Drehen Sie die Befestigungsschraube

am Kopfende der Winkeldose ganz

heraus (gut verwahren).

2. Demontieren Sie die gelöste

Anschlußplatte (A).

3. Verkabeln Sie die Winkeldose PEV-1/4-

WD-... nach folgendem Anschlußbild:

4. Drehen Sie die Befestigungsschraube

ein.

5. Schieben Sie die Winkeldose auf den

Druckschalter PEV-... (Verdreh-

sicherung berücksichtigen).

(A)

b) Wiring with angled socket

PEV-1/4-WD-... (accessory):

1. Unscrew completely the fastening

screw at the head of the angled

socket (keep in safe place).

2. Remove the loosened connector

plate (A).

3. Wire the angled socket PEV-1/4-WD-...

according to the table below.

4. Insert and tighten the fastening screw.

5. Push the angled socket onto the

pressure switch PEV-... (ensure that

contacts fit correctly).

PEV-1/4-WD-...

Bild 10/Fig. 10

Type PEV-1/4-WD-

LED 24 PEV-1/4-WD-

LED 230

Pin No. Connections

1 Voltage rating:

15...30 V DC 150...230 V AC

2 N.C. contact

3 N.O. contact

40V

5Earth

Fig. 9

Typ PEV-1/4-WD-

LED 24 PEV-1/4-WD-

LED 230

Pin-Nr. Anschlüsse

1 Schaltbare Spannung:

15...30 V DC 150...230 V AC

2 Öffner Ausgang

3 Schließer Ausgang

40V

5Erdung

Bild 9

Bild 8/Fig.8

9710a D/GB 7

PEV-1/4-SC-OD

(3)

(2)

Bild 11/Fig. 11

Bild 12/Fig. 12

Inbetriebnahme

Zur Schaltpunkteinstellung:

•Beachten Sie, daß die Einstellschrau-

be (3) nur beim Drehen im Gegen-

uhrzeigersinn einen Anschlag besitzt.

1. Drehen Sie die Einstellelemente

wie folgt:

PEV-1/4-B-OD PEV-1/4-SC-OD

- Einstellschraube

(3) im Gegenuhr-

zeigersinn

Einstellschraube (3)

auf einen Wert

2 bar unter den

- Einstellbolzen (4)

im Uhrzeigersinn

[SW11]

oberen Schaltdruck

[siehe Einstell-

skala (2)]

bis zum Anschlag

Legende zu Bild 12:

Schaltverhalten eines Druckschalters

oberer Schaltdruck: : po

unterer Schaltdruck: : pu

Hysterese : Hy

Commissioning

Setting the switching point

•Please note that the adjusting screw

(3) has a stop only when turned in an

anti-clockwise direction.

1. Turn the adjusting screws as follows:

PEV-1/4-B-OD PEV-1/4-SC-OD

- Turn adjusting

screw (3) anti-

clockwise

Adjusting screw (3)

2 bar below the

upper switching

- Turn adjusting

screw (4) clock-

wise [SW11]

pressure[see

setting scale (2)]

as far as possible

Key to Fig. 12:

Switching reaction of a pressure switch

upper switching pressure : po

lower switching pressure : pu

hysteresis : Hy

PEV-1/4-B-OD

(4) (3)

PEV-1/4-...

9710a D/GB 8

2. Prüfen Sie das Ausgangssignal am

PEV-... wie folgt:

mit Winkeldose

PEV-1/4-WD-...

(Zubehör)

mit Winkeldose

MSSD-C-4P

(Zubehör)

Bestromen der elek-

trischen Anschlüs-

se 1 und 4 mit der

Schaltspannung.

Verkabeln der elek-

trischen Anschlüsse

1 und 2 mit einem

Durchgangsprüfer.

Die grüne LED

leuchtet. Durchgangsprüfer

reagiert

3. Belüften Sie den PEV-... mit dem

gewünschten oberen Schaltdruck

(z.B. 8 bar).

Dazu ist ein Kontrollmanometer

erforderlich.

Die Anzeige ändert sich wie folgt:

Winkeldose PEV-WD Winkeldose MSSD

Die gelbe LED

leuchtet Durchgangsprüfer

setzt zurück

4. Drehen Sie die Einstellschraube (3) im

Uhrzeigersinn soweit heraus bis der

PEV-... schaltet (unterer Schaltdruck

erreicht).

2. Test the output signal on the PEV-...

as follows:

With angled socket

PEV-1/4-WD-...

(accessory)

With angled socket

MSSD-C-4P

(accessory)

Apply the switching

voltage to connec-

tions 1 and 4.

Wire the electrical

connections 1 and

2 with a continuity

tester.

The green LED will

light up Continuity tester

reacts

3. Apply the desired upper switching

pressure to the PEV-... (e.g. 8 bar).

A checking manometer is required for

this.

The display changes as follows:

angled socket PEV-WD angled socket MSSD

The yellow LED will

light up Continuity tester

is reset

4. Turn the adjusting screw (3) in a clock-

wise direction until the PEV-...

switches (lower switching point

reached).

MSSD-C-4P

Bild 13/Fig. 13

PEV-1/4-WD-...

(3)

Bild 14/Fig. 14

9710a D/GB 9

Die Anzeige ändert sich wie folgt:

Winkeldose PEV-WD Winkeldose MSSD

Die grüne LED

leuchtet Durchgangsprüfer

reagiert

5. Drehen Sie die Einstellschraube (3) im

Gegenuhrzeigersinn soweit heraus bis

der PEV-... schaltet (oberer Schalt-

druck erreicht).

Die Anzeige ändert sich wie folgt:

Winkeldose PEV-WD Winkeldose MSSD

Die gelbe LED

leuchtet Durchgangsprüfer

setzt zurück

Zur Hystereseeinstellung (nur bei PEV-

1/4-B-OD):

6. Beaufschlagen Sie den PEV-... mit

dem unteren Schaltdruck pu

(oberer Schaltdruck pominus

gewünschte Hysterese Hy[siehe hier-

zu Diagramm in Bild 16]).

Die Anzeige bleibt unverändert.

The display changes as follows:

angled socket PEV-WD angled socket MSSD

The green LED will

light up Continuity tester

reacts

5. Turn the adjusting screw (3)

anti-clockwise until the PEV-... swit-

ches (switching pressure reached).

The display changes as follows:

angled socket PEV-WD angled socket MSSD

The yellow LED will

light up Continuity tester

is reset

Setting the hysteresis (only with PEV-

1/4-B-OD)

6. Apply the lower switching point pu

to the PEV-...

(upper swithing point pominus desired

hysteresis Hy[see diagramm in

Fig. 16]).

The display does not change.

(3)

Bild 15/Fig. 15

Bild 16/Fig. 16

PEV-1/4-...

9710a D/GB 10

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Festo Interruttore

Festo

Festo SMPO-1-H-B Manuale utente

Festo

Festo DAPZ AR Series Manuale utente

Festo

Festo SMT-CDC-PS-24V-SQM8 Manuale utente

Festo

Festo SMEO-4 Series Manuale utente

Festo

Festo SMT-8M-A-...-24V-E Series Manuale utente

Festo

Festo SME-8-ZS-230V-...-OE Series Manuale utente

Festo

Festo VABF-S4-A2G2 Series Manuale utente

Festo

Festo SME-8-K-...-LED-24 Series Manuale utente

Festo

Festo SMT-8 Series Manuale utente

Festo

Festo EduTrainer 576309 Manuale utente

Festo

Festo DAPZ AR Series Manuale utente

Festo

Festo SMT-8M-***-24V Series Manuale utente

Festo

Festo VPEV-1/8-M12 Manuale utente

Festo

Festo SME-8 Series Manuale utente

Festo

Festo SRBE C1 Series Manuale utente

Festo

Festo PE-PK Series Manuale utente

Festo

Festo SME-8 Series Manuale utente

Festo

Festo SMT-8-SL-PS-...-B Series Manuale utente

Festo

Festo VPE-1/8 Manuale utente

Festo

Festo SME-CDC-DS-24V-SQM8 Manuale utente

Festo

Festo SOEL-RTH-Q20 Manuale utente

Festo

Festo CDSM-S1 Manuale utente

Festo

Festo EAPM-G1 SLS Series Manuale utente

Festo

Festo VPEV-1/8 Manuale utente

Manuali Interruttore popolari di altre marche

URC

URC Total Control MFS-8 Manuale utente

Azbil

Azbil HPQ-D11 Manuale utente

Sony

Sony DFS-900M Manuale utente

SICK

SICK i17S Manuale utente

F&F

F&F SZR-277 Manuale utente

Shure

Shure UAMS/BK Manuale utente

Dräger

Dräger X-zone Switch Off Manuale utente

Asco

Asco Joucomatic 349 Series Manuale utente

BT Mini Hub Manuale utente

D-Link

D-Link DES-1226G Manuale utente

Johnson Controls

Johnson Controls FS80-C Manuale utente

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuale utente

MicroNet

MicroNet SP1200A Manuale utente

Ruijie

Ruijie RG-PF2920 Series Manuale di installazione e funzionamento

Altinex

Altinex DA1914SX Manuale utente

MiLAN

MiLAN MIL-SM2401M Manuale utente

RJM

RJM MASTERMIND PBC/6X Manuale utente

Atlas

Atlas MMK-KVM8 Manuale utente
