Festo SME-8 Series Manuale utente

372 617

Bedienungsanleitung

Elektrischer

Näherungsschalter

Typ SME-8..-...

Operating instructions

Electrical

proximity switch

Type SME-8..-...

Einbau und Inbetriebnahme

nur von autorisiertem Fachpersonal,

gemäß Bedienungsanleitung.

Fitting and commissioning to be

carried out by qualified personnel

only in accordance with the operating

instructions.

Es bedeuten/Symbols:

Warnung

Warning, Caution

Hinweis

Note

Recycling

Zubehör

Accessories

9705c D/GB 1

1Bedienteile und Anschlüsse

(1) Schraube zur Klemmbefestigung

(2) Klemmplatte

(3) Kabel für elektrischen Anschluß

(4) Stecker für elektrischen Anschluß

(5) Anzeige des Schaltzustandes

(gelbe LED)

(6) Clip zur Befestigung

Funktion und Anwendung

Der SME-8..-... ist ein elektrischer

Näherungsschalter. Der interne Reed-

kontakt wird magnetisch betätigt und

schließt einen elektrischen Stromkreis.

Der SME-8..-... wird zur Abfrage

der Kolbenstellung an Zylindern mit

integrierter Sensornut eingesetzt.

(1)

(2)

(6)

(5)

(2)

(1)

(3)

(2)

(1)

(3)

(2)

(1)

(3)

(5)

(4)

(6)

(5)

Bild 1/Fig. 1

Operating parts/ connections

(1) Screw for clamp fastening

(2) Clamping plate

(3) Cable for electrical connection

(4) Plug for electrical connection

(5) Display of switching status

(yellow LED)

(6) Clip for fastening

Function and application

The SME-8..-... is an electrical

proximity switch. The internal reed

contact is actuated magnetically and

completes an electrical circuit.

The SME-8..-... is designed for

interrogating the position of the

piston on cylinders with integrated

sensor groove.

SME-8..-...

9705c D/GB 2

Voraussetzungen für den

Produkteinsatz

•Allgemeine, stets zu beachtende Hin-

weise für den ordnungsgemäßen

und sicheren Einsatz des Produkts:

•Halten Sie die angegebenen Grenz-

werte ein (z.B. Kräfte, Momente,

Temperaturen, elektrische Daten).

•Berücksichtigen Sie die vorhe-

rrschenden Umgebungsbedingungen.

•Beachten Sie die Vorschriften der

Berufsgenossenschaft, des Techn.

Überwachungsvereins, die VDE-

Bestimmungen oder entsprechende

nationale Bestimmungen.

•Entfernen Sie alle Transportvorkeh-

rungen wie Schutzwachs, Folien,

Kappen und Kartonagen.

Die Entsorgung der einzelnen Werks-

toffe in Recycling-Sammelbehälter ist

möglich.

•Verwenden Sie das Produkt im Origi-

nalzustand ohne jegliche eigenmä-

chtige Veränderung.

Safety conditions

•These general conditions for the

correct and safe use of the product

must always be observed.

•Please observe the limits for

pressures, forces, torques, masses,

speeds, temperatures, electric

voltages.

•Please observe the prevailing

ambient conditions.

•Please comply with national and

local safety laws and regulations.

•Remove all packaging such as

protective wax, foils (polyamide,

caps (polyethylene).

The individual materials can be dis-

posed of in recycling containers.

•Unauthorized product modification

is not permitted.

%mbar

Bild 2/Fig. 2

9705c D/GB 3

Product summary

4Produktübersicht

Typ Kabelversion Steckerversion Spannung Kontakt warmfest Clipversion

Kabelabgang Steckerabgang

quer längs quer längs 24 V DC 230 V AC N.C. N.O.

SME-8-K-LED-24 lll

SME-8-O-K-LED-24 lll

SME-8C-KL-LED-24 lll ll

SME-8C-KQ-LED-24 llll

SME-8-K-LED-230 llll

SME-8C-KL-LED-230 lllll

SME-8C-KQ-LED-230 lllll

SME-8-K-24-S6 llll

SME-8C-KQ-24-S6 lllll

SME-8-S-LED-24 ll l

SME-8C-SL-LED-24 ll l l

SME-8C-SQ-LED-24 ll ll

diagonal longitudinal diagonal longitudinal 24 V DC 230 V AC N.C. N.O.

Cable exit Plug exit heat-

Type Cable version Plug version Voltage Contact resistant Clip version

Bild 3/Fig. 3

SME-8..-...

9705c D/GB 4

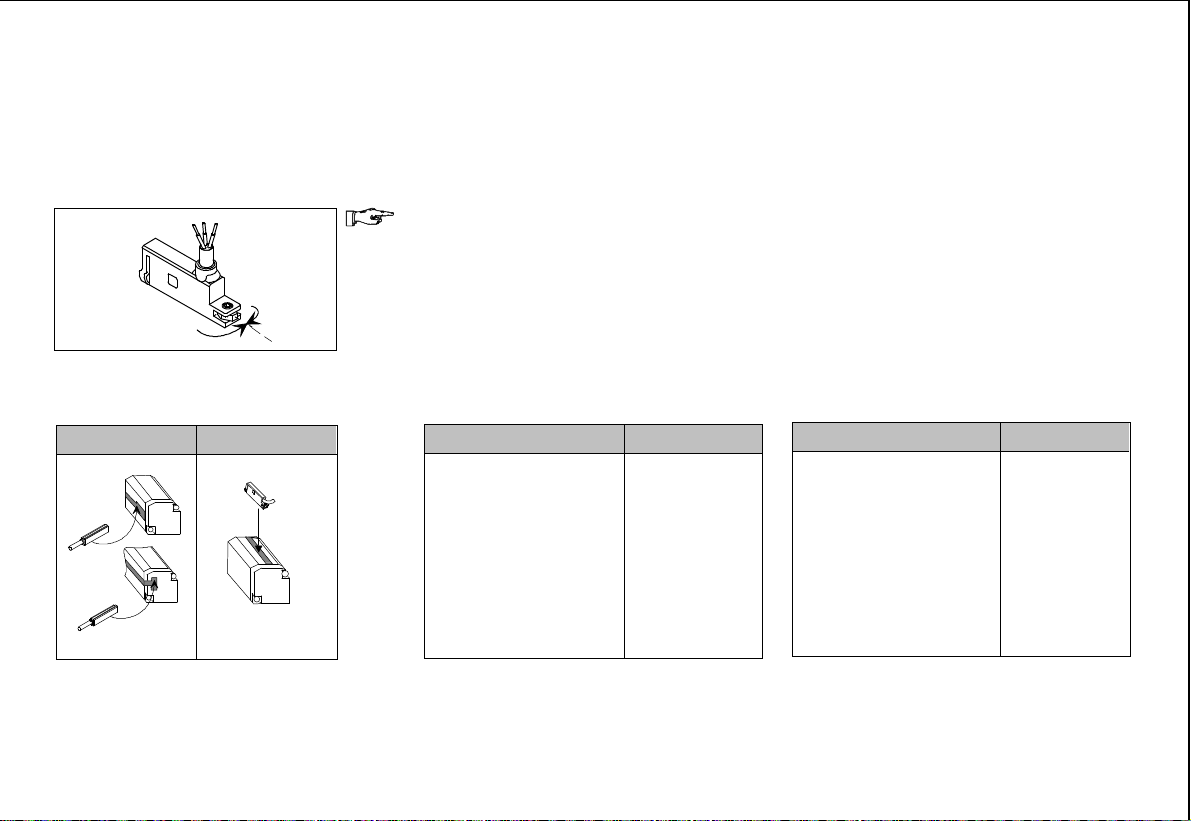

Einbau

mechanisch

Bei Näherungsschaltern in Clipversion:

•Positionieren Sie die Klemmplatte pa-

rallel zur Nut.

Dadurch wird vermieden, daß die

Klemmplatte das Einführen in die Be-

festigungsnut behindert.

Für alle Varianten:

•Wählen Sie eine der Einbau-

varianten:

Fitting

Mechanical

Proximity switches in clip version

•Position the clamping plate parallel

to the groove.

This will prevent the clamping plate

from obstructing the fastening

groove.

For all variants

•Select one of the fitting variants

Bild 4/Fig.4

SME-8-... SME-8C-...

Einschieben des

Sensors parallel zur

Längsachse durch:

- den Abschlußdeckel

mit Einführnut

- die Einführaussparung

nahe dem Zylinder-

deckel

- das Profil mit

Einbauaussparung

Einclipsen des

Sensors an

beliebiger

Stelle der Nut

Bild 6

SME-8-... SME-8C-...

Bild 5/Fig.5

SME-8-... SME-8C-...

Push in the sensor

parallel to the longitu-

dinal axis through the:

- cover with insert

groove;

- insert recess near the

cylinder cover;

- profile with fitting

recess

Clip the

sensor into

any position

in the groove

Fig.6

9705c D/GB 5

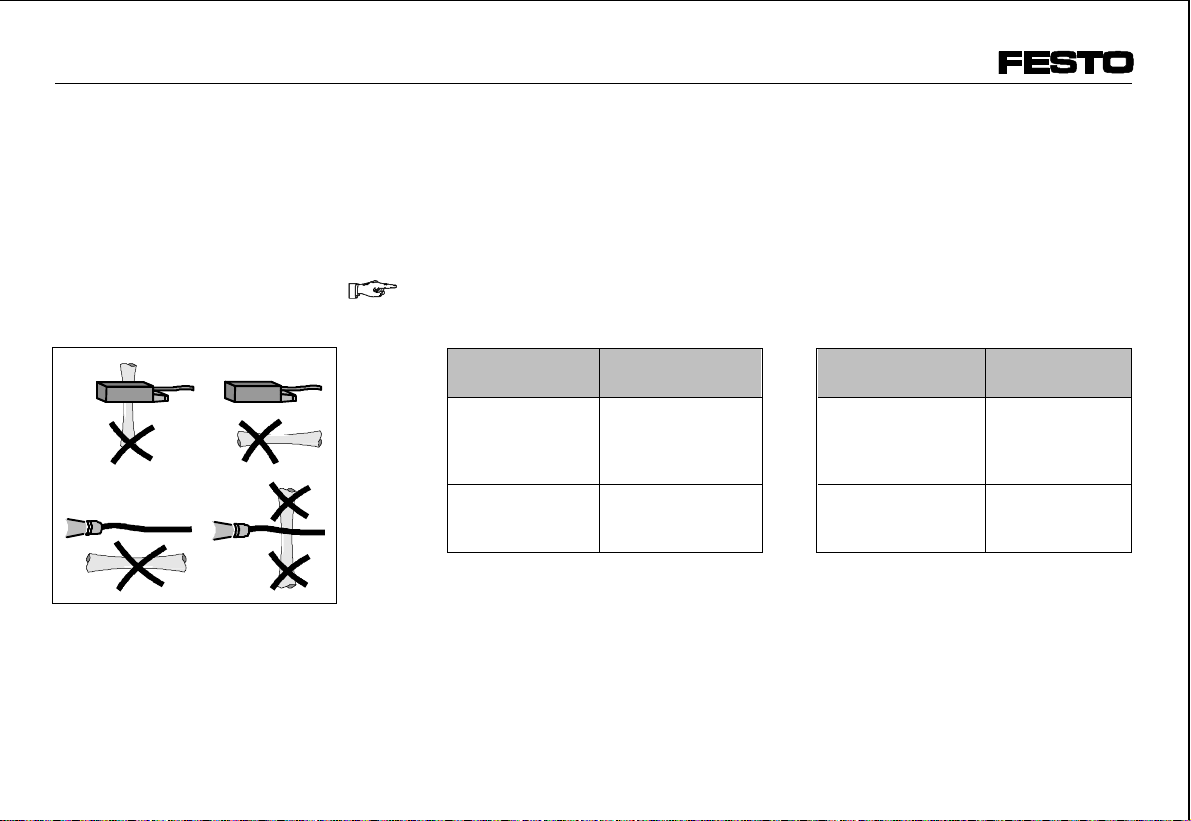

•Plazieren Sie den SME-8..-...

wie folgt:

- noch verschiebbar in der Zylindernut

- ohne weitere ferromagnetische

Gegenstände im Nahbereich des

SME-8-..-...

•Vermeiden Sie stromführende Kabel

in der Nähe des SME-8..-... .

Dadurch verhindern Sie magnetisch

induzierte Fehlschaltungen.

•Position the SME-8..-... so that:

- it can still be moved in the cylinder

groove;

- there are no further ferromagnetic

objects in the vicinity of the SME-8...

•Do not place cables

carrying current too close to the

SME-8..-... .

In this way you can avoid magneti-

cally induced inadvertent wrong

operations.

unbedingt zu

vermeiden möglichst zu

vermeiden

Kabel schräg

oder senkrecht

zur Längsachse

des SME-8...

Kabel parallel zur

Längsachse des

SME-8...

Kabel parallel

zum

Anschlußkabel

Kabel schräg oder

senkrecht zum

Anschlußkabel

Bild 7

Avoid at all costs Avoid if possible

Cable diagonal or

vertical to the longi-

tudinal axis of the

SME-8...

Cable parallel to

the longitudinal

axis of the

SME-8...

Cable parallel to

the connecting

cable

Cable diagonal

or vertical to the

connecting cable

Fig. 7

Bild 8/Fig. 8

SME-8..-...

9705c D/GB 6

Bei Auftreten von magnetischen Störfel-

dern (z.B. beim Schweißen):

•Schützen Sie den SME-8..-... durch

eine ferritische Abschirmung

(z.B. mit Trafoblech) vor Fremdbe-

einflussung.

Die Abschirmung muß außerhalb

des Nahbereichs (> 10 mm)

des SME-8..-... erfolgen.

Bei Parallelanordnung von Zylindern mit

Magnetkolben:

•Plazieren Sie die SME-8..-...

möglichst weit auseinander.

Damit minimieren Sie Störeinflüsse

durch andere Magnete.

elektrisch

Der SME-8..-...-230 darf ohne Strombe-

grenzungswiderstand nicht zur Ansteue-

rung von 230 V AC (115 V AC) Ein-

gangskarten von SPS-Steuerungen ver-

wendet werden. Die SPS-Eingangska-

pazität bewirkt eine zu hohe Einschalt-

leistung für den SME-8..-... .

If magnetic interference occurs

(e.g. during welding),

•you should protect the SME-8..-...

with ferritic screening (e.g. with

transformer sheet steel) against

external interference.

The screening must not be in the im-

mediate vicinity (> 10 mm) of the

SME-8..-....

In the case of parallel arrangements

of cylinders with magnetic piston,

•the SME-8..-... should be placed as

far as possible from each other.

In this way you can minimize inter-

ference from other magnets.

Electrical

The SME-8..-...-230 must not be used

for controlling the 230 V AC (115 V AC)

input cards of PLC controllers without a

current limiting resistor. The PLC input

capacity causes too high a switch-on

capacity for the SME-8..-... .

9705c D/GB 7

Bei SME-8..-... mit Zweileiteranschluß:

•Verwenden Sie diesen nur mit Last.

Sie erzeugen sonst einen

Kurzschluß.

Bei Betrieb mit Gleichspannung:

•Achten Sie auf die Polung des Schal-

ters.

Sonst spricht die Leuchtdiode nicht

an.

Bei hohen induktiven oder kapazitiven

Lastspitzen:

•Verwenden Sie eine externe Schutz-

beschaltung.

Sonst ist die Funktionssicherheit ge-

fährdet. Hinweise zu Schutzbeschal-

tung (siehe DIN 43 235).

Zur elektrischen Trennung der Betriebs-

spannung:

•Verwenden Sie einen Trenntransfor-

mator nach EN 60 742 mit mindes-

tens 4 kV Isolationsfestigkeit.

An SME-8-... with two-wire configuration

•should only be used with a load.

Otherwise there will be a

short circuit.

If the SME-8..-... is operated with direct

current,

•check the polarity of the switch.

Otherwise the LED will not light up.

In the case of high inductive or capaci-

tive load peaks,

•you should use an external protec-

tive circuit.

Otherwise functioning may be im-

paired. (Instructions on protective cir-

cuits see DIN 43 235).

Electrical isolation of the operating

voltages

•Use an isolating transformer as per

EN 60 742 with at least 4 kV isola-

tion resistance.

Bild 10/Fig.10

( )

N.O.

Bild 9/Fig.9

SME-8..-...

9705c D/GB 8

•Verkabeln Sie den SME-8..-... nach

Plan a), b), c) oder d).

Bei SME-8..-... in Steckerversion:

•Drehen Sie die Zugentlastungsmut-

tern der Dosen max. mit 0,3 Nm fest.

Bei SME-8..-... in Kabelversion:

•Stellen Sie sicher, daß die Kabel fol-

gendermaßen verlegt sind:

- quetschfrei

- knickfrei

- dehnungsfrei.

Zulässiger Biegeradius siehe Te-

chnische Daten.

•Connect the wiring of the SME-8-..in

accordance with plan a), b), c) or d).

SME-8..-... in plug version

•Tighten the strain relief nuts of the

sockets with max. 0.3 Nm.

SME-8..-... in cable version

•Make sure that the cables are:

- not squashed,

- not bent,

- not stretched.

Please refer to the technical

specifications for the permitted

bending radius.

N.O. N.O.

( )

N.O.

N.C.

max. 0.3 Nm

Bild 12/Fig.12

Bild 13/Fig.13

a) Kabelversion / Cable version

3leiter 3-core b)Steckerversion / Plug version

c) Kabelversion / Cable version

2leiter 2-core d)Kabelversion / Cable version

3leiter 3-core

Bild 11a/Fig.11a

Legende für Kabel oder Dose des

Typs SIM-...

Key for cable or sockets

Type SIM-...

BK =Schwarz = Black

BN =Braun = Brown

BU =Blau = Blue

A =Last = Load

N.O. =Schließer = normal

open

N.C. =Öffner = normal

closed

Bild 11/Fig. 11

9705c D/GB 9

Inbetriebnahme

•Bestromen Sie den SME-8..-...

•Positionieren Sie den Zylinder-Kol-

ben an die Stelle, die Sie mit dem

SME-8..-... abfragen wollen.

•Verschieben Sie den SME-8..-...

folgendermaßen:

•Positionieren Sie den Schalter an

der halben Strecke zwischen Ein-

und Ausschaltzustand.

6Commissioning

•Apply current to the SME-8..-...

•Place the cylinder piston in the posi-

tion which you wish to interrogate

with the SME-8..- ... .

•Shift the SME-8..-... as follows:

•Place the switch half way between

the switch-on and switch-off states.

Handlung Resultat/

Rückmeldung

Entlang der Zylinder-

achse

- zunächst bis er

umschaltet,

- dann einige Milli-

meter weiter in

die gleiche Rich-

tung bis er zurück-

schaltet

erkennbar durch:

- Schaltzustands-

anzeige (LED)

- Anzeige (LED)

erlischt

Bild 15a

Action Result /

response

Along the cylinder

axis

- at first until it

switches,

- then a few milli-

metres further in

the same direction

until it switches

back

Recognizable by:

- switching status

display (LED)

- Display (LED) is

blank

Fig. 15a

Bild 14/Fig.14

1/2 1/2

Bild 15/Fig.15

SME-8..-...

9705c D/GB 10

Altri manuali per SME-8 Series

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Festo Interruttore

Festo

Festo PE-PK Series Manuale utente

Festo

Festo SME-8-K-LED-230 Manuale utente

Festo

Festo SRBE C1 Series Manuale utente

Festo

Festo VPEV-1/8-M12 Manuale utente

Festo

Festo SRBE Series Manuale utente

Festo

Festo SMTSO-8E-PS-M...-LED-24 Series Manuale utente

Festo

Festo SRBF-C series Manuale utente

Festo

Festo SME-8M-xxx-24V series Manuale utente

Festo

Festo SME-1 Series Manuale utente

Festo

Festo Compact Performance CP-FB6-E Guida rapida

Festo

Festo SMPO-1-H-B Manuale utente

Festo

Festo SMTSO-1 Series Manuale utente

Festo

Festo PEV-1/4-B-M12 Manuale utente

Festo

Festo VPEV-W-***-LED-GH Series Manuale utente

Festo

Festo EAPM-G1 SLS Series Manuale utente

Festo

Festo PE-PK Series Manuale utente

Festo

Festo CRSMT-8 series Manuale utente

Festo

Festo SMTO-4 Series Manuale utente

Festo

Festo SMEO-2 Series Manuale utente

Festo

Festo DAPZ AR Series Manuale utente

Festo

Festo CDSM-S3-P Manuale utente

Festo

Festo PENV O-S-L-GH Series Manuale utente

Festo

Festo SMT-8-...-B Series Manuale utente

Festo

Festo SMT-8M-A-...-24V-E Series Manuale utente

Manuali Interruttore popolari di altre marche

URC

URC Total Control MFS-8 Manuale utente

Azbil

Azbil HPQ-D11 Manuale utente

Sony

Sony DFS-900M Manuale utente

SICK

SICK i17S Manuale utente

F&F

F&F SZR-277 Manuale utente

Shure

Shure UAMS/BK Manuale utente

Dräger

Dräger X-zone Switch Off Manuale utente

Asco

Asco Joucomatic 349 Series Manuale utente

BT Mini Hub Manuale utente

D-Link

D-Link DES-1226G Manuale utente

Johnson Controls

Johnson Controls FS80-C Manuale utente

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuale utente

MicroNet

MicroNet SP1200A Manuale utente

Ruijie

Ruijie RG-PF2920 Series Manuale di installazione e funzionamento

Altinex

Altinex DA1914SX Manuale utente

MiLAN

MiLAN MIL-SM2401M Manuale utente

RJM

RJM MASTERMIND PBC/6X Manuale utente

Atlas

Atlas MMK-KVM8 Manuale utente
