Festo PE-PK Series Manuale utente

Bedienungsanleitung

Druck- oder Vakuumschalter

Typ (V)PE-1/8-... (-SW)

(V)PE-PK-...(-SW)

Operating instructions

Pressure or vacuum switch

type (V)PE-1/8-... (-SW)

(V)PE-PK-...(-SW)

386 143

VPE-... PE-...

Einbau und Inbetriebnahme

nur von qualifiziertem Fachpersonal,

gemäß Bedienungsanleitung.

Fitting and commissioning to be

carried out by qualified personnel

only in accordance with the operating

instructions.

Es bedeuten/Symbols:

Warnung

Warning, Caution

Hinweis

Note

Recycling

Zubehör

Accessories

9810NH D/GB 1

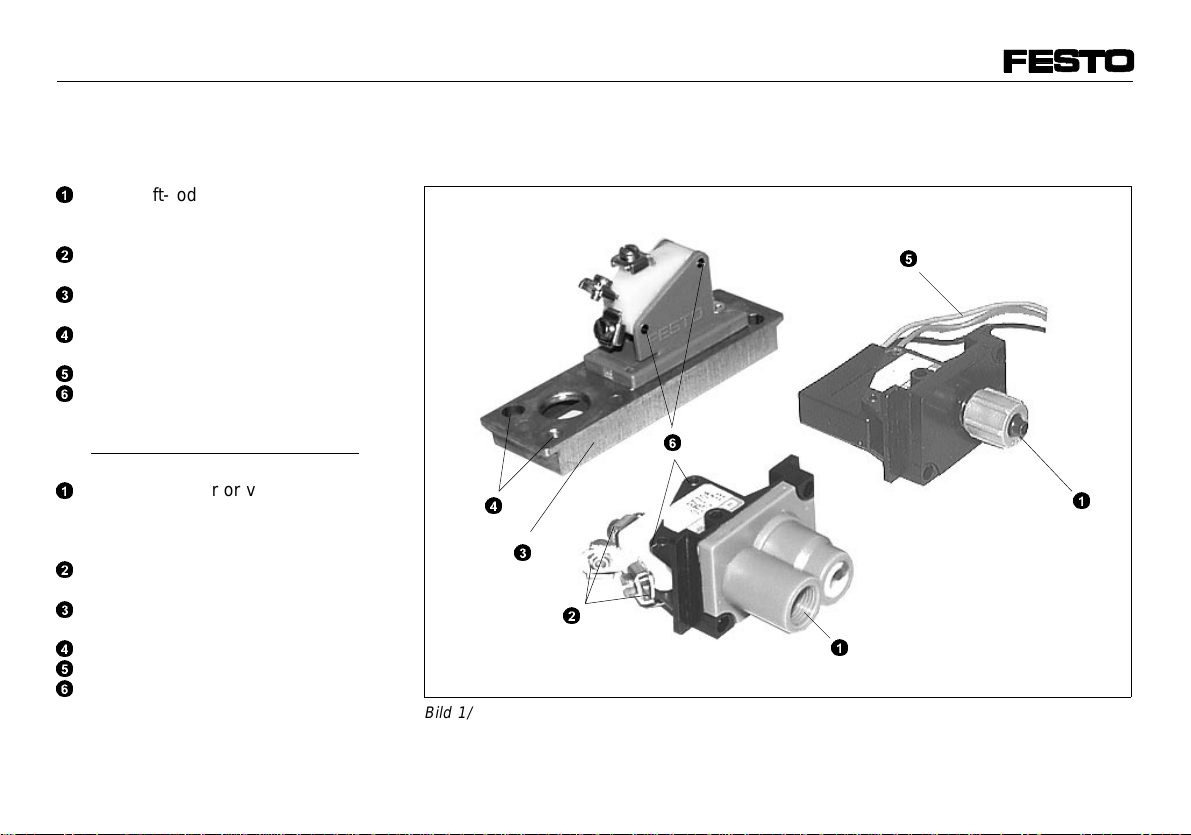

Bild 1/Fig. 1

Bedienteile und Anschlüsse

Druckluft- oder Vakuumanschluß

– Anschlußgewinde G 1/8 bei PE-1/8-...

– Schlauchanschluß bei PE-PK-...

Schraubklemmen für elektrischen

Anschluß

Anschlußplatte für Montagerahmen

(nur bei (V)PE-...-..N)

Durchgangsbohrungen zur

Befestigung

Kabel für elektrischen Anschluß

Durchgangsbohrungen für Schutz-

kappe (Typ siehe Zubehör)

Operating parts and

connections

Compressed air or vacuum connection

– connecting thread G 1/8 with

PE-1/8-...

– tubing connection with PE-PK-...

Screw terminals for electrical

connection

Sub-base for mounting frame

(only with (V)PE-...-..N)

Through holes for fastening

Cable for electrical connection

Through holes for cover cap (see

section "Accessories")

(V)PE-...-...(-SW)

9810NH D/GB 2

2Product overview

Vacuum operation

Vacuum

connection Standard length for fitting

onto mounting frame Electrical

connection

1/8’ 1N Screw

terminals

1/8’ 1N Cables

1/8’ 2N Screw

terminals

1/8’ 2N Cables

Overpressure operation

Compressed

air connection Standard length for fitting

onto mounting frame Electrical

connection

1/8’ 1N Screw

terminals

1/8’ 2N Screw

terminals

1/8’ 1N Cables

1/8’ 2N Cables

PK-3 2N Screw

terminals

PK-4 1N Cables

PK-4 1N Screw

terminals

Produktübersicht

Vakuumbetrieb

Vakuumanschluß Normlänge für Anbau

auf Montagerahmen Elektrischer

Anschluß

VPE-1/8 1/8’ 1N Schraub-

klemmen

VPE-1/8-SW 1/8’ 1N Kabel

VPE-1/8-2N 1/8’ 2N Schraub-

klemmen

VPE-1/8-2N-SW 1/8’ 2N Kabel

Überdruckbetrieb

Druckluft

anschluß Normlänge für Anbau

auf Montagerahmen Elektrischer

Anschluß

PE-1/8-1N 1/8’ 1N Schraub-

klemmen

PE-1/8-2N 1/8’ 2N Schraub-

klemmen

PE-1/8-1N-SW 1/8’ 1N Kabel

PE-1/8-2N-SW 1/8’ 2N Kabel

PE-PK-3x2-2N PK-3 2N Schraub-

klemmen

PE-PK-4-SW PK-4 1N Kabel

PE-PK-4 PK-4 1N Schraub

klemmen

Bild 2/Fig. 2

9810NH D/GB 3

Function and application

The (V)PE-... contains a chamber with a

diaphragm.

This diaphragm is subjected to pressure

forces (with PE-...)/tensile forces (with

VPE-...) on one side, and to the clamp-

ing force of the springs on the other

side. If the pressure or vacuum forces

are increased in excess of the clamping

force, a piston connected to the dia-

phragm will move and actuate a

changeover switch.

The (V)PE-... can be used as a nor-

mally-closed, normally-open or change-

over switch. It has been designed for

converting pneumatic pressure values

into electrical signals which are used for

control or monitor functions.

Funktion und Anwendung

Der (V)PE-... enthält eine Kammer mit

einer Membran.

An dieser Membrane wirken auf der

einen Seite Druckkräfte (bei PE-...)/Zug-

kräfte (bei VPE-...), auf der anderen die

Spannkraft der Feder. Bei Erhöhung der

Druck- oder Vakuumkräfte über die Fe-

derkraft hinaus, bewegt sich ein mit der

Membran verbundener Kolben und

betätigt einen elektrischen Schalter.

Der (V)PE-... ist als Schließer, Öffner

oder Wechsler einsetzbar. Er dient be-

stimmungsgemäß zur Umwandlung

pneumatischer Druckwerte in elektrische

Signale, die für Steuerungs- oder Über-

wachungsfunktionen gebraucht werden.

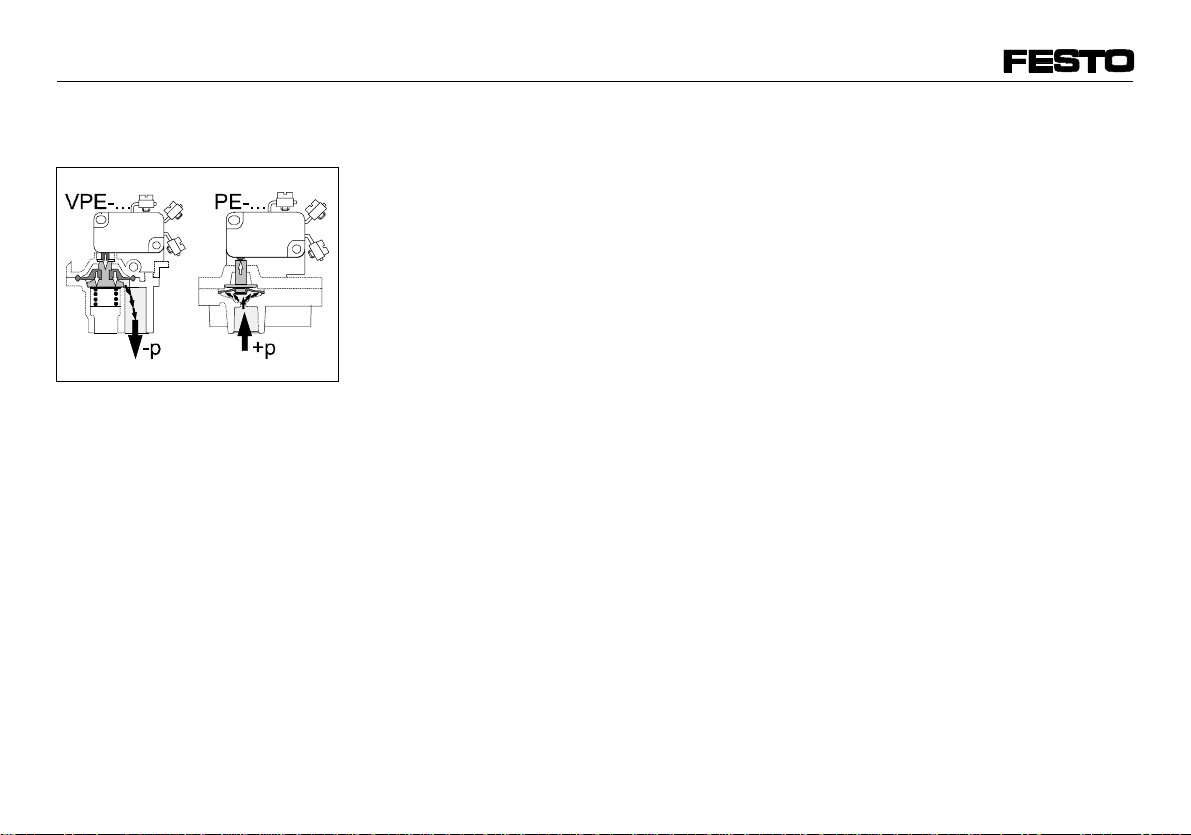

Bild 3/Fig. 3

(V)PE-...-...(-SW)

9810NH D/GB 4

Conditions of use

PLEASE NOTE

Incorrect handling can lead to

malfunctioning.

•

Observe the following instructions

for the correct and safe use of the

product.

•Compare the specified limits, e.g.

pressures, forces and temperatures

with your individual application.

•Make sure that there is a supply of

correctly prepared compressed air.

•Take into account the prevailing am-

bient conditions.

•Observe the technical regulations as

well as relevant national and local

laws.

Voraussetzungen für den

Produkteinsatz

HINWEIS:

Fehlfunktionen können durch un-

sachgemäße Handhabung entstehen.

•

Beachten Sie die nachfolgenden

Hinweise für den ordnungsgemäßen

und sicheren Einsatz des Produkts.

•Vergleichen Sie die angegebenen

Grenzwerte z. B. für Drücke, Kräfte,

Temperaturen mit Ihrem Einsatzfall.

•Sorgen Sie für ordnungsgemäß auf-

bereitete Druckluft.

•Berücksichtigen Sie die vorherr-

schenden Umgebungsbedingungen.

•Beachten Sie die Vorschriften der

Berufsgenossenschaft, des VDE,

des Technischen Überwachungs-

vereins oder entsprechende natio-

nale Bestimmungen.

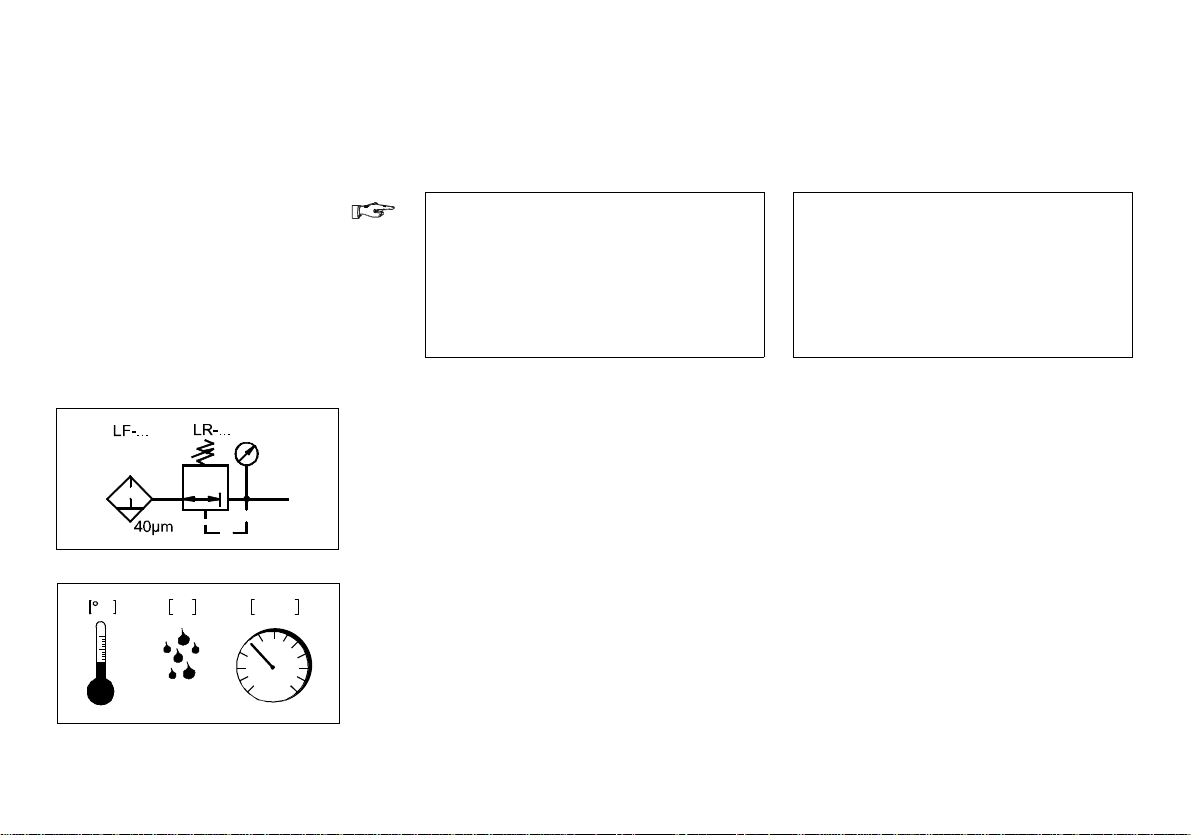

Bild 4/Fig. 4

C%mbar

Bild 5/Fig. 5

9810NH D/GB 5

•Remove all packing material such as

protective wax, foils, caps and car-

tons.

The individual materials can be dis-

posed of in separate containers for

recycling purposes.

•Use the product in its original state

without undertaking any modifications.

Fitting

Mechanical components

•Select the suitable fastening method:

a) by means of through holes

the housing or

b) by fitting into the following Festo

mounting frames:

type NRRQ-1N for (V)PE-...-1N

type NRRQ-2N for (V)PE-...-2N.

•Fasten the (V)PE-... in the intended

position.

•Entfernen Sie alle Transportvorke-

hrungen wie Schutzwachs, Folien,

Kappen, Kartonagen.

Die Entsorgung der einzelnen Werk-

stoffe in Recycling-Sammelbehälter

ist möglich.

•Verwenden Sie das Produkt im Origi-

nalzustand ohne jegliche eigen-

mächtige Veränderung.

Einbau

mechanisch

•Wählen Sie die geeignete Befesti-

gungsart:

a) Durchgangsbohrungen

Gehäuse oder

b) Einbau in folgende Festo-Montage-

rahmen:

Typ NRRQ-1N für (V)PE-...-1N

Typ NRRQ-2N für (V)PE-...-2N.

•Befestigen Sie den (V)PE-... an der

vorgesehenen Stelle.

Bild 6/Fig. 6

(V)PE-...-...(-SW)

9810NH D/GB 6

1 Nm

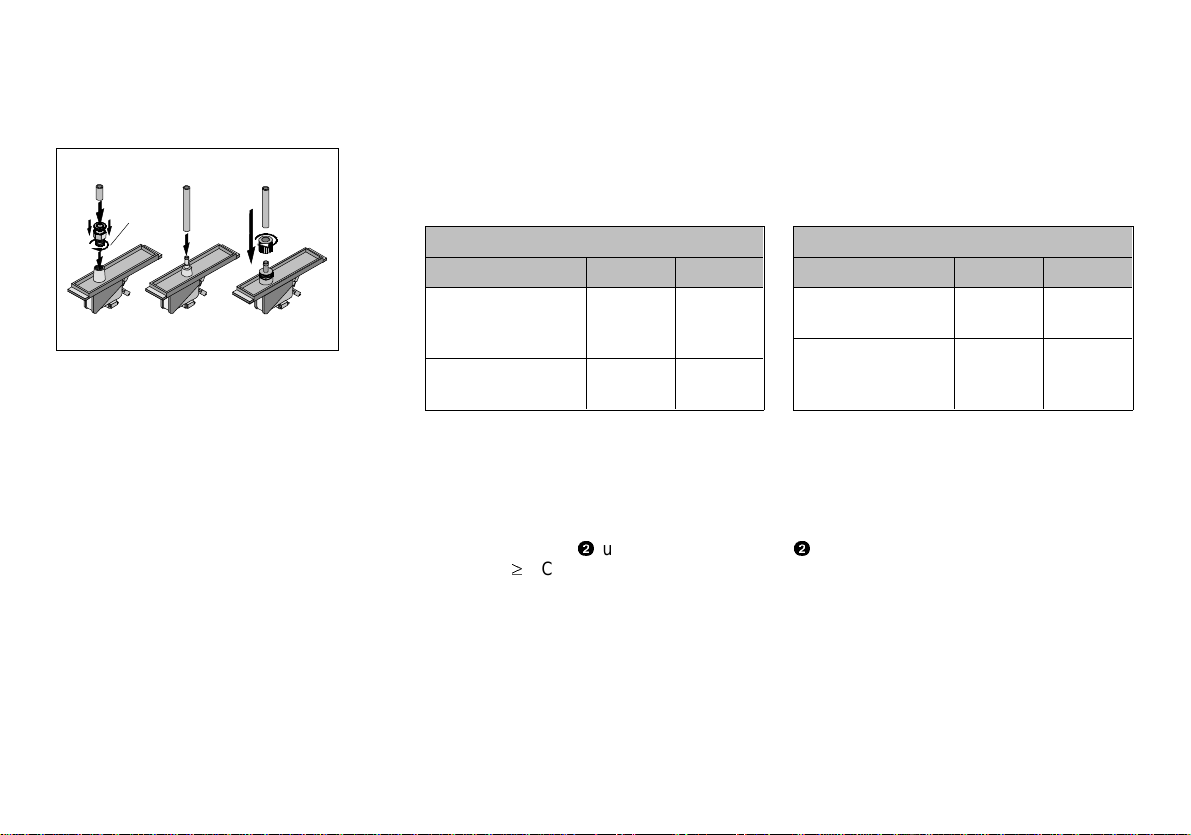

Bild 7/Fig. 7

Pneumatic components

•Connect the (V)PE-... to the com-

pressed air tubing using the follo-

wing components:

(V)PE-

1/8 PK-3-... PK-4-...

Screw connector

size G1/8 tubing

size 3 tubing

size 4

Maximum

tightening torque:

1 Nm

––

Fig. 8

Electrical components

Using the (V)PE-... with screw terminals

and an operating voltage of

≥AC/ DC 50 V

pneumatisch

•Verschlauchen Sie den (V)PE-... mit

folgenden Anschlußelementen:

(V)PE-

1/8 PK-3-... PK-4-...

Verschraubung

der Größe G1/8 Schlauch

mit Nenn-

weite 3

Schlauch

mit Nenn-

weite 4

Maximales Anzieh-

drehmoment: 1 Nm ––

Bild 8

elektrisch

Bei Verwendung des (V)PE-... mit

Schraubklemmen

und einer Betriebs-

spannung



AC/DC 50 V:

9810NH D/GB 7

Warnung:

Ungeschützte, spannungsführende

Bauteile können bei Berührung zu

lebensgefährlichen Körperströmen

führen.

•

Stellen Sie sicher, daß die elektri-

schen Anschlüsse mit min. IP 20

(nach EN 60529) gegen Berühren

abgesichert sind.

Dazu dient eine Schutzkappe gemäß

Zubehör.

•Verkabeln Sie den (V)PE-... wie folgt:

Anschlußbezeichnung Schraub-

klemme

(s. Bild 8)

Kabel-

farben

PE-... VPE-...

Eingang

(Common) Eingang

(Common) 1schwarz

(BK)

Öffner

(N.C.) Schließer

(N.O.) 2grau

(GY)

Schließer

(N.O.) Öffner

(N.C.) 4 blau

(BU)

Bild 9

WARNING

You will receive an electric shock if

you touch unprotected conductive

components.

•

Make sure that the electrical

connections are protected in

accordance with IP 20 (as per

EN 60529).

A cover cap can be used for this

purpose (see accessories).

•Wire the (V)PE-... as follows:

Connection Screw ter-

minal (see

Fig. 8)

Cable

co-

lours

PE-... VPE-...

Input

(common) Input

(common) 1 black

(BK)

Normally-

closed

contact

Normally-

open

contact

2grey

(GY)

Normally-

open

contact

Normally-

closed

contact

4 blue

(BU)

Fig. 9

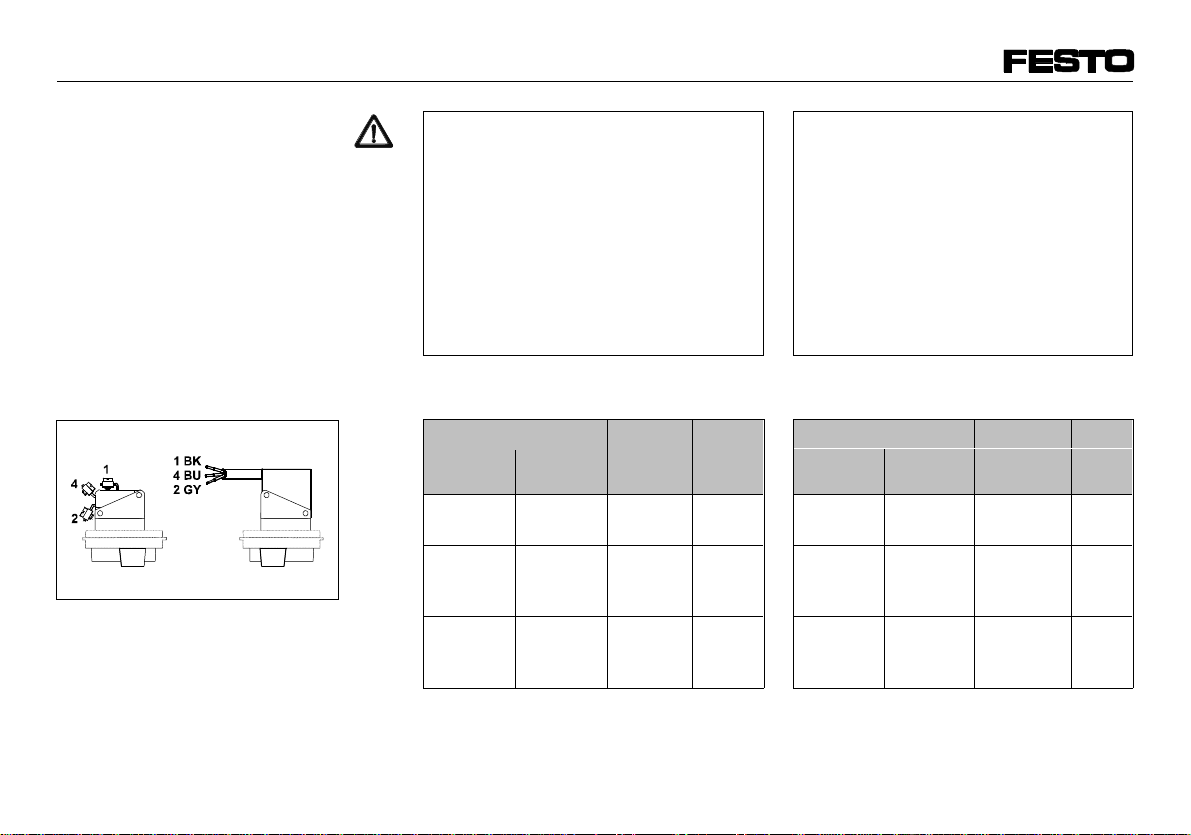

Bild 8/Fig. 8

(V)PE-...-...(-SW)

9810NH D/GB 8

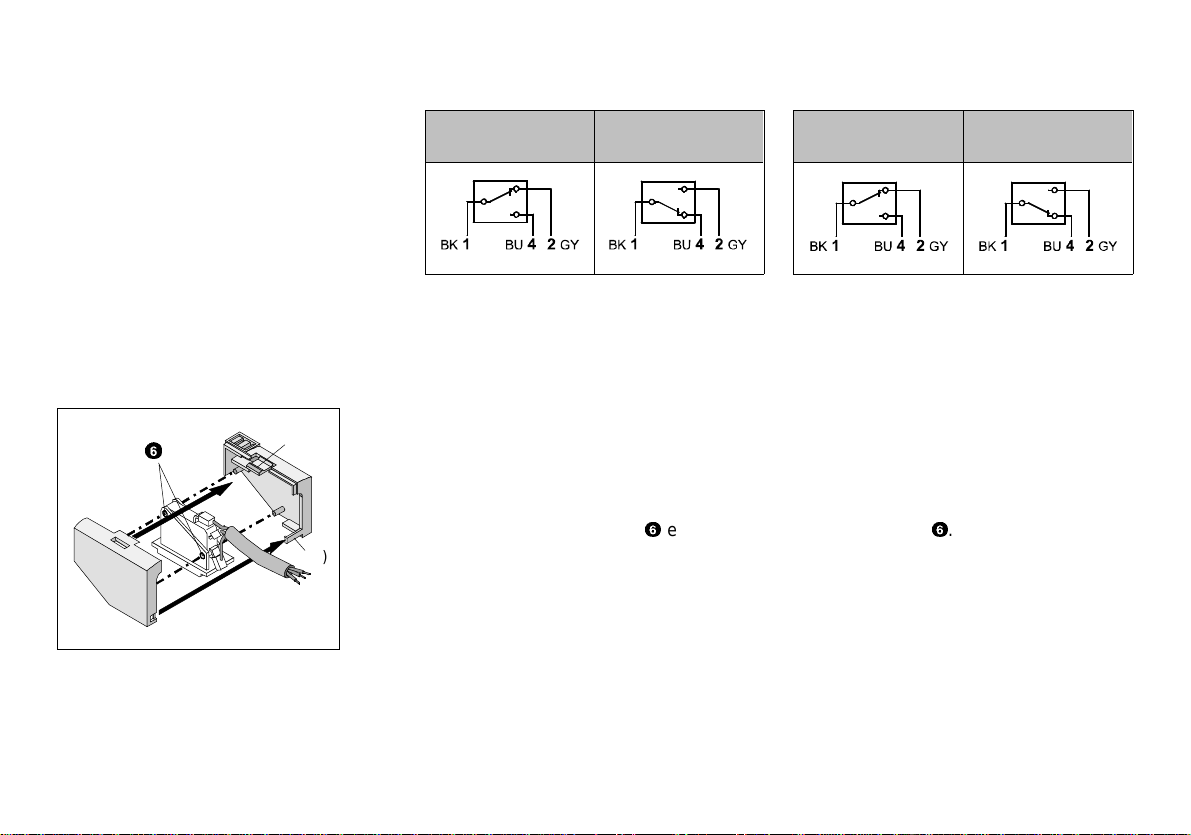

Basic position

PE-... Basic position

VPE-...

Fig. 10

The wire surface area of the connec-

ting cable must be between

0.34 mm2and 1 mm2.

Fastening the protective cap (type see

"Accessories")

•Proceed as follows:

1. Insert the fastening pins into the

through holes

2. Carefully press the protective cap

together until the hooks (A) and (B)

snap into place (do not break the

hooks off).

Grundstellung

PE-... Grundstellung

VPE-...

Bild 10

Der Litzenquerschnitt des Anschluß-

kabels muß zwischen 0,34 mm2und

1 mm2liegen.

Zur Befestigung der Schutzkappe (Typ

siehe "Zubehör"):

•Vollziehen Sie folgende Schritte:

1. Befestigungszapfen in die

Durchgangsbohrungen

einführen.

2. Schutzkappe vorsichtig zusammen-

drücken, bis beide Schnapphaken (A)

und (B) einrasten (Schnapphaken

nicht abbrechen).

(A)

(B)

Bild 11/Fig. 11

9810NH D/GB 9

Inbetriebnahme

•Schalten Sie die Betriebsspannung

ein.

•Belüften Sie den Druckluftanschluß

mit dem Druck, der als Schaltdruck

benötigt wird oder evakuieren Sie

den Vakuumanschluß mit dem

Vakuum, das als Schaltvakuum

benötigt wird.

•Prüfen Sie die Funktion durch Verän-

dern des anliegenden Drucks oder

Vakuums.

Wartung und Pflege

Zur Reinigung:

•Schalten Sie die Betriebsspannung

ab.

Commissioning

•Switch on the operating voltage.

•Pressurize the compressed air con-

nection with the pressure required

as the switching pressure, or evacua-

te the vacuum required as the swit-

ching vacuum.

•Check the function by modifying the

pressure or vacuum applied.

Care and maintenance

Cleaning

•Switch off the operating voltage.

(V)PE-...-...(-SW)

9810NH D/GB 10

Altri manuali per PE-PK Series

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Festo Interruttore

Festo

Festo EduTrainer 576309 Manuale utente

Festo

Festo SME-8 Series Manuale utente

Festo

Festo SMTSO-1 Series Manuale utente

Festo

Festo SMEO-4 Series Manuale utente

Festo

Festo SME-1 Series Manuale utente

Festo

Festo VPEV-1/8 Manuale utente

Festo

Festo CDSM-S1 Manuale utente

Festo

Festo PEV-1/4-B-OD Manuale utente

Festo

Festo SMTO-4 Series Manuale utente

Festo

Festo SMT-8-SL-PS-...-B Series Manuale utente

Festo

Festo PEV-W-***-LED-G Series Manuale utente

Festo

Festo DAPZ AR Series Manuale utente

Festo

Festo SMT-10G-...-24V Series Manuale utente

Festo

Festo SMT-8M-A-...-24V-E Series Manuale utente

Festo

Festo VPEV-1/8-M12 Manuale utente

Festo

Festo VPE-1/8 Manuale utente

Festo

Festo SMT-8M-***-24V Series Manuale utente

Festo

Festo CRSMT-8 series Manuale utente

Festo

Festo SME-8M-xxx-24V series Manuale utente

Festo

Festo PE-PK Series Manuale utente

Festo

Festo SME-8-ZS-230V-...-OE Series Manuale utente

Festo

Festo EAPM-G1 SLS Series Manuale utente

Festo

Festo PEV-1/4-B-M12 Manuale utente

Festo

Festo Compact Performance CP-FB6-E Guida rapida

Manuali Interruttore popolari di altre marche

URC

URC Total Control MFS-8 Manuale utente

Azbil

Azbil HPQ-D11 Manuale utente

Sony

Sony DFS-900M Manuale utente

SICK

SICK i17S Manuale utente

F&F

F&F SZR-277 Manuale utente

Shure

Shure UAMS/BK Manuale utente

Dräger

Dräger X-zone Switch Off Manuale utente

Asco

Asco Joucomatic 349 Series Manuale utente

BT Mini Hub Manuale utente

D-Link

D-Link DES-1226G Manuale utente

Johnson Controls

Johnson Controls FS80-C Manuale utente

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuale utente

MicroNet

MicroNet SP1200A Manuale utente

Ruijie

Ruijie RG-PF2920 Series Manuale di installazione e funzionamento

Altinex

Altinex DA1914SX Manuale utente

MiLAN

MiLAN MIL-SM2401M Manuale utente

RJM

RJM MASTERMIND PBC/6X Manuale utente

Atlas

Atlas MMK-KVM8 Manuale utente
