Bedienungsanleitung

Vakuumschalter

Typ VPEV-1/8

Operating instructions

Vacuum switch

type VPEV-1/8

Einbau und Inbetriebnahme

nur von qualifiziertem Fachpersonal,

gemäß Bedienungsanleitung.

Fitting and commissioning to be

carried out by qualified personnel

only in accordance with the operating

instructions.

Es bedeuten/Symbols:

Warnung

Warning, Caution

Hinweis

Note

Recycling

Zubehör

Accessories

386 715

9808a D/GB 1

Bild 1/Fig. 1

Bedienteile und Anschlüsse Operating parts and

connections

Schutzkappe (abnehmbar)

Einstellschraube für Schaltpunkt

Einstellbolzen für Hysterese

Elektrische Anschlüsse

Durchgangsbohrungen zur Befestigung

Vakuumanschluß

Winkeldose Typ MSSD-C-4P

(im Lieferumfang enthalten)

Elektrisches Schaltergehäuse

(lackgesicherte Schrauben nicht lösen)

Protective cap (removable)

Adjusting screw for switching point

Adjusting bolt for hysteresis

Electrical connections

Through holes for fastening

Vacuum connection

Angle connector type MSSD-C-4P

(included in delivery)

Electric switch housing (do not loosen

the screws secured by paint)

VPEV-1/8

9808a D/GB 2

Function and application

The mechanical vacuum switch VPEV-

1/8 opens or closes an electrical circuit

when a specified vacuum is reached at

the vacuum connection (changeover

switch). The increase in the vacuum

presses a diaphragm against a spring.

The deflection depends on the set initial

tension of the spring. When the maxi-

mum set deflection of the diaphragm is

reached, a microswitch is actuated. This

switch opens or closes the electrical

contacts.

The switching point and the switching

difference (hysteresis) can be set inde-

pendently of each other.

The VPEV-1/8 has been designed for

generating monitoring signals for con-

trollers on systems using vacuum.

Funktion und Anwendung

Der mechanische Vakuumschalter

VPEV-1/8 öffnet oder schließt einen

elektrischen Stromkreis beim Erreichen

eines bestimmten Vakuums am Vakuu-

manschluß (Wechsler). Durch das An-

steigen des Vakuums wird eine Mem-

bran gegen eine Feder gedrückt. Die

Auslenkung hängt von der einstellbaren

Federvorspannung ab. Bei Erreichen

der eingestellten Grenzauslenkung der

Membran wird ein Mikroschalter betä-

tigt, der die elektrischen Kontakte

schließt bzw. öffnet.

Der Schaltpunkt und die Schaltdifferenz

(Hysterese) können unabhängig vonein-

ander eingestellt werden.

Der VPEV-1/8 wird bestimmungsgemäß

eingesetzt zur Erzeugung von Überwa-

chungssignalen für Steuerungen an va-

kuumführenden Anlagen.

9808a D/GB 3

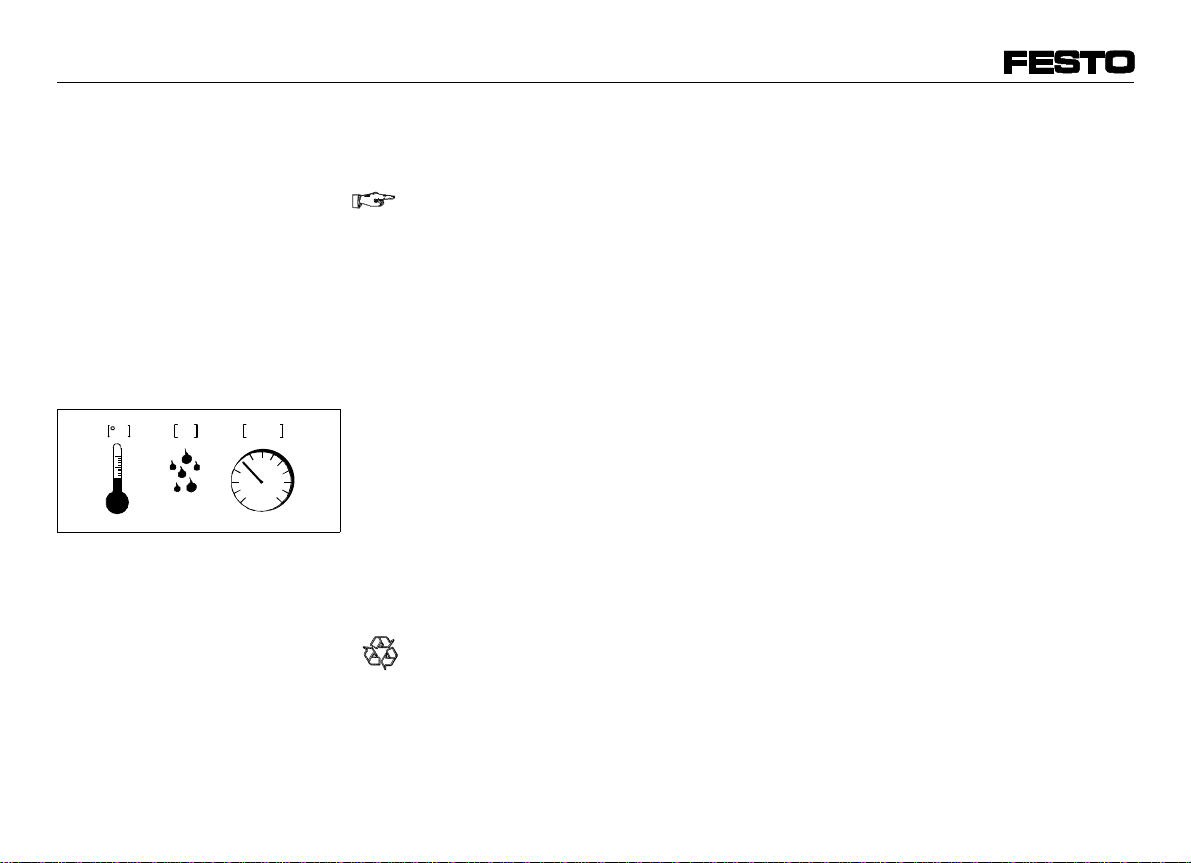

Conditions of use

These general conditions for the correct

and safe use of the product must be ob-

served at all times.

•Compare the specified limit values

with your actual application.

The permitted limit values, e.g. for

vacuum, moments and temperatures

must not be exceeded.

•Observe the prevailing ambient

conditions.

•Comply with national and local

safety laws and regulations.

•Remove all packaging such as

protective wax, foils and cartons.

The individual materials can be dis-

posed of in recycling containers.

Voraussetzungen für den

Produkteinsatz

Allgemeine, stets zu beachtende Hin-

weise für den ordnungsgemäßen und si-

cheren Einsatz des Produkts:

•Vergleichen Sie die zulässigen

Grenzwerte mit Ihrem aktuellen Ein-

satzfall.

Die angegebenen Grenzwerte z. B.

für Vakuum, Momente, Temperaturen

dürfen nicht überschritten werden.

•Berücksichtigen Sie die vorherr-

schenden Umgebungsbedingungen.

•Beachten Sie die Vorschriften der Be-

rufsgenossenschaft, des Technischen

Überwachungsvereins oder entspre-

chende nationale Bestimmungen.

•Entfernen Sie alle Transportvorkeh-

rungen wie Schutzwachs, Folien,

Kartonagen.

Die Entsorgung der einzelnen Werk-

stoffe in Recycling-Sammelbehältern

ist möglich.

C%mbar

Bild 2/Fig. 2

VPEV-1/8

9808a D/GB 4

•Please observe the warnings and

instructions

- on the product

- in these operating instructions.

•Use the product in its original form.

Unauthorized modification is not

permitted.

Fitting

Mechanical

•Screw two M5 fastening screws into

the through holes

Pneumatic

•Connect the VPEV-1/8 to the

vacuum connection

(1/8" internal thread, tightening

torque: max. 20 Nm).

•Berücksichtigen Sie die Warnungen

und Hinweise

- am Produkt

- in dieser Bedienungsanleitung.

•Verwenden Sie das Produkt im Origi-

nalzustand ohne jegliche eigenmäch-

tige Veränderung.

Einbau

mechanisch

•Drehen Sie zwei Schrauben M5 zur

Befestigung in die Durchgangs-

bohrungen

pneumatisch

•Verschlauchen Sie den VPEV-1/8

mit dem Vakuumanschluß

(1/8 Innengewinde, Anziehdrehmo-

ment: max. 20 Nm).

9808a D/GB 5

elektrisch

•Verwenden Sie ein 3adriges oder

4adriges Anschlußkabel mit Außen-

durchmesser 6-8 mm (z. B. An-

schlußkabel 4 x 0,34 mm2).

Dadurch ist bei richtiger Montage

der PG-Verschraubung die Schutzart

IP 65 gewährleistet.

•Drehen Sie die Befestigungsschrau-

be am Kopfende der Winkeldose

ganz heraus (gut verwahren).

Dadurch läßt sich der Einsatz der

Winkeldose demontieren.

•Verkabeln Sie die Winkeldose nach

folgendem Anschlußbild (erforder-

liche Abisolierungslänge 10 mm):

Pin-Nr. Anschlüsse

1 Schaltspannung:

0 ... 250 V AC

0 ... 125 V DC

2 Öffner Ausgang

3 Schließer Ausgang

4 Erdung

Electrical

•Use a 3-core or 4-core connecting

cable with outer diameter 6-8 mm

(e.g. connecting cable 4 x 0.34 mm2).

This will comply with protection class

IP 65 when the PG-connector is fitted

correctly.

•Unscrew completely the fastening

screw at the top end of the angle con-

nector (keep it in a safe place).

The fixture of the angle connector can

now be dismantled.

•Connect the angle connector in accord-

ance with the table below (10 mm of

the insulation must be removed):

Pin no. Connections

1 Switching voltage:

0 ... 250 V AC

0 ... 125 V DC

2 Open output

3 Close output

4 Earth/ground

Bild 3/Fig. 3

VPEV-1/8

9808a D/GB 6

•Stellen Sie sicher, daß die Kabel fol-

gendermaßen verlegt sind:

- quetschfrei

- knickfrei

- dehnungsfrei.

•Befestigen Sie die Winkeldose so,

daß sich pneumatische und elektri-

sche Kabel möglichst nicht kreuzen.

Andernfalls ist ein möglichst kleiner

Schlauchdurchmesser zu verwenden

(z.B. PU 4).

Inbetriebnahme

Zur Schaltpunkteinstellung

•Beachten Sie, daß die Einstellschrau-

nur beim Drehen im Gegenuhr-

zeigersinn einen Anschlag besitzt.

Legende zu Bild 6:

Schaltverhalten eines Vakuumschal-

ters:

oberes Schaltvakuum (EIN) :vo

unteres Schaltvakuum (AUS) :vu

Hysterese :Hy

•Make sure that the cables are:

- not squashed

- not bent

- not stretched.

•Fasten the angle connector so that

the pneumatic and electrical cables

do not cross each other.

Otherwise, tubing with a smaller

diameter must be used (e.g. PU 4).

Commissioning

Setting the switching point

•Please note that adjusting screw

only has a stop when it is turned in

an anti-clockwise direction.

Key to Fig. 6:

Switching reaction of a vacuum

switch:

Upper switching vacuum (ON) :vo

Lower switching vacuum (OFF) :vu

Hysteresis :Hy

Bild 4/Fig. 4

Bild 5/Fig. 5

Bild 6/Fig. 6

9808a D/GB 7

•Verkabeln Sie die elektrischen An-

schlüsse 1 und 2 des VPEV-1/8 mit

einem Durchgangsprüfer.

•Vollziehen Sie folgende Schritte:

1. Entfernen Sie die Schutzkappe

2. Drehen Sie die Einstellelemente

wie folgt:

- Einstellschraube

im Gegenuhr-

zeigersinn bis zum Anschlag (Ein-

stellung für minimalen Schaltpunkt)

- Einstellbolzen

(SW11) im

Uhrzeigersinn bis zum Anschlag

(Einstellung für max. Hysterese).

3. Beaufschlagen Sie den VPEV-1/8

mit dem gewünschten unteren Schalt-

vakuum (z. B. - 0,5 bar).

Dazu ist ein Kontrollmanometer

erforderlich.

Der Durchgangsprüfer reagiert nicht.

•Insert a continuity tester in the circuit

between connections 1 and 2 of the

VPEV-1/8.

•Proceed as follows:

1. Remove the protective cap

2. Turn the adjusting elements as follows:

- adjusting screw

in an anti-clock-

wise direction until the stop is

reached (setting for minimum

switching point)

- adjusting bolt

(A/F 11) in a

clockwise direction until the stop

is reached (setting for maximum

hysteresis).

3. Apply the desired lower switching

vacuum (e.g. - 0.5 bar) to the

VPEV-1/8.

You must use a test manometer for

this purpose.

The continuity tester does not react.

Bild 7/Fig. 7

Bild 8/Fig. 8

VPEV-1/8

9808a D/GB 8

4. Drehen Sie die Einstellschraube

im Uhrzeigersinn soweit, bis der Durch-

gangsprüfer reagiert (gewünschtes un-

teres Schaltvakuum erreicht).

Zur Hystereseeinstellung:

5. Beaufschlagen Sie den VPEV-1/8 mit

dem gewünschten oberen Schaltvaku-

um vo(z. B. - 0,70 bar, vo = vu+ Hy)

Die minimal und maximal einstellbare

Hysterese ist in Bild 10 dargestellt.

Der Durchgangsprüfer bleibt unverän-

dert.

6. Drehen Sie den Einstellbolzen

Gegenuhrzeigersinn bis der Durch-

gangsprüfer zurücksetzt.

Bei Bedarf einer Schaltpunktkorrektur:

7. Wiederholen Sie die nachfolgenden

Schritte, bis oberes und unteres

Schaltvakuum eingestellt sind:

- zuerst unteres Schaltvakuum mit der

Einstellschraube

, dann

- oberes Schaltvakuum mit dem

Einstellbolzen

Dadurch präzisieren Sie schrittweise

Schaltpunkt und Hysterese.

4. Turn adjusting screw

in a clockwise

direction until the continuity tester

reacts (the desired lower switching

vacuum is then set).

Setting the hysteresis

5. Apply the desired upper switching

vacuum vo(e.g. - 0.70 bar,

vo= vu+ Hy) to the VPEV-1/8. The

minimum and maximum hysteresis

that can be set is represented in Fig. 10.

The continuity tester does not react.

6. Turn adjusting bolt

in an anti-clock-

wise direction until the continuity tester

no longer reacts.

If the switching points have to be

changed:

7. Repeat the following steps until the upper

and lower switching vacuum are set.

- at first the lower switching vacuum

with adjusting screw

, then

- upper switching vacuum with

adjusting bolt

In this way you can accurately set the

switching point and the hysteresis step

by step.

Bild 9/Fig. 9

Bild 10/Fig. 10

Bild 11/Fig. 11

9808a D/GB 9

Bedienung und Betrieb

Bei Schwankungen der Mediumstempe-

ratur:

•Beachten Sie, daß der Schaltpunkt

geringfügig beeinflußt wird.

Bei Mediumstemperatur kleiner 1°C:

•Vermeiden Sie, daß der Taupunkt er-

reicht wird.

Bei Erreichen des Taupunkts vereist

die Membrane. Dadurch ändern sich

die Kennwerte des Vakuumschalters.

Abhilfe:

getrocknete Druckluft bei der

Vakuumerzeugung verwenden.

Operation

Please note that if there are fluctuations

in the medium temperature:

•the switching point will be slightly

affected.

If the medium temperature is less than

1°C:

•avoid the dew point being reached.

If the dew point is reached, ice will

form on the diaphragm.

The characteristic values of the

vacuum switch will then be changed.

Remedy:

Use dried compressed air to

generate vacuum.

VPEV-1/8

9808a D/GB 10

Altri manuali per VPEV-1/8

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Festo Interruttore

Festo

Festo SRBF-C series Manuale utente

Festo

Festo SME-8M-xxx-24V series Manuale utente

Festo

Festo SMT-8M-A-...-24V-E Series Manuale utente

Festo

Festo SMT-8-SL-PS-...-B Series Manuale utente

Festo

Festo SRBE EX Series Manuale utente

Festo

Festo PEV-1/4-B-M12 Manuale utente

Festo

Festo SMTO-1 C Series Manuale utente

Festo

Festo SMT-8M-***-24V Series Manuale utente

Festo

Festo SME-8-ZS-230V-...-OE Series Manuale utente

Festo

Festo VPEV-1/8 Manuale utente

Festo

Festo SMT-8 Series Manuale utente

Festo

Festo DAPZ AR Series Manuale utente

Festo

Festo SME-CDC-DS-24V-SQM8 Manuale utente

Festo

Festo CDSM-S1 Manuale utente

Festo

Festo SMT-10G-...-24V Series Manuale utente

Festo

Festo CAMC-G-S Series Manuale utente

Festo

Festo SMT-8-...-B Series Manuale utente

Festo

Festo SME-8-K-...-LED-24 Series Manuale utente

Festo

Festo VABF-S4-A2G2 Series Manuale utente

Festo

Festo SMEO-2 Series Manuale utente

Festo

Festo EAPM-G1 SLS Series Manuale utente

Festo

Festo CDSM-S3-P Manuale utente

Festo

Festo PENV O-S-L-GH Series Manuale utente

Festo

Festo PE-PK Series Manuale utente

Manuali Interruttore popolari di altre marche

URC

URC Total Control MFS-8 Manuale utente

Azbil

Azbil HPQ-D11 Manuale utente

Sony

Sony DFS-900M Manuale utente

SICK

SICK i17S Manuale utente

F&F

F&F SZR-277 Manuale utente

Shure

Shure UAMS/BK Manuale utente

Dräger

Dräger X-zone Switch Off Manuale utente

Asco

Asco Joucomatic 349 Series Manuale utente

BT Mini Hub Manuale utente

D-Link

D-Link DES-1226G Manuale utente

Johnson Controls

Johnson Controls FS80-C Manuale utente

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuale utente

MicroNet

MicroNet SP1200A Manuale utente

Ruijie

Ruijie RG-PF2920 Series Manuale di installazione e funzionamento

Altinex

Altinex DA1914SX Manuale utente

MiLAN

MiLAN MIL-SM2401M Manuale utente

RJM

RJM MASTERMIND PBC/6X Manuale utente

Atlas

Atlas MMK-KVM8 Manuale utente
