Durchflussmesser | FC50-EX-CA
4
2 Beschreibung
Der Durchflussmesser FC50-EX-CA dient zur Erfassung
des Durchflusses von Luft, Druckluft, Sauersto und
Sticksto. Die folgenden Gerätemerkmale zeichnen
den FC50-EX-CA aus:
• Die Messung erfolgt - ohne mechanisch bewegte
Teile - nach dem kalorimetrischen Prinzip.
• Der gemessene Durchfluss wird dem Anwender als
4…20 mA Analogausgang zur Verfügung gestellt.
• FC50…MIN/MAX…: Ein MIN-oder MAX-Schaltpunkt
ist in 10 vordefinierten Stufen oder alternativ
stufenlos einstellbar und wird mittels LED-Balken
signalisiert.
• FC50…PUL…: Die Zuordnung Menge zu Puls (z.B.
1 Puls pro 10 Nm³) kann über die drei Tasten
eingestellt werden.

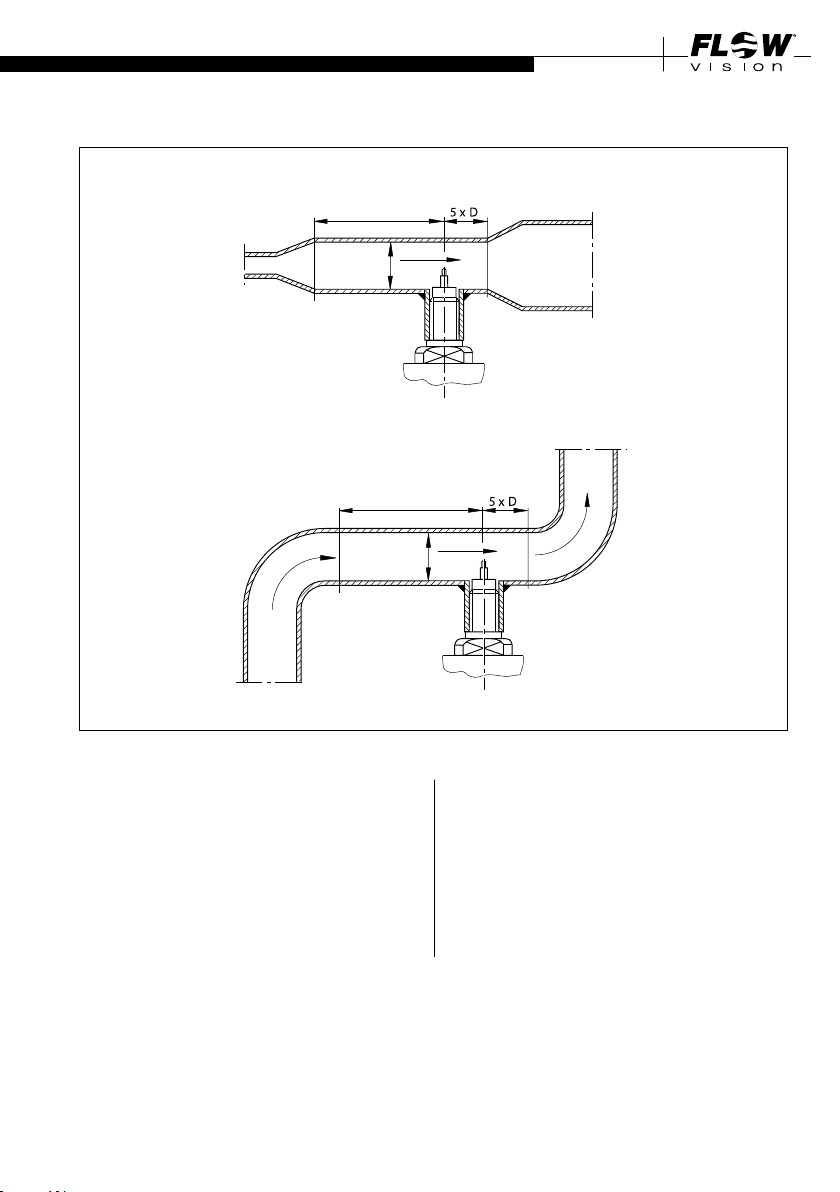

• Große Flexibilität durch verschiedene Prozess-
anschlüsse: Schraubvariante, Einsteckvariante
für Sensoradapter TP/Kugelhahn BV oder Ein-
schiebevariante für größere Nennweiten > DN 50
(siehe Fig. 1.)

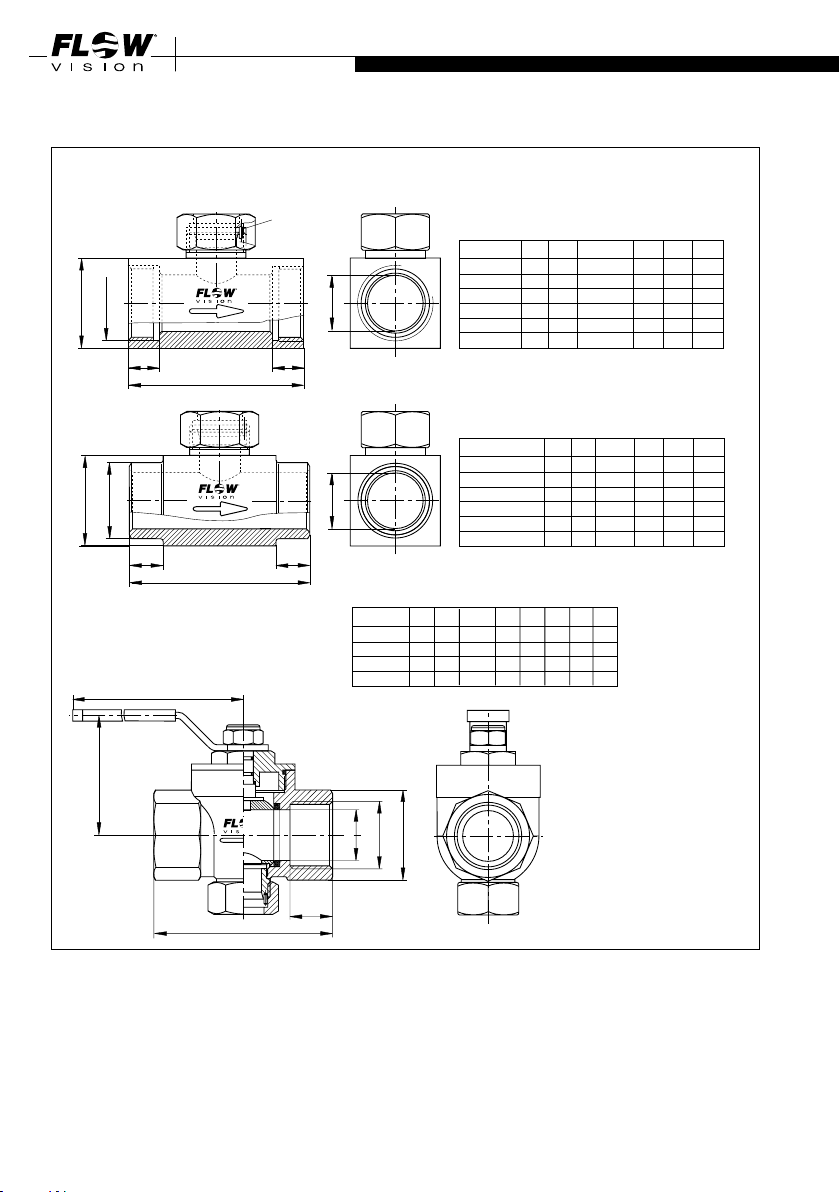

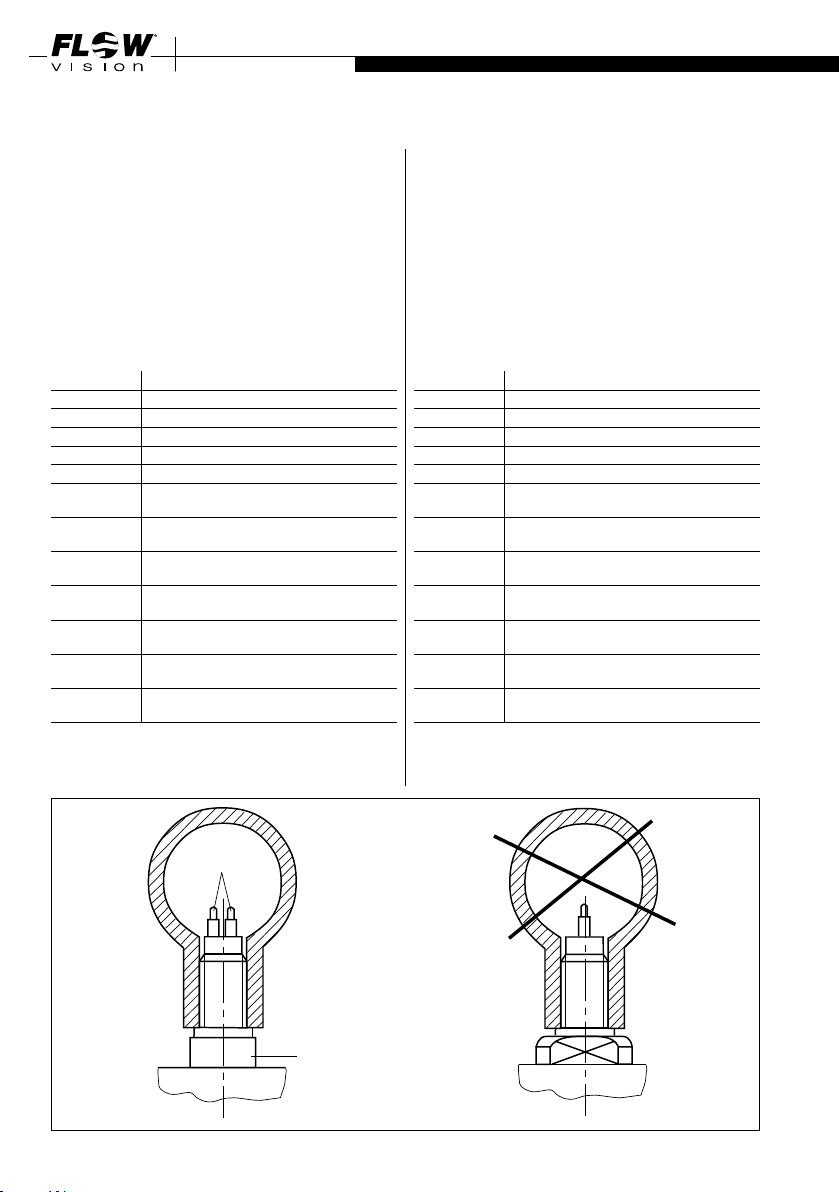

• Der Sensoradapter TP-…ermöglicht den lagegenauen
Einbau und einfachenAustausch des FC50-EX-CAin
der Einsteckvariante. Der Kugelhahn BV-… ermög-
licht darüber hinaus jederzeit den Einbau oder
Austausch des FC50-EX-CAin der Einsteckvariante
durch Schließen der Zu- und Ablaufleitung (siehe
Fig. 2).
2 Description
Flow Meter FC50-EX-CA is designed to detect the
flow rate of air, compressed air, oxygen and nitrogen.
Important operational safety and reliability enhancing
features designed and built into these units include:
• Calorimetric flow measurement, which avoids the
need for moving parts in the flow.
• The measured flow rate is made available to the
user as a 4…20 mA analogue electrical signal.
• FC50…MIN/MAX…: The desired MIN or MAX switch
point can be adjusted steplessly or to 10 predefi-
ned values and is clearly indicated by a LED-bar.
• FC50…PUL…: The quantity per pulse is adjustable
by the three keys (for example 1 pulse per 10 Nm³).
• Great flexibilitybymeans of several types of process
connection: screw-in type, plug-in type for sensor
adapter TP/ball valve BV or push-in type for larger
pipe sizes > DN 50 (see fig. 1).
• The sensor adapterTP-…facilitates correct positio-
ning and replacement of the FC50-EX-CA plug-in
type. The ball valve BV-… enables installation or
removal of the FC50-EX-CA plug-in type by closing
the input and output pipe (see fig. 2).
BESCHREIBUNG | DESCRIPTION
