Frigidaire FRS093LS1 Manuale utente

Consulte los contenidos en la página 2.

www.frigidaire.com USA 1-800-944-9044 www.frigidaire.ca Canada 1-800-265-8352

2020323A5504 (June 2009)

Todo sobre

Uso yCuidados

de su

Split Tipo de Aire acondicionado

Bienvenido

Bienvenido al mundo del manejo simple y

la despreocupación

Gracias por elegir Frigidaire. Este manual contiene toda la información

requerida para garantizarle seguridad y el uso adecuado de su aire

acondicionado.

Por favor, lea todas las instrucciones antes de utilizar el aire

acondicionado y guarde este manual para referencia futura.

Sabemos que disfrutará de su nuevo aire acondicionado y le

agradecemos que haya elegido nuestro producto.

Esperamos que nos considere para compras futuras.

Consejos ambientales

El material de embalaje utilizado es reciclable.

Recomendamos que separe plástico, papel y cartón y

los entregue a empresas de reciclaje.

Si debe deshacerse de este aparato en el futuro, NO

lo tire con el resto de su basura doméstica.

Atención

El aire acondicionado que ha comprado puede ser un poco diferente del

ilustrado en este manual. Por favor, consulte la información relacionada con

el modelo que usted tiene.

Este aire acondicionado es sólo para uso doméstico. No se recomienda para

uso comercial o industrial.

Contenidos

01. Bienvenido.........................................................................................01

02. Consejos ambientales...........................................................................01

03. Contenidos..........................................................................................02

05. Instalación:

5.1

5.2

5.6

5.7

5.8

06. Funcionamiento:

6.1

6.2

- Uso del control remoto

- Especificaciones del control remoto

- Pila del control remoto

- Cuando deben cambiarse las pilas

- Para reemplazar las pilas

- Instrucciones del control remoto

- Encendido/Apagado

- Aumento de temperatura

- Disminución de temperatura

- Oscilación

- Reloj

- Turbo

- Modo

- Velocidad de ventilación

- Modo suspendido

- Temporizador

- Cancelar

- LED (pantalla)

04. Precauciones de seguridad...........................................................04

5.9

Elegir el lugar de instalación......................................................06

Lista de partes..............................................................................08

5.3 Instalación de la unidad interior..........................................10

5.4 Instalación de la unidad exterior.................................................14

5.5 Conexión de la cañería refrigerante............................................16

Trabajo eléctrico...................................................................18

Purga de aire............................................................................23

Seguridad eléctrica................................................................26

Verificación de fugas de gas.......................................................26

5.10 Prueba de funcionamiento.........................................................27

Preparación del dispositivo para su funcionamiento..........................28

6.3 Control remoto.........................................................................31

6.4 Descripción del control remoto....................................................33

6.5 Indicadores del visor LCD...........................................................35

Descripción del producto.......................................................29

03 Contenidos

6.6 - Modo automático

- Modo Frío/Calor y sólo ventilación

- Modo seco

- Ajuste de dirección del flujo de aire

- Modo suspendido

- Modo temporizador

- Modo óptimo

6.7

6.8

Como funciona el aire acondicionado............................. 36

Cómo utilizar la unidad interior..............................................40

Funcionamiento manual.........................................................42

07. Mantenimiento.............................................................................43

08. Consejos de uso..............................................................................45

09. Solución de problemas.....................................................................47

10. Garantía del aparato principal.........................................................48

- Ajuste de dirección del flujo de aire

- Ajuste de dirección del flujo de aire vertical (arriba/abajo)

- Para ajustar la dirección del flujo de aire horizontal

(izquierda/derecha)

- Para oscilar la dirección del flujo de aire automáticamente

(arriba/abajo)

Precauciones de seguridad

Para evitar daños al usuario u otras personas y daños de propiedad,

deben seguirse las siguientes instrucciones.

El uso incorrecto por ignorar las instrucciones puede causar daños. La

seriedad se clasiﬁca según las siguientes indicaciones.

1. Conectar al suministro eléctrico

de manera adecuada. De

lo contrario, puede causar

una descarga eléctrica o

incendio debido al exceso de

generación de calor.

2. Asegúrese siempre de que la

conexión a tierra sea efectiva.

La falta de conexión a tierra

puede producir descargas

eléctricas.

3. Desconecte la energía si salen

sonidos extraños, olor o humo

del dispositivo. Puede producir

un incendio o descarga

eléctrica.

4. No encienda ni detenga

la unidad encendiendo o

apagando la energía. Puede

causar una descarga eléctrica

o incendio debido a la

generación de calor.

5. No lo use con las manos

mojadas o en un ambiente

húmedo. Puede causar

descargas eléctricas.

6. No permita que ingrese agua

en las partes eléctricas. Puede

causar fallas en la máquina,

descargas eléctricas o

incendios.

7. No utilice el cable de

alimentación cerca de gas

inﬂamable o combustibles,

tales como gasolina, benceno,

solvente etc. Puede producir

una explosión o incendio.

8. No utilice el cable de

alimentación cerca de

dispositivos de calefacción.

Puede producir un incendio o

descarga eléctrica.

9. No dañe ni utilice un cable

de alimentación no indicado.

Puede causar descargas

eléctricas o incendios.

10. No coloque objetos en el cable

de alimentación y asegúrese de

que el cable no esté aplastado.

Hay riesgo de incendio o

descarga eléctrica.

11. No abra la unidad mientras

está funcionando. Puede

causar descargas eléctricas o

daños.

05 Precauciones de seguridad

12. No tome agua que escurra

del aire acondicionado.

Contiene contaminantes y

puede hacer que se enferme.

13. No desarme o modiﬁque

la unidad. Puede producir

fallas en el aparato o

descarga eléctrica.

14. Al quitar el ﬁltro de aire,

no toque las partes metálicas

de la unidad. Puede causar

daños.

15. Al limpiar la unidad, apáguela

y desconecte el interruptor.

No limpie la unidad cuando

está encendida ya que puede

ocasionar descargas eléctricas

o daños.

16. Evitar la exposición directa de

los ocupantes al ﬂujo de aire.

17. Apague el interruptor principal

cuando no utilice la unidad

por un largo período de

tiempo.

18. El aire acondicionado debe

limpiarse con un trapo libre de

aceite o lavarse con un trapo

humedecido en una solución

de agua tibia y detergente

suave para lavar platos.

Enjuague bien y séquelo

con un trapo. Retuerza el

trapo para sacarle el exceso

de agua antes de limpiar

alrededor de los controles.

19. Asegúrese de el soporte de

instalación de la unidad

exterior no se dañe debido

a la exposición prolongada.

Si se daña, la unidad podría

caerse y dañarse.

20. Siempre ajuste bien los ﬁltros

al insertarlos. Limpie los

ﬁltros cada dos semanas.

El funcionamiento sin ﬁltros

puede causar fallas.

21. Siempre instale un interruptor

y un circuito de alimentación

dedicado. De lo contrario,

podría producirse un incendio

o descarga eléctrica.

22. No coloque obstáculos

alrededor de las entradas

o salidas de aire. Puede

producir fallas en el aparato o

accidentes.

Elegir el lugar de instalación

Precauciones de instalación

La instalación en los siguientes lugares puede causar problemas. Si debe

inevitablemente instalar la unidad en uno de estos lugares, por favor,

primero consulte a su distribuidor local :

1. Lugares con aceite lubricante.

2. Lugares con alta concentración de salinidad, tales como áreas

costeras.

3. Lugares con gas sulfúrico, tales como manantiales de aguas termales.

4. Lugares con equipos de alta frecuencia, tales como equipos

inalámbricos, máquinas de soldar e instalaciones médicas.

5. Lugares con gases inﬂamables o material volátil.

6. Lugares con condiciones ambientales especiales.

7. Lavaderos.

1. La unidad debe estar instalada

en un lugar que no obstruya el

ﬂujo de aire.

2. El lugar debe soportar el peso

de la unidad interior.

3. El lugar debe ser de fácil

acceso para mantenimiento y

reemplazo del ﬁltro de aire.

4. El lugar debe permitir el

espacio necesario alrededor

de la unidad interior, como

se muestra en la ﬁgura de al

lado.

5. Debe haber al menos 1

metro (3 pies) entre la unidad

y dispositivos de radio o

televisión. Lo ideal es que la

unidad esté instalada en el

centro.

6. Debe estar lejos del fuego,

humo o gases inﬂamables.

7. La unidad interior debe estar

al menos a 2,3 metros (7,5

pies) del piso.

8. El lugar debe permitir que se

puedan quitar el caño conector

y la manguera de drenaje

fácilmente.

9. La unidad debe estar instalada

en un lugar protegido de la luz

solar directa.

Unidad interior

Más de 7,5"

Más de 5"

Más de 6"

Más de 5"

07 Elegir el lugar de instalación

Unidad Exterior

1. La unidad exterior debe

instalarse en un lugar

conveniente que no esté

expuesto a vientos fuertes. El

lugar debe estar seco y bien

ventilado.

2. El lugar debe soportar el

peso de la unidad exterior y

permitir la instalación vertical.

3. No debe haber posibilidad

de aumento de ruido y

vibración en el lugar.

4. La unidad debe estar

instalada en un lugar donde

el ruido producido por su

funcionamiento y descarga de

aire no moleste a los vecinos

o animales.

5. El lugar no debe tener fugas

de gases inﬂamables.

6. El lugar debe permitir el

espacio necesario alrededor

de la unidad, como se

muestra en la ﬁgura.

7. Los niños no deben poder

acceder al lugar de

instalación.

Más de 1 pie Más de 2 pies Más de 1 pie

Más de 6,6 pies Más de 2 pies

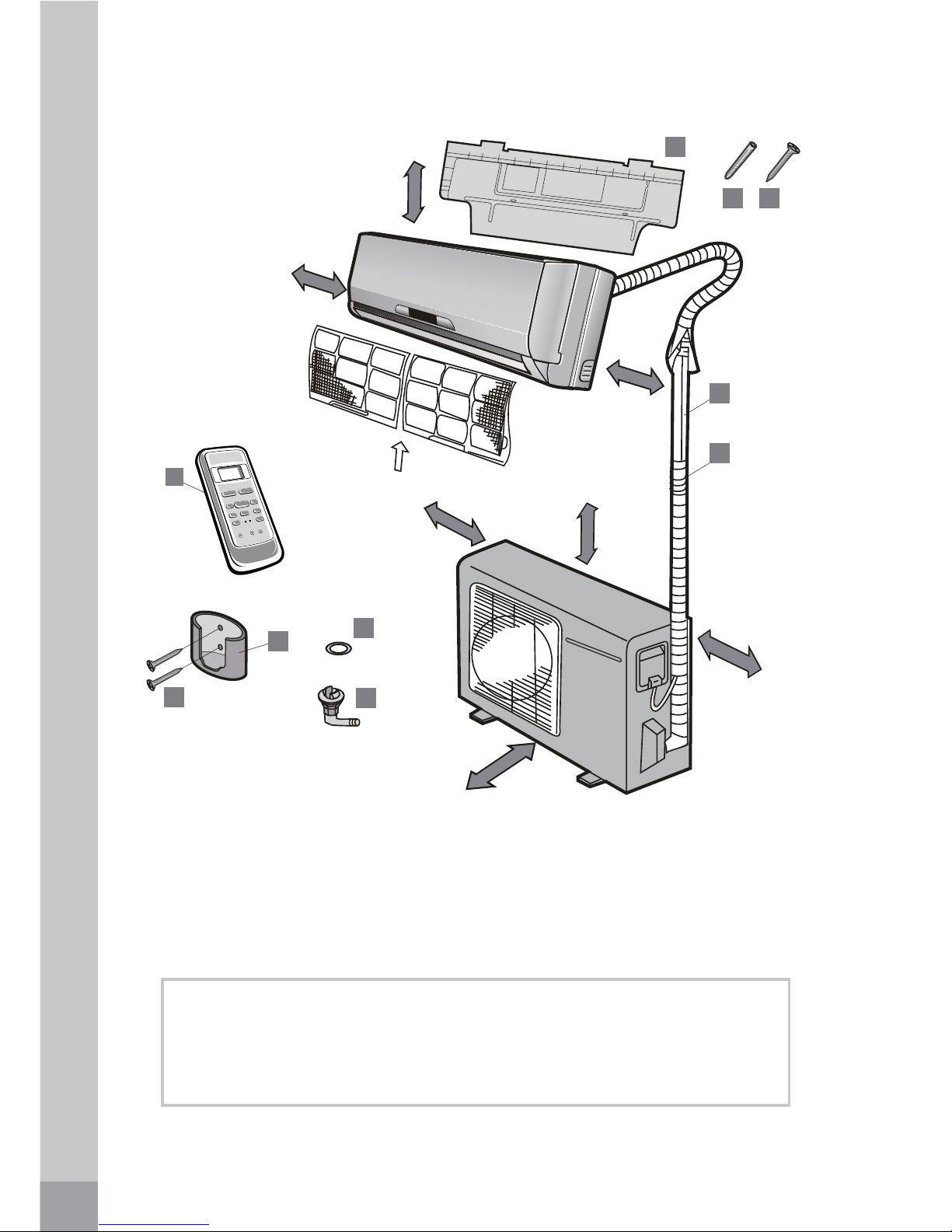

Lista de partes

NÚMERO NOMBRE DE PARTE CANT.

1 Placa de instalación

2 Anclaje de abrazadera

3 Tornillo autorroscante A #7 X 1"

4 Junta

5 Junta de drenaje

6 Cable de conexión

7Conjunto de

caños de

conexión

Lado del

líquido

Ø 1/4" (capacidad d12000 Btu)

Ø 3/8" (capacidad > 12000 Btu)

Lado del gas

Ø 3/8" (capacidad d9000 Btu)

Ø 1/2" (capacidad d12000 Btu)

Ø 5/8" (capacidad > 12000 Btu)

8 Control Remoto 1

10 Soporte del control remoto 1

10 10

Unidad interior

Unidad Exterior

Tornillo autorroscante B #7 X 3/4"

09 Lista de partes

2 3

Atención

1. Esta ilustración es sólo para ﬁnes explicativos.

2. Los tubos de cobre deben estar aislados de manera independiente.

Más de 6"

Unidad interior

Más de 5"

Filtro de aire

Más de 1 pie (0,30 m)

Más de 6,6 pies Unidad Exterior

Más de 2 pies

Más de 5"

Altri manuali per FRS093LS1

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Frigidaire Condizionatore d'aria

Frigidaire

Frigidaire FFRA 11 1 Series Manuale utente

Frigidaire

Frigidaire FRA053XT7 Istruzioni per l'installazione

Frigidaire

Frigidaire FRS093LW11 Manuale utente

Frigidaire

Frigidaire ELECTRONIC CONTROL AIR CONDITIONER Manuale del proprietario

Frigidaire

Frigidaire FAH10ES2T - 10 000 BTU Through-the-Wall Room Air... Manuale utente

Frigidaire

Frigidaire FFRS0822SE Manuale del proprietario

Frigidaire

Frigidaire FAC065L7A2 Manuale utente

Frigidaire

Frigidaire FAS185J2A5 Manuale utente

Frigidaire

Frigidaire FHWW083WBE Manuale del proprietario

Frigidaire

Frigidaire FAA065P7 Manuale utente

Frigidaire

Frigidaire FAS296P2A1 Manuale utente

Frigidaire

Frigidaire FAK085R7V - Slider/Casemen Room Air... Guida rapida

Frigidaire

Frigidaire FGRQ083WAE Manuale del proprietario

Frigidaire

Frigidaire FAX050S7AA Guida rapida

Frigidaire

Frigidaire FRS09PYS1 Manuale utente

Frigidaire

Frigidaire CRA102BT11 Manuale del proprietario

Frigidaire

Frigidaire FAK124Q1V2 Manuale utente

Frigidaire

Frigidaire FAK123J1V3 Manuale utente

Frigidaire

Frigidaire FAX052P7A14 Manuale utente

Frigidaire

Frigidaire FRA156MT1 Istruzioni per l'installazione

Frigidaire

Frigidaire FAK104P1V Manuale utente

Frigidaire

Frigidaire FRA054XT7 Manuale del proprietario

Frigidaire

Frigidaire FRS123LS1 Manuale del proprietario

Frigidaire

Frigidaire FAS187P2A1 Manuale di servizio

Manuali Condizionatore d'aria popolari di altre marche

Spheros

Spheros CC 355 Manuale utente

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Manuale utente

Panasonic

Panasonic CS-E12HKEW Manuale utente

nedis

nedis ACMB1WT7 Manuale utente

Samsung

Samsung AR KV Series Guida

Daikin

Daikin FCFV50A Manuale utente

Fujitsu

Fujitsu Inverter ASBA30JFC Manuale utente

Toshiba

Toshiba RAS-M10SMUV-E Manuale utente

Daikin

Daikin FXLQ20MAVE Manuale utente

Hitachi

Hitachi RAS-E24CAK Manuale utente

CIAT

CIAT Magister 2 Series Guida

Bestron

Bestron AAC6000 Manuale utente

Hisense

Hisense 7K Manuale tecnico

Samsung

Samsung AS09HM3N Manuale utente

Soleus Air

Soleus Air GB-PAC-08E4 Manuale utente

McQuay

McQuay MCK020A Manuale utente

Webasto

Webasto Frigo Top 25 DS Manuale utente

Mitsubishi Electric

Mitsubishi Electric MSC-GE20VB Manuale utente
