Frigidaire FFC13K1AW1 Manuale utente

CHEST FREEZER

Model number:

FFC13K1AW1

FACTORY PARTS CATALOG

FREEZER

WIRING DIAGRAM - # 216803900

OWNER’S GUIDE - # 216802800 ENERGY GUIDE - # 216794101

SERVICE DATA SHEET - # 216803900

PRODUCT NO. BASE MODEL NO. SERIES COLOR VOLTS

FFC13K1AW1 FFC13K1AW 134A white 115

MARKET

North America

Publication No.

5995378196

020916

-EN/SERVICE /MLR

365

ELECTROLUX HOME PRODUCTS, INC.

P.O BOX 212378, AUGUSTA , GA 30917

09/02 2

Publication No FFC13K1AW1

5995378196

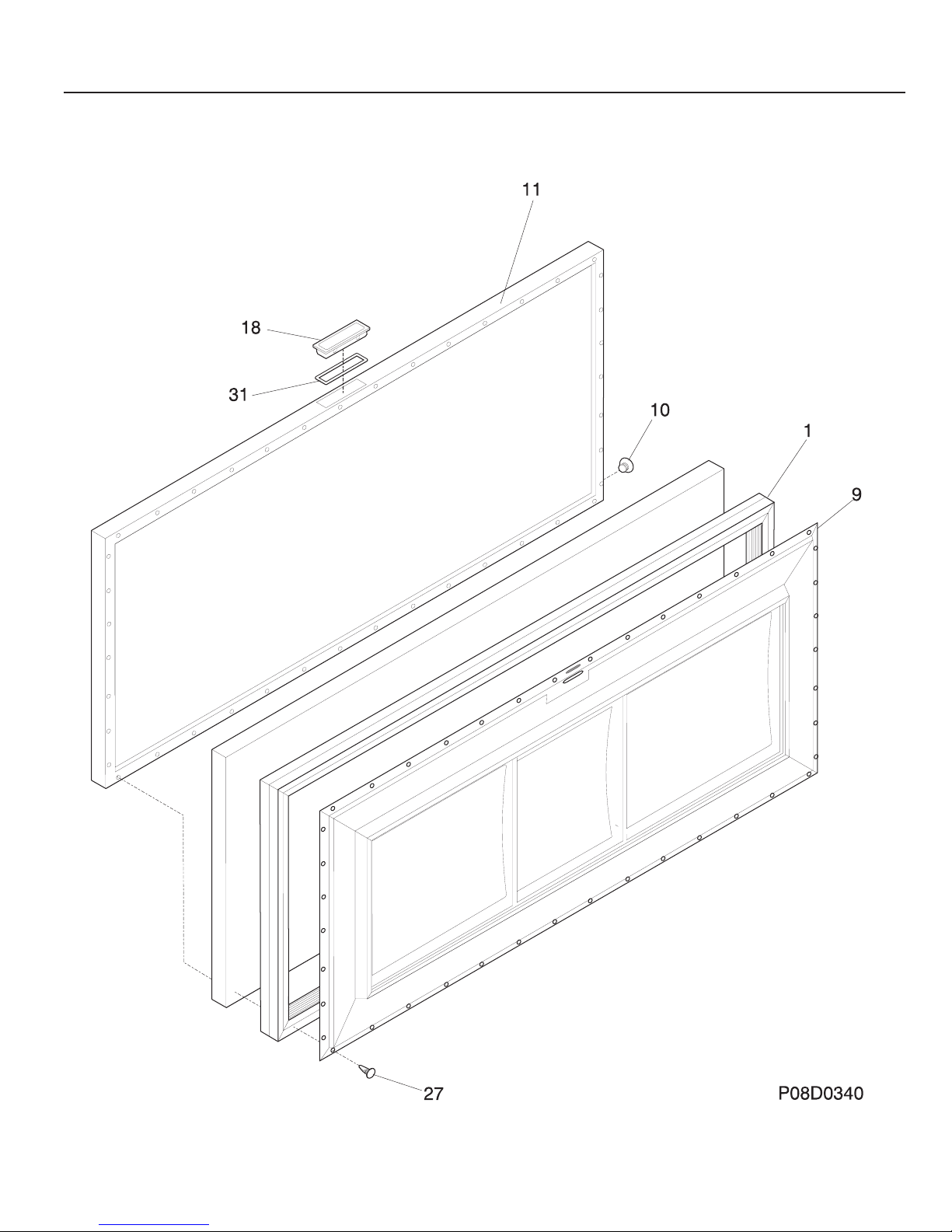

DOOR

# = Fast-moving Parts 3 09/02

* = Non-Illustrated Parts

FFC13K1AW1 Publication No.

5995378196

DOOR

POS. NO PART NO DESCRIPTION

1 216481101 Gasket-door,white

9 216057406 Panel-lid

10 216141101 Plug button,white

11 216129800 Panel-outer door/lid,white

18 216140200 Handle,recessed ,white

27 5303212828 Clip,panel mtg

31 08009392 Gasket,white

* 5303925098 Insulation

09/02 4

Publication No FFC13K1AW1

5995378196

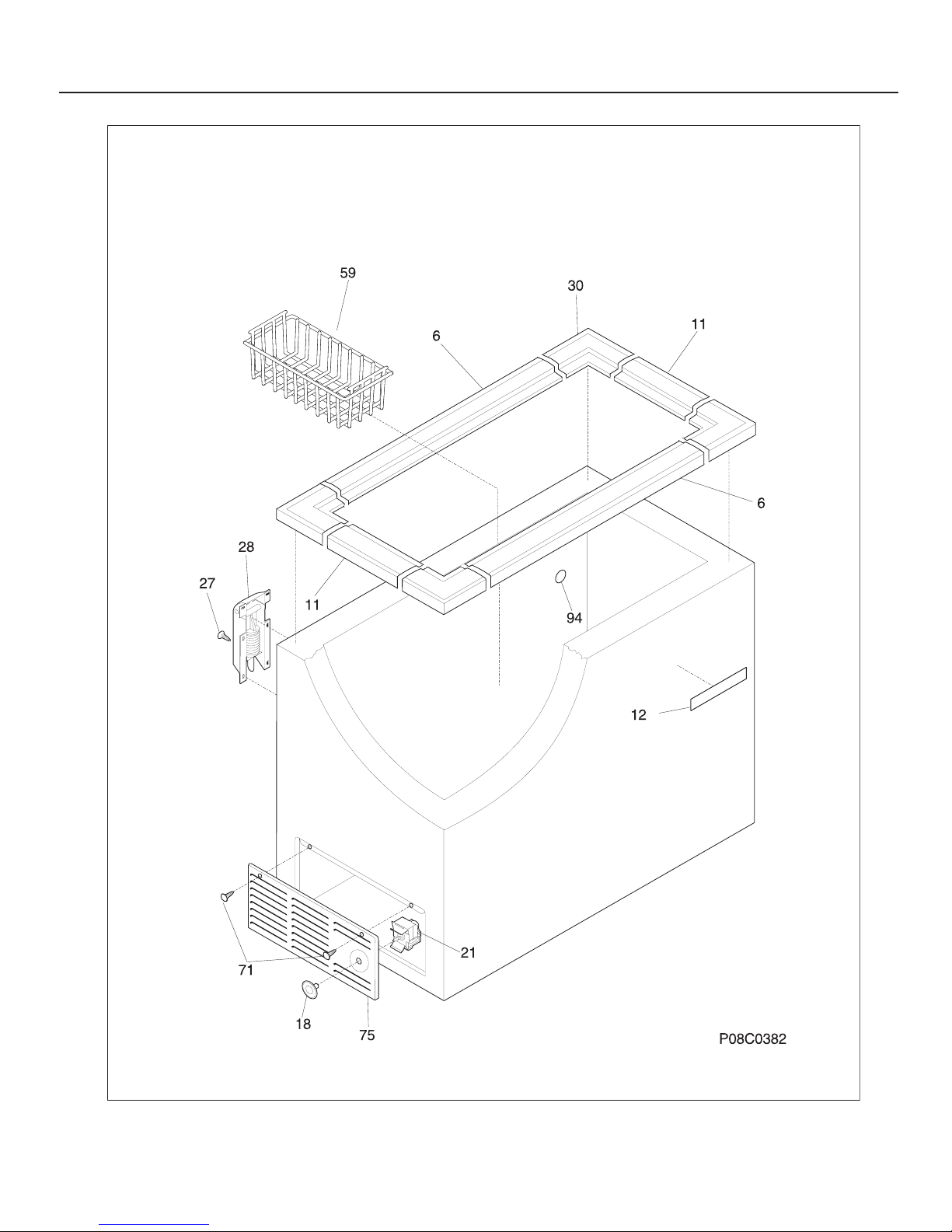

CABINET

# = Fast-moving Parts 5 09/02

* = Non-Illustrated Parts

FFC13K1AW1 Publication No.

5995378196

POS. NO PART NO DESCRIPTION

6 216110900 Breaker

11 216110800 Breaker,chest end ,(2)

12 240415201 Label-nameplate,white

18 216707200 Knob,temp control

21 # 216714601 Control temperature

27 216629600 Screw,hex washer head ,10-16 x 0.500 ,tapping

28 216039600 Hinge

30 216110700 Breaker,corners

59 216080300 Basket

71 5303302714 Screw,8-18x3/4 ,(2)

75 216034301 Panel,access ,white

94 216140400 Lens,frost indicator ,blue

* 5303305324 Paint,touch-up ,white

CABINET

09/02 6

Publication No FFC13K1AW1

5995378196

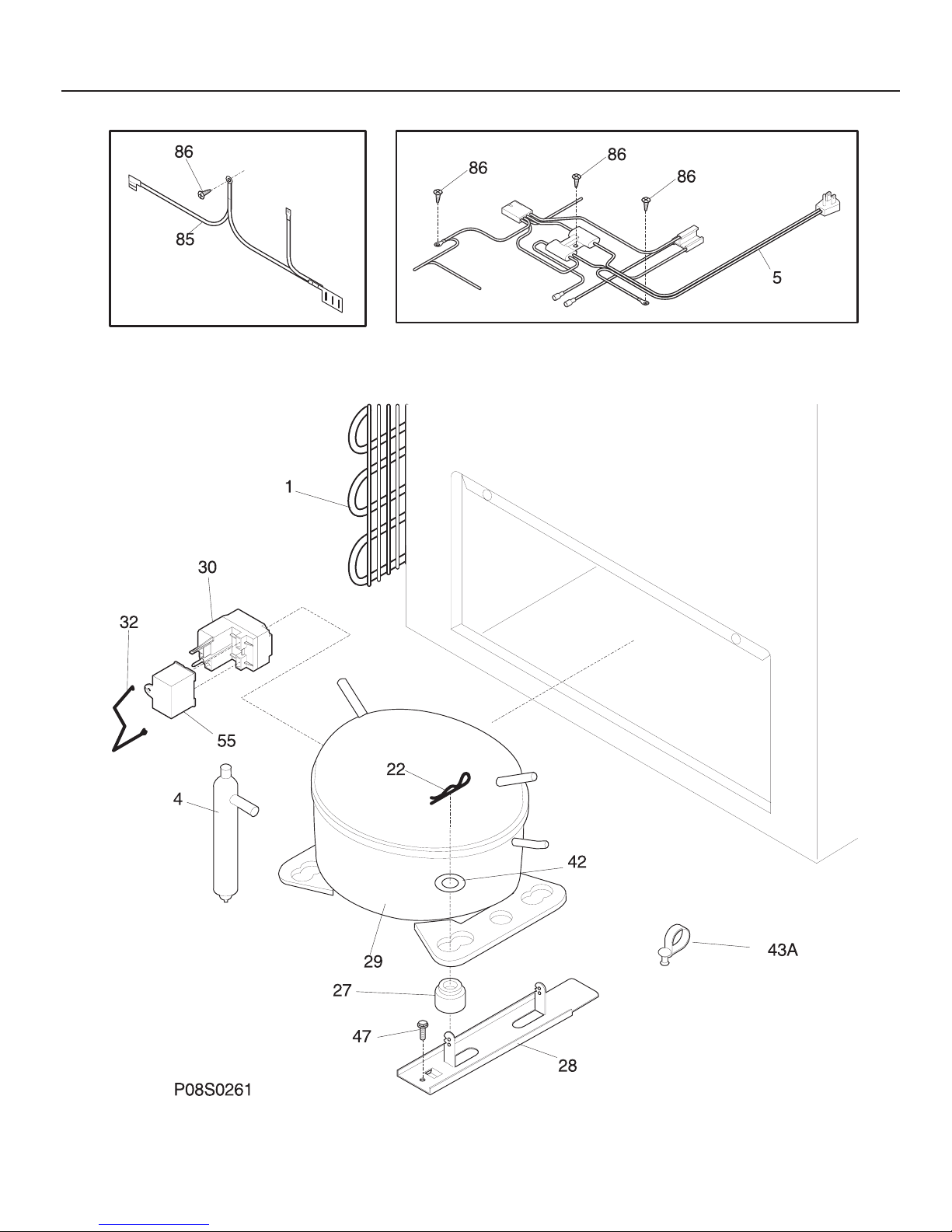

SYSTEM

# = Fast-moving Parts 7 09/02

* = Non-Illustrated Parts

FFC13K1AW1 Publication No.

5995378196

SYSTEM

POS. NO PART NO DESCRIPTION

1 5303925238 Condenser

4 216634500 Drier-filter

5 216551600 Wiring Harness

22 216056400 Clip,compressor mtg ,SPRING

27 5308002681 Grommet,compressor

28 5303212615 Support,compressor

29 # 216856700 Compressor,w/o electricals

30 216649319 Controller

32 216694500 Clip,controller

42 216232700 Washer,flat ,1"OD x 0.531"ID

43A 5303212614 Clip,harness mount

47 216629600 Screw,hex washer head ,10-16 x 0.500 ,tapping

55 # 218909901 Capacitor,run ,50/60 Hz ,220 VAC ,15 microfarad

85 216533500 Wire,ground

86 216036600 Screw,ph washer head ,8-32CA x 0.500 ,thread forming
