Golf Buddy AIM L11 Manuale utente
User Guide
구성품
마이크로 화이버
(렌즈 청소 전용)
휴대용 케이스 카라비너
사용설명서
CR2 배터리
aim L11 본체
각부 명칭 및 버튼 설명
초점 조절
6배율 접안렌즈
전원/측정 버튼
배터리 삽입부
모드 버튼
제품 라벨
대물렌즈
레이저 수신부 슬로프 On/Off 스위치
User Guide
핀 모드 기능 작동 시에만 표시
스캔 모드 기능 작동 시에만 표시
고저 차(오르막/내리막)가 보정된 거리
거리 단위 표시(Meter / Yard)
측정 목표 조준용 십자선
측정 목표 탐색 시 깜빡이고 탐색 성공 시 멈추는 측정 박스
배터리 잔량 표시
레이저로 측정된 직선 거리
목표물의 고저 차(수직 높이, 오르막 +, 내리막 -)
1
2
3
4
5
6
7
8
9

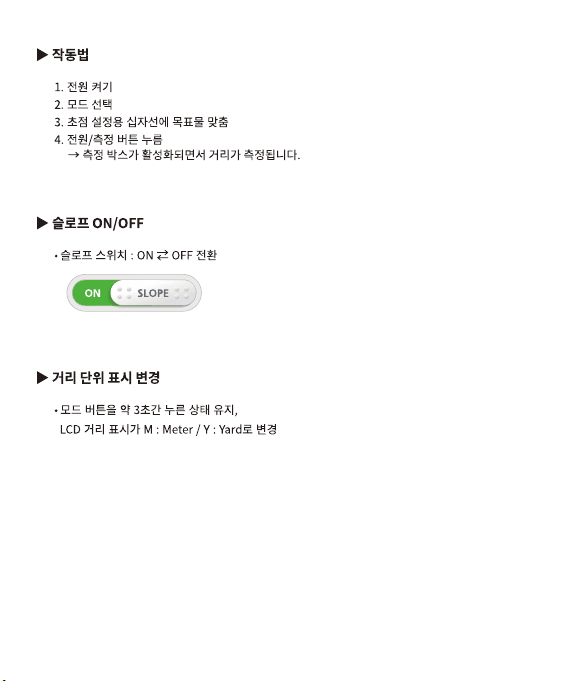

▶ 고저 차(Slope) 기능
[슬로프 ON
OFF]
]
목표물까지 고저 차를 자동으로 보정한 거리를 화면 중앙에 표시
직선거리 및 고저 차(+/-)는 화면 하단에 표시
[슬로프
목표물까지 직선거리를 화면 중앙에 표시
모드 설정(총 2가지 모드)
전원/측정 버튼을 길게
누르면 핀 모드 켜짐
전원/측정 버튼을 짧게 한번 누르면, 목표물을 찾을 경우 진동과 함께 거리가 표시
※ 전원/측정 버튼을 길게 누른 상태로 뒤편의 특정 사물(나무)을 향한 후, 다시 핀을 향해 거리측정기를 움직여
뷰 파인더의 조준용 십자선을 핀에 맞추면 진동과 함께 핀까지의 가장 정확한 거리가 측정됩니다
전원/ 측정 버튼을 1초 이상 길게 누르면 자동으로 ‘핀 모드’가 켜짐
해당 기능은 2개 이상의 사물이 포착 되었을 경우에 가장 가까운 사물까지의 거리를 제공하고,
핀 뒤 편 나무나 바위 등 다른 사물이 있더라도 핀까지의 정확한 측정을 하게 해주는 기능
User Guide
Displays when pin mode is activated
Displays when scan mode is activated
Slope-adjusted distance
Distance unit (Meter / Yard)
Targeting Crosshair
Focus Square (Blinks when searching the target;
stops when the target is captured)
Battery Indicator
Straight Line Distance
Height of the Target (uphill: +, downhill: -)
1
2
3
4
5
6
7
8
9
