Hager TN002S Manuale utente

1

6T 6173.b

TN002S

6T 6173.b

GB 4 RJ45 connectors

cat. 6 STP + modular

supports

User instructions

DE 4 Steckverbinder RJ45

cat. 6 STP + Träger für

Verteilereinbau

Bedienungsanleitung

SE 4 RJ45 kontaktdon

cat. 6 STP + modulära

hållare

Bruksanvisning

Product scope

TN002S unit comprises an RJ45 connector

and a modular support to be clipped into a

communication box.

- Product complies with Standard: EN 60603-7-5.

- Conformity

- Self-stripping contacts (no tool required).

- Standard Colour Code: EIA/TIA 568 A & B.

- Connector RJ45, Category 6 STP.

GB

Technical specifications

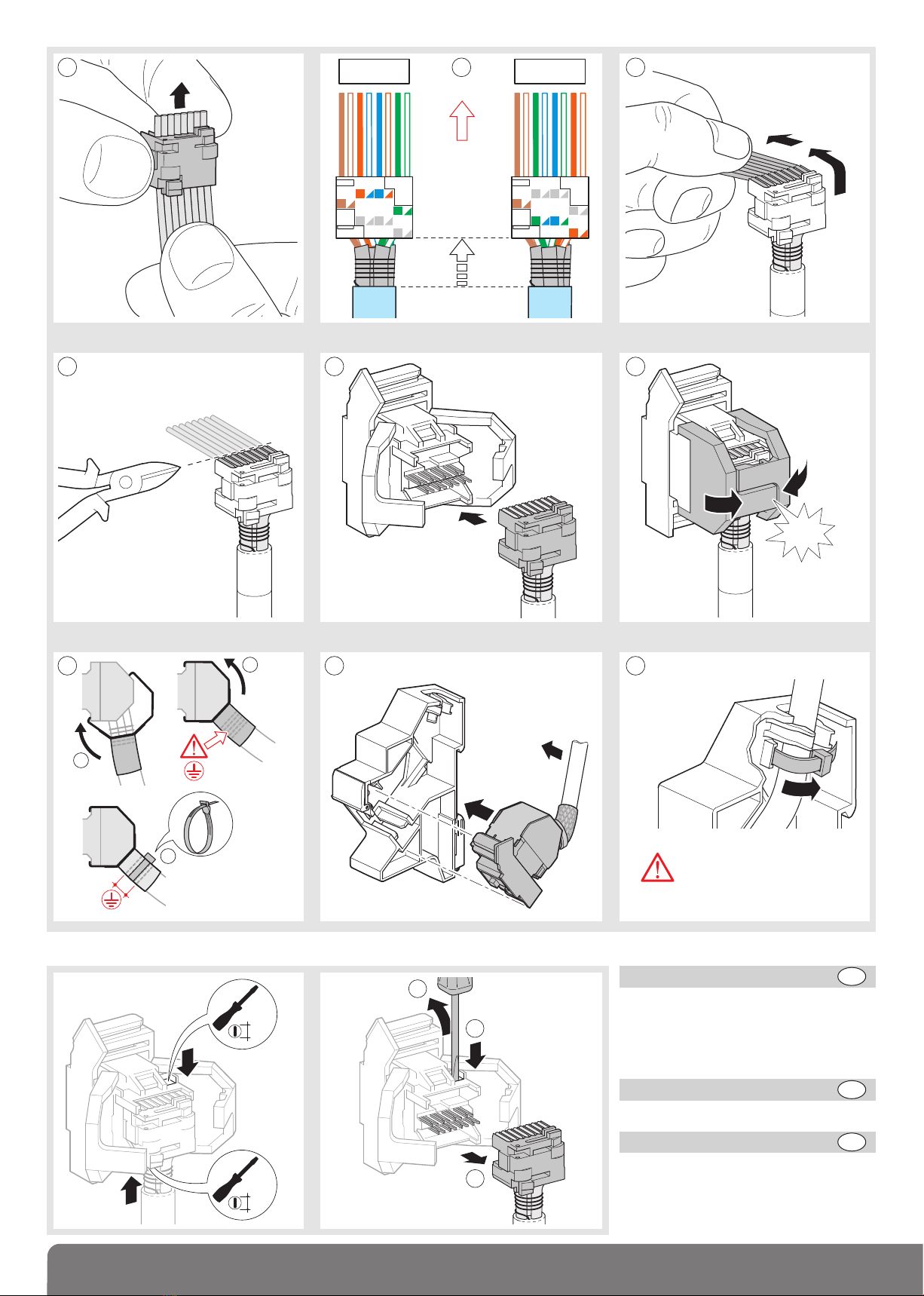

Installation - Montage - Montage

Presentation av produkten

TN002S består av ett RJ45 kontaktdon och en

modulär hållare, för DIN-skena, i en mediacentral.

Tekniska data

- Uppfyller norm: EN 60603-7-5.

- Märkt

- Kontakterna är självavskalande (utan verktyg).

- Standardiserad färgkod: EIA/TIA 568 A & B.

- RJ45 Kontaktdon, Kategori 6 STP.

> 60 mm 20

C

D

E

A

B

A

B

1

T568A

T568B

A

A

B

876 5 4 3

21

8 7 6 5 4 3

2 1

8 7 6 5 4 3

2 1

A

B

3

2

Cable Category 6 F/FTP or S/FTP

Kabel Kategorie 6 F/FTP oder S/FTP

Kabel av kategori 6 F/FTP eller S/FTP

45

SE

Produktbeschreibung

Das Anschlussmodul TN002S besteht aus einem

RJ45-Anschluss und einem Modulhalter, der mittels

Clip im Datenübertragungsschrank montiert wird.

Technische Spezifikationen

- Entspricht der Norm: EN 60603-7-5.

- Konformität

- Selbstschneidende Kontakte (kein Werkzeug

erforderlich).

- Norm-Farbencode: EIA/TIA 568 A & B.

- Steckverbinder RJ45, Kategorie 6 STP.

DE

Hager SAS - 132 bld d’Europe - BP78 - 67 212 Obernai cedex (FRANCE) - Tél. +333 88 49 50 50 - www.hagergroup.net2 6T 6173.b

876 5 4 3

21

Click !

2

3

1

87 6 5 4 3

21

876 5 4 3

21

2,5

2,5

11

14

9

13

87 6 5 4 3

21

10

A

B

12

T568A T568B

87

21

T568B

3

4

56

87

21

T568A

3

4

56

20 mm

8 7 6 5 4 3

2 1

876 5 4 3

21

6 7 8

Tighten cable moderately

Kabel leicht fixieren

Spänn fast kabeln måttligt

C

Tighten cable moderately

Kabel leicht fixieren

Spänn fast kabeln måttligt

Connector removal - Demontage des Anschlusses - Kontaktdonets demontering

24 månader på alla material- eller fabrikationsfel, räknat från deras till-

verkningsdatum. Vid bristfällighet ska produkten återlämnas till kun-

dens grossist. Garantin gäller endast om återlämningsförfarandet via

installatören och grossisten följs och om vår kvalitetskontrollavdelning

har undersökt produkten och inte upptäckt något fel som uppkommit

till följd av ett verkställande och/eller en användning som strider mot

konstens alla regler.

Eventuella anmärkningar som bekriver bristfälligheten ska medfölja

produkten.

Garanti SE

Es gelten die Allgemeinen Geschäfstbedingungen der Hager Electro

GmbH. bzw. die gesetzliche Regelung.

Garantie DE

A warranty period of 24 months is offered on hager products, from

date of manufacture, relating to any material of manufacturing defect.

If any product is found to be defective it must be returned via the ins-

taller and supplier (wholesaler). The warranty is witdrawn if :

- after inspection by hager quality control dept the device is found to

have been installed in a manner which is contrary to IEE wiring regu-

lations and accepted practice within the industry at the time of installation.

- the procedure for the return of goods has not been followed.

Explanation of defect must be included when returning goods.

Warranty GB

Hager 11.2009
