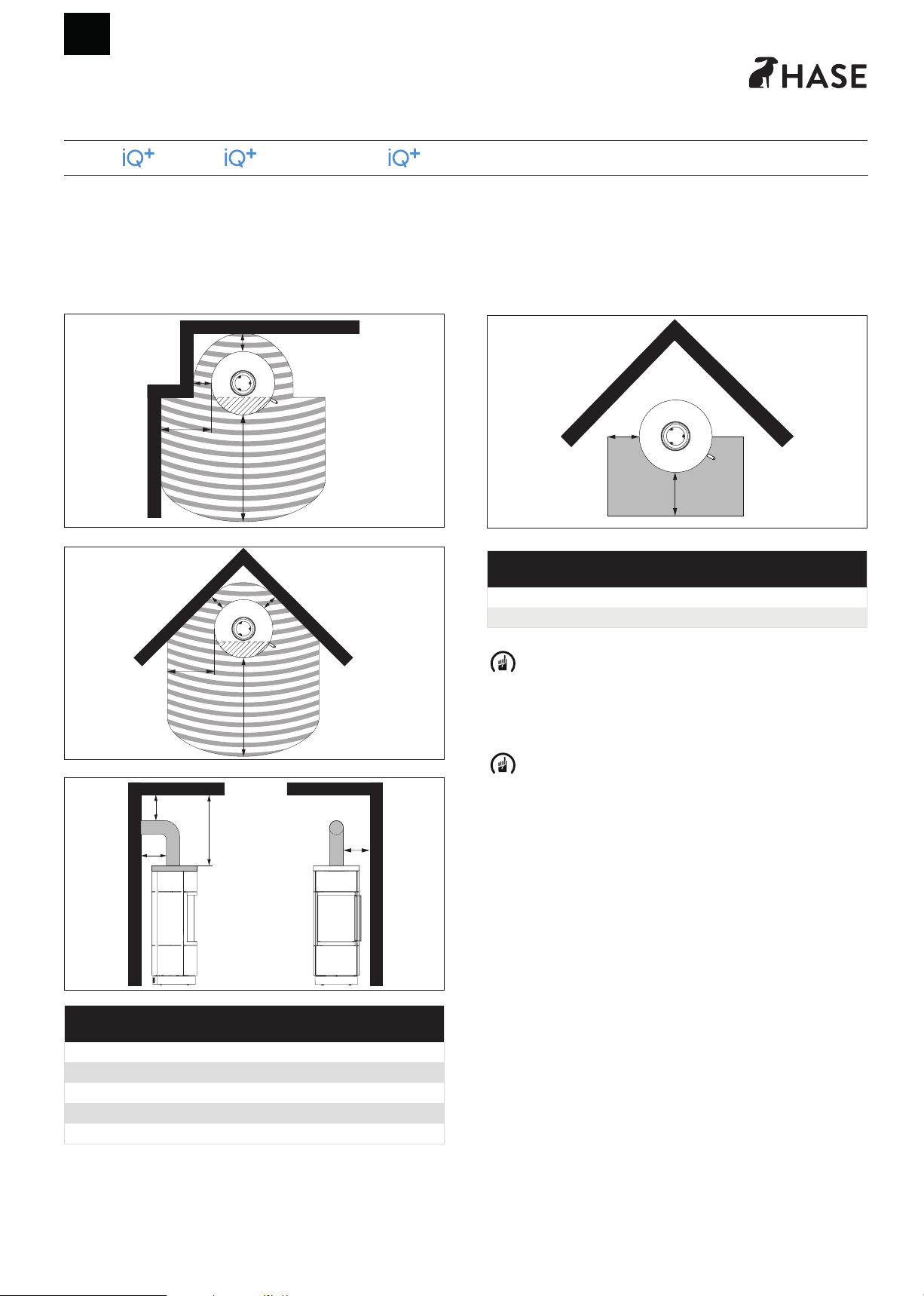

Abstände zu brennbaren Materialien
Die folgenden Sicherheitsabstände* sind Mindestabstände, die zwingend eingehalten
werden müssen, um den Brandschutz sicher zu stellen.
Zu brennbaren Materialien müssen folgende Sicherheitsabstände (Bild 1-3)
eingehalten werden:
b
a
c
c
Bild 1
b
a
c
c
Bild 2
d
e
ee
Bild 3
Sicherheitsabstände außerhalb des Strah-
lungsbereich der Feuerraumscheibe
Kürzel Maße [cm]
Ofen vorne a 110
Ofen seitlich b 53
Ofen hinten c 24
Decke/Oberkante Ofen d 75
Rauchrohranschluss e **
*Darstellung der Sicherheitsabstände ohne Drehfunktion.
**Der Sicherheitsabstand wird durch den Rauchrohrhersteller vorgegeben.
Sind keine Angaben vorhanden, gilt die jeweilige Feuerungsverordnung.
Bei Aufstellung eines Ofens auf brennbaren Fussboden-Materialien
(z.B. Holz, Laminat, Teppich) muss eine Bodenplatte (z. B. Sicherheitsglas, Stahl,
Stein) verwendet werden (Bild 4):
g
f
Bild 4
Sicherheitsabstände Bodenplatte*** Kürzel Maße [cm]
Bodenplatte vorne f 50
Bodenplatte seitlich g 23
***Die Maßangaben für die Bodenplatte beruhen auf den Anforderungen aus § 4 (8) der Muster-Feuerungsver-
ordnung.
HINWEIS: ABSTAND ZU NICHT BRENNBAREN
MATERIALIEN
Um die Luftzirkulation um den Kaminofen nicht zu behindern empfehlen wir einen
Abstand von 5 cm hinter und neben dem Kaminofen.
HINWEIS: TEMPERATUREMPFINDLICHE MATERIALIEN
Bei temperaturempndlichen Materialien wie z.B. Glas oder Kunststoff können größere
Abstände als die angegebenen Sicherheitsabstände erforderlich sein.
Die angegebenen Sicherheitsabstände gelten auch für hochwärmegedämmte Bauteile
mit einem Wärmedurchlasswiderstand R ≤ 8 m²K/W.
INSTALLATIONSANLEITUNG
LIMA / SILA / SILA PLUS
de
Montage
Bei Montage und Demontage der Feuerstätte, beim Anschluss an den Schornstein,
beim Anschließen der Verbrennungsluftregelung, sowie beim Betrieb müssen folgende
Vorschriften und Dokumente beachtet werden:
►Baurechtliche Vorschriften.
►Feuerungsverordnung (FeuVO).
►Landesbauverordnung (LBauO).
►Schornsteinberechnungen nach DIN EN 13384-1 und
DIN EN 13384-2.
►Technische Unterlagen des Kaminofens.
►Örtliche Vorschriften, sowie alle notwendigen nationalen und
europäischen Normen.
Die Montage Ihres Kaminofens muss durch einen geeigneten Fachbetrieb erfolgen
und wird mit der beiliegenden Montageanleitung durchgeführt.
INFO: FREIGABE UND ABNAHME
Vor der ersten Inbetriebnahme muss Ihr Kaminofen abgenommen und freigegeben
werden:
►Nehmen Sie den Kaminofen erst in Betrieb, wenn Ihr
zuständiger Schornsteinfeger diesen abgenommen
und freigegeben hat.
Übersicht Einbaupositionen
2
1
3
5
6
4
Bild 5
1Katalysatoren 3Antriebe & Schieber 5Bedienpanel
2Temperaturfühler 4Controller 6HASE iQ
