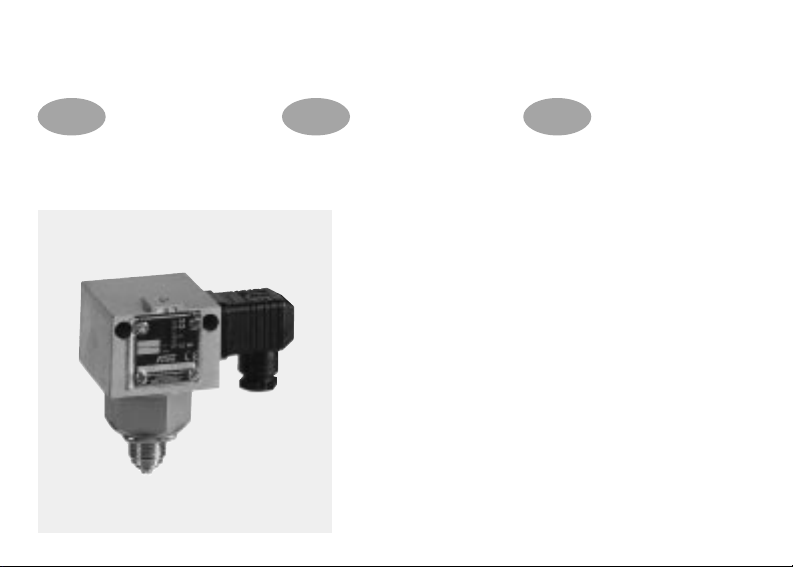

Honeywell Fema DWAM Series Manuale utente

Druckwächter

Druckbegrenzer Pressure Switch

Pressure Limiter

Pressostate

Limiteurs de pression

Montage- und Bedienungsanleitung

Assembly- and Operating Instructions

Instructions de montage et de service

Grundtypen Zusatzfunktionen

Basic models Additional functions

Types de base Fonctions supplémentaires

DWAM… …213

Ex-DWAM

DWAMV… …513

SDBAM…

Wichtiger Hinweis:

Die Druckschalter sind

Präzisionsgeräte, die

im Werk eingestellt und

justiert werden.

Das Gerät deshalb

nicht öffnen, die

verlackten Justier-

schrauben nicht

verstellen. Die Schalt-

punkte würden sich

verändern – neue

Justierung wäre

erforderlich.

TÜV

Anwendung

Dampf

Heißwasser

Prüfgrundlage (DWR)

Druck 100 / 1, Ausg. 4.83

Registrier-Nr.

TÜV. DW 99 –132 für DWAM…

TÜV. DW 99 –133 für DWAMV…

TÜV. SDB 99 –134 für SDBAM…

Funktion

Druckwächter

Druckbegrenzer (mit interner

oder externer Verriegelung)

Wirkungsrichtung

für Maximaldrucküberwachung

Anlagen nach TRD 604

Anlagen nach DIN 4751, T.2

Sensor

„Besondere Bauart“ durch

Sicherheitssensor

Druckgeräterichtlinie

Prüfgrundlage für Baumuster-

prüfung nach DGR 97/23EG:

VdTÜV-Merkblatt Druck 100/1 und

DIN 3398, Teil 4

Zertifikat Nr.:

01 202 931-B02-0005 für DWAM…

01 202 931-B02-0006 für DWAMV…

01 202 931-B02-0007 für SDBAM…

1. Grundausstattung der Druckwächter / Druckbegrenzer

Kapitel 1 beschreibt die Grundausstattung und die Montage der Druckwächter (ohne jegliche

Zusatzfunktion). Varianten und Zusatzfunktionen behandeln die weiteren Kapitel.

1.1 Technische Daten (Gundausstattung)

Schalter

Einpolig umschaltend

Schaltleistung

8 (5) A, 250 V AC

Einbaulage

Senkrecht und waagrecht

Max. Umgebungstemperatur

–20 bis 70 °C

Max. Mediumstemperatur

70 °C, höhere Mediumstemperaturen sind

möglich, wenn durch geeignete Maßnahmen

(z. B. Wassersackrohr) obige Grenzwerte am

Schaltgerät nicht überschritten werden.

Bei Umgebungstemperatur unter 0 °C ist dafür

zu sorgen, daß im Sensor und im Schaltgerät

kein Kondenswasser entstehen kann.

Schaltdifferenz

Werte siehe technische Datenblätter

Druckanschluß

Außengewinde G |A (Manometeranschluß)

nach DIN 16 288 und Innengewinde G [

nach ISO 228, Teil 1.

Schaltgerät

Stabiles Gehäuse aus seewasserbeständigem

Aluminium-Druckguß mit Steckanschluß (200)

oder Klemmanschluß (300).

Schutzart

IP 54 nach DIN IEC 529

Werkstoffe

siehe technische Datenblätter

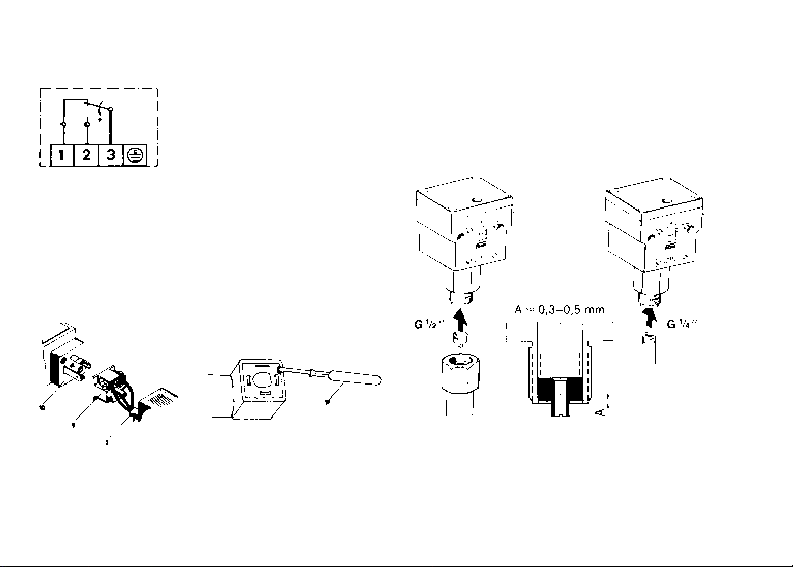

1.2 Elektrischer Anschluß

Anschlußplan

Bei steigendem Druck:

3–1 öffnet, 3–2 schließt

Bei fallendem Druck:

3–2 öffnet, 3–1schließt

Verdrahtung

Die Verdrahtung erfolgt am Winkelstecker.

Der Kabelausgang ist in jeweils 4 um 90°

gegeneinander versetzte Positionen möglich.

1. Schraube herausziehen

2. Den Schraubendreher in den Schlitz

einführen und nach unten drücken.

Bei Klemmenanschlußgehäuse (300) ist die

Klemmleiste nach Abnahme des Deckels

zugänglich.

Achtung: Spannung abschalten.

1.3 Druckanschluß

Montage: Direkt auf die Rohrleitung (Manome-

teranschluß G |) oder mit 2 Schrauben (4 mm)

an einer ebenen Fläche. Anziehen nur am

Sechskant des Druckorgans, Gehäuse oder

Stecker nie als Hebelarm benutzen.

Außengewinde G |HH

(Manometeranschluß)

Bei Verwendung von

Flachdichtungen Zentrier-

schraube eindrehen

(Tiefe A ca. 0,3 – 0,5 mm).

Innengewinde G[HH

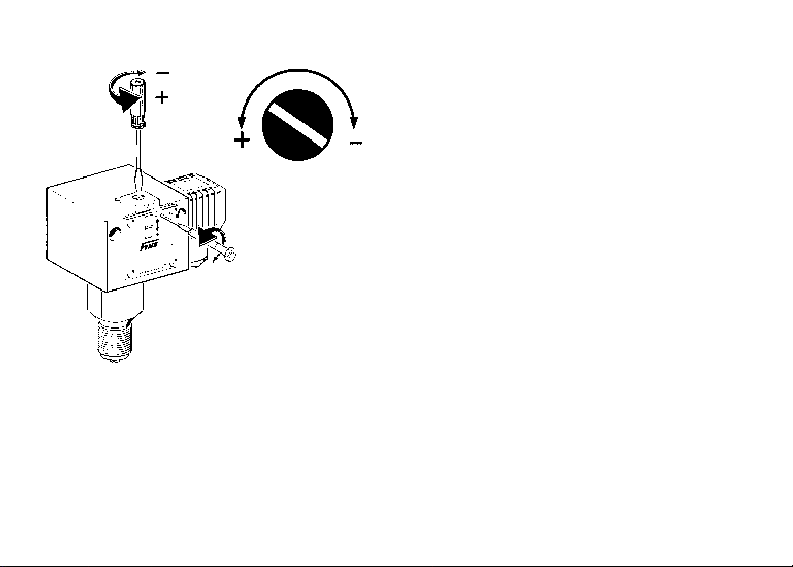

1.4 Einstellen des Schaltdrucks

1.5 Externe elektrische Verriegelung im Schaltschrank

(Schaltungsvorschläge)

Ein Druckwächter kann auch als Begrenzer eingesetzt werden, wenn eine elektrische Verriegelung

nachgeschaltet ist.

Bei Druckbegrenzung in Dampf- und Heißwasserkesseln ist die externe Verriegelung nur zulässig,

wenn sichergestellt ist, daß der Druckwächter „besonderer Bauart“ ist.

Die Einstellung des Schaltdrucks erfolgt an der

Stellspindel. Vor Verstellung ist der oberhalb

der Skala liegende Gewindestift um ca. 2 Um-

drehungen zu lösen und nach der Einstellung

wieder anzuziehen.

Der Skalenwert entspricht dem oberen Schalt-

punkt (bei steigendem Druck). Der untere

Schaltpunkt (bei fallendem Druck) ist um die

Schaltdifferenz niedriger. Die Skala dient als

Richtwertskala, für genaue Einstellungen ist

ein Manometer erforderlich.

Bei Klemmenanschlußgehäuse ist die Ein-

stellschraube nach Abnahme des Deckels

zugänglich.

Achtung: Spannung abschalten.

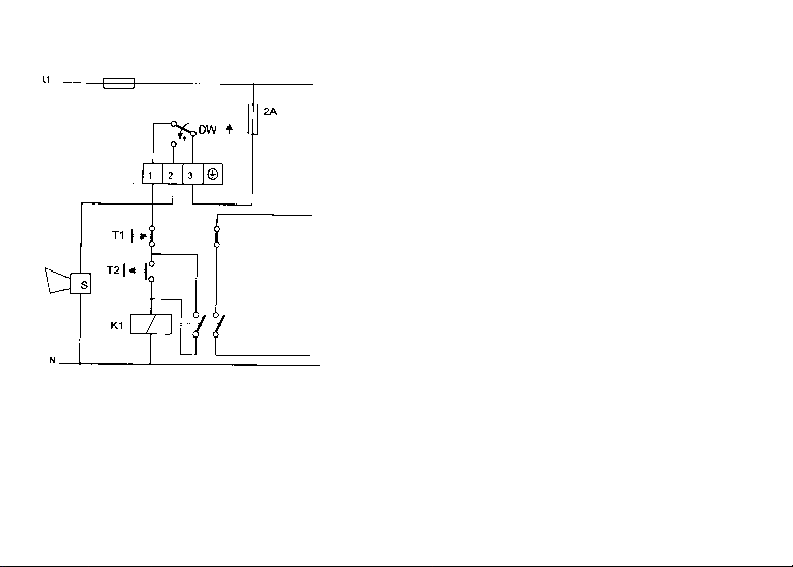

1.5.1 Maximaldruckbegrenzung mit externer Verriegelung

Bei Verwendung der oben dargestellten Verriegelungsschaltung werden die Anforderungen nach

DIN 57 116 / VDE 0116 erfüllt, wenn die elektrischen Betriebsmittel, wie Schütze oder Relais der

externen Verriegelungsschaltung VDE 0660 bzw. VDE 0435 entsprechen.

DWR = Druckwächter

T1 = STOP

T2 = START

S = Signal (nach Bedarf)

K1 = Relais mit Selbsthaltung

Sicherheits-

stromkreis

2. Druckwächter mit einstellbarer Schaltdifferenz DWAMV…

2.1 Technische Daten wie 1.1

2.2 Elektrischer Anschluß wie 1.2

2.3 Druckanschluß wie 1.3

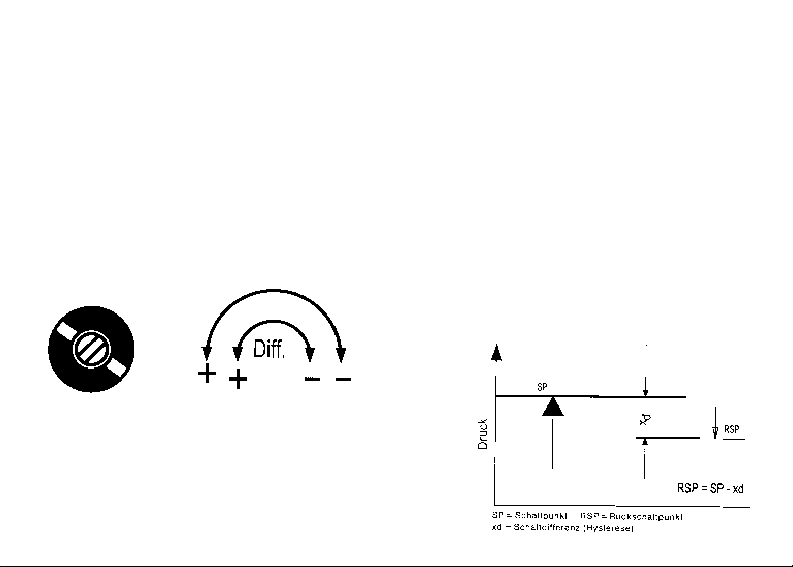

2.4 Einstellungen

Für die Einstellung des Schaltdrucks und der Schaltdifferenz steht je eine Einstellspindel zur Verfü-

gung. Beide Spindeln sind zentrisch angeordnet. Die äußere Spindel mit größerem Durchmesser

beeinflußt den oberen Schaltpunkt, mit der kleinen innenliegenden Madenschraube wird die Schalt-

differenz und damit der untere Schaltpunkt verändert.

Die Wirkungsrichtung ist durch die

Pfeilrichtung angegeben.

Reihenfolge bei der Einstellung

a) Oberen Schaltpunkt (bei steigendem Druck)

an großer Spindel nach Skala oder Manometer

einstellen

b) Mit kleiner innenliegender Schraube Schalt-

differenz (xd) und damit unteren Schaltpunkt

einstellen (bei fallendem Druck).

Bei Änderung der Schaltdifferenz bleibt der

obere Abschaltpunkt unverändert, der untere

Schaltpunkt wird um die Schaltdifferenz

verschoben

RSP = SP – xd

3. Maximaldruckbegrenzer mit mechanischer

Verriegelung des Schaltzustands (SDBAM…)

Anstelle des Mikroschalters mit selbsttätiger Rückstellung, ist in den

Begrenzern ein „bistabiler“ Mikrioschalter eingebaut.

Erreicht der Druck den an der Skala eingestellten Wert, schaltet der Mikro-

schalter um und bleibt in dieser Stellung. Die Sperre ist durch Eindrücken

der Entriegelungstaste (an der Skalenseite des Schaltgeräts durch roten

Punkt gekennzeichnet) wieder zu lösen. Die Entriegelung kann erst dann

erfolgen, wenn der Druck um einen bestimmten Betrag abgesenkt wurde.

3.1 Technische Daten wie 1.1

3.2 Elektrischer Anschluß

Umschaltung und Verriegelung bei steigendem Druck.

Anschluß Steuerstromkreis an Klemme 1 und 3.

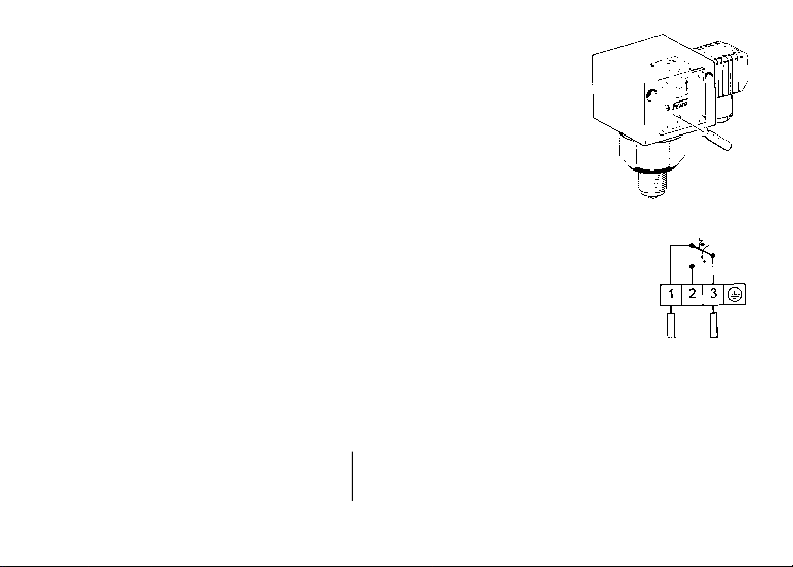

3.3 Entriegelung bei Maximaldruckbegrenzern SDBAM

Durch Eindrücken der rot gekennzeichneten Taste an der Skalenseite des Schaltgeräts (z. B. mit

Schraubendreher oder Kugelschreiber).

Die Entriegelung ist erst wirksam, wenn der Druck am Fühler um die folgenden Werte unter den

eingestellten Schaltdruck abgesenkt wurde:

Bei SDBAM 1 ca. 0,12 bar

Bei SDBAM 2,5 ca. 0,15 bar

Bei SDBAM 6 ca. 0,4 bar

Bei SDBAM 625 ca. 0,6 bar

Bei SDBAM 16 ca. 0,8 bar

Bei SDBAM 32 ca. 3,0 bar

SDBAM…

3.4 Einstellung wie 1.4

Bitte beachten:

Bei Maximaldruckbegrenzern entspricht der Skalenwert dem oberen Schaltpunkt.

4. Druckwächter mit vergoldeten Kontakten DWAM…-213, …-513

Vergoldete Kontakte werden ausschließlich im Niederspannungsbereich angewendet, um die

Übergangswiderstände an den Kontakten gering zu halten.

4.1 Technische Daten wie 1.1

Schaltleistung max. 24 V DV

max. 100 mA

min. 5 V DC

min. 2 mA

Bei höheren Spannungen und Strömen wird die Goldschicht an den Kontakten beschädigt.

Alle übrigen Daten entsprechen der Grundausstattung.

5. Druckwächter in EEx-d-Ausführung Ex-DWAM…

Druckwächter in Ex-Ausführung können nur in der von der PTB geprüften Bauform geliefert werden.

Varianten und Zusatzfunktionen sind grundsätzlich nicht möglich.

5.1 Technische Daten der Ex-Schaltgeräte

Zündschutzart

II 2 G/D EEx de IIC T6 IP65 T80°C

Zulassung

PTB 02 ATEX 1121

Ex-Zone

Geeignet für Zone 1 und 2, 21 und 22

Schutzart

IP 65 bei senkrechter Einbaulage

Umgebungstemperatur

– 15 °C bis +60 °C

Max. Temperatur am Schaltgerät

60 °C

Max. Mediumstemperatur bei Druckschaltern

60 °C. Höhere Mediumstemperaturen sind

möglich, wenn durch geeignete Maßnahmen

(z. B. Wassersackrohr) sichergestellt ist, daß die

o. g. Grenzwerte am Schaltgerät nicht über-

schritten werden.

Kabeleinführung

M16 x 1,5

Schaltdifferenz

Nicht einstellbar, ca.-Werte siehe Datenblatt.

Einbaulage

senkrecht nach oben
