IFM Electronic Efector 300 SU7200 Manuale utente

Bedienungsanleitung

Operating instructions

Notice pour utilisateurs

Ultraschall-

Durchflußsensor

Ultrasonics

flow rate sensor

Capteur de débit

à ultrasons

SU7200

Mode

/Enter

Set

SP1

SP2

°F

°C

gph

gpm

m3/h

l/min

DEUTSCHENGLISHFRANÇAIS

Sachnr. 701813/00 02/04

DEUTSCH

Inhalt

Bedien- und Anzeigeelemente . . . . . . . . . . . . . . . . Seite 5

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . Seite 6

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . Seite 9

Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10

Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

Technik-Information / Funktionsweise / Parameter

Einstellbare Parameter . . . . . . . . . . . . . . . . . . . . Seite 13

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . Seite 19

Maßzeichnung . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 4

ENGLISH

Contents

Controls and indicating elements . . . . . . . . . . . . . page 20

Function and features . . . . . . . . . . . . . . . . . . . . . page 21

Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 23

Electrical connection . . . . . . . . . . . . . . . . . . . . . . page 24

Programming . . . . . . . . . . . . . . . . . . . . . . . . . . . page 25

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 26

Operating modes . . . . . . . . . . . . . . . . . . . . . . . . page 26

Technical information / Operation / Parameters

Adjustable parameters . . . . . . . . . . . . . . . . . . . page 28

Technical data . . . . . . . . . . . . . . . . . . . . . . . . . page 34

Scale drawing . . . . . . . . . . . . . . . . . . . . . . . . . . .page 4

FRANÇAIS

Contenu

Eléments de service et d’indication . . . . . . . . . . . . page 36

Fonctionnement et caractéristiques . . . . . . . . . . . . page 37

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 39

Raccordement électrique . . . . . . . . . . . . . . . . . . . page 40

Programmation . . . . . . . . . . . . . . . . . . . . . . . . . . page 41

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . page 42

Modes de fonctionnement . . . . . . . . . . . . . . . . . . page 42

Informations techniques / Fonctions / Paramètres

Paramètres réglables . . . . . . . . . . . . . . . . . . . . . page 44

Données techniques . . . . . . . . . . . . . . . . . . . . . page 50

Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 4

RUN

M M

°C / °F

RUN

°C / °F

15s

SU7200 Sachnr. 701813/00 3

Menü-Übersicht / Menu structure / Structure du menu

Mode

/Enter

Set

110

100

Flow direction

80,5

70,5

1 Display

Display

Affichage

2 Steckverbindung (elektrischer Anschluß)

Connector (electrical connection)

Connecteur (raccordement électrique)

3 Markierung Durchflußrichtung

Marking direction of flow

Marquage sens du débit

Maßzeichnung / Scale drawing / Dimensions

DEUTSCH

Mode

/Enter

Set

SP1

SP2

°F

°C

gph

gpm

m3/h

l/min

Bedien- und Anzeigeelemente

4 x LED gelb

Anzeigefunktionen

- °C: Aktuelle Medientemperatur in °C.

- °F: Aktuelle Medientemperatur in °F.

- SP1 /SP2: Anzeige des Schaltzustands; LED leuchtet,

wenn der jeweilige Ausgang durchgeschaltet ist.

4 x LED grün

Leuchtende LED = eingestellte Anzeigeeinheit:

- Durchflußmenge in l/min, m3/h, gallons/min (gpm)

oder gallons/h (gph).

4-stellige

alphanumerische

- Anzeige der aktuellen Durchflußmenge,

- Anzeige der aktuellen Medientemperatur,

- Anzeige der Parameter und Parameterwerte.

Programmiertaste

Mode / Enter

Anwahl der Parameter und Bestätigen der

Parameterwerte.

Programmiertaste

Set

- Einstellen der Parameterwerte (kontinuierlich durch

Dauerdruck; schrittweise durch Einzeldruck);

- Wechsel der Anzeigeeinheit im Run-Modus.

Das Gerät erfaßt Durchflußmenge und Temperatur von Wasser,

• zeigt die aktuellen Prozeßwerte durch ein Display an

• und erzeugt 2 Ausgangssignale entsprechend der eingestellten

Ausgangskonfiguration.

Max. zulässige Durchflußmenge:

• 70l/min(4,2m³/h)

• 18,5gpm (1110gph)

Bestimmungsgemäße Verwendung

Anzeige • Aktuelle Durchflußmenge in l/min, m3/h, gallons/min (gpm)

oder gallons/h (gph); 4-stellige Anzeige.

Die Anzeigeeinheit wird durch Programmierung festgelegt

(→Seite 15).

• Im Run-Modus kann vorübergehend auf Temperaturanzeige

umgeschaltet werden (°C oder °F): Kurz die Taste “Set”

drücken; nach ca. 15s springt die Anzeige zurück auf

Durchflußmenge).

Auswertung • Aktueller Durchfluß.

• Aktuelle Temperatur.

Signal-

ausgabe

Ausgang 1

• Schaltsignal: Grenzwert für Durchflußmenge;

Hysterese- oder Fensterfunktion; Schließer oder Öffner.

Ausgang 2 (2 Wahlmöglichkeiten)

• Schaltsignal: Grenzwert für Durchflußmenge;

Hysterese- oder Fensterfunktion; Schließer oder Öffner.

• Schaltsignal: Grenzwert für Temperatur;

Hysterese- oder Fensterfunktion; Schließer oder Öffner.

Durchflußmenge in l/min 0 ... 600 ... 50

AnzeigebereichMeßbereich

0,0 ... 3,60,0 ... 3,0

Durchflußmenge in m3/h

0,00 ... 15,900,00 ... 13,20Durchflußmenge in gpm

0 ... 9510 .. 793Durchflußmenge in gph

+5 ... +80Temperatur in °C

+41 ... +176Temperatur in °F

Druckverlust (dP)

in Abhängigkeit von der Durchflußmenge (Q).

DEUTSCH

dP [bar]

Q [l/min]

1,5 3 5 10 30 40 50 60 80 100

0,01

0,02

0,03

0,04

0,05

0,1

0,2

0,4

0,5

1,0

0,3

Q [m3/h]

0,1 0,2 0,3 0,4 1,0 1,5 2,0 2,5 3 4 5 60,6

Q [gpm]

0,5 1.0 1,5 2,5 7,5 15 20 255,0

Q [gph]

30 60 90 150 450 900300 600 1200 1500

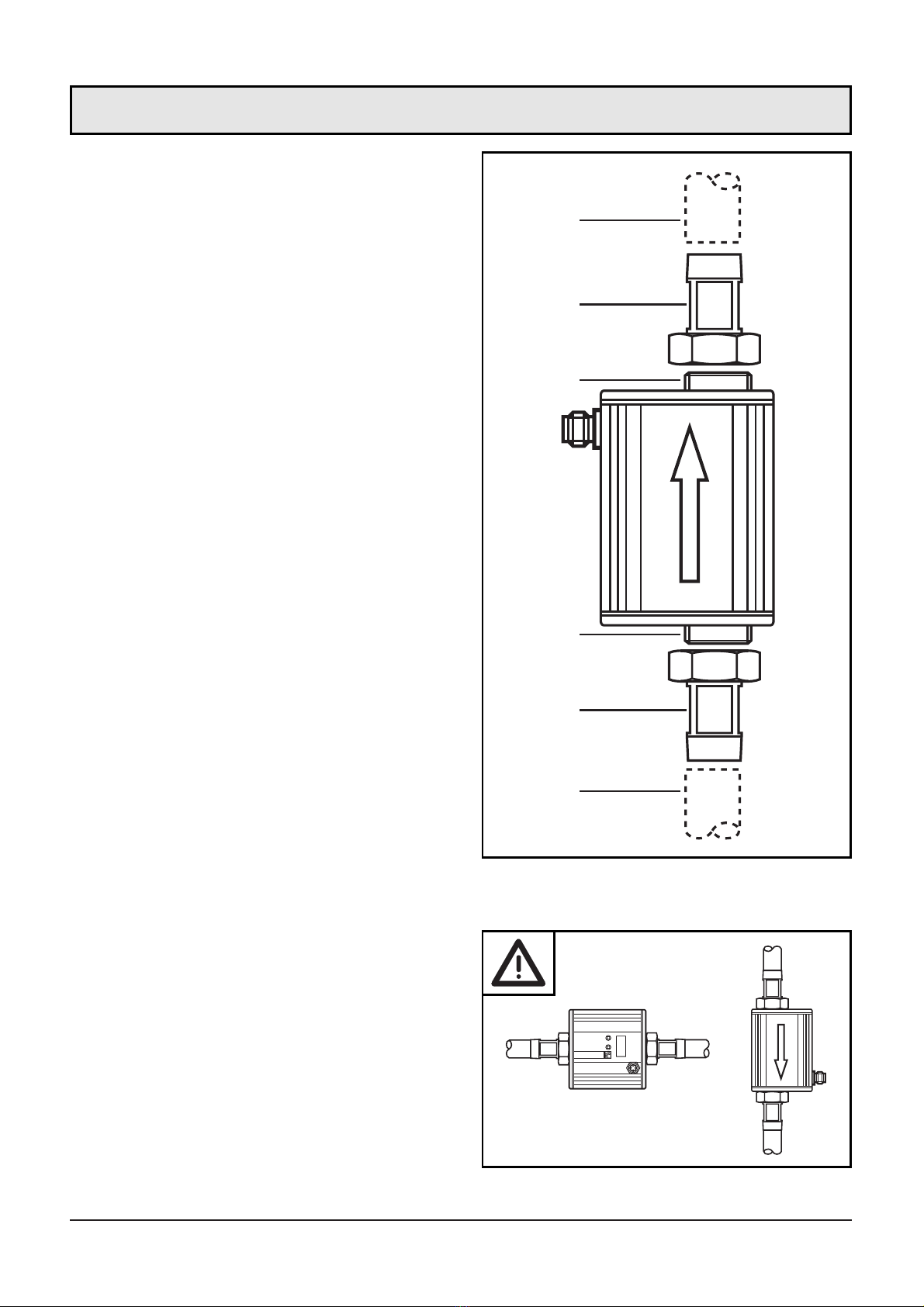

• Schrauben Sie die Adapter (B)

in die Rohrleitung (A) ein.

Adapter sind gesondert als

Zubehör zu bestellen:

Bestell-Nr. E40151 (für

Rohrleitung R½).

Bestell-Nr. E40154 (für

Rohrleitung ½” NPT).

Verwenden Sie zur

Abdichtung ausschließlich die

mitgelieferten Centellen-

dichtungen.

• Bauen Sie das Gerät entspre-

chend der Durchflußrichtung

ein (Pfeil).

• Verschrauben Sie die Adapter

(B) handfest mit den

Anschlüssen (C). Ziehen Sie

dann die beiden Adapter

gegenläufig an (Anzugs-

drehmoment: 30Nm).

Empfehlung:

Ventile, Reduzierungen u. ä. mög-

lichst hinter dem Sensor einbauen.

Während des Betriebs können

Luftblasen im System die Messung

beeinträchtigen. Bei bestimmten

Einbaulagen (a: Gerät senkrecht +

Durchflußrichtung waagrecht;

b: Durchflußrichtung von oben nach

unten) können nach der Montage

Luftblasen im System die Messung

beinträchtigen. Spülen Sie das

System nach der Montage oder

Entlüftung kurz durch (Spülmenge > 3l/min; 0,8gpm).

Montage

Flow direction

Einbaulänge mit Rohradapter

E40151 / E40154: 185 mm.

Mode

/Enter

Set

SP1

SP2

103

°C

m3/h

l/min

Flow direction

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur

Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Um die "limited Voltage" Anforderungen gemäß UL 508 zu

erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle

versorgt und durch eine Überstromeinrichtung abgesichert werden.

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät

folgendermaßen an:

DEUTSCH

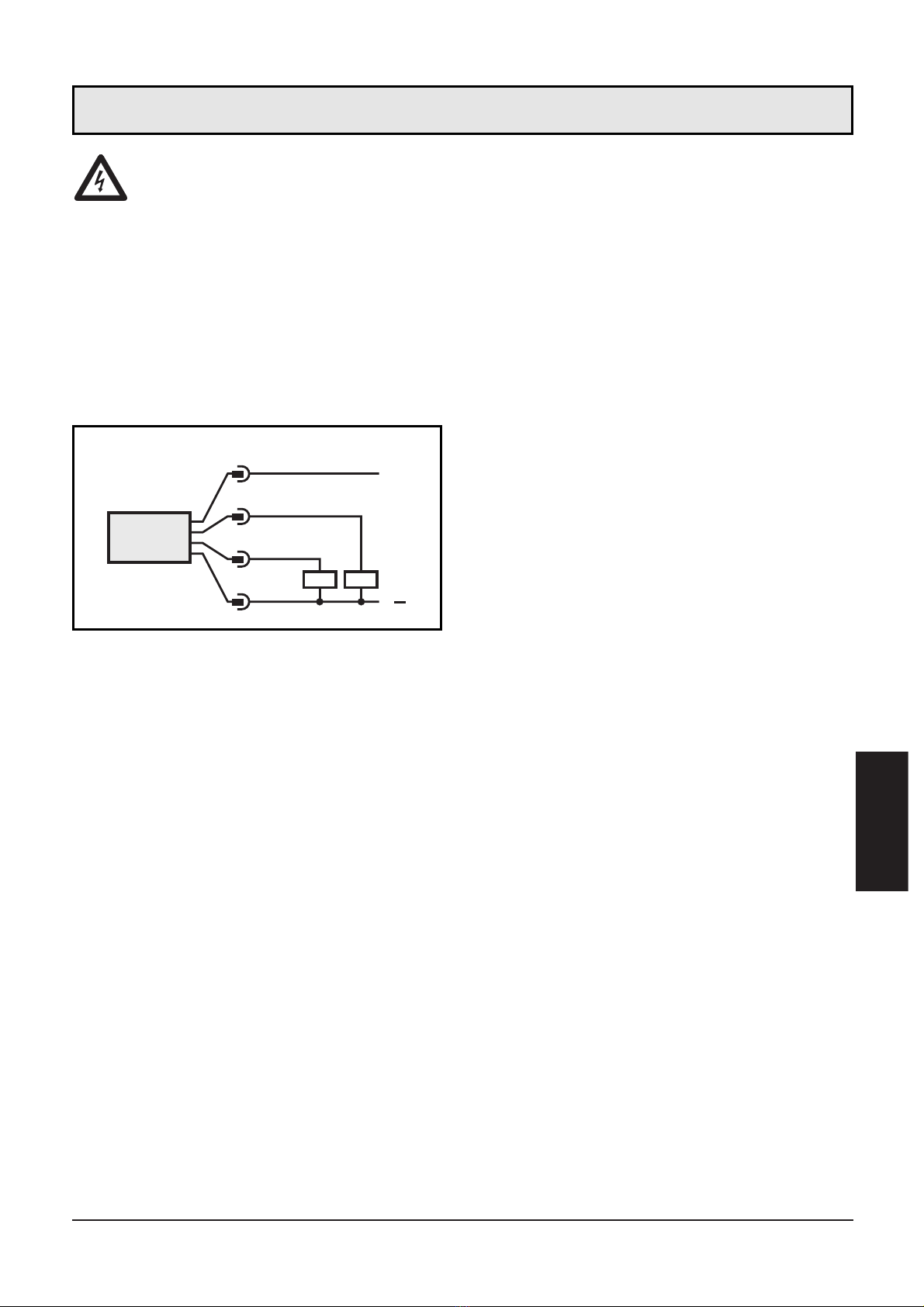

Elektrischer Anschluß

L+

2: OUT2

4: OUT1

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun), 2 = WH (weiß),

3 = BU (blau), 4 = BK (schwarz)

Das Gerät läßt sich elektronisch verriegeln, so daßunbeabsichtigte

Fehleingaben verhindert werden: Drücken Sie im Run-Modus die bei-

den Programmiertasten, bis angezeigt wird. Zum Entriegeln

drücken Sie die Tasten, bis angezeigt wird.

Auslieferungszustand: Nicht verriegelt.

Bei verriegeltem Gerät erscheint kurzzeitig in der Anzeige, wenn

versucht wird, Parameterwerte zu ändern.

Programmieren

Mode

/Enter

Set

Mode

/Enter

Set

Mode

/Enter

Set

Drücken Sie die Taste Mode/Enter,

bis der gewünschte Parameter

im Display erscheint.

Drücken Sie die Taste Set und

halten Sie sie gedrückt.

Der aktuelle Parameterwert wird

5s lang blinkend angezeigt,

danach wird er erhöht*

(schrittweise durch Einzeldruck

oder kontinuierlich durch

Festhalten der Taste).

Drücken Sie kurz die Taste

Mode/Enter (= Bestätigung).

Der Parameter wird erneut ange-

zeigt; der neue Parameterwert

ist wirksam.

4Weitere Parameter verändern:

Beginnen Sie wieder mit Schritt 1.

Programmierung beenden:

Warten Sie 15s oder drücken Sie

die Mode/Enter-Taste, bis wieder

der aktuelle Meßwert erscheint.

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert

laufen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.

Stellen Sie die Anzeigeeinheiten (UniF /UniT) ein, bevor Sie die Werte für die

Parameter SPx und rPx festlegen. Dadurch vermeiden Sie Rundungsfehler bei

der internen Umrechnung auf andere Einheiten und erhalten exakt die

gewünschten Werte. Auslieferungszustand : UniF = Lmin /UniT =°C.

Wird während des Einstellvorgangs 15s lang keine Taste gedrückt, geht das

Gerät mit unveränderten Werten in den Run-Modus zurück.

Indice

Lingue:

Altri manuali IFM Electronic Accessori

IFM Electronic

IFM Electronic efector 250 Manuale utente

IFM Electronic

IFM Electronic efector 300 SU7000 Manuale utente

IFM Electronic

IFM Electronic efector200 OGP50 Series Manuale utente

IFM Electronic

IFM Electronic Efector 150 KG5070 Manuale utente

IFM Electronic

IFM Electronic efector250 E2M250 Manuale utente

IFM Electronic

IFM Electronic Efector 200 Manuale utente

IFM Electronic

IFM Electronic efector300 SI1004 Manuale utente

IFM Electronic

IFM Electronic efector160 LI214 Series Manuale utente

IFM Electronic

IFM Electronic LR2059 Manuale utente

IFM Electronic

IFM Electronic efector 200 O5D15 Series Manuale utente

IFM Electronic

IFM Electronic O5H Manuale utente

IFM Electronic

IFM Electronic PN7000 Manuale utente

IFM Electronic

IFM Electronic efector150 KQ6 Manuale utente

IFM Electronic

IFM Electronic Efector 200 Manuale utente

IFM Electronic

IFM Electronic Efector 500 PL2058 Manuale utente

IFM Electronic

IFM Electronic SM6000 Manuale utente

IFM Electronic

IFM Electronic efector 800 VSE100 Manuale utente

IFM Electronic

IFM Electronic efector 200 OW Series Manuale utente

IFM Electronic

IFM Electronic efector 200 OT Manuale utente

IFM Electronic

IFM Electronic efector200 OGT3 Series Manuale utente

IFM Electronic

IFM Electronic efector100 GG507S Manuale utente

IFM Electronic

IFM Electronic efector 500 PI00 A Series Manuale utente

IFM Electronic

IFM Electronic Efector 300 Manuale utente

IFM Electronic

IFM Electronic efector 200 OG laser Manuale utente

Manuali Accessori popolari di altre marche

Hillco

Hillco 2810 Manuale utente

Siemens

Siemens QSA2700D Manuale dell'operatore

Contours

Contours ZY024 Manuale utente

Saivod

Saivod VS621 Manuale utente

Virtuox

Virtuox VirtuCLEAN 2.0 Manuale utente

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Manuale utente

Z-Wave

Z-Wave HSD-200Z Manuale utente

turck

turck FMX-IM-2UPLI63FX Manuale utente

Decagon Devices

Decagon Devices 10HS Manuale utente

UPPAbaby

UPPAbaby Cup Holder Manuale utente

Elko

Elko SmartSensor Leakage Wireless Manuale utente

Grizzly

Grizzly H8371 Manuale utente

Panasonic

Panasonic HG-T Series Manuale utente

DigiDesign

DigiDesign 888/24 I/O Manuale utente

PROZIS

PROZIS QUAY Manuale utente

patagonia

patagonia PSI Vest Manuale utente

SFC Energy

SFC Energy EFOY GO! Manuale utente

Axminster

Axminster Tooling Stylus Tip Ballpoint Pen Kit Manuale utente

IFM Electronic efector 300 SU7200 Manuale utente

Manuali Accessori popolari di altre marche
