IFM Electronic Efector 300 SA3010 Manuale utente

Bedienungsanleitung

Operating instructions

Notice utilisateurs

Strömungswächter

Flow monitor

Contrôleur de

débit d’eau

SA3010

DEUTSCH

ENGLISHFRANÇAIS

Seite 2

DEUTSCH

Bedien- und Anzeigeelemente . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Maßzeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . Seite 5

Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

Programmieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9

Betrieb / Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9

Technik-Information / Funktionsweise / Parameter . . . . . . . . . . Seite 10

Einstellbare Parameter . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10

Meßgenauigkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 13

Hysteresefunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 13

Fensterfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 13

Skalieren des Meßbereichs (Analogausgang) . . . . . . . . . . . Seite 14

Kundenseitige Kalibrierung (CGA) . . . . . . . . . . . . . . . . . . Seite 15

Anlaufüberbrückungszeit (dSt) . . . . . . . . . . . . . . . . . . . . . Seite 15

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 17

Inhalt

ENGLISH

Controls and visual indication . . . . . . . . . . . . . . . . . . . . . . . . page 18

Scale drawing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 18

Function and features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 19

Operating modes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 20

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 21

Electrical connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 22

Programming . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 23

Operation / maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 23

Technical informations / Functioning / Parameters . . . . . . . . . . page 24

Adjustable parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . page 24

Measurement accuracy . . . . . . . . . . . . . . . . . . . . . . . . . . page 27

Hysteresis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 27

Window function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 27

Scaling the measuring range (analog output) . . . . . . . . . . page 28

Customer-specific calibration (CGA) . . . . . . . . . . . . . . . . . page 29

Start-up delay (dSt) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 29

Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 31

Contents

FRANÇAIS

Eléments de service et d’indication . . . . . . . . . . . . . . . . . . . . .page 32

Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 32

Fonctionnement et caractéristiques . . . . . . . . . . . . . . . . . . . . page 33

Modes de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . page 34

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 35

Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 36

Programmation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 37

Fonctionnement / Maintenance . . . . . . . . . . . . . . . . . . . . . . . page 37

Informations techniques / Fonctions / Paramètres . . . . . . . . . . page 38

Paramètres réglables . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 38

Erreur de mesure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 41

Hystérésis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 41

Fonction fenêtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 41

Réglage de l'étendue de mesure (sortie analogique) . . . . . page 42

Calibrage spécifique au client (CGA) . . . . . . . . . . . . . . . . . page 43

Temporisation de démarrage (dSt) . . . . . . . . . . . . . . . . . . page 43

Données techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 45

Contenu

Seite 3

RUN

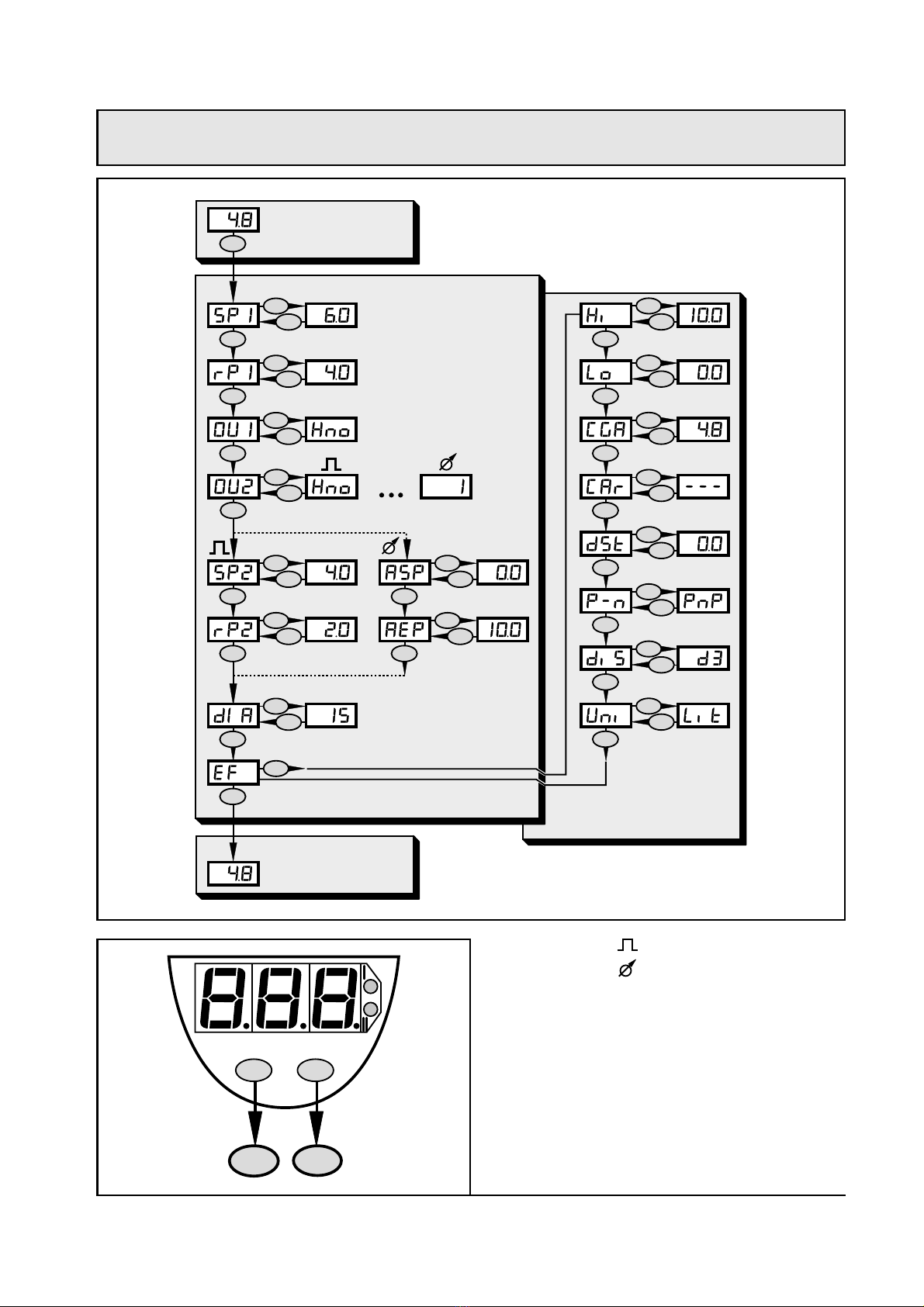

Menü-Übersicht / Menu structure / Structure du menu

Mode/Enter Set

OU2 = Hno, Hnc, Fno, Fnc

OU2 = I, U

Seite 4

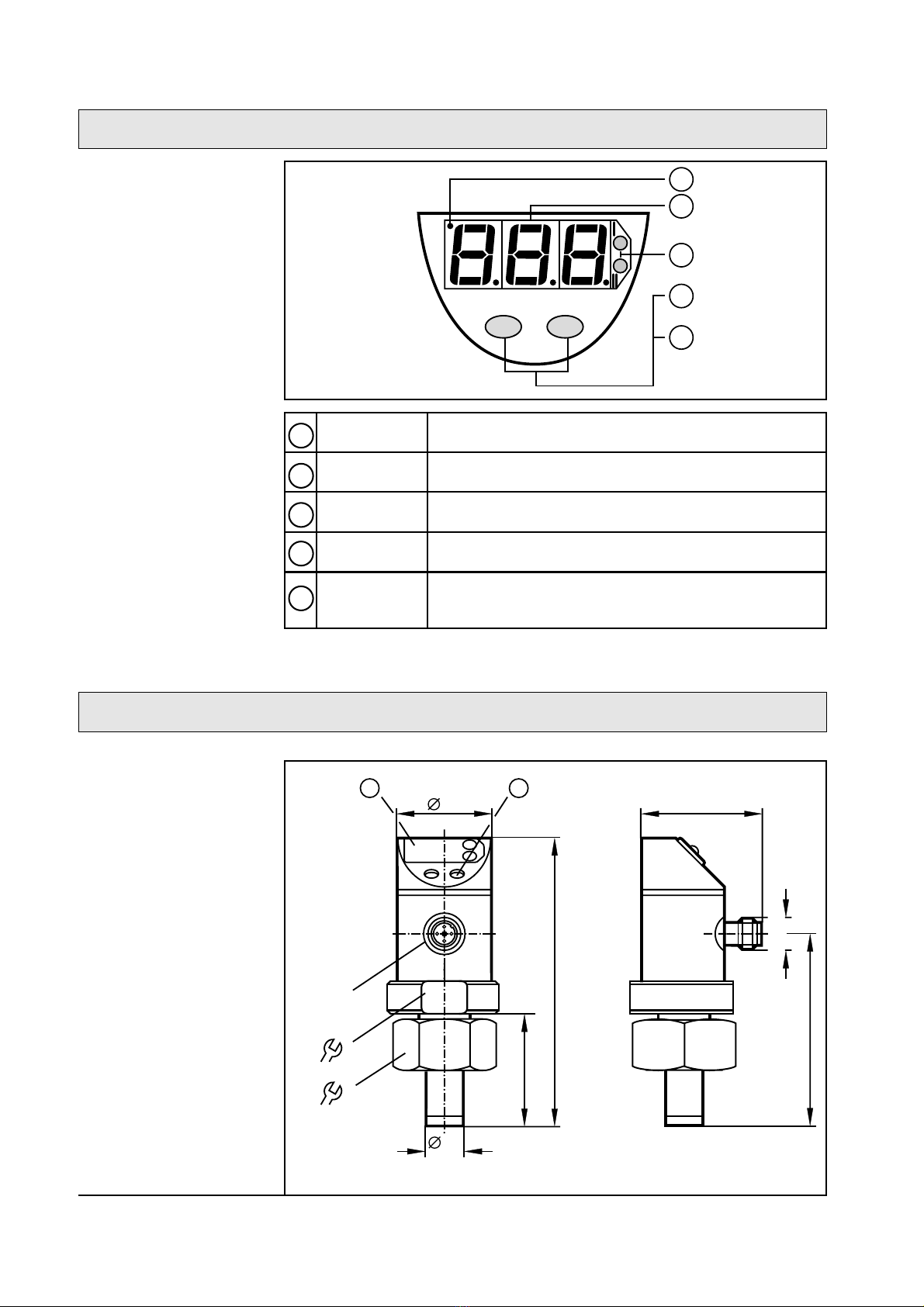

Bedien- und Anzeigeelemente

Maßzeichnung

Mode/Enter Set

7-Segment-

Anzeige Anzeige der aktuellen Strömungsgeschwindigkeit1),

Anzeige der Parameter und Parameterwerte

Kalibrier-Indi-

kator Aktiv, wenn kundenseitige Kalibrierung

durchgeführt wurde

2 x LED rot Anzeige des Schaltzustands;

leuchtet, wenn Ausgang I / II durchgeschaltet ist

Einstelltaste

Mode / Enter Anwahl der Parameter und Bestätigen der

Parameterwerte

Einstelltaste

Set

Einstellen der Parameterwerte

(kontinuierlich durch Dauerdruck; schrittweise durch

Einzeldruck)

1)LPH (Liter/h)-Wert bei Nennweite 19 und 24 = Anzeigewert ×10

102

M12x1

1: 7-Segment-Anzeige / 2: Programmiertaste

•Der Strömungswächter erfaßt den Durchflußvon Wasser,

•zeigt ihn durch ein Display an

(max. Anzeige: Meßbereichsendwert + 20%)

•und erzeugt 2 Ausgangssignale entsprechend der eingestellten

Ausgangskonfiguration.

Wasser (Beachten Sie den Wartungshinweis Seite 9)

•Für nahtlose Präzisionsstahlrohre nach DIN 2391 Teil 1 und T-Stücke

nach DIN 2353.

•Parametrierbar für T-Stücke mit Nennweite 15mm, 19mm oder 24mm.

Seite 5

DEUTSCH

Einsatzbereich

Meßbereich

Anzeigebereich

p-schaltend (PnP)

Ausgang 1 Ausgang 2

Schaltlogik

(gilt für beide Schaltausgänge)

Schaltfunktion

(Ausgang 1 und Ausgang 2;

Funktion getrennt je Ausgang

einstellbar)

n-schaltend (nPn)

4 ... 20 mA (I)

Analogausgang

(nur Ausgang 2) 0 ... 10 V (U)

Hysteresefunktion / Schließer (Hno)

Hysteresefunktion / Öffner (Hnc)

Fensterfunktion / Schließer (Fno)

Fensterfunktion / Öffner (Fnc)

Bestimmungsgemäße Verwendung

Nennweite

15mm QL 18-18-18 18 x 1,5

19mm QL 22-18-22 22 x 1,5

24mm QL 28-18-28 28 x 2

T-Stück Rohr

Liter / min 0 ... 12

0 ... 3,17 0 ... 6,34 0 ... 12,7

0 ... 720 0 ... 1 440 0 ... 2 880

0 ... 190 0 ... 380 0 ... 763

0 ... 0,72 0 ... 1,44 0 ... 2,88

15 19 24

0 ... 24 0 ... 48

Gallons/ min

Liter / h1)

Gallons / h

Kubikmeter / h

für Nennweite

1)Bei Nennweite 19 und 24 wird 1/10 des Meßwerts angezeigt. Daher muß

der Anzeigewert mit Faktor 10 multipliziert werden.

Beispiel: Anzeigewert = 98;realer Wert = 98 * 10 = 980 LPH

Liter / min 0 ... 10

0 ... 2,64 0 ... 5,28 0 ... 10,6

0 ... 600 0 ... 1 200 0 ... 2 400

0 ... 158 0 ... 317 0 ... 636

0 ... 0,60 0 ... 1,20 0 ... 2,40

15 19 24

0 ... 20 0 ... 40

Gallons/ min

Liter / h1)

Gallons / h

Kubikmeter / h

für Nennweite

Normaler Arbeitsbetrieb

Nach Einschalten der Versorgungsspannung und Ablauf der Bereit-

schaftsverzögerungszeit* (ca. 10s) befindet sich das Gerät im Run-

Modus. Es führt seine Überwachungsfunktion aus und gibt Ausgangs-

signale entsprechend den eingestellten Parametern. Das Display zeigt

den aktuellen Durchflußan (kann ausgeschaltet werden; →Seite 12).

Die roten LEDs signalisieren den Schaltzustand der Ausgänge.

*Während der Bereitschaftsverzögerungszeit werden kurz die

wichtigsten Parameterwerte im Display angezeigt, danach erscheint

der aktuelle Meßwert. Ist das Display ausgeschaltet (diS =OFF), wer-

den ebenfalls die wichtigsten Parameterwerte angezeigt, danach für

15s der aktuelle Meßwert, danach verlischt die Anzeige.

Während der Bereitschaftsverzögerungszeit sind beide Ausgänge ent-

sprechend der Programmierung geschaltet: EIN bei Schließerfunktion

(Hno / Fno) und AUS bei Öffnerfunktion (Hnc / Fnc).

Beachten Sie: Bei Betrieb mit Hysteresefunktion bleiben die Ausgän-

ge auch nach Ablauf der Bereitschaftsverzögerungszeit in diesem

Schaltzustand, wenn die Strömung zwischen SPx und rPx liegt.

Ist Ausgang 2 als Analogausgang konfiguriert, liegt das Ausgangssig-

nal während der Bereitschaftsverzögerungszeit beim Maximalwert.

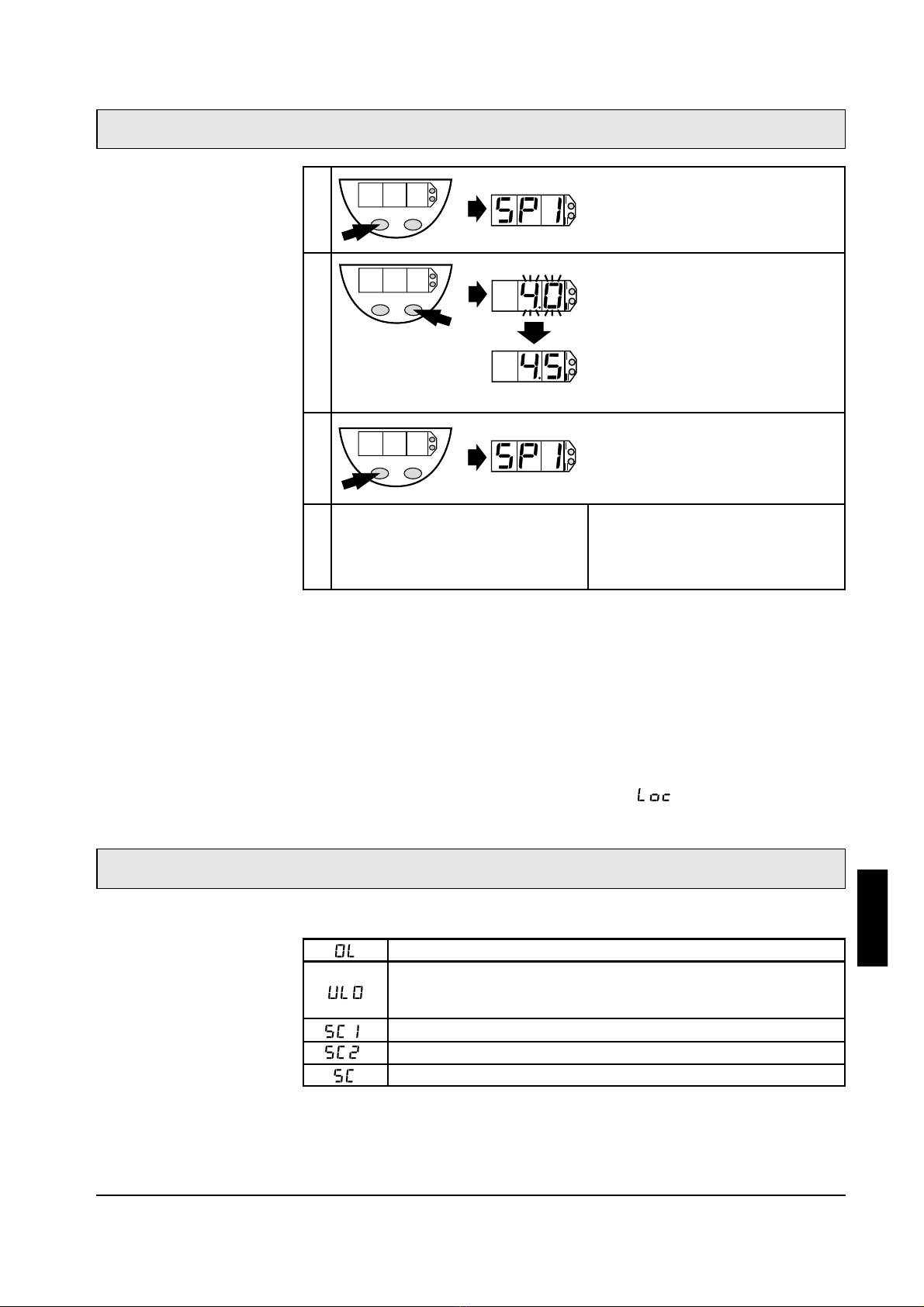

Anzeige der Parameter und der eingestellten Parameterwerte

Das Gerät geht durch kurzen Druck auf die Taste “Mode/Enter”in den

Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig

davon können die eingestellten Parameterwerte abgelesen werden:

•Kurzer Druck auf die Taste “Mode/Enter”blättert durch die Para-

meter.

•Kurzer Druck auf die Taste “Set”zeigt für ca. 15s den zugehörigen

Parameterwert. Nach weiteren 15s geht das Gerät zurück in den

Run-Modus.

Einstellen der Parameterwerte

Das Gerät geht in den Programmiermodus, wenn ein Parameter ange-

wählt ist und danach die Taste “Set”länger als 5s gedrückt wird (der

Parameterwert wird blinkend angezeigt, danach fortlaufend erhöht).

Das Gerät verbleibt auch hier intern im Arbeitsbetrieb. Es führt seine

Überwachungsfunktionen mit den bestehenden Parametern weiter

aus, bis die Veränderung abgeschlossen ist. Sie können den Parame-

terwert mit Hilfe der Taste “Set”ändern und mit der Taste

“Mode/Enter”bestätigen. Das Gerät geht in den Run-Modus zurück,

wenn danach 15s lang keine Taste mehr gedrückt wird.

Seite 6

Run-Modus

Display-Modus

Programmier-Modus

Betriebsarten

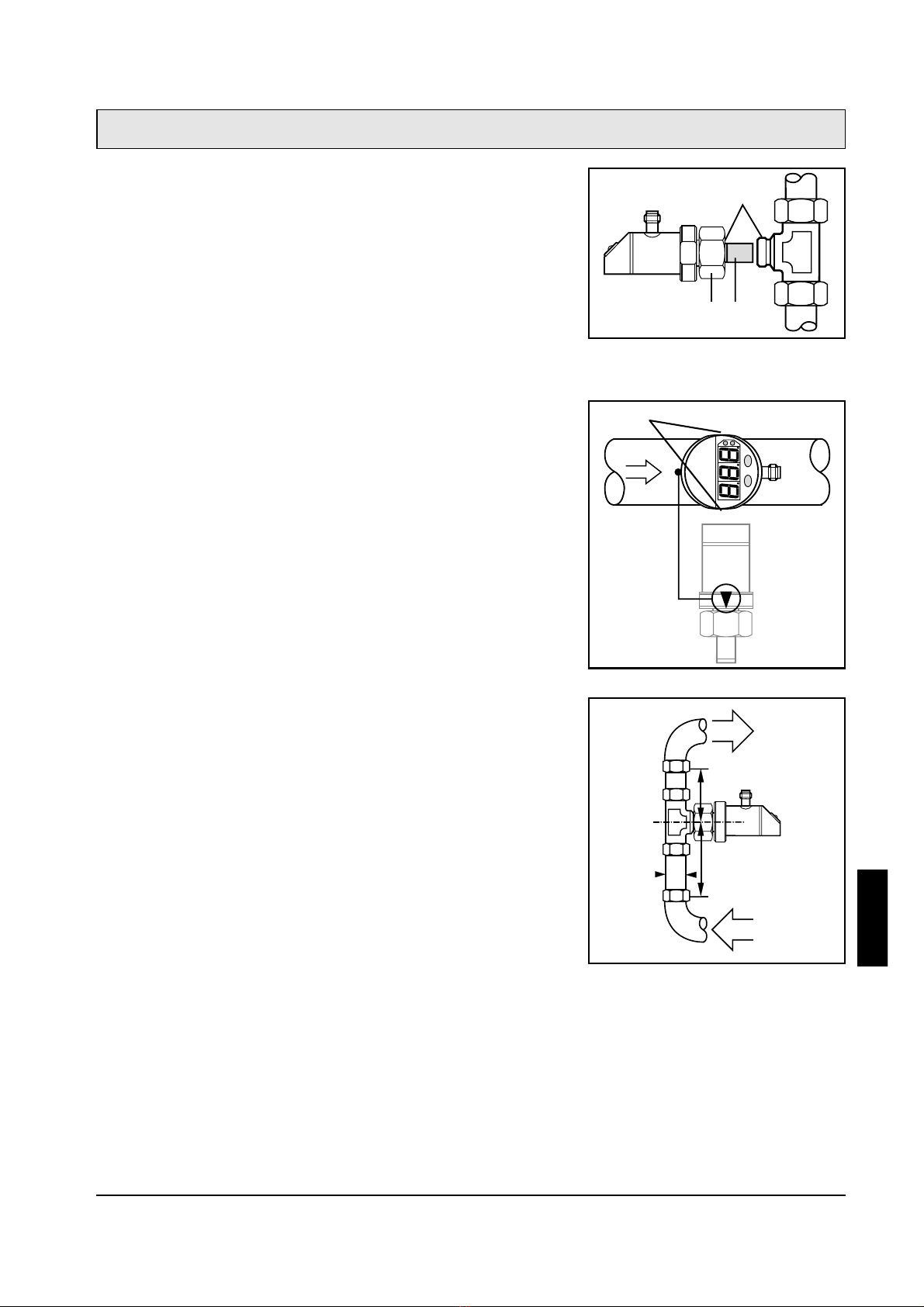

Fetten Sie die Überwurfmutter

(A) mit Schmierpaste ein, um

mehrmaliges Lösen und Festzie-

hen der Mutter zu gewährleisten.

Achtung: Es darf kein Fett auf die

Sensorspitze gelangen.

Entfernen Sie die Schutzkappe

(B) der Sensorspitze. Setzen Sie

das Gerät in das T-Stück ein.

Richten Sie es aus: Schlüsselfläche

in Rohrlängsachse; Markierungs-

pfeil des Geräts möglichst zur

Anströmseite.

Ziehen Sie die Überwurfmutter

an (Anzugsmoment max. 70 Nm).

Halten Sie dabei das Gerät in sei-

ner Ausrichtung.

Nach der Montage können Sie

das Oberteil des Sensors so dre-

hen, daßdas Display optimal

sichtbar ist.

Um Fehlfunktionen zu vermei-

den, müssen Mindestabstände

zwischen Strömungswächter und

Krümmungen, Ventilen, Reduzie-

rungen u. ä. eingehalten werden:

•Mindestens 10 mal Rohrdurch-

messer an der Anströmseite (A).

•Mindestens 5 mal Rohrdurch-

messer an der Abströmseite (B).

(Die Angaben gelten für laminare

Strömungsverhältnisse).

Seite 7

DEUTSCH

Schritt 1

Schritt 2

Mindestabstände

min.

10 x D

min.

5 x D

Fett

Schlüsselfläche

Montage

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur

Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät

folgendermaßen an:

Seite 8

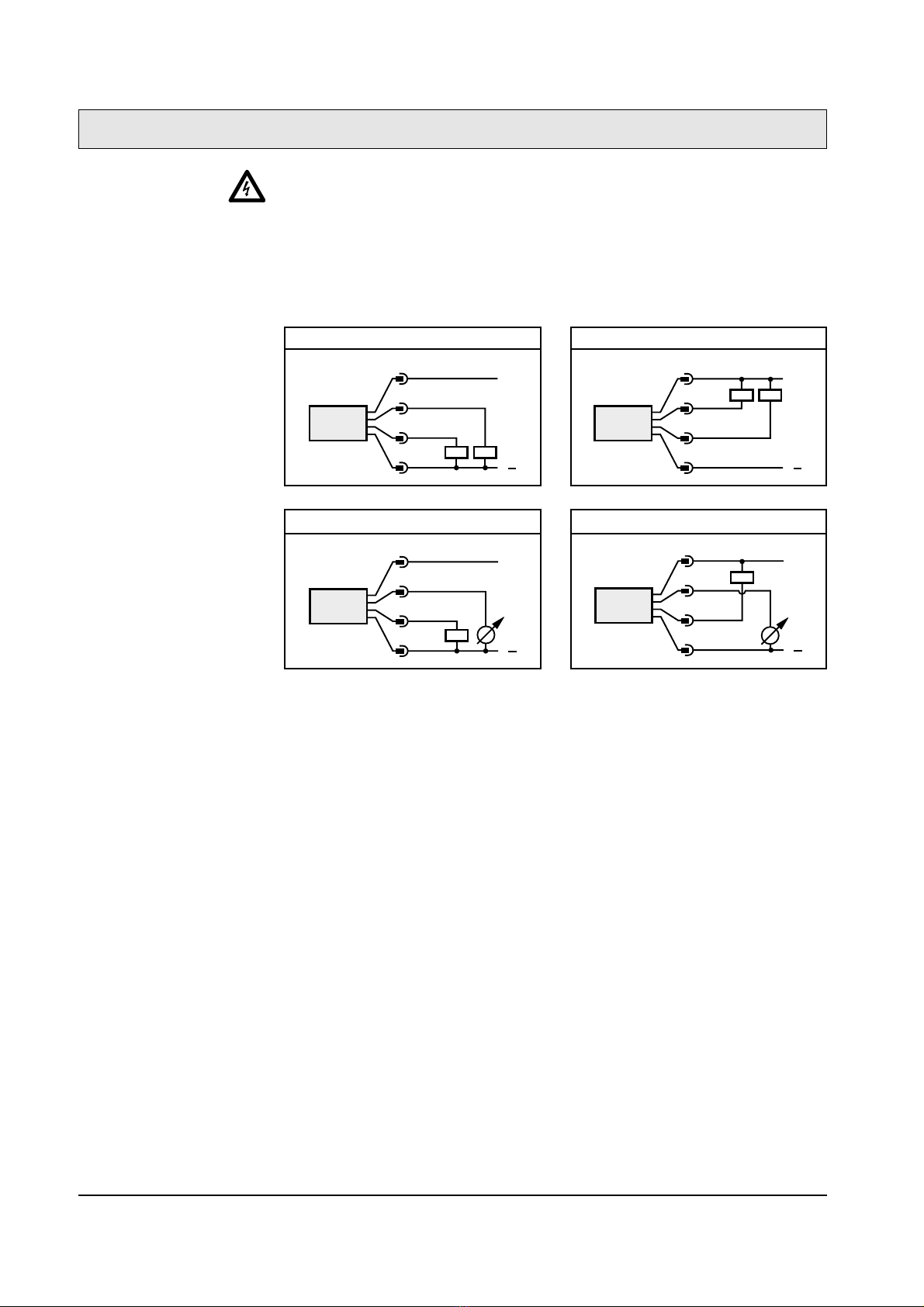

Elektrischer Anschluß

L+

2: OUT2

4: OUT1

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)

2 x p-schaltend

L+

2: OUT2

4: OUT1

2 x n-schaltend

L+

2: OUT2

4: OUT1

1 x p-schaltend / 1 x analog

L+

2: OUT2

4: OUT1

1 x n-schaltend / 1 x analog

Wird während des Einstellvorgangs 15s lang keine Taste gedrückt,

geht das Gerät mit unveränderten Werten in den Run-Modus zurück.

Das Gerät läßt sich elektronisch verriegeln, so daßunbeabsichtigte

Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang

die beiden Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät

verriegelt oder entriegelt. Auslieferungszustand: Nicht verriegelt.

Bei verriegeltem Gerät erscheint kurzzeitig in der Anzeige, wenn

versucht wird, Parameterwerte zu ändern.

Prüfen Sie nach Montage, elektrischem Anschlußund Programmie-

rung, ob das Gerät sicher funktioniert.

Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen.

Reinigen Sie sie gegebenenfalls mit einem weichen Tuch. Fest anhaf-

tende Ablagerungen (z. B. Kalk) lassen sich mit handelsüblichem Essig-

reiniger entfernen.

Seite 9

DEUTSCH

Einstellbare Parameter

→Seite 10

Menüstruktur

→ Ausklappseite

Timeout

Verriegeln /

Entriegeln

Störanzeigen

Reinigungshinweis

Mode/Enter Set

Drücken Sie die Taste Mode/Enter,

bis der gewünschte Parameter

im Display erscheint.

Drücken Sie die Taste Set und

halten Sie sie gedrückt.

Der aktuelle Parameterwert wird

5s lang blinkend angezeigt,

danach wird er erhöht*

(schrittweise durch Einzeldruck

oder kontinuierlich durch Festhal-

ten der Taste).

Drücken Sie kurz die Taste

Mode/Enter (= Bestätigung).

Der Parameter wird erneut ange-

zeigt; der neue Parameterwert

ist wirksam.

4Weitere Parameter verändern:

Beginnen Sie wieder mit Schritt 1.

Programmierung beenden:

Warten Sie 15s oder drücken Sie

die Mode/Enter-Taste, bis wieder

der aktuelle Meßwert erscheint.

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert

laufen. Danach beginnt der Durchlauf wieder beim minimalen Einstellwert.

Programmieren

Überströmung (Durchfluß> 120% des Meßbereichsendwerts)

blinkend: Kurzschlußin Schaltausgang 1

blinkend: Versorgungsspannung zu gering (< 19 V).

Die Schaltausgänge werden zurückgesetzt,

das Analogsignal wird auf 0V / 0mA zurückgesetzt

blinkend: Kurzschlußin Schaltausgang 2

blinkend: Kurzschlußin beiden Schaltausgängen

Betrieb / Wartung

Seite 10

Einstellbare

Parameter

Menüstruktur: →Ausklappseite

Technik-Informationen / Funktionsweise / Parameter

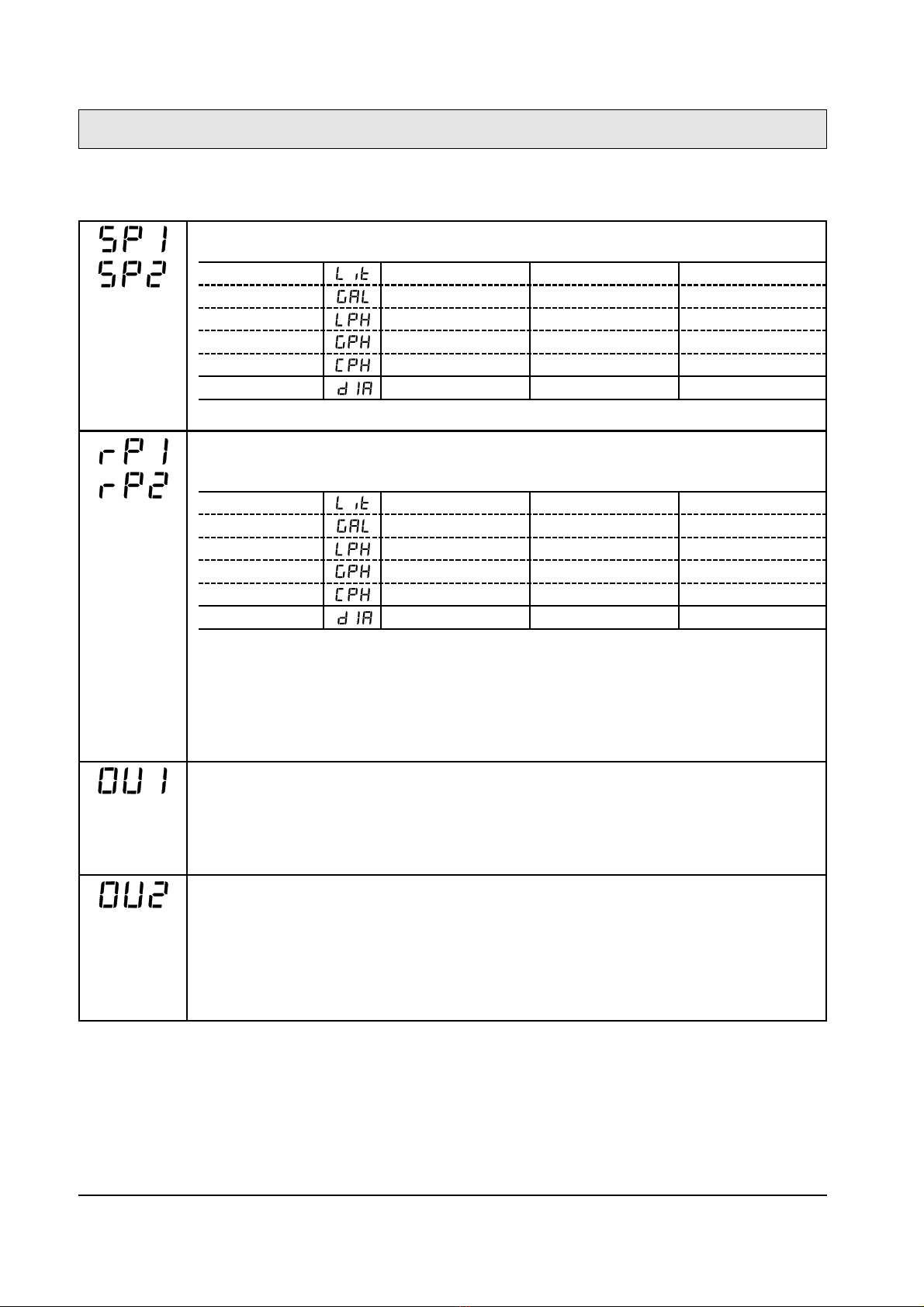

Schaltpunkt 1 / 2: Oberer Grenzwert, bei dem der Ausgang seinen Schaltzustand ändert.

Einstellbereich (in Klammern: Schrittweite):

Rückschaltpunkt 1 / 2: Unterer Grenzwert, bei dem der Ausgang seinen Schaltzustand

ändert.

Einstellbereich (in Klammern: Schrittweite):

SP2 ist nur aktiv, wenn OU2 =Hno, Hnc, Fno oder Fnc

rPx ist stets kleiner als SPx. Es können nur Werte eingegeben werden, die unter dem Wert

für SPx liegen.

Bei Veränderung des Schaltpunkts wird der Rückschaltpunkt mitgeführt (die Hysterese

bleibt konstant).

Ist die Hysterese größer als der neue Schaltpunkt, wird sie automatisch reduziert: rPx wird

auf den minimalen Einstellwert gesetzt (0,0).

rP2 ist nur aktiv, wenn OU2 =Hno, Hnc, Fno oder Fnc

Liter / min 0,1 ... 12 (0,1)

0,03 ... 3,17 (0,01) 0,05 ... 6,34 (0,01) 0,1 ... 12,7 (0,1)

6 ... 720 (1) 10 ... 1 440 (10) 20 ... 2 880 (10)

2 ... 190 (1) 3 ... 380 (1) 6 ... 763 (1)

0,01 ... 0,72 (0,01) 0,01 ... 1,44 (0,01) 0,02 ... 2,88 (0,01)

15 19 24

0,2 ... 24 (0,1) 0,4 ... 48 (0,1)

Gallons/ min

Liter / h1)

Gallons / h

Kubikmeter / h

für Nennweite

Liter / min 0,0 ... 11,9 (0,1)

0,00 ... 3,14 (0,01) 0,00 ... 6,29 (0,01) 0,0 ... 12,6 (0,1)

0 ... 714 (1) 0 ... 1 430 (10) 0 ... 2 860 (10)

0 ... 188 (1) 0 ... 377 (1) 0 ... 757 (1)

0,00 ... 0,71 (0,01) 0,00 ... 1,43 (0,01) 0,00 ... 2,86 (0,01)

15 19 24

0,0 ... 23,8 (0,1) 0,0 ... 47,6 (0,1)

Gallons/ min

Liter / h1)

Gallons / h

Kubikmeter / h

für Nennweite

Konfiguration für Ausgang 1

Es sind 4 Schaltfunktionen einstellbar:

- Hno = Hysteresefunktion / normally open (Schließer)

- Hnc = Hysteresefunktion / normally closed (Öffner)

- Fno = Fensterfunktion / normally open (Schließer)

- Fnc = Fensterfunktion / normally closed (Öffner)

Konfiguration für Ausgang 2

Es sind 4 Schaltfunktionen und 2 Analogsignale einstellbar:

- Hno = Hysteresefunktion / normally open (Schließer)

- Hnc = Hysteresefunktion / normally closed (Öffner)

- Fno = Fensterfunktion / normally open (Schließer)

- Fnc = Fensterfunktion / normally closed (Öffner)

- I= Analogausgang 4 ... 20 mA

- U= Analogausgang 0 ... 10 V

1)Bei Nennweite 19 und 24 wird 1/10 des Meßwerts angezeigt. Daher mußder Anzeige-

wert mit Faktor 10 multipliziert werden.

Beispiel: Anzeigewert = 98;realer Wert = 98 * 10 = 980 LPH

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali IFM Electronic Strumento di misura

IFM Electronic

IFM Electronic Efector 300 Manuale utente

IFM Electronic

IFM Electronic efector300 SD6000 Manuale utente

IFM Electronic

IFM Electronic SI5006 Manuale utente

IFM Electronic

IFM Electronic efector300 SD8001 Manuale utente

IFM Electronic

IFM Electronic Efector 300 SI0556 Manuale utente

IFM Electronic

IFM Electronic efector 300 SD6101 Manuale utente

IFM Electronic

IFM Electronic efector300 SD6050 Manuale utente

IFM Electronic

IFM Electronic efector 300 SI0508 Manuale utente

IFM Electronic

IFM Electronic efector300 SD6001 Manuale utente

IFM Electronic

IFM Electronic efector300 SM0510 Manuale utente

IFM Electronic

IFM Electronic SD0550 Manuale utente

IFM Electronic

IFM Electronic efector 200 OJ50 Series Manuale utente

IFM Electronic

IFM Electronic efector300 SD6101 Manuale utente

IFM Electronic

IFM Electronic PG24 Series Manuale utente

IFM Electronic

IFM Electronic Efector 300 SD8000 Manuale utente

IFM Electronic

IFM Electronic efector300 SD5000 Manuale utente

IFM Electronic

IFM Electronic efector300 SI5000 Manuale utente

IFM Electronic

IFM Electronic efector 300 SD9000 Manuale utente

IFM Electronic

IFM Electronic Efector 300 SI1007 Manuale utente

IFM Electronic

IFM Electronic efector 300 SV Series Manuale utente

IFM Electronic

IFM Electronic Efector 500 Manuale utente

IFM Electronic

IFM Electronic SD6050 Manuale utente

IFM Electronic

IFM Electronic efector 300 SL0106 Manuale utente

IFM Electronic

IFM Electronic SM9000 Manuale utente

Manuali Strumento di misura popolari di altre marche

Suaoki

Suaoki D40 Manuale utente

Elster

Elster BK-G1.6 Manuale utente

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuale

Duratool

Duratool D03128 Manuale utente

Vega

Vega VEGAPULS 65 Manuale utente

Tonghui

Tonghui TH2618B Manuale utente

Tenmars

Tenmars TM-801 Manuale utente

MSR

MSR 145 Manuale utente

TPS

TPS WP-82 Manuale utente

ELMETRON

ELMETRON CP-511 Manuale utente

PCB Piezotronics

PCB Piezotronics 003C30 Manuale utente

Tenma

Tenma 72-10465 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promag 50 Specifiche tecniche

Siemens

Siemens SITRANS F Coriolis FCT030 Manuale elenco delle parti

KLINGER

KLINGER CMF V Series Manuale utente

EXFO

EXFO FTB-2 Manuale operativo e di manutenzione

Keysight

Keysight M8290A Manuale utente

ADTEK

ADTEK MW-5 Manuale utente
