La posizione i fissaggio risulta completamente in ifferente ai fini el funzionamento.
Prima i proce ere alla installazione, verificare che i ati i targa (tensione, corrente,
frequenza) corrispon ano a quelli effettivi i rete.

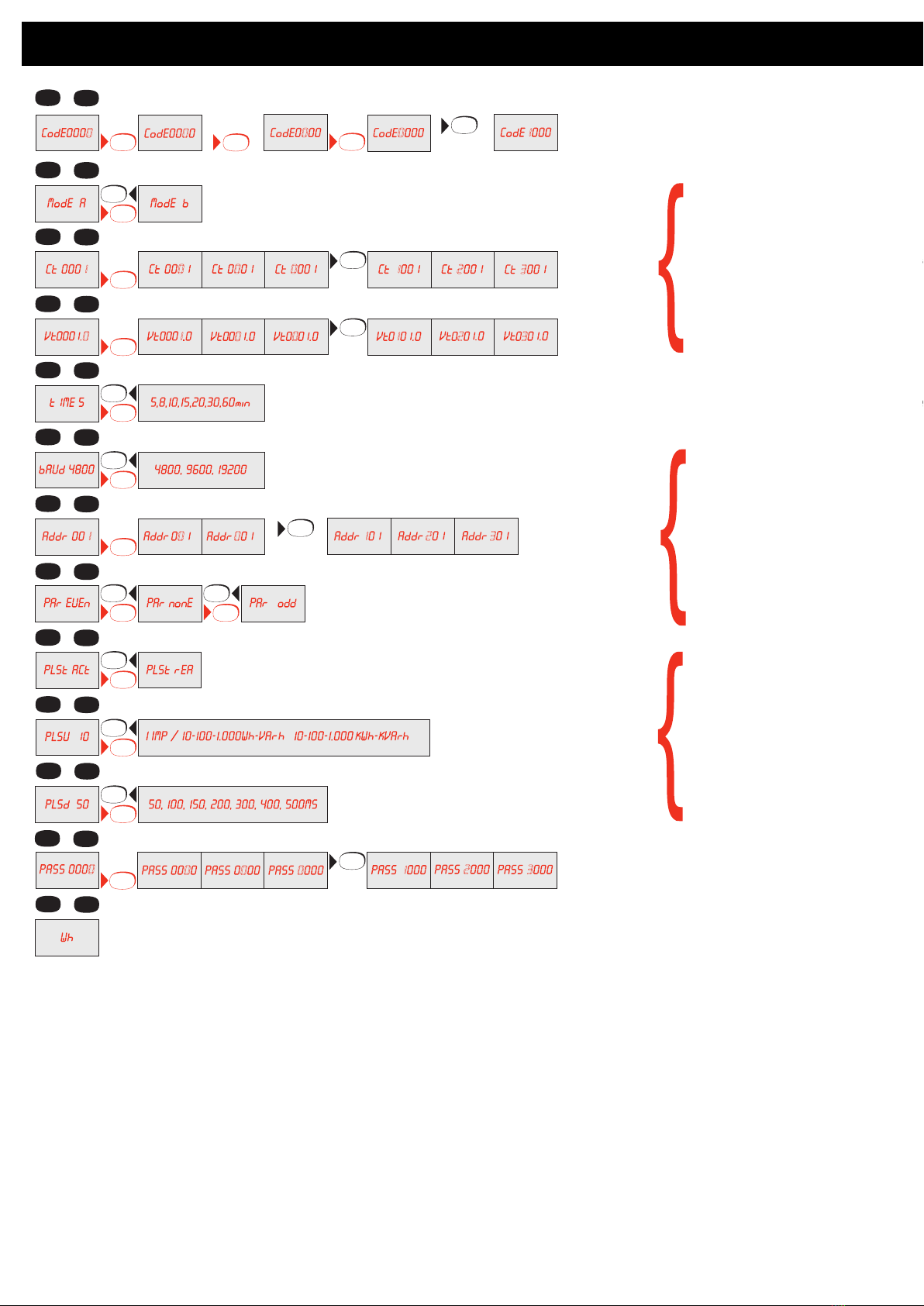

• PARAMETRI PROGRAMMABILI
PASSWORD
L’ingresso al menù i programmazione è protetto a una passwor numerica i accesso
(valore stan ar 1000). In fase i programmazione è possibile mo ificare la passwor i
accesso alla programmazione con un valore personalizzato (il valore impostato eve esse-
re compreso tra 0001 e 8999).
ATTENZIONE! è in ispensabile registrare e conservare in mo o sicuro la passwor impo-
stata, per poter acce ere in futuro al menù i programmazione.
CONNESSIONE
Lo strumento può essere utilizzato per inserzione su linea monofase o trifase (3 o 4 fili).
Scegliere il tipo i inserzione esi erata e rispettare scrupolosamente nei cablaggi lo sche-
ma i inserzione.
Una inesattezza nei collegamenti è inevitabilmente causa i misure falsate o i anni allo
strumento.
Tabella 1
La configurazione ell’ingresso, eve essere completata con la programmazione a tastie-
ra el tipo i inserzione selezionato e egli eventuali rapporti TA e TV esterni.
1Valore da impostare in programmazione
ATTENZIONE! accertarsi ella esatta corrispon enza tra lo schema i inserzione utilizzato
e la configurazione effettuata a tastiera.
RAPPORTO TA – TV ESTERNI
Ct = rapporto primario/secon ario TA (es.TA800/5A Ct=160)
Vt = rapporto primario/secon ario TV (es.TV20.000/100V Ct=200,0)
Ct: selezionabile nel campo 1...9999
Vt: selezionabile nel campo 1,0...1500,0
Massimo rapporto impostabile CtxVt = 5.000.000 (TA/1A) oppure 1.000.000 (TA/5A)
ATTENZIONE! per inserzione iretta, impostare Ct=0001 e Vt=001,0
POTENZA MEDIA
Tempo di integrazione: 5, 8, 10, 15, 20, 30, 60min
Azzeramento valore massimo memorizzato
COMUNICAZIONE RS485
Velocità di trasmissione: 4800, 9600, 19200 bit/secon o
N° indirizzo: 1...255
Bit parità: pari - ispari - nessuno
USCITA IMPULSI
Grandezza associata: energia attiva o reattiva
Peso impulsi: 1imp/10 – 100 - 1.000Wh opp. varh 10 - 100 - 1000kWh opp. Kvarh
Durata impulso: 50 – 100 – 150 – 200 – 300 – 400 – 500ms
ENERGIA
Azzeramento energia parziale attiva o reattiva.
ISTRUZIONI PER L’INSTALLAZIONE
Working is not affecte , in any way, by the mounting position.
Before mounting, it is necessary to verify that ata on the label (voltage, current, frequency)
correspon to the real network ones.
• PROGRAMMABLE PARAMETERS
PASSWORD
Login to programming menu is protecte by an access numeric passwor (stan ar value
1000).
During programming it is possible to mo ify the programming access passwor with a
customize value (loa e value must be between 0001 an 8999).
ATTENTION ! For future accesses to the programming menu, it is essential to store an
hol in a safe way the loa e passwor .
CONNECTION
The meter can be connecte with single-phase or 3-phase lines (3 or 4 wires).
Choose the esire connection an , in the wiring, scrupulously respect the wiring ia-
gram; an error in connection unavoi ably lea s to wrong measurements or amages to
the meter.
Table 1
The input configuration must be complete with the keyboar -programming of the cho-
sen connection type as well as of any external current an voltage transformer ratios.
1Value to be loaded during programming
WARNING! Pay attention that the use wiring iagram meets the keyboar -programming
connection type.
EXTERNAL CURRENT – VOLTAGE TRANSFORMER RATIO
Ct= current transformer primary/secon ary ratio (ex. TA800/5A Ct=160)
Vt= voltage primary/secon ary transformer ratio (ex. TV20.000/100V Ct=200,0)
Ct: selectable in the range 1...9999
Vt: selectable in the range 1,0...1500,0
Highest loadable ratio CtxVt = 5.000.000 (CT/1A) or 1.000.000 (VT/5A)
WARNING! for irect connection, loa Ct=0001 an Vt=001,0
AVERAGE POWER
Integration time: 5, 8, 10, 15, 20, 30, 60 minutes
Maximum store value reset
RS485 COMMUNICATION
Transmission speed: 4800, 9600, 19200 bit/secon
Address number: 1…255
Parity bit:
none - even - o
PULSE OUTPUT
Coupled quantity: active or reactive energy
Pulse weight: 1 pulse/10 – 100 – 1.000Wh or varh - 10 - 100 - 1000kWh or Kvarh
Width of the pulse: 50 – 100 – 150 – 200 – 300 – 400 – 500ms
ENERGY
Active or reactive partial energy reset.
MOUNTING INSTRUCTIONS
PLSt ACt
PLSt rEA
Password Password Mot-clé Ke wort
Co figurazio e Co figuratio Co figuratio Ko figuratio
Rapporto TA CT ratio Rapport du TC Stromwa dlerverhält is
Tempo i tegrazio e I tegratio time Temps d’i tégratio I tegratio szeit
Velocità comu icazio e Commu icatio speed Vitesse de commu icatio Kommu ikatio sgeschwi digkeit
I dirizzo comu icazio e Commu icatio address Adresse de commu icatio Kommu ikatio sadresse
Uscita impulsi e ergia attiva Active e ergy pulse output Sortie impulsio s é ergie active Impulsausga g für Wirke ergie
Uscita impulsi e ergia reattiva Reactive e ergy pulse Sortie impulsio s é ergie réactive Impulsausga g für Bli de ergie
ModE A /
ModE b
Ct
tIME
bAUd
Addr
CodE
Vt Rapporto TV VT ratio Rapport du TP Spa u gswa dlerverhält is
GLOSSARIO GLOSSARY GLOSSAIRE WÖRTERVERZEICHNIS
Peso impulso Pulse weight Poids impulsio Impulsgewicht
Durata impulso Width of the pulse Durée d’impulsio Impulsdauer
PLSU
PLSd
Bit di parità Parity bit Bit de parité Paritätsbit
PAr
nonE Nessu a No e Aucu Kei
Pari Eve Pair Gerade
Dispari odd Impair U gerade
EVEn
odd
SCHEMA INSERZIONE WIRING DIAGRAM LINEA LINE CARICO LOAD CONFIGURAZIONE1 CONFIGURATION1
S1000/327 3-1E Trifase 3 fili • 3-wire 3-phase Equilibrato • Balance Mo e B
S1000/332 3N1E Trifase 4 fili • 4-wire 3-phase
S1000/326 1N1E Monofase • Single-phase -
Mo e A
S1000/337 3-2E (1-2)
Trifase 3 fili • 3-wire 3-phase Squilibrato • Unbalance
S1000/338 3-2E (1-3)
S1000/339 3-2E (2-3)
S1000/331 3-3E
S1000/333 3N3E Trifase 4 fili • 4-wire 3-phase
