ITK BY ZPAS Series Manuale utente
1

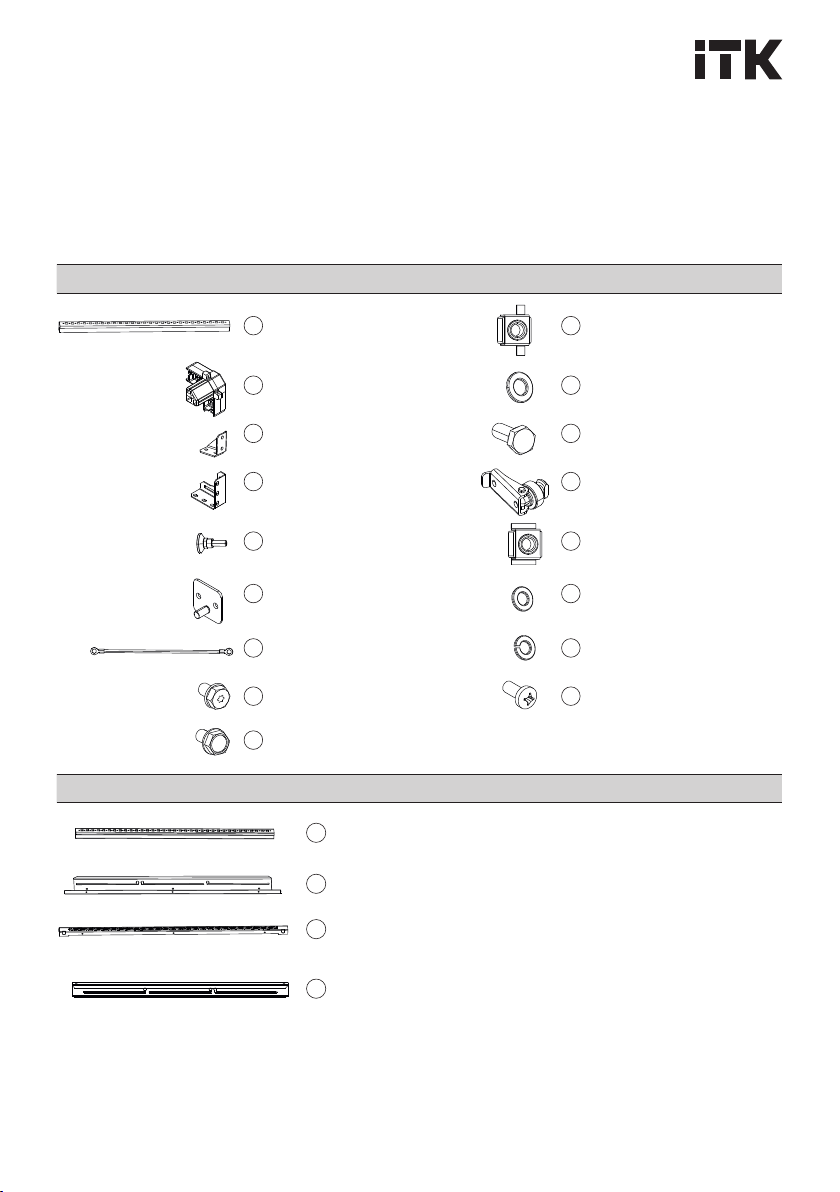

Упаковка № 1
Упаковка № 2
ШКАФ СЕРВЕРНЫЙ СЕРИИ BY ZPAS
Инструкция по монтажу
СОСТАВ КОМПЛЕКТА ШКАФА
1Профили по ширине - 4 шт.
2Уголки литые - 8 шт.
3Уголки нижние - 4 шт.
4Уголки боковые - 8 шт.
5Ножки регулируемые - компл/4шт.
6Узел заземления в сборе - 1 шт.
7Провод заземления - 4 шт.
8Винт M6×10 - 106 шт.
9Винт M6×12 - 12 шт.
10 Гайка закладная M8 - 4 шт.
11 Шайба 8 - 4 шт.
12 Болт M8×20 - 4 шт.
13 Зажим - 8 шт.
14 Гайка закладная M6 - 4 шт.
15 Шайба 6 - 8 шт.
16 Шайба пружинная 6 - 4 шт.
17 Винт M6×12 - 4 шт.
18 Профили по глубине - 4 шт.
19 Планки нижние - 2 шт.
20 Профили (монтируемые на планки нижние) - 2 шт.
21 Планки верхние - 2 шт.
2
Упаковка № 3
Упаковка № 4
22 Стойка вертикальная - 4 шт.
23 Профиль 19ğправый - 2 шт.
24 Профиль 19ğлевый - 2 шт.
25 Створка двухстворчатой двери без замка - 1 шт.
26 Створка двухстворчатой двери с замком - 1 шт.
27
28
29
30
31
32
33
34
Одностворчатая дверь с замком - 1 шт.
Винт M6×12 DIN7500 - 24 шт.
Ригель центральный - 1 шт.
Ключ - компл. на дверь с замком/2шт.
Провод заземления - 3 шт.
Винт M6×10 - 11 шт.
Шайба 6 - 3 шт.
Зацеп ригеля в сборе - 4 шт.
3
Упаковка № 4
Упаковка № 5
27 Одностворчатая дверь с замком - 2 шт.
28 Винт M6×12 DIN7500 - 16 шт.
29
30
31
32
33
34
Ригель центральный - 2 шт.
Ключ - компл. на дверь с замком/2шт.
Провод заземления - 2 шт.
Винт M6×10 - 18 шт.
Шайба 6 - 2 шт.
Зацеп ригеля в сборе - 8 шт.
35 Крыша - 1 шт.
36 Фиксаторы - 4 шт.
37 Шайба 5 - 4 шт.
38 Шайба пружинная 5 - 4 шт.
39 Гайка с накаткой - 4 шт.
40 Провод заземления - 1 шт.
41 Винт M6×10 - 1 шт.
42 Шайба 6 - 1 шт.
4
ПОРЯДОК МОНТАЖА
Для сборки шкафа вам потребуется ключ
TORX Г-образный T25.
Для ускорения процесса монтажа
рекомендуется использовать шуруповерт
с насадкой TORX T25.
Шаг 1
Распаковку частей изделия производите
слесарным ножом. Разрезание упаковки
производите аккуратно, чтобы не повредить
защитное покрытие деталей в упаковке.
Шаг 2
Расположите профиль по ширине (1)
и профиль по глубине (18) таким образом,
чтобы перфорация находилась вверху
и внутри шкафа. Вставьте уголки литые
(2) в профили (1), (18) так, чтобы совпали
крепежные отверстия. Свободное плечо
литого уголка (2) ориентируйте вертикально
вверх.
Шаг 3
Соедините между собой профили
по ширине (1) и профили по глубине
(18) уголками нижними (3), используя
винты (8). Уголки нижние (3) необходимо
устанавливать с внутренней стороны
шкафа.
Шаг 4
Расположите профиль по ширине (1)
и профиль по глубине (18) таким образом,
чтобы перфорация находилась снизу и внутри
шкафа. Вставьте уголки литые (2) в профили
(1), (18) так, чтобы совпали крепежные
отверстия. Свободное плечо литого уголка
(2) ориентируйте вертикально вниз.
Шаг 5
Прикрутите профили по ширине (1)
и профили по глубине (18) с внутренней
стороны винтами (8) к литым уголкам (2).
Шаг 6
Смонтируйте стойки вертикальные (22)
на нижние уголки литые (2).
Шаг 7
Вставьте верхние уголки литые (2)
в сборе с верхними профилями по ширине
(1) и профилями по глубине (18) в стойки
вертикальные (22).
Шаг 2
Шаг 3
Шаг 4
Шаг 5
Шаг 6
Шаг 7
5
Шаг 8
Установите уголки боковые (4) в места,
показанные на рисунке, закрепите
винтами (8). Момент затяжки – 7 Нм
Шаг 9
Зафиксируйте стойки вертикальные (22)
на литых уголках (2) винтами (8) в местах,
показанных на рисунке.
Шаг 10
Закрепите планку нижнюю (19) на профиле
(20). Для крепления использовать винты (9).
Момент затяжки – 7 Нм
Шаг 11
Профиль (20) в сборе с планкой нижней
(19) закрепите на профиле по ширине
нижнем (1) винтами (8) таким образом,
чтобы отверстие крепления профиля (20)
совпало с 6-м для шкафов шириной 800 мм
(со 2-м отверстием для шкафов 600 мм)
отверстием от края профиля по ширине (1).
Момент затяжки – 7 Нм.
Шаг 12
Повторите шаги 10 и 11 для второго
профиля (20).
Шаг 13
Для шкафов шириной 600 мм.
Установите гайки закладные (10) в 4-е
квадратное отверстие от края профиля
по глубине (18).
Прислоните планку верхнюю (21) к профилю
по глубине (18) и закрепите болтами (12)
и шайбами (11). Момент затяжки – 10 Нм.
Шаг 14
Для шкафов шириной 800 мм.
Установите гайки закладные (10) в 3-е
квадратное отверстие от края профиля
по ширине (1).
Прислоните планку верхнюю (21) к профилю
по ширине (1) и закрепите болтами (12)
и шайбами (11). Момент затяжки – 10 Нм.
Шаг 8
Шаг 8
Шаг 9
Шаг 9
6
Шаг 15
Повторите шаги 13–14 для второй планки
верхней (21).
Шаг 16
Заведите зажимы (13) в отверстия верхней
(21) и нижней (19) планок, далее проведите
по направляющим до выбранного места.
Шаг 17
Наденьте профиль 19” правый (23)
на верхний зажим (13) таким образом,
чтобы нижний зажим располагался под
вырезом профиля 19” правого (23).
Шаг 18
Сдвиньте профиль19” правый (23) вниз
до упора, он сядет на оси зажимов (13).
Шаг 19
Выставьте профиль 19” правый (23)
вертикально по разметке и зафиксируйте
зажимы (13).
Шаг 20
Повторите шаги 16–19 для остальных
профилей 19”.
Шаг 21
Прикрутите один конец провода заземления
(7) к профилю по глубине (18) в 9-е
отверстие от края профиля винтом (8).
Шаг 22
Прикрутите второй конец провода
заземления (7) к профилю 19” правому (23),
используя винт (17) с шайбами (15), (16)
и гайку закладную (14) в месте, показанном
на рисунке.
Шаг 23
Повторите шаги 21 и 22 для заземления
остальных профилей 19”.
Шаг 24
Расположите крышу (35) на сборке
профилей горизонтальных (1) и (18)
верхних, отметьте места расположения
фиксаторов (36) на крыше так, чтобы при
их установке они вошли в квадратные
отверстия профиля по ширине (1).
Шаг 21 Шаг 22
Шаг 16
Шаг 17
Шаг 18
7
Шаг 25
Закрепите фиксатор (36) на крыше,
закрутив гайку с накаткой (39),
предварительно установив на шпильки
крыши шайбы (37), (38).
Шаг 26
Повторите шаг 25 для установки
остальных фиксаторов.
Шаг 27
Подсоедините один конец провода
заземления (40) к контакту крыши,
а другой прикрутите к каркасу шкафа
винтом (41) с шайбой (42).
Шаг 28
Закрепите одностворчатую дверь (27)
на задней стойке вертикальной (22),
прикрутив петли к стойке винтами (28)
в соответствующих местах.
Момент затяжки – 7 Нм.
Шаг 29
В одностворчатой двери (27) при закрытом
замке открутите винт с внутренней стороны
ручки, установите ригель центральный (29)
на квадратный выступ и закрутите винт.
Шаг 30
После установки одностворчатой двери (27)
прикрутите зацепы (34) к противоположной
стойке так, чтобы при закрытии замка
происходило зацепление ригеля за шпильку
зацепа (34). Для крепления используйте
винты (32).
Шаг 25
Шаг 27
Шаг 27
Шаг 28
Шаг 29
Шаг 30
8
Шаг 31
Закрепите створку двухстворчатой
двери без замка (25) на передней стойке
вертикальной (22), прикрутив петли к стойке
винтами (28) в соответствующих местах.
Момент затяжки – 7 Нм
Шаг 32
Повторите шаг 31 для створки
двухстворчатой двери с замком (26).
Шаг 33
Подсоедините один конец провода
заземления (31) к контакту двери, а другой
прикрутите к каркасу шкафа витом (32)
с шайбой (33).
Шаг 34
Повторите шаг 33 для всех дверей.
Шаг 35
Установите узел заземления (6) на нижний
профиль по глубине (18) в требуемом
месте. Для крепления используйте винты
(8).
Шаг 36
В случае неровности пола прикрутите ножки
регулируемые (5) снизу в уголки литые (2)
нижние.
Шаг 37
Отрегулируйте высоту при помощи гаек
ножек и выставите шкаф вертикально
по уровню. Регулировка производится
рожковым ключом.
Шаг 38
После того, как шкаф выровнен, затяните
контргайки, расположенные на каждой из
ножек.
Шаг 39
Подключите цепь заземления к узлу
заземления (6) шкафа.
Шаг 33
Шаг 31
Шаг 33
Шаг 35
Шаг 36
9
Package № 1
Package № 2
SERVER CABINET OF BY ZPAS SERIES
Installation manual
CONTENTS OF THE CABINET SET
1Profile in width - 4 pcs.
2Corner casting - 8 pcs.
3Lower corners - 4 pcs.
4Side corners - 8 pcs.
5Adjustment headers - set/4 pcs.
6Earthing assembly - 1 pc.
7Earth wire - 4 pcs.
8Screw M6×10 - 106 pcs.
9Screw M6×12 - 12 pcs.
10 Cage nut M8 - 4 pcs.
11 Washer 8 - 4 pcs.
12 Bolt M8×20 - 4 pcs.
13 Clamp - 8 pcs.
14 Cage nut M6 - 4 pcs.
15 Washer 6 - 8 pcs.
16 Spring washer 6 - 4 pcs.
17 Screw M6×12 - 4 pcs.
18 Profiles in depth - 4 pcs.
19 Lower strips - 2 pcs.
20 Profiles (installed on the lower strips) - 2 pcs.
21 Upper strips - 2 pcs.
10
Package № 3
Package № 4
22 Vertical pillar - 4 pcs.
23 Right 19ğprofile - 2 pcs.
24 Left 19ğprofile - 2 pcs.
25 Leaf of two-leaf door without lock - 1 pc.
26 Leaf of two-leaf door with lock - 1 pc.
27
28
29
30
31
32
33
34
Single leaf door with lock - 1 pc.
Screw M6×12 DIN7500 - 24 pcs.
Central deadbolt - 1 pc.
Key set for door with lock/2 pcs.
Earth wire - 3 pcs.
Screw M6×10 - 11 pcs.
Washer 6 - 3 pcs.
Deadbolt creeper assembly - 4 pcs.
