dTRANS T01 T
707013/...
JdTRANS T01 HART®
Programmierbarer
Zweidraht-Messumformer
Programmable
2-wire transmitter
B 70.7011.0
Betriebsanleitung
Operating Instructions
12.05/00387995
3
Inhalt
1 Typenerklärung .......................................................... 4
JUMO dTRANS T01 HART .......................................................4
Serienmäßiges Zubehör............................................................4
Zubehör.....................................................................................4
2 Installation ................................................................. 5
Anschluss und Abmessung Typ 707011/... ..............................5
Anschluss und Abmessung Typ 707013/... ..............................6
Anschlussbeispiel mit Speisetrenner........................................7
Anschlussbeispiel mit Netzgerät...............................................7
3HART
®-Schnittstelle ................................................. 8
Anschluss eines HART®-Modems............................................8
Anschluss eines HART®-Communicators ................................8
4 Setup-Programm ....................................................... 9
Hardware- und Software-Voraussetzungen ...........................10
5 Technische Daten .................................................... 11
4
1 Typenerklärung
Serienmäßiges Zubehör
- 1 Betriebsanleitung B 70.7011.0
- Befestigungsmaterial: 2 Schrauben + 2 Druckfedern (nur Typ 707011)
Zubehör
- PC-Setup-Programm, mehrsprachig
-HART
®-Modem (Verkaufs-Artikel-Nummer: 40/00345666)
- Netzgeräte 1- und 4-fach (Typenblatt 70.7500)
- Ex-Speisgerät mit Trennwandler - HART®-fähig
(Typenblatt 40.4757)
JUMO dTRANS T01 HART
(1) Grundausführung
707011 programmierbarer Zweidraht-Messumformer
mit HART®-Schnittstelle
707013
programmierbarer Zweidraht-Messumformer
mit HART®-Schnittstelle
montiert in Tragschienengehäuse1
(2) Eingang (programmierbar)
xx 888 Werkseitig eingestellt (Pt100 DIN vl)
xx 999 Konfiguration nach Kundenangaben2
(3) Ausgang (eingeprägter Gleichstrom)
xx 888 Werkseitig eingestellt (4 … 20mA)
xx 999 Konfiguration nach Kundenangaben (20 … 4mA)
(4) Fühlerbruch/-kurzschluss
xx 888 Werkseitig eingestellt (positive Sicherung)
xx 999 Konfiguration nach Kundenangaben (negative Sicherung)
(1) (2) (3) (4)
Bestellschlüssel / --
Bestellbeispiel 707011 / 888 - 888 - 888
1Bei Thermoelement-Eingang ist eine nachträgliche Sensoränderung wegen der
internen Ausgleichsleitung nicht möglich. Bei Widerstandsthermometer-Eingang
können alle Widerstandsthermometer-Arten angeschlossen werden, jedoch kei-
ne Thermoelemente.
2Bei der Konfiguration nach Kundenangaben sind die Fühlerart und der Messbe-
reich im Klartext anzugeben.
5
2 Installation

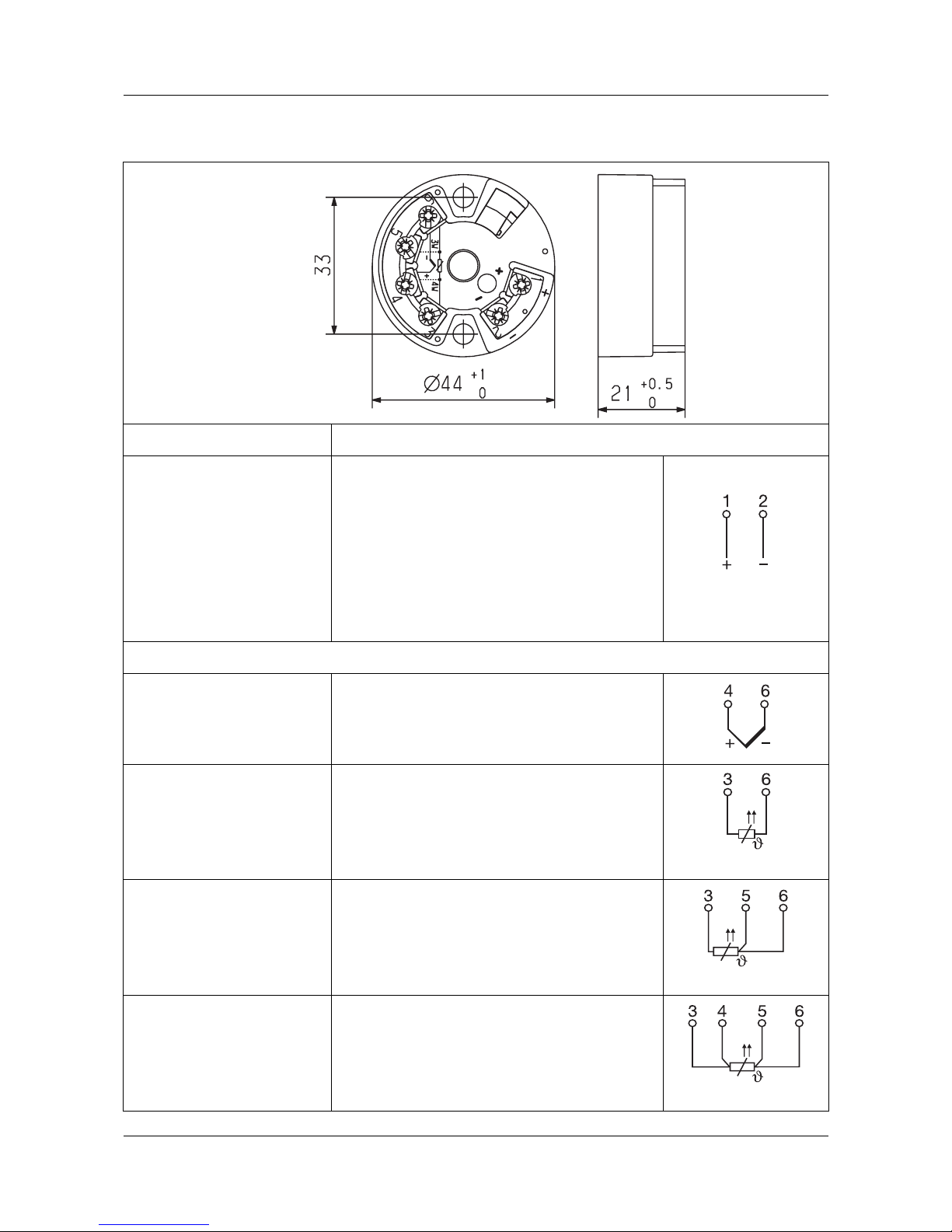

Anschluss und Abmessung Typ 707011/...
Anschluss für Anschlussbelegung
Spannungs-
versorgung
DC 10 ... 35V
bzw.
Stromausgang
4 ... 20mA
+1
-2 RB= Bürdenwiderstand
Ub= Spannungs-
versorgung
Analoge Eingänge
Thermoelement +4
-6
Widerstands-
thermometer
in Zweileiter-
schaltung
3
6
RL≤11Ω
RL= Leitungswider-
stand je Leiter
Widerstands-
thermometer
in Dreileiter-
schaltung
3
5
6
RL≤11Ω
RL= Leitungswider-
stand je Leiter
Widerstands-
thermometer
in Vierleiter-
schaltung
3
4
5
6
RL≤11Ω
RL= Leitungswider-
stand je Leiter
RB
Ub10V–
22mA
--------------------=
6
2 Installation

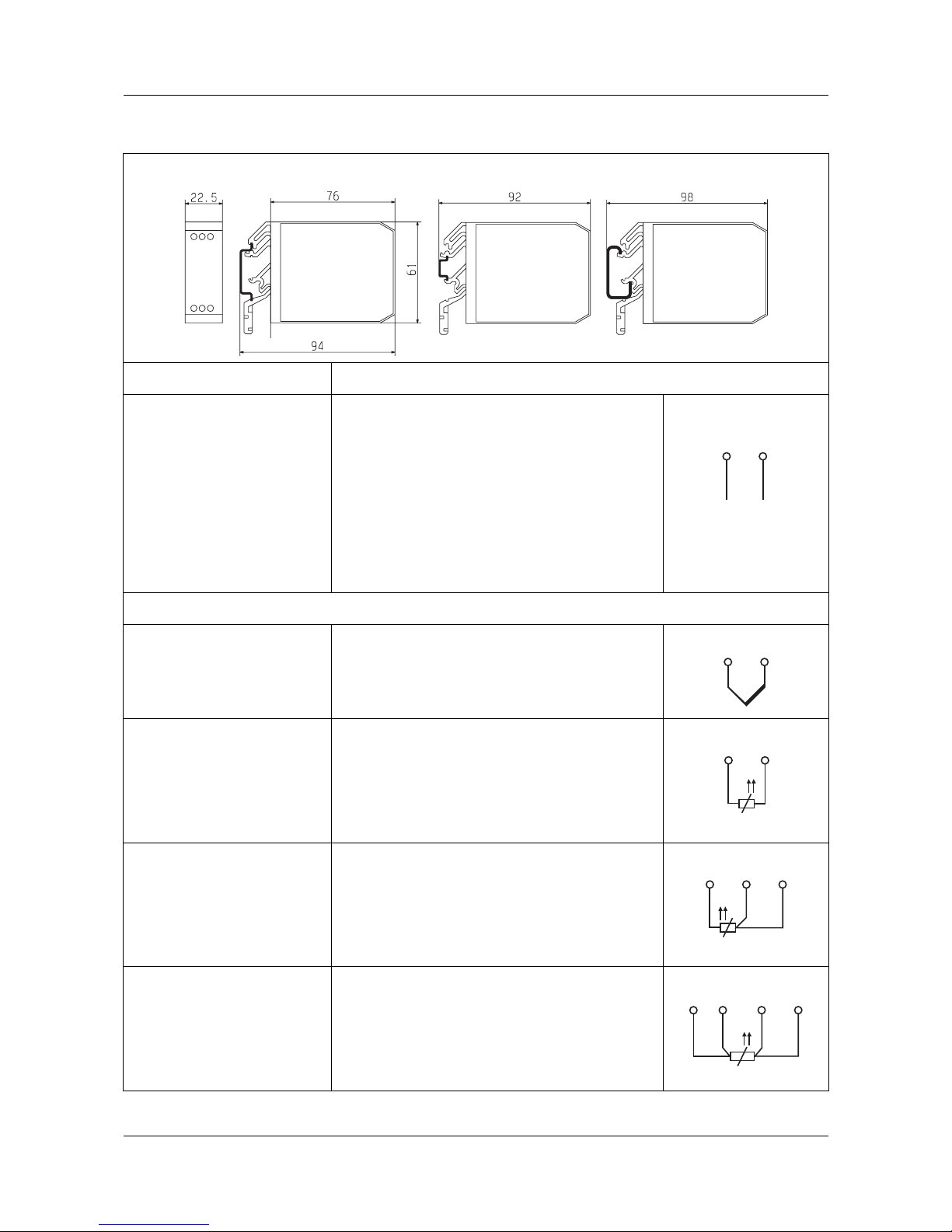

Anschluss und Abmessung Typ 707013/...
Anschluß für Anschlußbelegung
Spannungs-
versorgung
DC 8 ... 35V
bzw.
Stromausgang
4 ... 20mA
+81
-82
RB= Bürdenwiderstand
Ub= Spannungs-
versorgung
Analoge Eingänge
Thermoelement +11
-12
Widerstands-
thermometer
in Zweileiter-
schaltung
11
13
RL≤11Ω
RL= Leitungswider-
stand je Leiter
Widerstands-
thermometer
in Dreileiter-
schaltung
11
12
13
RL≤11Ω
RL= Leitungswider-
stand je Leiter
Widerstands-
thermometer
in Vierleiter-
schaltung
11
12
13
14
RL≤11Ω
RL= Leitungswider-
stand je Leiter
C-rail 35mm x 7.5mm EN 60 715 C-rail 15mm EN 60 715 G-rail EN 60 715
RB
Ub8V–
22mA
-----------------=
81 82
+–
11 12
+–
1311
J
1211
J
13
14 12 13
J
11
7
2 Installation

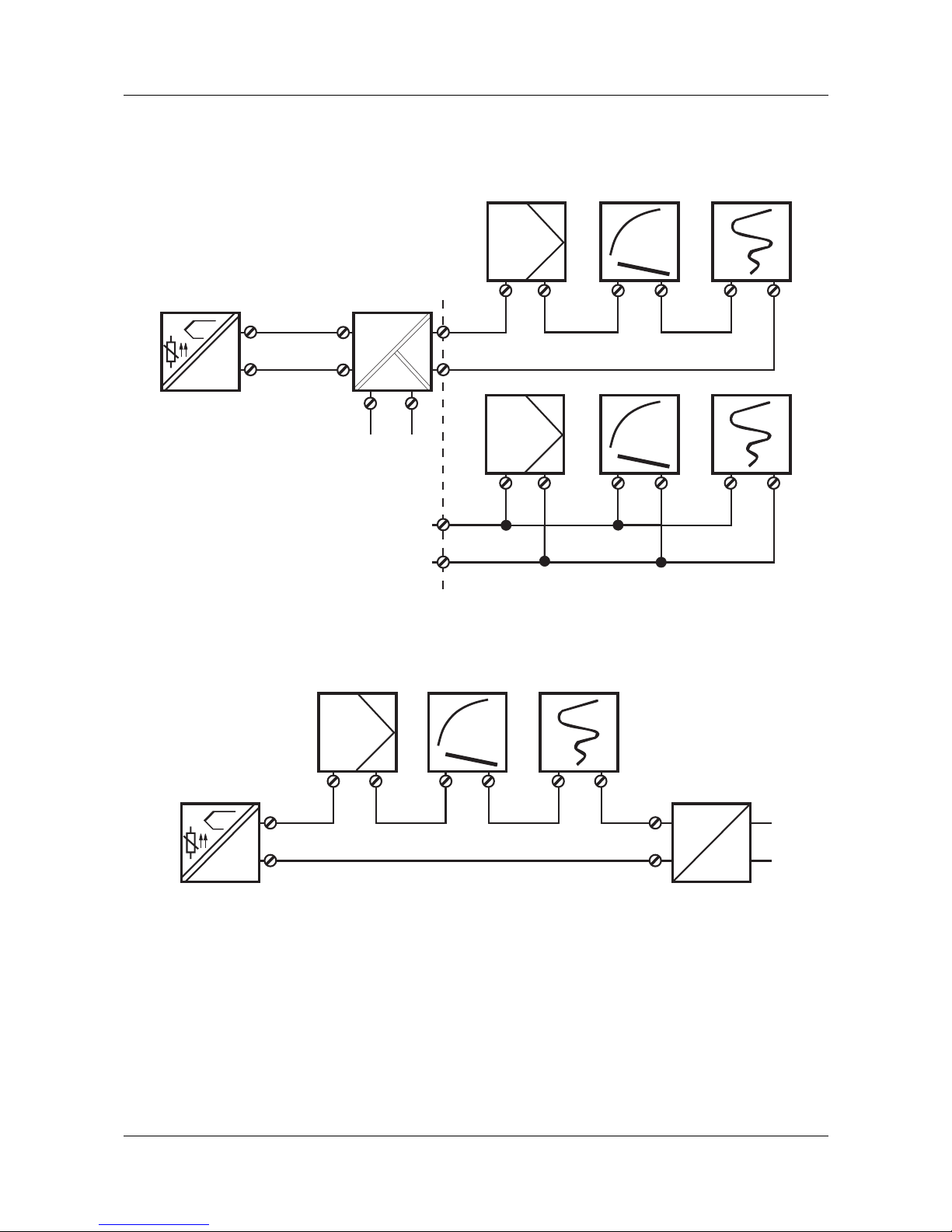

Anschlussbeispiel mit Speisetrenner
Anschlussbeispiel mit Netzgerät
Registrier-
gerät
Anzeige-
gerät
Regler
Speise-
trenner
=
=
~
Zweidraht-
Messumformer
=
+
-
+
-
4...20 mA
+
-
+
4...20 mA / 0...20 mA
+ +- - -
L1 N
+
-
+
0...10 V
+ +- - -
Registrier-
gerät
Anzeige-
gerät
Regler
Netzgerät
DC 10...30 V
Zweidraht-
Messumformer
=
-
4...20 mA
- -+ ++
+
-
+
-
_
~
8
3 HART®-Schnittstelle

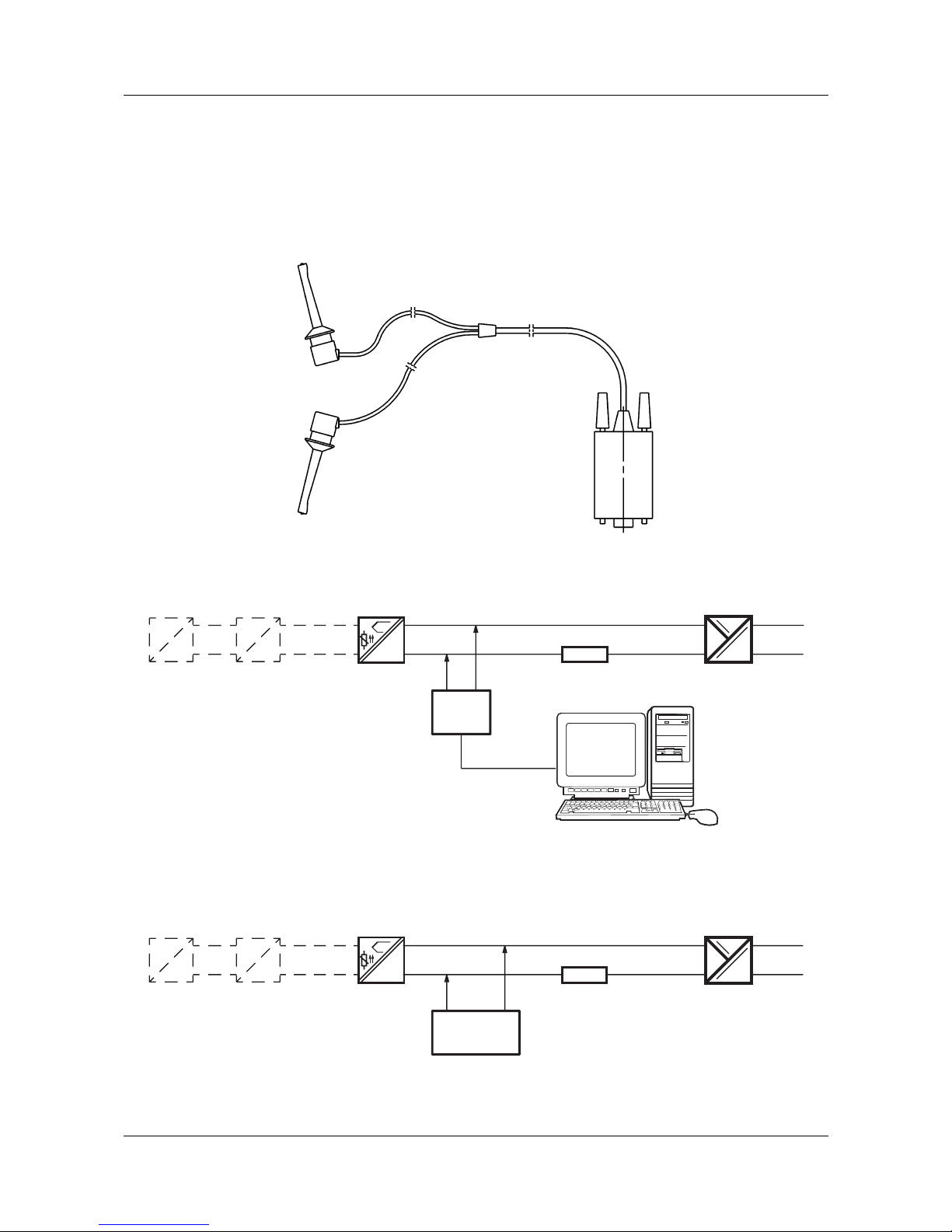

Anschluss eines HART®-Modems
Mit dem HART®-Modem kann der Messumformer mit einem PC
verbunden werden. Das Modem wird auf Wunsch gegen Mehrpreis
geliefert : Verkaufs-Artikel-Nummer: 40/00345666
Anschluss eines HART®-Communicators
+
-
=
bis zu 15 Messumformer
(Multidrop)
Messumformer
dTRANS T01
HART
Modem
RS 232
PC oder
Notebook
Spannungsversorgung
DC 10…35V
Bürde (U - 10V) / 0,022A
Bürde bei HART min. 250 , max. 1100
⭐
⍀⍀
Bürde1
1
Ò
Ò
+
-
b
+
-
=
bis zu 15 Messumformer
(Multidrop)
Messumformer
dTRANS T01
HART
Communicator
Spannungsversorgung
DC 10…35V
Bürde1
Ò
+
-
Bürde (U - 10V) / 0,022A
Bürde bei HART min. 250 , max. 1100
⭐
⍀⍀
1
Ò
b
9
4 Setup-Programm

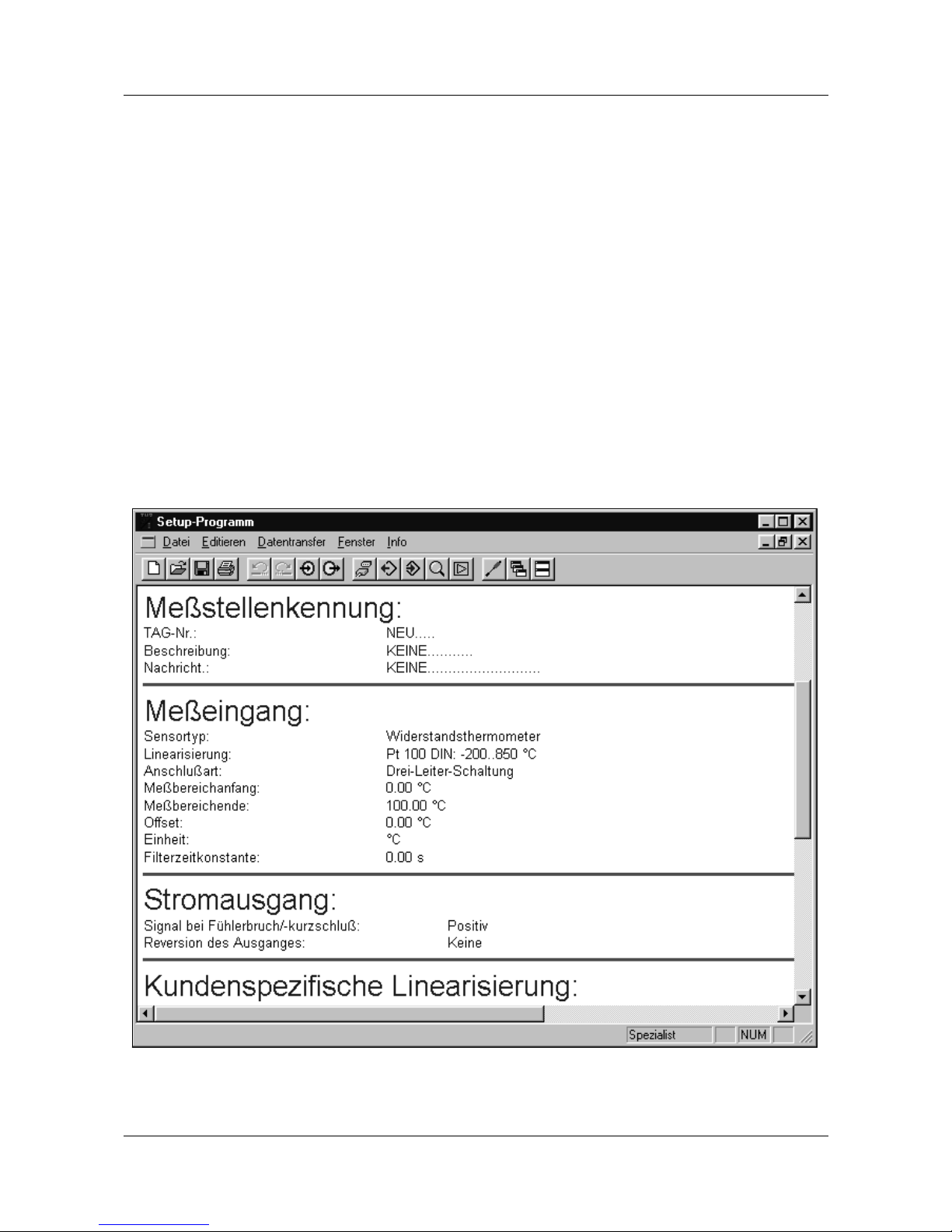

Das Setup-Programm dient zur Konfiguration des Messumformers
mit Hilfe eines PC. Der Anschluss erfolgt über das HART®-Modem.
Konfigurierbare Parameter:
- TAG-Number (8 Zeichen),
16 Zeichen Beschreibung und
32 Zeichen Nachricht
- Sensortyp, Linearisierung
- Anschlussart (2-/3-/4-Leiterschaltung)
- interne Vergleichsstelle oder
externe Vergleichsstelle (Festwert)
- kundenspezifische Linearisierung
- Messbereichsgrenzen
- Ausgangssignal steigend/fallend (Reversion)
- digitales Filter
- Verhalten bei Fühlerbruch/-kurzschluss
- Leitungswiderstand bei Zweileiterschaltung
- Messwertoffset
- Einheit
-Min.-,Max.-Wert
- Stromsimulation
10
4 Setup-Programm
Hardware- und Software-Voraussetzungen
Für den Betrieb und die Installation des Setup-Programms müssen
folgende Hardware- und Software-Voraussetzungen erfüllt sein:
- IBM-PC oder kompatibler PC ab 486DX-2-100
- 16 MB Hauptspeicher
- 15MB freier Festplattenspeicher
- CD-ROM-Laufwerk
- 1 freie serielle Schnittstelle
- Windows 95 oder höher, Windows NT4.0 oder Windows 2000
