INSTRUCTION MANUAL

ENGLISH

FRANÇAIS pg. 13

ESPAÑOL pg. 7

Pinless Moisture Meter

• PINLESS, NON-

DESTRUCTIVE

MOISTURE METER

• DETECT &

MEASURE

HIDDEN

MOISTURE

• EASY-TO-SELECT

MATERIALS:

-DRYWALL

-HARDWOOD

-SOFTWOOD

-MASONRY

MOISTURE METER

ET140

GENERAL SPECIFICATIONS

Klein Tools ET140 is designed to non-invasively detect moisture based

on a material's capacitance. The mode selection is setup to maximize

moisture readings for up to 3/4" of the depth of the surface of drywall,

cement board, hardwood, and softwood.

• Moisture Detection Range:

Hardwood: 0 to 35%

Softwood: 0 to 55%

Drywall & Masonry: 0 to 100% Relative

• Resolution: 0.1%

• Accuracy: Wood: ± 4%

Drywall & Masonry: Relative readings

• Inductive Sensor Size: 1.25" x 2" (32 mm x 51 mm)

• Sensing Depth: 3/4" (19 mm)

• Operating Altitude: 6562 ft. (2000 m)

• Relative Humidity: <90% non-condensing

• Operating Temp: 50°to 104°F (10°to 40°C)

• Storage Temp: -4°to 122°F (-20°to 50°C)

• Dimensions: 6" x 2.5" x 1" (152 x 64 x 25 mm)

• Weight: 7 oz. (200 g) including batteries

• Certications: CE

• Batteries: 1 x 9V (included)

• Drop Protection: 6.6 ft. (2m)

Specifications subject to change.

ENGLISH

WARNINGS

To ensure safe operation and service of the meter, follow these

instructions.

• Read the instructions to ensure safe operation.

• The meter is NOT insulated. Avoid contact with areas where

energized conductive elements may be present.

• Always wear approved eye protection.

SYMBOLS ON METER

Warning or Caution

Risk of electrical shock

Wear approved eye protection Read instructions

WEEE - Dispose of properly Battery Polarity

Conformité Européenne: Conforms with European Economic

Area directives

FEATURE DETAILS

NOTE: There are no user-

serviceable parts inside.

LCD FEATURES

A. Moisture Measurement (%)

B. Modes

C. Low Battery Indicator

D. HOLD Indicator

E. Auto-Power Off Icon

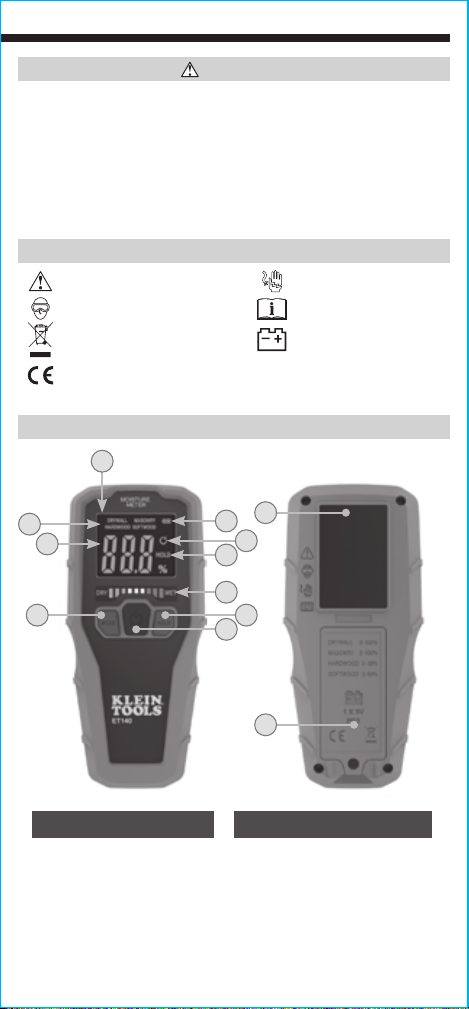

METER FEATURES

1. LCD Display

2. Bar Graph

3. MODE Button

4. Power On/Off Button

5. HOLD Button

6. Sensor

7. Battery Cover

453

FRONT BACK

ENGLISH

FUNCTION BUTTONS

POWER ON/OFF BUTTON

Press the Power On/Off Button to turn the meter on or off. Press and

hold the Power On/Off Button for 2 seconds to turn the meter off.

NOTE: To conserve battery life, the meter will automatically power off

after 10 minutes of inactivity.

MODE BUTTON

Repeated presses of the MODE button will toggle through the

available material types: Drywall, Masonry, Hardwood, Softwood, in

that order. Select the desired material prior to testing.

HOLD BUTTON

Press the HOLD button to lock the current reading. The reading will

remain on the display until the HOLD button is pressed again, or until

the meter automatically powers off.

OPERATING INSTRUCTIONS

1.Power on the meter

2.Press the MODE button

until the desired material type appears

on the display.

3.Scan the material by pressing the sensor

against the material

to be tested. To ensure the best accuracy, press the back of the

meter against a flat area of the material. The material should

be at least 3/4" (19 mm) thick, which is the depth of the sensor

penetration. If not, consider stacking the material to be measured.

The display will show the percentage of moisture numerically

and segments of the Bar Graph

will illuminate as a visual

reference of the level of moisture present in the material per the

chart below.

NOTE: "OL" will appear on the display if the moisture content detected

lies outside the meter's measurement range.

BAR GRAPH MOISTURE INDICATORS

MATERIAL GREEN LEDsYELLOW LEDsRED LEDs

DRYWALL 0 to 40% 40 to 70% 70% +

MASONRY 0 to 36% 36 to 63% 63% +

HARDWOOD 0 to 14% 14 to 24.5% 24.5% +

SOFTWOOD 0 to 21% 21 to 39%

39% +

MAINTENANCE

BATTERY REPLACEMENT

When the Low Battery indicator is displayed on the LCD,

the batteries must be replaced.

1. Loosen screw to remove

battery door

2. Remove and recycle

exhausted 9V battery.

3. Install new battery.

4. Replace battery door

and tighten screw.

CLEANING

Be sure meter is turned off and wipe with a clean, dry lint-free

cloth.

Do not use abrasive cleaners or solvents.

STORAGE

Remove the batteries when meter is not in use for a prolonged

period of time. Do not expose to high temperatures or humidity.

After a period of storage in extreme conditions exceeding the limits

mentioned in the General Specifications section, allow the meter to

return to normal operating conditions before using.

WARRANTY

www.kleintools.com/warranty

DISPOSAL /RECYCLE

Do not place equipment and its accessories in the trash.

Items must be properly disposed of in accordance with local

regulations. Please see www.epa.gov or www.erecycle.org

for additional information.

CUSTOMER SERVICE

KLEIN TOOLS, INC.

450 Bond Street Lincolnshire, IL 60069 1-877-775-5346

[email protected] www.kleintools.com

To avoid risk of electric shock, do not operate meter while

battery door is removed.

the batteries must be replaced.

ENGLISH

NOTES

MANUAL DE INSTRUCCIONES

ESPAÑOL

Medidor de humedad

sin agujas

• MEDIDOR DE

HUMEDAD SIN

AGUJAS, NO

DESTRUCTIVO

• DETECTA Y MIDE

HUMEDAD OCULTA

• MATERIALES

FÁCILES DE

SELECCIONAR:

-PLACA DE YESO

-MADERA DURA

-MADERA BLANDA

-CONCRETO

-MADERA BLANDA

ET140

ESPECIFICACIONES GENERALES

ET140 de Klein Tools está diseñado para detectar humedad de forma

no invasiva con base en la capacitancia de un material. El modo de

selección está configurado para maximizar las lecturas de humedad

hasta 3/4" de profundidad de la superficie de placa de yeso, placa de

cemento, madera dura y madera blanda.

• Rango de detección de humedad:

Madera dura: 0 al 35%

Madera blanda: 0 al 55%

Placa de yeso y concreto: 0 al 100% relativa

• Resolución: 0,1%

• Precisión: Madera: ± 4%

Placa de yeso y concreto: Lecturas relativas

• Tamaño del sensor inductivo: 1.25" × 2" (32 mm × 51 mm)

• Profundidad de detección: 3/4" (19 mm)

• Altitud de funcionamiento: 6562' (2000m)

• Humedad relativa: <90%, sin condensación

• Temperatura de funcionamiento: 50°F a 104°F (10°C a 40°C)

• Temperatura de almacenamiento: -4°F a 122°F (-20°C a 50°C)

• Dimensiones: 6" × 2,5" × 1" (152 × 64 × 25mm)

• Peso: 7oz (200g) incluida la batería

• Certicaciones: CE

• Baterías: 1 de 9V (incluida)

• Protección ante caídas: 6,6' (2m)

Especificaciones sujetas a cambios.

ESPAÑOL

ADVERTENCIAS

Para garantizar un funcionamiento y servicio seguros del

medidor, siga estas instrucciones.

• Lea las instrucciones para garantizar un funcionamiento seguro.

• El medidor NO posee aislamiento. Evite el contacto con áreas

donde pueda haber elementos conductores energizados.

• Siempre debe usar protección para los ojos aprobada.

SÍMBOLOS DEL MEDIDOR

Advertencia o precaución

Riesgo de choque eléctrico

Use protección para ojos aprobada

Lea las instrucciones

WEEE - Deséchelo adecuadamente

Polaridad de la batería

Conformité Européenne: cumple con las normas del

Área Económica Europea

DETALLES DE LAS CARACTERÍSTICAS

NOTA: El dispositivo no

contiene en su interior piezas

que el usuario pueda reparar.

CARACTERÍSTICAS DE LCD

A. Medición de humedad (%)

B. Modos

C. Indicador de batería baja

D. Indicador “HOLD” (RETENER)

E. Icono de función de

apagadoautomático

CARACTERÍSTICAS DEL MEDIDOR

1. Pantalla LCD

2. Gráfico de barras

3. Botón “MODE” (MODO)

Botón de encendido y apagado

5. Botón “HOLD” (RETENER)

6. Sensor

7. Cubierta del compartimento

de la batería

453

VISTA

FRONTAL VISTA

TRASERA

ESPAÑOL

BOTONES DE FUNCIONES

BOTÓN DE ENCENDIDO Y APAGADO

Presione el botón de encendido y apagado para encender o apagar

el medidor. Mantenga presionado el botón de encendido y apagado

durante dos segundos para apagar el medidor.

NOTA: Para conservar la vida útil de la batería, el medidor se

apagará automáticamente después de 10minutos de inactividad.

BOTÓN “MODE” (MODO)

Presionar el botón “MODE” (MODO) de manera repetida alternará

los tipos disponibles de material: placa de yeso, concreto, madera

dura, madera blanda, en ese orden. Seleccione el material deseado

antes de hacer la prueba.

BOTÓN “HOLD” (RETENER)

Presione el botón “HOLD” (RETENER) para retener la lectura en

curso. La lectura permanecerá en la pantalla hasta que se presione

de nuevo el botón “HOLD” (RETENER) o hasta que el medidor se

apague automáticamente.

INSTRUCCIONES DE FUNCIONAMIENTO

1.Encienda el medidor

2.Presione el botón “MODE” (MODO)

hasta que el tipo de

material deseado aparezca en la pantalla.

3.Escanee el material presionando el sensor

contra el material

por probar. Para garantizar máxima precisión, presione la

parte posterior del medidor contra un área plana del material.

El material debe tener un grosor mínimo de 3/4" (19mm),

que es la profundidad de penetración del sensor. En caso

contrario, considere apilar el material que será medido. La

pantalla mostrará el porcentaje numérico de humedad

ylos segmentos del gráfico de barras

se iluminarán como

referencia visual del nivel de humedad presente en el material

según la siguiente tabla.

NOTA: Si el contenido de humedad detectado está fuera del rango

demedición del medidor, aparecerá "OL" en la pantalla.

INDICADORES DE HUMEDAD DEL GRÁFICO DE BARRAS

MATERIAL LED VERDES

LED AMARILLOS

LED ROJOS

PLACA DE YESO 0 a 40% 40 a 70% 70% +

CONCRETO 0 a 36% 36 a 63% 63% +

MADERA DURA 0 a 14% 14 a 24.5% 24.5% +

MADERA BLANDA

0 a 21% 21 a 39%

39% +

Altri manuali per ET140

Indice

Lingue:

Altri manuali Klein Tools Strumento di misura

Klein Tools

Klein Tools CL900 Manuale utente

Klein Tools

Klein Tools 501-915 Manuale utente

Klein Tools

Klein Tools CL440 Manuale utente

Klein Tools

Klein Tools CL220 Manuale utente

Klein Tools

Klein Tools ET910 Manuale utente

Klein Tools

Klein Tools 93MCLG Manuale utente

Klein Tools

Klein Tools ET200 Manuale utente

Klein Tools

Klein Tools CL800 Manuale utente

Klein Tools

Klein Tools CL310 Manuale utente

Klein Tools

Klein Tools Probe-Pro Manuale utente

Klein Tools

Klein Tools CL700 Manuale utente

Klein Tools

Klein Tools ET50 Manuale utente

Klein Tools

Klein Tools ET900 Manuale utente

Klein Tools

Klein Tools CL600 Manuale utente

Klein Tools

Klein Tools ET160 Manuale utente

Klein Tools

Klein Tools CL900E Manuale utente

Klein Tools

Klein Tools NCVT-1XTKIT Manuale utente

Klein Tools

Klein Tools CL110 Manuale utente

Klein Tools

Klein Tools Toner-Pro VDV500-123 Manuale utente

Klein Tools

Klein Tools CL600 Manuale utente

Klein Tools

Klein Tools Coax Explorer 2 Manuale utente

Klein Tools

Klein Tools VDV501-089 Manuale utente

Klein Tools

Klein Tools ET180 Manuale utente

Klein Tools

Klein Tools 93LDM100C Manuale utente

Manuali Strumento di misura popolari di altre marche

Suaoki

Suaoki D40 Manuale utente

Elster

Elster BK-G1.6 Manuale utente

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuale

Duratool

Duratool D03128 Manuale utente

Vega

Vega VEGAPULS 65 Manuale utente

Tonghui

Tonghui TH2618B Manuale utente

Tenmars

Tenmars TM-801 Manuale utente

MSR

MSR 145 Manuale utente

TPS

TPS WP-82 Manuale utente

ELMETRON

ELMETRON CP-511 Manuale utente

PCB Piezotronics

PCB Piezotronics 003C30 Manuale utente

Tenma

Tenma 72-10465 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promag 50 Specifiche tecniche

Siemens

Siemens SITRANS F Coriolis FCT030 Manuale elenco delle parti

KLINGER

KLINGER CMF V Series Manuale utente

EXFO

EXFO FTB-2 Manuale operativo e di manutenzione

Keysight

Keysight M8290A Manuale utente

ADTEK

ADTEK MW-5 Manuale utente
