KROHNE AF-E 400 Manuale utente

Magnetisch-induktives Durchflussmessgerät

Electromagnetic flowmeter

Débitmètre électromagnétique

80290424

AF-E 400 Quick Start

1 Vorbemerkung

Ausführliche Anleitung, technische Daten, Zulassungen und weitere

Informationen über den QR-Code auf dem Gerät / auf der Verpackung oder

über www.krohne.com.

2 Sicherheitshinweise

• Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.

- Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.

Inhalt

1 Vorbemerkung .....................................................................................................2

2 Sicherheitshinweise.............................................................................................2

3 Schnelleinstieg.....................................................................................................3

3.1 Gerätefunktionen bei Werkseinstellung.........................................................4

3.2 Einstellmöglichkeiten.....................................................................................4

4 Bestimmungsgemäße Verwendung.....................................................................4

4.1 Druckgeräterichtlinie (DGRL) ........................................................................5

4.2 Einsatzbereich...............................................................................................5

5 Montage...............................................................................................................5

5.1 Empfohlene Einbaulage ................................................................................6

5.2 Nicht empfohlene Einbaulage........................................................................6

5.3 Erdung...........................................................................................................6

5.4 Einbau in die Rohrleitung ..............................................................................6

6 Elektrischer Anschluss.........................................................................................7

7 Inbetriebnahme....................................................................................................8

8 Parametrierung....................................................................................................8

9 Betrieb .................................................................................................................9

10 Fehlerbehebung.................................................................................................9

11 Wartung, Instandsetzung und Entsorgung.......................................................11

- Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und

daraus eine Dokumentation nach den gesetzlichen und normativen Anfor-

derungen für den Betreiber und den Benutzer des Systems zu erstellen und

beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshin-

weise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes

Servicepersonal beinhalten.

• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der

Einsatzdauer aufbewahren.

• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und

Umgebungsbedingungen eignen.

• Das Produkt nur bestimmungsgemäß verwenden (→Bestimmungsgemäße

Verwendung).

• Das Produkt nur für zulässige Medien einsetzen (→Technische Daten).

• Die Missachtung von Anwendungshinweisen oder technischen Angaben kann

zu Sach- und / oder Personenschäden führen.

• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betrei-

ber übernimmt der Hersteller keine Haftung und keine Gewährleistung.

• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung

des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes

Fachpersonal durchführen.

• Geräte und Kabel wirksam vor Beschädigung schützen.

3 Schnelleinstieg

Bei Einsatz des Gerätes mit Werkseinstellung wird der Durchfluss durch Ausgabe

eines Schaltsignals und eines Analogsignals überwacht.

Die Prozesswerte für Durchfluss und Temperatur und die Zählerstände (jeweils

aktuelle und gespeicherte Werte) sowie Fehlermeldungen können am Display

ausgelesen werden.

Über die IO-Link-Schnittstelle stehen alle Prozesswerte und Meldungen unabhän-

gig von der Konfiguration der Ausgänge zur Verfügung.

Ein Simulationsmodus ermöglicht eine vereinfachte Inbetriebnahme des Sensors.

3.1 Gerätefunktionen bei Werkseinstellung

Ausgang OUT1:

• Schaltsignal für Durchfluss

(Hysteresefunktion Schließer, PnP, SP1 und rP1)

• Messwertdämpfung 0,6 Sekunden, keine Anlaufüberbrückungszeit und minima-

le Schleichmengenunterdrückung

• Im Fehlerfall schaltet der Ausgang AUS

Ausgang OUT2:

• Analogsignal für Durchfluss (Messbereich unskaliert)

• Im Fehlerfall geht das Analogsignal auf 3,5 mA

Display:

• Text in Englisch, Schriftfarbe schwarz/weiß

• Gleichzeitige Anzeige aktueller Prozesswerte für Durchfluss und Temperatur

und Mengenzähler

• Geringe Aktualisierungsrate, 75 % Display-Helligkeit

3.2 Einstellmöglichkeiten

• Ausgangsfunktionen von OUT1 und OUT2 (Temperatur oder Durchfluss;

Schalt-, Impuls-, Frequenz-, Analogsignal, Totalisatorfunktion)

• Umkehr der Durchflussrichtung, Überwachung der Durchflussrichtung

• Reaktionszeiten bei Durchflussmessung (Messwertdämpfung, Anlaufüberbrü-

ckungszeit, Schleichmengenunterdrückung)

• Fehlerverhalten der Ausgänge

• Standardansichten des Displays (Maßeinheit, Prozesswerte, Mengenzähler,

Aktualisierungsrate, Drehung, Helligkeit, prozesswertabhängiger Wechsel der

Schriftfarbe)

4 Bestimmungsgemäße Verwendung

Das Gerät überwacht flüssige Medien. Es erfasst die Prozessgrößen Durchfluss-

geschwindigkeit, Volumenstrom (Durchflussmenge/Zeit), Verbrauchsmenge und

Medientemperatur.

4.1 Druckgeräterichtlinie (DGRL)

Die Geräte entsprechen der Druckgeräterichtlinie und sind für Medien der

Fluidgruppe 2 nach guter Ingenieurpraxis ausgelegt und hergestellt. Einsatz von

Medien der Fluidgruppe 1 auf Anfrage.

4.2 Einsatzbereich

Leitfähige flüssige Medien mit folgenden Eigenschaften:

• Leitfähigkeit: ≥20 μS/cm

• Viskosität: < 70 mm

/s bei 40 °C; < 70 cST bei 104 °F

Dies ist ein Klasse-A Produkt. In Haushaltsumgebung kann dieses Produkt

Rundfunkstörungen verursachen.

►Bei Bedarf EMV-Maßnahmen zur Abschirmung ergreifen.

5 Montage

VORSICHT

Bei Medientemperaturen über 50 °C (122 °F) können sich einige

Bereiche des Gehäuses auf über 65 °C (149 °F) erwärmen.

> Verbrennungsgefahr.

►Gehäuse gegen den Kontakt mit entzündlichen Stoffen und

gegen unbeabsichtigtes Berühren sichern.

►Mitgeliefertes Warnhinweis-Etikett an Sensorleitung befestigen.

►Sicherstellen, dass die Anlage während der Montagearbeiten druckfrei

ist.

►Sicherstellen, dass während der Montagearbeiten keine Medien am

Montageort auslaufen können.

Das Gerät kann lageunabhängig eingebaut werden, wenn Folgendes

sichergestellt ist:

- Es können sich keine Luftblasen im Rohrsystem bilden.

- Die Rohrleitungen sind stets komplett gefüllt.

Beruhigungsstrecken an der Ein- oder Auslaufseite des Sensors sind nicht

erforderlich.

5.1 Empfohlene Einbaulage

►Gerät so einbauen, dass das Messrohr stets vollständig gefüllt ist.

►Vor oder in steigender Leitung einbauen.

F = Durchflussrichtung

5.2 Nicht empfohlene Einbaulage

• Direkt vor einer fallenden Leitung.

• In einer fallenden Leitung.

• Unmittelbar vor einem Rohrauslauf.

• An der Ansaugseite einer Pumpe.

• Am höchsten Punkt des Leitungssystems.

5.3 Erdung

Bei Einbau in ein nicht geerdetes Rohrsystem (z. B. Kunststoffrohre) muss

das Gerät geerdet werden (Funktionserde).

Erdungsschellen für den M12-Stecker sind als Zubehör lieferbar →www.krohne.

com.

5.4 Einbau in die Rohrleitung

Die Geräte mit G-Gewinde können mit Hilfe von Adaptern in die Rohrleitung

eingebaut werden.

Informationen zu verfügbarem Montagezubehör unter www.krohne.com.

Korrekter Sitz des Geräts und Dichtigkeit des Anschlusses sind nur mit Krohne-

Adaptern gewährleistet.

6 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Spannungsversorgung nach EN 50178, SELV, PELV.

►Anlage spannungsfrei schalten.

►Gerät folgendermaßen anschließen:

2OUT2

L+

OUT1

Farbkennzeichnung nach DIN EN 60947-5-2

BK: schwarz; BN: braun; BU: blau; WH: weiß

Pin Belegung

(OUT1) • Schaltsignal für Durchfluss

• Schaltsignal für Temperatur

• Schaltsignal für Durchflussrichtung

• Schaltsignal für Vorwahlzähler

• Impulssignal für Mengenzähler

• Frequenzssignal für Durchfluss

• Frequenzssignal für Temperatur

• IO-Link

• OFF

(OUT2/InD) • Schaltsignal für Durchfluss

• Schaltsignal für Temperatur

• Schaltsignal für Durchflussrichtung

• Analogsignal für Durchfluss

• Analogsignal für Temperatur

• Eingang für ein externes Zählerreset-Signal (InD)

• OFF

7 Inbetriebnahme

Nach Einschalten der Versorgungsspannung und Ablauf der Bereitschaftsver-

zögerungszeit von ca. 5 s befindet sich das Gerät im RUN-Modus (= normaler

Arbeitsbetrieb). Es führt seine Mess- und Auswertefunktionen aus und erzeugt

Ausgangssignale entsprechend den eingestellten Parametern.

• Während der Bereitschaftsverzögerungszeit sind die Ausgänge entsprechend

der Programmierung geschaltet:

- EIN bei Schließerfunktion (Hno / Fno)

- AUS bei Öffnerfunktion (Hnc / Fnc)

- EIN bei Richtungserkennung (dir.F)

- AUS bei Frequenzsausgang (FRQ)

- AUS bei Verbrauchsmengenüberwachung (ImP)

• Ist Ausgang 2 als Analogausgang konfiguriert, liegt das Ausgangssignal wäh-

rend der Bereitschaftsverzögerungszeit bei 20 mA.

8 Parametrierung

VORSICHT

Bei Medientemperaturen über 50 °C (122 °F) können sich einige

Bereiche des Gehäuses auf über 65 °C (149 °F) erwärmen.

> Verbrennungsgefahr.

►Gerät nicht mit der Hand berühren.

►Hilfsgegenstand für Einstellungen am Gerät benutzen

(z. B. Kugelschreiber).

Parameter können vor Einbau und Inbetriebnahme des Geräts oder während des

laufenden Betriebs eingestellt werden.

Ändern Sie Parameter während des Betriebs, wird die Funktionsweise der

Anlage beeinflusst.

►Sicherstellen, dass es nicht zu Fehlfunktionen in der Anlage kommt.

Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb. Es führt

seine Überwachungsfunktionen mit dem bestehenden Parameter weiter aus, bis

die Parametrierung abgeschlossen ist.

Eine Parametrierung ist auch über die IO-Link-Schnittstelle möglich.

9 Betrieb

Es kann voreingestellt werden, welche Prozesswerte dauerhaft auf dem Display

angezeigt werden sollen. Für die Durchflussmessung und die Temperaturmessung

kann jeweils eine Standard-Maßeinheit festgelegt werden.

Abweichend von der voreingestellten Standard-Anzeige kann die Anzeige durch

Drücken der Taste [▲] oder [▼] gewechselt werden.

10 Fehlerbehebung

Das Gerät verfügt über umfangreiche Möglichkeiten zur Selbstdiagnose. Es über-

wacht sich selbstständig während des Betriebs.

Warnungen und Fehlerzustände werden im Display angezeigt, auch bei ausge-

schaltetem Display. Zusätzlich sind die Fehleranzeigen über IO-Link verfügbar.

Die Statussignale sind gemäß Namur-Empfehlung NE107 klassifiziert.

Wenn mehrere Diagnoseereignisse gleichzeitig auftreten, wird nur die Diagnose-

meldung von dem Ereignis mit der höchsten Priorität angezeigt.

Bei Ausfall eines Prozesswertes stehen die anderen Prozesswerte weiterhin zur

Verfügung.

Über IO-Link stehen zusätzliche Diagnosefunktionen zur Verfügung

→IODD Schnittstellbeschreibung unter www.krohne.com.

Prozess-

wertzeile

Titelzeile

Status-

LED

Typ

Beschrei-

bung

Verhalten

Ausgang

Fehlerbe-

hebung

ERROR ERROR --- Gerät defekt / Funkti-

onsfehler FOU Gerät tauschen.

Aus Aus --- Versorgungsspan-

nung zu niedrig Aus Versorgungsspan-

nung prüfen. Einstel-

lung [diS.B] ändern

--- --- --- Gerätetemperatur zu

warm. Display aus. OU Gerätetemperatur

prüfen.

Prozess-

wertzeile

Titelzeile

Status-

LED

Typ

Beschrei-

bung

Verhalten

Ausgang

Fehlerbe-

hebung

--- --- --- Gerätetemperatur zu

warm. Displayhellig-

keit reduziert.

OU Gerätetemperatur

prüfen.

PARA Para-

meter

Error

--- Parametrierung au-

ßerhalb des gültigen

Bereichs.

FOU Parametrierung

wiederholen.

ERROR Flow

Error --- Fehler Durchflusss-

messung FOU Durchflussmessung

überprüfen. Gerät

tauschen.

ERROR Temp

Error --- Fehler Temperatur-

messung FOU Temperaturmessung

überprüfen. Gerät

tauschen.

cr.OL Critical

over

limit

--- Kritische Überschrei-

tung des Erfassungs-

bereichs

FOU Durchflussbereich /

Temperaturbereich

prüfen.

cr.UL Critical

under

limit

--- Kritische Unterschrei-

tung des Erfassungs-

bereichs

FOU Durchflussbereich /

Temperaturbereich

prüfen.

--- Short

circuit

OUT1/

OUT2

OUT1

OUT2 Kurzschluss OUT1

und OUT2 --- Schaltausgang

OUT1 und OUT2 auf

Kurzschluss oder

Überstrom prüfen

--- Short

circuit

OUT1

OUT1 Kurzschluss OUT1 --- Schaltausgang OUT1

auf Kurzschluss oder

Überstrom prüfen

--- Short

circuit

OUT2

OUT2 Kurzschluss OUT2 --- Schaltausgang OUT2

auf Kurzschluss oder

Überstrom prüfen

OL Over

limit --- Erfassungsbereich

überschritten OU Durchflussbereich /

Temperaturbereich

prüfen.

UL Under

limit --- Erfassungsbereich

unterschritten OU Durchflussbereich /

Temperaturbereich

prüfen.

Altri manuali per AF-E 400

Indice

Lingue:

Altri manuali KROHNE Strumento di misura

KROHNE

KROHNE WATERFLUX 3070 Manuale utente

KROHNE

KROHNE OPTISWIRL 2100 Manuale utente

KROHNE

KROHNE H250 M9 Schema elettrico

KROHNE

KROHNE WATERFLUX 3070 Manuale utente

KROHNE

KROHNE OPTISWIRL 4200 Series Schema elettrico

KROHNE

KROHNE Altosonic III Manuale utente

KROHNE

KROHNE OPTIWAVE 7300 C Manuale utente

KROHNE

KROHNE BATCHFLUX 5500 C Manuale utente

KROHNE

KROHNE ALTOFLUX M900 Manuale utente

KROHNE

KROHNE OPTISWIRL 5080 Schema elettrico

KROHNE

KROHNE OPTIMASS 7000 Manuale utente

KROHNE

KROHNE OPTISONIC 6300 Manuale utente

KROHNE

KROHNE IFC 050 Manuale utente

KROHNE

KROHNE VA40 Schema elettrico

KROHNE

KROHNE IFC 090 Manuale utente

KROHNE

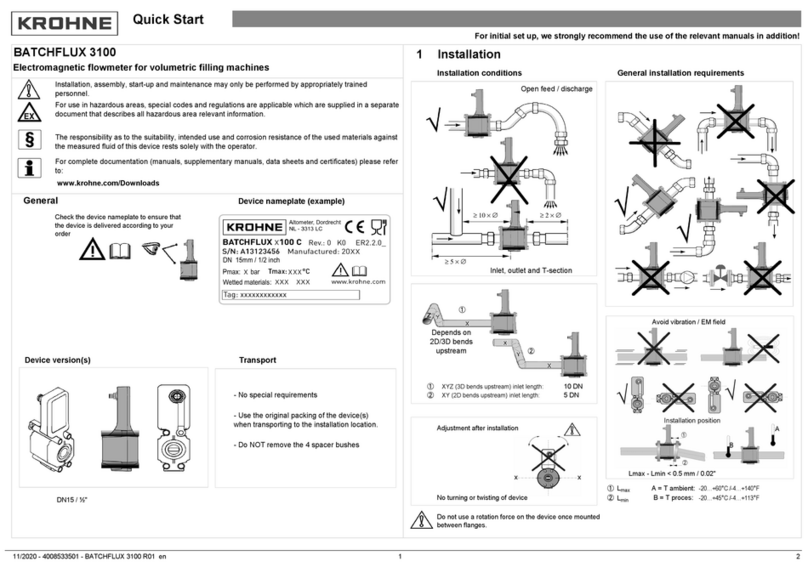

KROHNE BATCHFLUX 3100 Manuale utente

KROHNE

KROHNE OPTISONIC 6300 F Manuale utente

KROHNE

KROHNE OPTISONIC 6300 F Ex Series Manuale utente

KROHNE

KROHNE OPTIFLEX 2200 Schema elettrico

KROHNE

KROHNE OPTIWAVE 5200 C Schema elettrico

KROHNE

KROHNE GFM 700 K Manuale utente

KROHNE

KROHNE DK32 Series Schema elettrico

KROHNE

KROHNE OPTISONIC 3400 Manuale utente

KROHNE

KROHNE DK32 Series Schema elettrico

Manuali Strumento di misura popolari di altre marche

Suaoki

Suaoki D40 Manuale utente

Elster

Elster BK-G1.6 Manuale utente

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuale

Duratool

Duratool D03128 Manuale utente

Vega

Vega VEGAPULS 65 Manuale utente

Tonghui

Tonghui TH2618B Manuale utente

Tenmars

Tenmars TM-801 Manuale utente

MSR

MSR 145 Manuale utente

TPS

TPS WP-82 Manuale utente

ELMETRON

ELMETRON CP-511 Manuale utente

PCB Piezotronics

PCB Piezotronics 003C30 Manuale utente

Tenma

Tenma 72-10465 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promag 50 Specifiche tecniche

Siemens

Siemens SITRANS F Coriolis FCT030 Manuale elenco delle parti

KLINGER

KLINGER CMF V Series Manuale utente

EXFO

EXFO FTB-2 Manuale operativo e di manutenzione

Keysight

Keysight M8290A Manuale utente

ADTEK

ADTEK MW-5 Manuale utente
