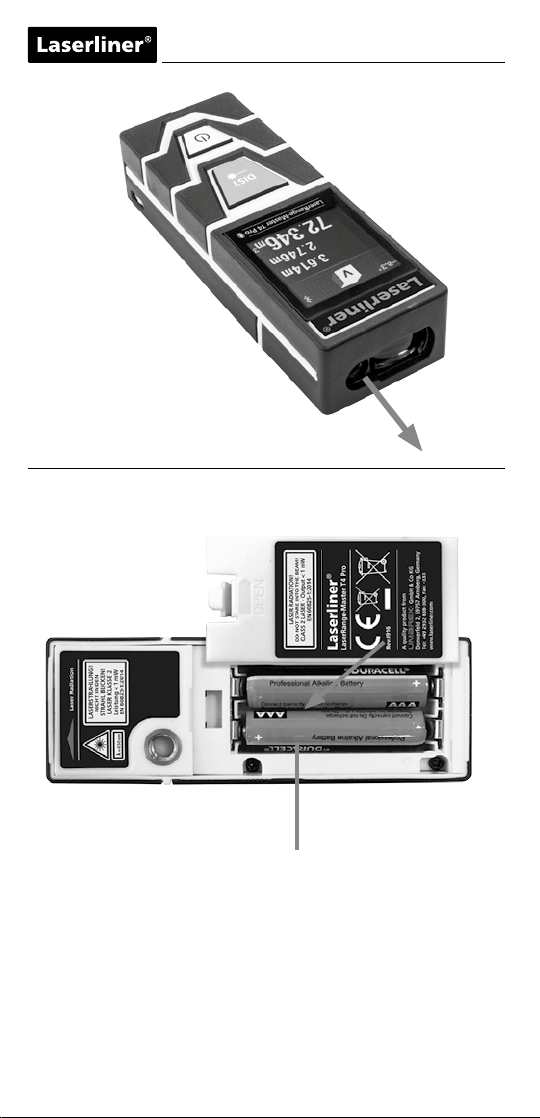

Laseraustritt
+ Batterie folgt
Laser
2 x Typ AAA / LR03
1,5V / Alkaline
LaserRange-Master T4 Pro
03
x·y=m2
x
y
xy
z
x·y·z=m
3
DE
04
27.1°
a
c
bd
e kjigf
h
lm
n
1.
2.
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlage ist aufzubewahren und
bei Weitergabe der Lasereinrichtung mitzugeben.
!
Kompakter Laser-Entfernungsmesser zum Messen
von Längen, Flächen und Volumen – mit Bluetooth®*-
Schnittstelle und Funktion zur Winkelmessung
DISPLAY:
a
b
c
d
e
f
g
Einstellungsmenü
Bluetooth®*-Funktion
Messeinheit m / ft / inch / _‘ _“
Messebene (Referenz)
hinten / Gewinde / vorne
Dauermessung /
Längenmessung
Pythagoras 1
Pythagoras 2
h
i
j
k
l
m
n
Flächenmessung
Volumenmessung
Winkelfunktion 1
Winkelfunktion 2
Messwert Winkelfunktion
Zwischenwerte
Messwerte / Messergebnisse
Einheit m / ft / inch / _‘ _“
1.
2.
TASTATUR:
Messen
AN / AUS
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
LaserRange-Master T4 Pro
DE
05
2 sec
1x
1x
1x
2 sec
1. 2.
27.1°
Allgemeine Sicherheitshinweise
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 650 nm
EN 60825-1:2014
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit
optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1.40 ... 1.90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind während
des Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände
von Kindern.
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
Einschalten, Messen und Ausschalten:
Gerät an Messen Gerät aus
Messeinheit umschalten:
m / ft / inch / _‘ _“
Das Gerät startet nach dem Einschalten mit der Dauermessung.
!
DE
06
1. 2.
27.1°
27.1°
27.1°
27.1°
27.1°
27.1°
27.1°
27.1°
1x
1x
2 sec
27.1°
1x 2x
Messebene (Referenz) umschalten:
hinten / Gewinde / vorne
Messfunktionen umschalten:
Länge Pythagoras
1
Pythagoras
2
Volumen Winkel-
funktion
1
Winkel-
funktion
2
Fläche
Längenmessung:
Gerät an Messen / Hold
Pythagoras-Funktion 1:
Pythagoras 1 1. Messung 2. Messung Ergebnis
Höhe
Das Gerät startet nach dem Einschalten mit der Dauermessung.
!
LaserRange-Master T4 Pro
DE
07
27.1°
1x 2x 3x
27.1°
1x 2x
1x 2x 3x
27.1°
1x
27.1°

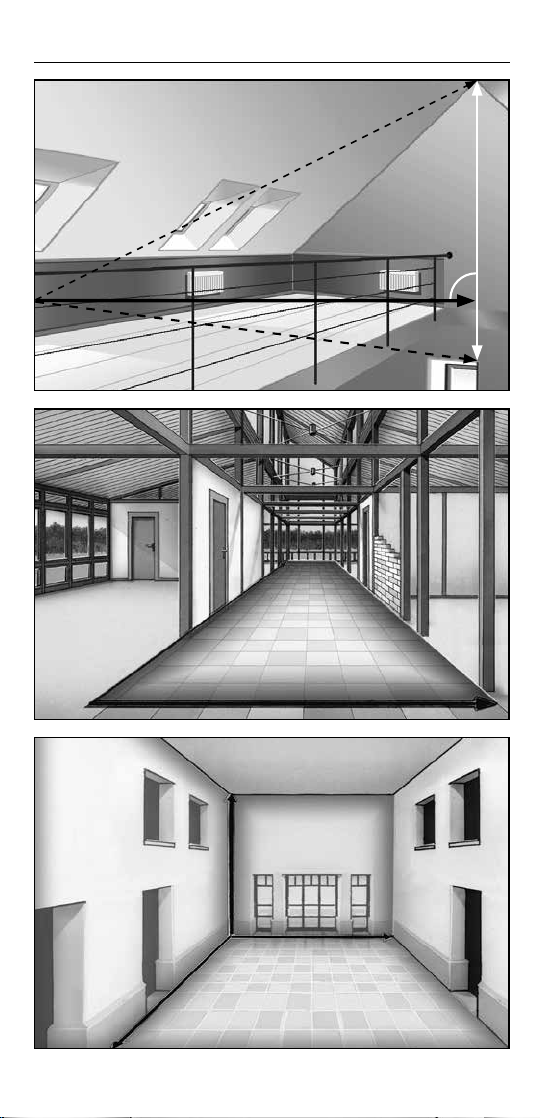

Pythagoras-Funktion 2:
Pythagoras 2 1. Messung 2. Messung 3. Messung Ergebnis
Höhe
Flächenmessung:
Fläche 1. Messung 2. Messung Ergebnis
Fläche
Volumenmessung:
Volumen 1. Messung 2. Messung 3. Messung Ergebnis
Volumen
Winkelfunktion 1:
Winkelfunktion 1 Messung
Ergebnisse
Die Messergebnisse werden durch den 360° Neigungssensor automatisch
ermittelt.
Die Rückseite des Gerätes dient als Bezugsfläche für die Messung
von Winkeln.
!
DE
08
1x 2x
27.1°
Winkelfunktion 2:
Winkelfunktion 2 1. Messung 2. Messung Ergebnis
Höhe
Das Messergebnis wird durch den 360° Neigungssensor ermittelt.
Die Rückseite des Gerätes dient als Bezugsfläche für die Messung
von Winkeln.
!
Datenübertragung
Der Laser-Entfernungsmesser verfügt über eine Bluetooth®*-Funktion, die
die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit
Bluetooth®*-Schnittstelle erlaubt (z.B. Smartphone, Tablet).
Die Systemvoraussetzung für eine Bluetooth®*-Verbindung finden Sie
unter www.laserliner.com
Das Gerät kann eine Bluetooth®*-Verbindung mit Bluetooth 4.0 kompa-
tiblen Endgeräten aufbauen.
Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt
und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke
und Zusammensetzung von Wänden, Funkstörquellen, sowie den
Sende-/Empfangseigenschaften des Endgerätes, ab.
Das Bluetooth®*-Symbol erscheint nach Aktivierung im Display.
Bei aktiver Funktion kann sich ein mobiles Endgerät mittels einer App
mit dem Messgerät verbinden.
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
Bluetooth®* aktivieren / deaktivieren:
1. 2.
27.1°
LaserRange-Master T4 Pro
DE
09
Err204:
Err208:
Err220:
Err252:
Err253:
Err255:
Err256:
Err261:
Err500:
Applikation (App)
Zur Nutzung der Bluetooth®*-Funktion wird eine Applikation benötigt.
Diese können Sie in den entsprechenden Stores je nach Endgerät
herunterladen:
Achten Sie darauf, dass die Bluetooth®*-Schnittstelle des mobilen
Endgerätes aktiviert ist.
!
Nach dem Start der Applikation und aktivierter Bluetooth®*-Funktion
kann eine Verbindung zwischen einem mobilem Endgerät und dem
Laser-Entfernungsmesser hergestellt werden. Erkennt die Applikation
mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.
Beim nächsten Start kann dieses Messgerät automatisch verbunden
werden.
* Die Bluetooth®Wortmarke und das Logo sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
Wichtige Hinweise
• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird.
In den Laserstrahl dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raum-
temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit
bei Ortswechseln mit großen Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und
kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien können Regen, Nebel und Schnee die
Messergebnisse beeinflussen bzw. verfälschen.
• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen
kann die max. Abweichung größer als 3 mm betragen.
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.
Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Mess-
ergebnisse verfälscht werden.
• Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das
Gehäuse eindringen.
Fehlercode:
Berechnungsfehler
Interner Fehler
Batterien austauschen
Temperatur ist zu hoch: > 40°C
Temperatur ist zu niedrig: < 0°C
Empfangenes Signal zu schwach oder Messzeit ist zu lang
Empfangenes Signal zu stark
Außerhalb des Messbereichs
Hardware-Fehler
DE
10
Technische Daten (Technische Änderungen vorbehalten. 11.16)
Distanzmessung
Messbereich innen 0,2 m - 40 m
Genauigkeit (typisch)* ±0,2 mm / m
Winkelmessung
Messbereich ± 90°
Auflösung 0,1°
Genauigkeit 0,1°
Laserklasse 2 < 1 mW
Laserwellenlänge 650 nm
Strahldivergenz < 1,5 mrad
Arbeitstemperatur -10°C – 40°C
Lagertemperatur -20°C – 70°C
Relative Luftfeuchte 20%rH … 85%rH, nicht kondensierend
Betriebs-Höhenlage ≤ 2000 m
Automatische Abschaltung
dynamisch je nach Messmodus:
Laser: 30 Sek. - 5 Min.
Gerät: 3 Min. - 8 Min.
Stromversorgung 2 x AAA 1,5 Volt Batterien
Abmessungen (B x H x T) 100 x 23 x 35 mm
Gewicht (inkl. Batterien) 82 g
* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raum-
temperatur. Bei größeren Distanzen und ungünstigen Messbedingungen,
wie z.B. starke Sonneneinstrahlung oder schwach reflektierende
Zieloberflächen, kann die Messabweichung um ± 0,2 mm/m steigen.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
Konformitätserklärung
Dieses Produkt entspricht den Bestimmungen der Direktiven 2004/108/EC,
2014/30/EU (EMV), 2011/65/EU (RoHS) und 1999/5/EG (R&TTE).
Umarex GmbH & Co KG erklärt hiermit die Übereinstimmung der grund-
legenden Anforderungen und aller relevanten technischen Regeln und
Vorschriften zu den oben genannten Direktiven, und ist dadurch berech-
tigt die CE-Kennzeichnung auf dem Produkt zu führen.
Weitere Informationen sind im Internet unter www.laserliner.com
verfügbar oder auf Anfrage erhältlich.
