Lenze E94AYCEO Manuale utente

Montageanleitung

Mounting Instructions

Instructions de montage

Instrucciones para el montaje

Istruzioni per il montaggio

EDK94AYCEO

.R0}

Ä.R0}ä

EtherNet/IP



E94AYCEO

Kommunikationsmodul

Communication module

Module de communication

Módulo de comunicación

Modulo di comunicazione

L−force Communication

klappseite_E94AYCEO−einbaufreiraum_E94AYCET

read_de−read_it

Lesen Sie zuerst diese Anleitung, bevor Sie mit den Arbeiten beginnen!

Beachten Sie die enthaltenen Sicherheitshinweise.

Please read these instructions before you start working!

Follow the enclosed safety instructions.

Veuillez lire attentivement cette documentation avant toute action !

Les consignes de sécurité doivent impérativement être respectées.

Lea las instrucciones antes de empezar a trabajar.

Observe las instrucciones de seguridad indicadas.

Prima di usare l’apparecchiatura, leggere le istruzioni contenute in questo

manuale.

Osservare le note di sicurezza.

EDK94AYCEO DE/EN/FR/ES/IT 2.0

4

legende_kopfzeile−DUMMY_NUM_Reset

E94YCEO001B

E94AYCET017

EDK94AYCEO DE/EN/FR/ES/IT 2.0 5



legende_kopfzeile−DUMMY_NUM_Reset

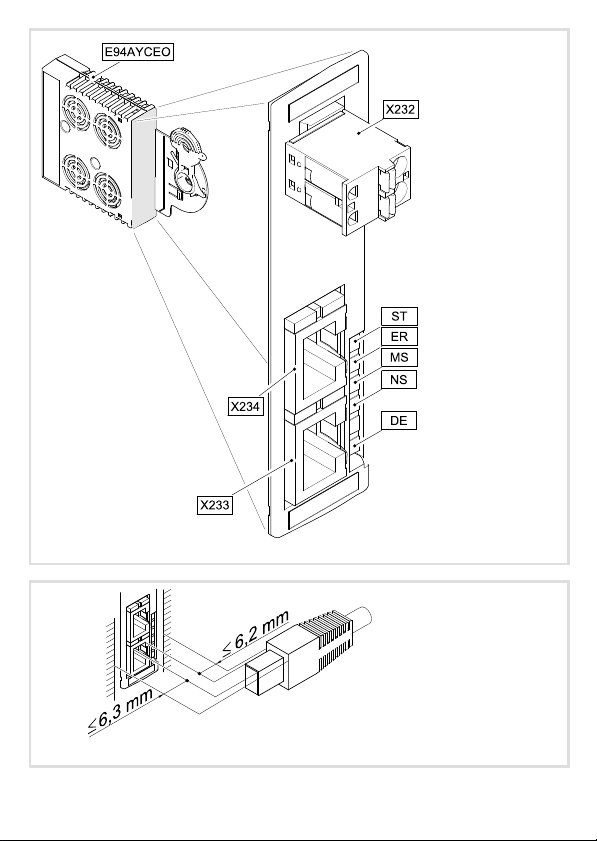

Pos. Beschreibung Ausführliche

Information

X232 Anschluss für externe Spannungsversorgung

l2−polige Steckerleiste mit Federkraftanschluss

20

X233 EtherNet/IP−Anschlüsse

lRJ45−Buchsen

ljeweils mit 2 LED−Statusanzeigen zur Diagnose

18

X234

LED−Statusanzeigen zur Diagnose

22

0Abb. 0Tab. 0

i Inhalt

EDK94AYCEO DE/EN/FR/ES/IT 2.0

6

Inhalt

1 Über diese Dokumentation 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Verwendete Konventionen 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Verwendete Hinweise 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Sicherheitshinweise 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Produktbeschreibung 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Funktion 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bestimmungsgemäße Verwendung 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lieferumfang 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Identifikation 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Technische Daten 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Allgemeine Daten 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Abmessungen 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 Mechanische Installation 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 Elektrische Installation 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

EMV−gerechte Verdrahtung 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

EtherNet/IP−Anschluss 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Externe Spannungsversorgung 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Inbetriebnahme 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Vor dem ersten Einschalten 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 Diagnose 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LED−Statusanzeigen 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Über diese Dokumentation 1

EDK94AYCEO DE/EN/FR/ES/IT 2.0 7



H1_Ueber_Doku−TIP_download_DE

1 Über diese Dokumentation

Inhalt

Diese Dokumentation enthält ...

ƒ Sicherheitshinweise, die Sie unbedingt beachten müssen;

ƒ Informationen zur bestimmungsgemäßen Verwendung und Technische Daten des

Kommunikationsmoduls;

ƒ Informationen zur mechanischen und elektrischen Installation des

Kommunikationsmoduls;

ƒ Informationen zur Diagnose.

Informationen zur Gültigkeit

Die Informationen in dieser Dokumentation sind gültig für folgende Geräte:

Erweiterungsmodul Typenbezeichnung ab Hardwarestand ab Softwarestand

EtherNet/IP E94AYCEO VE 00.03.00.00

Zielgruppe

Diese Dokumentation richtet sich an Personen, die die Vernetzung und Fernwartung einer

Maschine projektieren, installieren, in Betrieb nehmen und warten.

Tipp!

Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im

Download−Bereich unter

www.lenze.com

1 Über diese Dokumentation

Verwendete Konventionen

EDK94AYCEO DE/EN/FR/ES/IT 2.0

8

H2_Verw_Konventionen−Verw_Konv_MA_KommModule

Verwendete Konventionen

Diese Dokumentation verwendet folgende Konventionen zur Unterscheidung verschiede-

ner Arten von Information:

Informationsart Auszeichnung Beispiele/Hinweise

Zahlenschreibweise

Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt

verwendet.

Beispiel: 1234.56

Symbole

Seitenverweis Verweis auf eine andere Seite mit zu-

sätzlichen Informationen

Beispiel: 16 = siehe Seite 16

Über diese Dokumentation

Verwendete Hinweise

EDK94AYCEO DE/EN/FR/ES/IT 2.0 9



H2_Def_Hinweise−SIC_pikt_DE

Verwendete Hinweise

Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta-

tion folgende Piktogramme und Signalwörter verwendet:

Sicherheitshinweise

Aufbau der Sicherheitshinweise:

Gefahr!

(kennzeichnet die Art und die Schwere der Gefahr)

Hinweistext

(beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann)

Piktogramm und Signalwort Bedeutung

Gefahr!

Gefahr von Personenschäden durch gefährliche elektri-

sche Spannung

Hinweis auf eine unmittelbar drohende Gefahr, die den

Tod oder schwere Verletzungen zur Folge haben kann,

wenn nicht die entsprechenden Maßnahmen getroffen

werden.

Gefahr!

Gefahr von Personenschäden durch eine allgemeine Ge-

fahrenquelle

Hinweis auf eine unmittelbar drohende Gefahr, die den

Tod oder schwere Verletzungen zur Folge haben kann,

wenn nicht die entsprechenden Maßnahmen getroffen

werden.

Stop!

Gefahr von Sachschäden

Hinweis auf eine mögliche Gefahr, die Sachschäden zur

Folge haben kann, wenn nicht die entsprechenden Maß-

nahmen getroffen werden.

1 Über diese Dokumentation

Verwendete Hinweise

EDK94AYCEO DE/EN/FR/ES/IT 2.0

10 

H2_Def_Hinweise−SIC_pikt_DE

Anwendungshinweise

Piktogramm und Signalwort Bedeutung

Hinweis! Wichtiger Hinweis für die störungsfreie Funktion

Tipp! Nützlicher Tipp für die einfache Handhabung

Verweis auf andere Dokumentation
