ATTENZIONE!!!
•Leggere attentamente il manuale prima dell’utilizzo e l’installazione.
•Questi strumenti devono essere installati da personale qualificato, nel
rispetto delle vigenti normative impiantistiche, allo scopo di evitare danni
a persone o cose.
•Prima di qualsiasi intervento sullo strumento, togliere tensione dagli
ingressi di alimentazione e dalle uscite relè dove presenti.
•Il costruttore non si assume responsabilità in merito alla sicurezza
elettrica in caso di utilizzo improprio del dispositivo.
•I prodotti descritti in questo documento sono suscettibili in qualsiasi
momento di evoluzioni o di modifiche.
Descrizione
•Relè differenziale di terra tipo B
•Misure in vero valore efficace (TRMS)
•Esecuzione modulare, 3 moduli per guida DIN
•LED verde di segnalazione alimentazione (ON)
•Toroide esterno serie CTB
•Funzionamento con sicurezza positiva impostabile
•Visualizzazione della corrente differenziale
•Display LCD retroilluminato
•Pulsanti TEST e RESET sul fronte
•Due uscite indipendenti programmabili (allarme e pre-allarme)

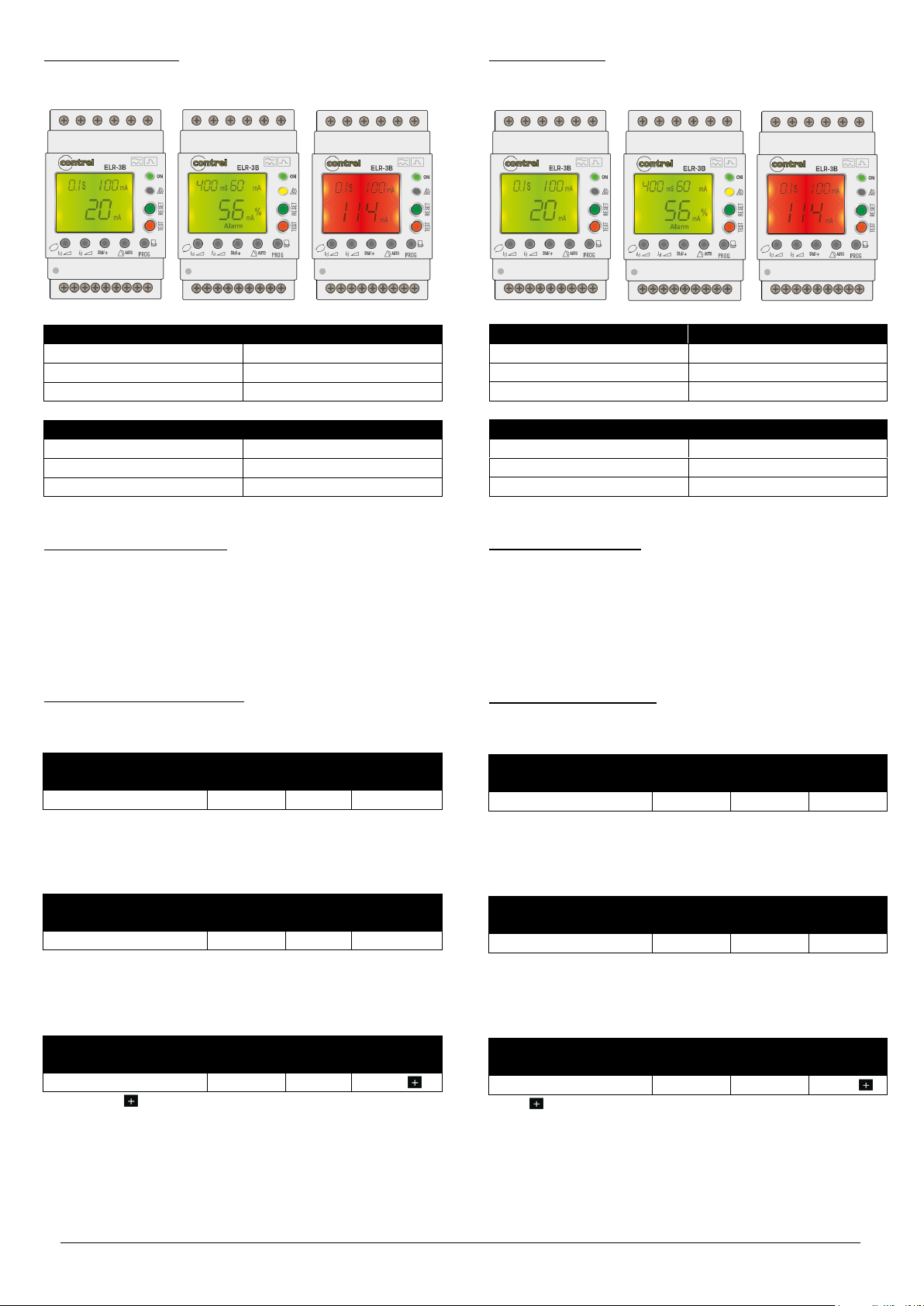

Funzioni display e LED
Grazie al display LCD, l'utente può visualizzare la corrente differenziale, gli
allarmi e accedere alle impostazioni
•Verde: corrente rilevata inferiore alla soglia impostata
•Giallo: rilevata corrente superiore alla soglia di ALARM ma inferiore alla
soglia TRIP
•Rosso:
- intervento del relè di TRIP per il superamento della I∆n impostata
- circuito aperto del toroide esterno (o non collegato)
- lettura valore fuori scala
- TEST, provoca l’intervento del relè

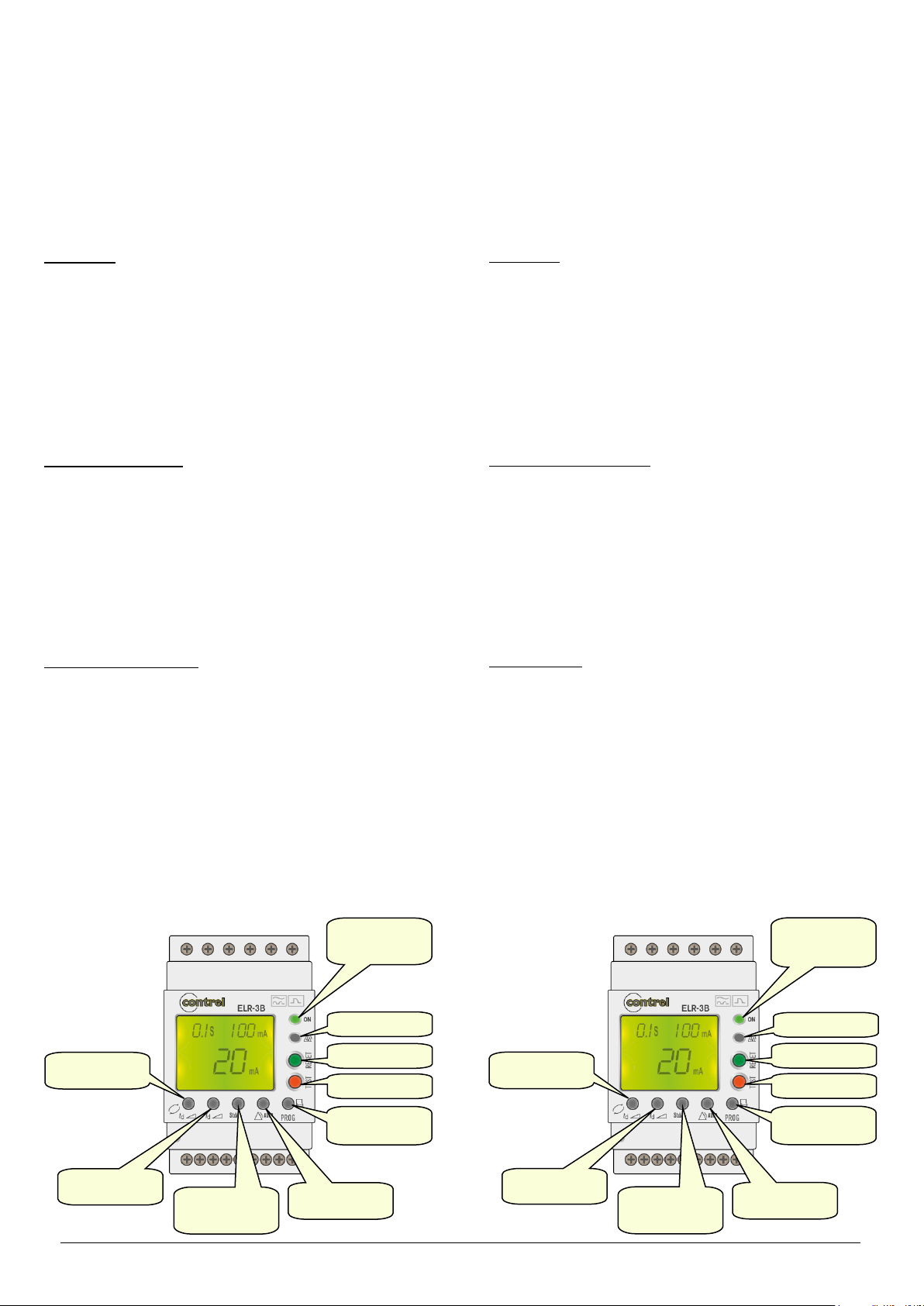

Funzione dei tasti frontali
Tasto RESET –Per il ripristino del relè dopo l’intervento
Tasto TEST –Provoca l’intervento del relè
Tasto td–Serve per impostare il tempo di ritardo di intervento
Tasto Id–Serve per impostare la corrente di guasto verso terra
Tasto Std/+ per 2 secondi –Sicurezza positiva attivata o disattivata sui
Relè di TRIP e ALARM
Tasto PROG –Server per entrare nel menu di impostazioneOVR del relè di
preallarme (sul display appare la scritta ALARM)
Tasto ∆ AUTO (solo nel menu ALARM) –Impostazione della modalità reset
del relè di preallarme (manuale o automatico)
Tasto Idper 2 secondi (solo nel menu ALARM) –Serve per impostare la
soglia di preallarme
Tasto tdper 2 secondi (solo nel menu ALARM) –Serve per impostare il
tempo di ritardo di preallarme
WARNING!
•Carefully read the manual before the installation or use.
•This device is to be installed by qualified personnel, complying to current
standards, to avoid damages.
•Before any maintenance operation on the device, remove supply inputs.
•The manufacturer cannot be held responsible for electrical safety in case
of improper use of the equipment.
•Products illustrated herein are subject to alteration and changes without
prior notice.
Description
•Earth leakage relay type B
•True RMS
•Modular DIN-rail housing, 3 modules
•Green power LED indicator (ON)
•External residual current transfomer CTB series
•Fail safe function (settable)
•VIsualization of the differential current
•Backlighted LCD display
•On the front panel, TEST and RESET button
•Two indipendent progammable outputs (trip and prealarm)
Display and LED functions
Thanks to LCD display, the user can view very quickly the measurements,
the alarms and can access to all settings
•Green: detected current lower than threshold
•Yellow: detected current higher than ALARM threshold but lower than
TRIP threshold
•Red:
- detected current higher than ALARM threshold and relay activation
- open residual current transformer circuit (or not connected)
- current leakage readinf off scale
- TEST, causes tripping of the relay
Front keyboard
RESET key –To reset the relay after tripping
TEST key –Causes tripping of the relay
tdkey –Used to select the tripping delay time
Idkey –Used to select the fault current to earth
Std/+ key at least 2 seconds –Positive safety activated or deactivated on
TRIP and ALARM relays
PROG key –Used to enter into prealarm relay menu setting (on the display
will appears ALARM)
∆ AUTO key (only ALARM menu setting) –Used to set the reset for
prealarm relay (manual or automatic)
Idkey at least 2 seconds (only ALARM menu setting) –Used to set the
prealarm’s threshold
tdkey at least 2 seconds (only ALARM menu setting) –Used to set the
prealarm delay time
