Milwaukee MC510 Manuale utente

SPECIFICATIONS:

MC510

RANGE

±1000 mV

RESOLUTION

1 mV

ACCURACY (@25°C)

±5 mV

SETPOINT

0 to 600 mV

ALARM

active when the measure is

lower/higher than setpoint

depending on user selection

OUTPUT POWER SOCKET

active when the measure is

higher/lower than selected setpoint

(5A max) depending on user selection

ORP ELECTRODE

MA921B/2 (included)

ENVIRONMENT

0 to 50°C, 95% RH max.

POWER SUPPLY

VDC (included)

POWER DRIVERS

2A, 60Hz or 230VAC, 1A, 50Hz

DIMENSIONS

148.5

x 82.5 x 32 mm

WEIGHT

180 g (meter only)

OPTIONAL ACCESSORIES:

MA921B/2

ORP Electrode with BNC connector and 2m cable

M10000B

Electrode rinse solution, 20 mL sachet (25 pcs)

MA9015

Electrode storage solution, 220 mL bottle

WARRANTY:

This instrument is warranted from all defects in materials and manufacturing for a period of two

years from the date of purchase. The electrode is warranted for a period of 6 months.

If during this period, the repair or replacement of parts is required, where the damage is not due to

negligence or erroneous operation by the user, please return the parts to either dealer or our office

and the repair will be effected free of charge

Note: We reserve the right to modify the design, construction and appearance of our products

without advance notice.

USER MANUAL

PORTABLE

ORP METER

MODEL: MC510

LINGUA: ITALIANO

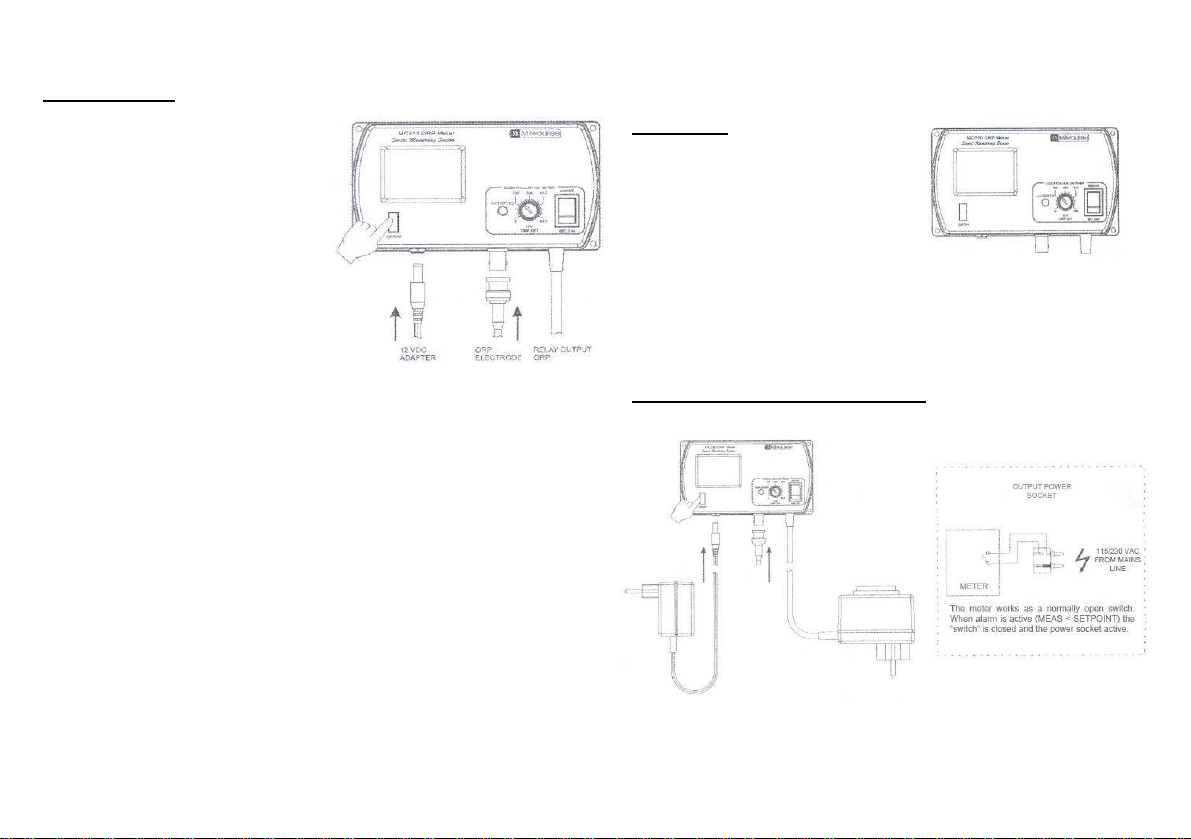

Collegare l’alimentatore

a 12 Volts DC.

Inserire il connettore

dell’elettrodo nella presa BNC

Prima di ogni misura , rimuovere il

cappuccio protettivo dall’elettrodo.

Se l’elettrodo è asciutto, occorre

Riattivarlo immergendo la punta,

circa 2,5 cm in soluzione M1000B

per alcuni minuti.

Premere il pulsante on/off per accendere lo strumento.

•

Attendere che la lettura si stabilizzi , il misuratore inizierà

la lettura in continua

Un segnale di allarme lampeggiante indicherà che lo strumento ha

Superato la soglia di set point impostata, contemporanemente

si attiverà il contatto della presa , attivo alto, oppure attivo basso

selezionato a piacere dall’utente .

NOTE:

Il contatto di set point può essere selezionato dallo switch

“ABOVE o BELOW”

nella posizione desiderata

La spina / presa non è protetta da fusibile interno.

Si raccomanda di proteggere esternamente il dispositivo elettrico.

ATTENZIONE: quando la spina è inserita nella rete elettrica

significa che una tensione può essere presente sulla presa. Per qualsiasi operazione prestare la massima attenzione.

OPERATIVITA’:

•

Lo strumento viene calibrato in fabbrica.

•

SETPOINT:

• Il set point si regola ruotando

il pomello centrale sul valore

desiderato .

• il range è selezionabile sul MC510

Da 0 a 600 mV.

•

PROCEDURA DI INSTALLAZIONE:
