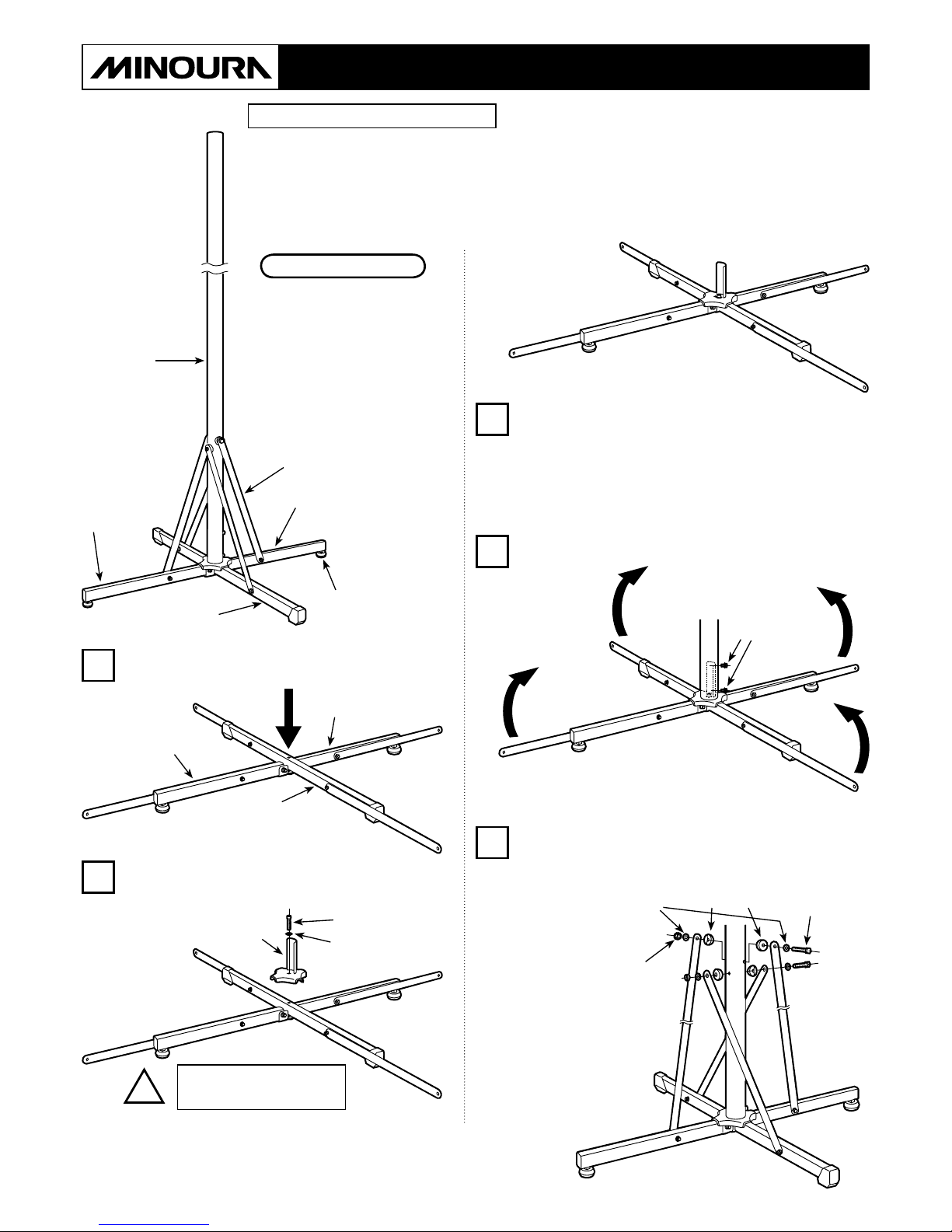

MINOURA P-700X Manuale utente

支柱取り付け板を，スプリングワッシャを通した

M6x40 ボルトで脚の中央の孔に取り付けます。

（図 B, C）

マルチパーパス・ベーススタンド　P-700X　取扱説明書

支柱

脚補強板

アジャスタ

●部屋の中央に設置してもいずれの方向にも転倒しにくいよう大型のＸ字型脚を装備して

　いますが，安全のため重量バランスを一方だけに片寄らせないでください。

●支柱が安定して直立するよう，脚のアジャスタは個別に調整し，４点が同時に床面に

　接地するようにすること。また調整後はロックナットを脚側に締め込んでおくこと。

組み立てに必要な工具

まず脚を十字型に組み合わせます。このとき脚補

強板はすべて外側に向けて開いておきます。（図Ａ）

正しく組み立てられた状態

支柱を支柱取り付け板に装着します。（図Ｄ）

このとき，支柱取り付け板の金具は支柱の中に挿入さ

れることに注意してください。

支柱は２本の M6x18 ボルトで取り付けますが，今は

まだ仮止めだけにしておいてください。

脚補強板をそれぞれ M6x70 ボルト，平ワッシャ，樹

脂ワッシャ，ナイロンナットで取り付けます。（図Ｅ）

最後に M6x18 ボルトをしっかりと締め込みます。

M5 六角レンチ ...１ヶ

10mm スパナ ... １ヶ

13mm スパナ ... １ヶ

日本製注意していただきたいこと

支柱取り付け板は必ず

図Ｂの向きであること。

（図Ａ）（図Ｄ）

（図Ｅ）

4脚補強板を４本とも支柱に向けて持ち上げます。

（図Ｂ）

（図Ｃ）

(2009/07)

株式会社　箕浦

〒 503-2305　岐阜県安八郡神戸町神戸 1197-1

Phone:(0584)27-3131/Fax:(0584)27-7505/Email:[email protected]

脚( 短 )

脚( 長 )

脚( 短 )

M6x40 ボルト

スプリングワッシャ

支柱取り付け板

M6x18 ボルト

M6x70 ボルト

ナイロンナット

平ワッシャ樹脂ワッシャ

脚( 短 )

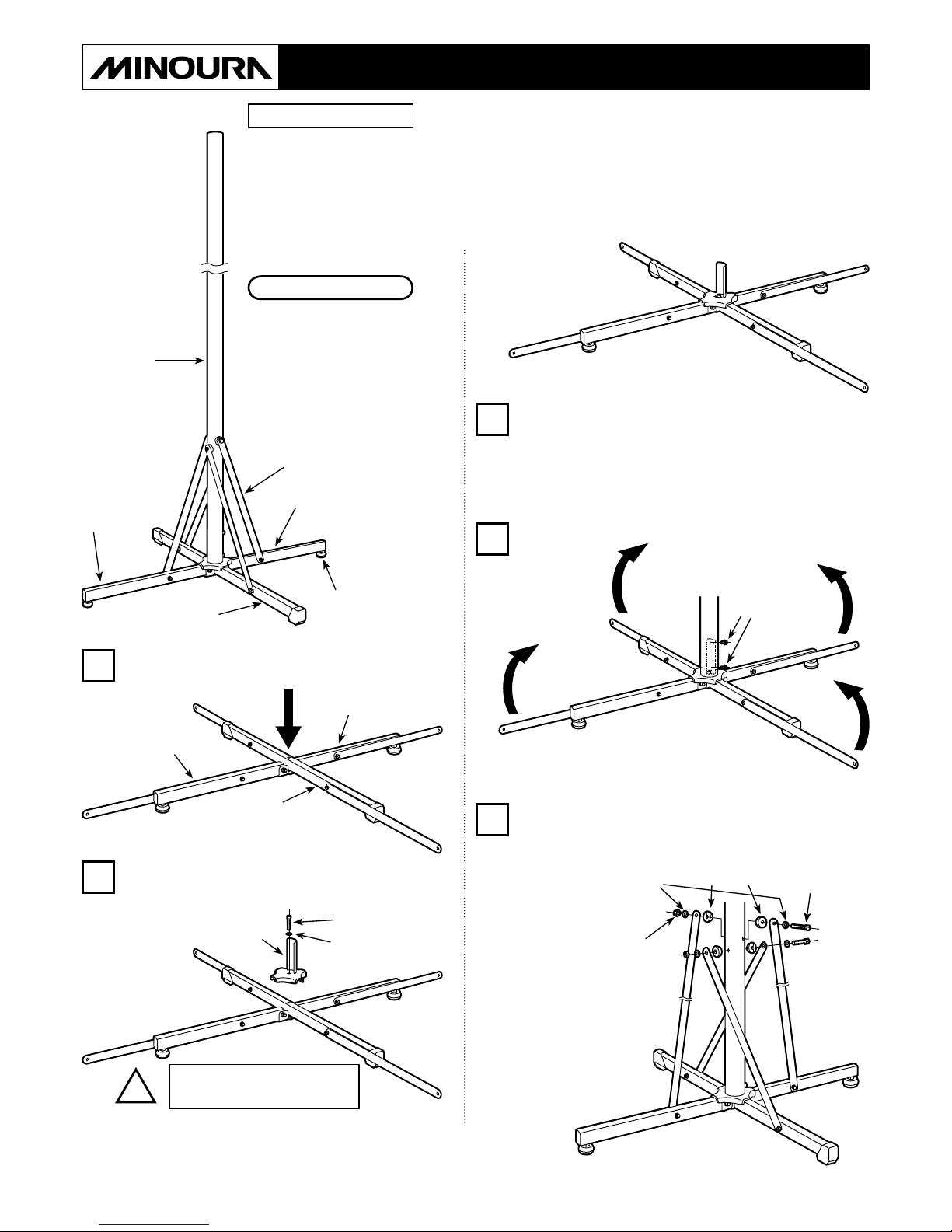

Multi Purpose Base Stand P-700X instructions manual

• P-700X is designed for allowing you to setup anywhere by its super-wide

X-shaped legs. But do not mount heavy items in just one side to prevent

falling down accident.

• Adjust the length of each Foot Adjuster individually in order to keep the Pillar

stable and vertical. And tighten the Lock Nut toward the leg after adjusting.

Required Tools

1xM5HexWrencg

1x10mmSpanner

1x13mmSpanner

Made in Japan

Important Notes

(2009/07)

MINOURA JAPAN

1197-1 Godo, Anpachi, Gifu 503-2305 Japan

Phone: +81-584-27-3131 / Fax: +81-584-27-7505 / Email: [email protected]

Attach Pillar Base to the center hole on the legs with

M6x40 bolt and spring washer. (see Fig. B & C)

Pillar

Support Arm

Adjuster

Cross the legs and open every Support Arm outward.

(see Fig. A)

Correctly assembled legs

Install Pillar to Pillar Base. (see Fig. D)

Be sure the bracket of Pillar Base will be inserted into

Pillar, not placing side by side.

Tighten two M6x18 bolts temporally to hold Pillar. These

bolts will be tightened rmly in the last step.

Assemble a pair of Support Arms to Pillar with an M6x70

bolt, Flat washers, Plastic washers and a Nylon nut (see

Fig. E). And nally tighten M6x18 bolts rmly.

The direction of Pillar Base

must be as shown in Fig.B.

(Fig. A)

(Fig. D)

(Fig. E)

4Raise up all Support Arms.

(Fig. B)

(Fig. C)

Leg (short)

Leg (long)

M6x40 Bolt

Spring Washer

Pillar Base

M6x18 Bolt

M6x70 Bolt

Nylon Nut

Flat Washer Plastic Washer

Leg (short)

Leg (long)

Leg (short)
