MRA 4025066170111 Manuale utente
1
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE MONTAJE
GUIDA AL MONTAGGIO

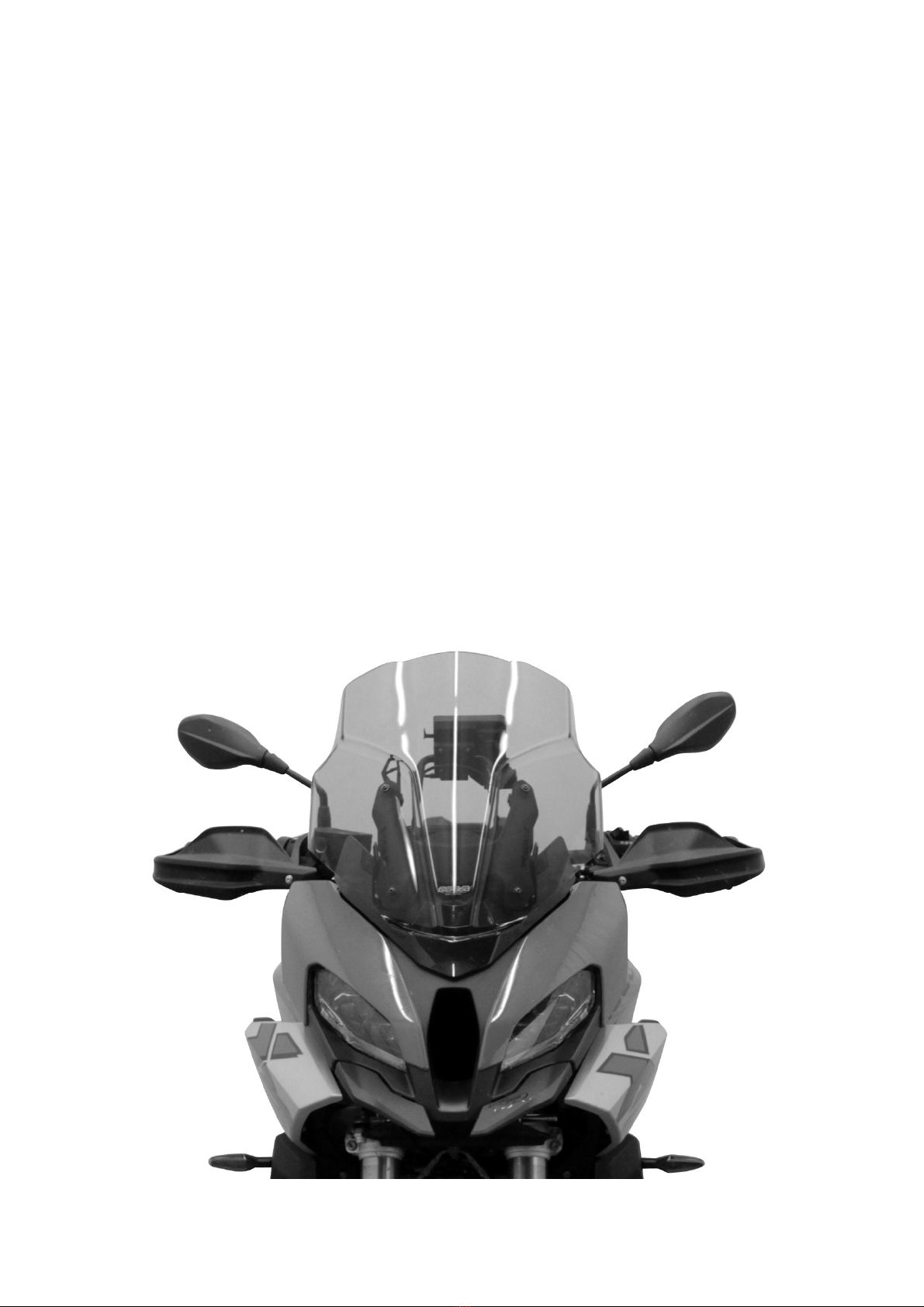

BMW S1000XR 2020-
© by MRA-Klement GmbH – 08/2020 4025066170005
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: +49 7663 93890 Email: info@mra.de
2
DMONTAGEANLEITUNG
BMW S1000XR 2020-
Wir danken Ihnen für den Kauf einer MRA-Windschutzscheibe.
Bitte lesen Sie diese Montageanleitung vor der Montage gründlich durch und überprüfen Sie die
Stückliste. Wir empfehlen eine Montage durch den Fachhandel.
Anzahl
Artikel
Artikelnr.
Benötigte Werkzeuge
1 MRA-Scheibe --- Torx-Schlüssel TX 25
Inbusschlüssel 3mm
4 Linsenschrauben, schwarz, M5 x 16mm 10554
4 Kunststoffscheiben, 12x5x0.5mm 10635
4 Neoprenscheiben, 16x4.5x4mm 10634
Montage der Scheibe am Motorrad:
1. Stellen Sie das Motorrad auf eine ebene Fläche.
2. Demontieren Sie die Originalscheibe.
3. Stecken Sie die M5x16mm Linsenschrauben [10554] mit den
Kunststoffscheiben [10635] durch die Bohrungen der MRA-Scheibe.
Schieben Sie anschließend die Neoprenscheiben [10634] von hinten
dagegen (P1).
4. Montieren Sie nun die MRA-Scheibe an das Motorrad.
5. Unser Tipp: drehen Sie jede Befestigungsschrauben erst ein paar
Gewindegänge in den Halter und ziehen dann alle Schrauben gleichmäßig
fest. So lässt sich die Scheibe besser montieren und die
Befestigungsgewinde des Halters werden nicht beschädigt.
Nach Montage und danach in regelmäßigen Abständen alle Schrauben auf festen Sitz prüfen und ggf.
nachziehen. Die Scheibe mit Schwamm, Wasser und neutraler Seife reinigen. Lösungsmittel, Alkohol und
Benzin beschädigen die Scheibe.
3
GB
MOUNT IN G I N STRUC T IONS
BMW S1000XR 2020-
Thank you for buying a MRA Windshield.
Read this manual carefully and check the parts list for completeness before you begin. We recommend
that you have your screen fitted by an authorised workshop.
Number
Article
Article No..
Required tools
1 MRA windscreen --- Torx key TX 25
Allen key 3mm
4 Fillister head screws black M5 x 16 mm 10554
4 Plastic washers, 12x5x0.5mm 10635
4 Neoprene washers, 16x4.5x4mm 10634
Mounting the windscreen onto the motorcycle:
1. Place the motorcycle on a flat surface.
2. Dismantle the original windscreen.
3. Insert the M5x16mm fillister head screws [10554] with the plastic washers
[10635] into the holes on the MRA windscreen. Push the neoprene washers
[10634] against these from behind (P1).
4. Now, mount the MRA windscreen onto the motorcycle.
5. Tip: screw each fastening screw into the holder a couple of turns first, and
then tighten all the screws evenly. This way, the windscreen is easier to
install and the mounting threads on the holder won’t be damaged.
After installation, check that all of the screws are tight; tighten them up if necessary. Repeat this at
regular intervals. Clean the screen with water, neutral soap and a sponge. Do not use solvents, alcohol or
spirits to clean the screen as they will damage it.
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: +49 7663 93890 Email: info@mra.de
4
F
INSTR UC T IONS DE MON TAGE
BMW S1000XR 2020-
Merci d’avoir acheté un pare-brise MRA.
Veuillez lire attentivement ces instructions de montage et vérifier la liste des pièces. Nous vous
recommandons de confier le montage à un revendeur spécialisé.
Nombre
Article
Modèle.
Outils nécessaires
1 Pare-brise --- Clé Torx TX 25
Clé Allen 3 mm
4 Vis à tête bombée noires, M5 x 16 mm 10554
4 Rondelles en plastique, 12 x 5 x 0,5 mm 10635
4 Rondelles en néoprène, 16 x 4,5 x 4 mm 10634
Montage de la vitre sur la moto:
1. Posez la moto sur une surface plane.
2. Démonter la vitre d'origine.
3. Insérez les vis à tête bombée M5 x 16 mm fournies [10554] avec les
rondelles en plastique [10635] par les perçages en haut du pare-brise MRA.
Déplacez ensuite les rondelles en néoprène [10634] par derrière à leur
rencontre (P1).
4. Montez à présent le pare-brise sur la moto.
5. Notre conseil : ne faites pivoter les vis de fixation que de quelques filetages
dans le support et serrez ensuite toutes les vis de manière uniforme. Il
s’agit de la meilleure manière de monter les rondelles, les filets de fixation
du support ne sont ainsi pas endommagés.
Après le montage et ensuite, à des intervalles réguliers, vérifiez si toutes les vis sont bien serrées. Si nécessaire, les
resserrer. Nettoyez le pare-brise à l’aide d’une éponge, de l’eau et du savon neutre. Ne jamais utiliser du solvant,
de l’alcool ou l’essence, car ces produits risqueraient d’endommager le pare-brise.
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: +49 7663 93890 Email: info@mra.de
5
IT
G U I D A A L M O N T A G G I O
BMW S1000XR 2020-
Grazie per aver acquistato un cupolino MRA.
Si prega di leggere attentamente la guida prima del montaggio e di verificare la distinta pezzi.
Consigliamo di rivolgersi a un rivenditore autorizzato per il montaggio.
Numero
Articolo
Modello
strumenti richiesti
1 Parabrezza MRA --- Chiave torx - TX 25
Chiave per viti ad esagono
3mm
4 Viti a testa lenticolare nere, M5 x 16mm 10554
4 Rondelle in plastica, 12x5x0.5mm 10635
4 Rondelle in neoprene, 16x4.5x4mm 10634
Montaggio del parabrezza sulla moto
1. Sistemare la moto su una superficie piana.
2. Smontare il parabrezza originale.
3. Inserire le viti a testa lenticolare M5x16mm [10554] con le rondelle in
plastica [10635] nei fori superiori del parabrezza MRA. Inserire poi da
dietro le rondelle in neoprene [10634] (P1).
4. Montare ora il parabrezza MRA sulla moto.
5. Il nostro suggerimento: ruotare prima tutte i viti di fissaggio per un paio di
giri nel supporto e serrare poi le viti uniformemente. Ciò consente di
montare meglio il parabrezza e di non danneggiare i fori filettati di fissaggio
del supporto.
Dopo il montaggio e, successivamente, a intervalli regolari controllare che tutte le viti siano in sede ed
eventualmente serrarle. Pulire il cupolino con una spugna, acqua e un sapone neutro. Solventi, alcol e
benzina lo danneggiano.
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: +49 7663 93890 Email: info@mra.de
6
ES
I NS TR U CC I O NE S D E M O NT A JE
BMW S1000XR 2020-
Gracias por la compra de un parabrisas MRA.
Antes de proceder al montaje, lea este manual y compruebe la lista de piezas. Recomendamos el montaje
a través de un comercio especializado.
Número
Articulo
Modelo
Herramientas necesarias
1 Parabrisas MRA --- Llave Torx TX 25
Llave Allen 3 mm
4 Tornillos alomados negros, M5 x 16mm 10554
4 Arandelas de plástico, 12 x 5 x 0,5 mm 10635
4 Arandelas de neopreno, 16 x 4,5 x 4 mm 10634
Montaje del parabrisas en la motocicleta:
1. Posicione la motocicleta sobre una superficie plana.
2. Desmonte el parabrisas original.
3. Inserte los tornillos alomados M5 x 16 mm suministrados [10554] con las
arandelas de plástico [10635] a través de los orificios del disco MRA. A
continuación, deslice las arandelas de neopreno [10634] desde atrás a la
contra (P1).
4. Monte ahora la pantalla MRA en la moto.
5. Nuestro consejo: atornille cada tornillo de fijación en el soporte primero
unos pocos pasos de rosca y luego apriete todos los tornillos
uniformemente. Esto facilita el montaje de la pantalla y evita que se dañen
las roscas de fijación del soporte.
Después del montaje, y más adelante a intervalos regulares, comprobar que todos los tornillos están bien
colocados y dado el caso volver a apretarlos. Limpiar el cristal del parabrisas con una esponja, agua y
jabón neutro. Los disolventes, el alcohol y la gasolina dañan el cristal.
MRA-Klement GmbH Siemensstr. 6 D-79331 Teningen Tel.: +49 7663 93890 Email: info@mra.de
7
P 1
