MSI B550M PRO-DASH Manuale utente

Quick Start

Thank you for purchasing the MSI® B550M PRO-DASH motherboard.

This Quick Start section provides demonstration diagrams about

how to install your computer. Some of the installations also provide

video demonstrations. Please link to the URL to watch it with the web

browser on your phone or tablet. You may have even link to the URL

by scanning the QR code.

Kurzanleitung

Danke, dass Sie das MSI® B550M PRO-DASH Motherboard gewählt

haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur

Installation Ihres Computers. Manche Installationen bieten auch

die Videodemonstrationen. Klicken Sie auf die URL, um diese

Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table

anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,

um die URL zu öffnen.

Présentation rapide

Merci d’avoir choisi la carte mère MSI® B550M PRO-DASH. Ce

manuel fournit une rapide présentation avec des illustrations

explicatives qui vous aideront à assembler votre ordinateur. Des

tutoriels vidéo sont disponibles pour certaines étapes. Cliquez sur

le lien fourni pour regarder la vidéo sur votre téléphone ou votre

tablette. Vous pouvez également accéder au lien en scannant le QR

code qui lui est associé.

Быстрый старт

B550M

PRO-DASH











Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per MSI B550M PRO-

Dash o cerca il tuo prodotto tra le migliori offerte di Schede Madri

II Quick Start

https://youtu.be/Xv89nhFk1vc

⚽

CPU_FAN1

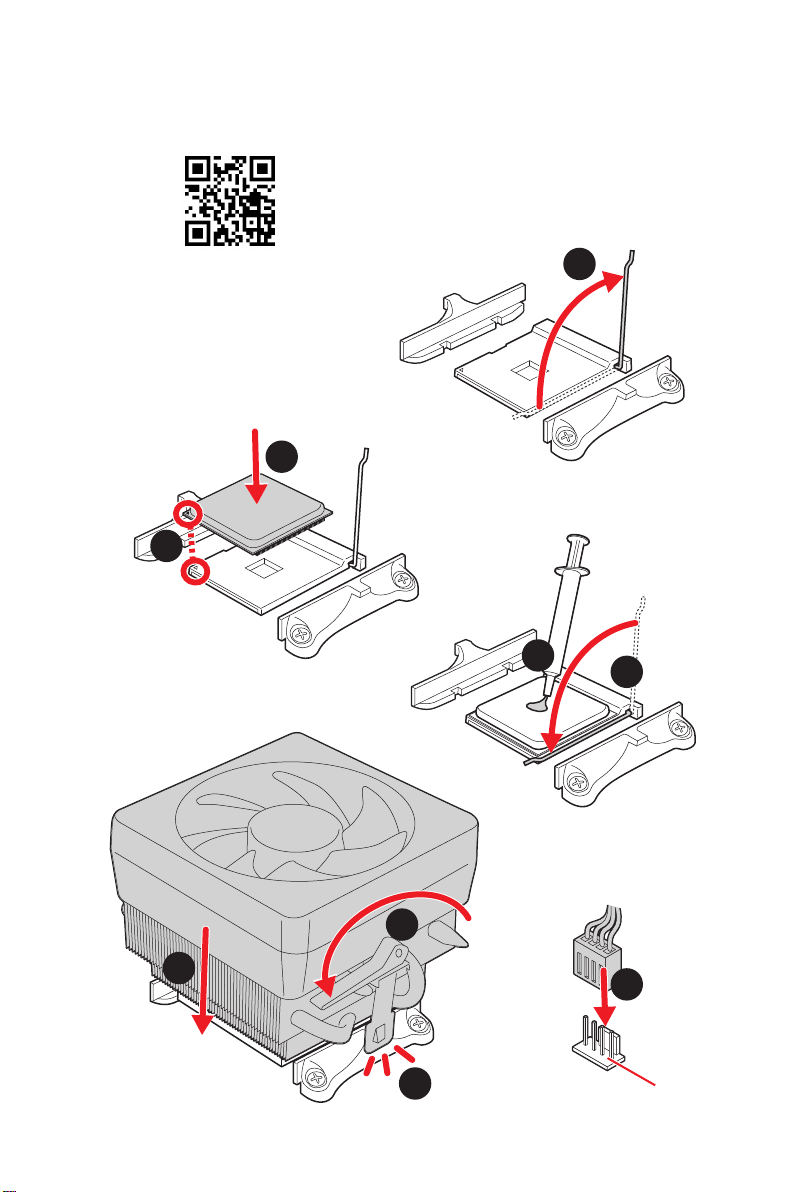

Installing a Processor/ Installation des Prozessors/ Installer un

processeur/ Установка процессора

III

Quick Start

⚠

Important



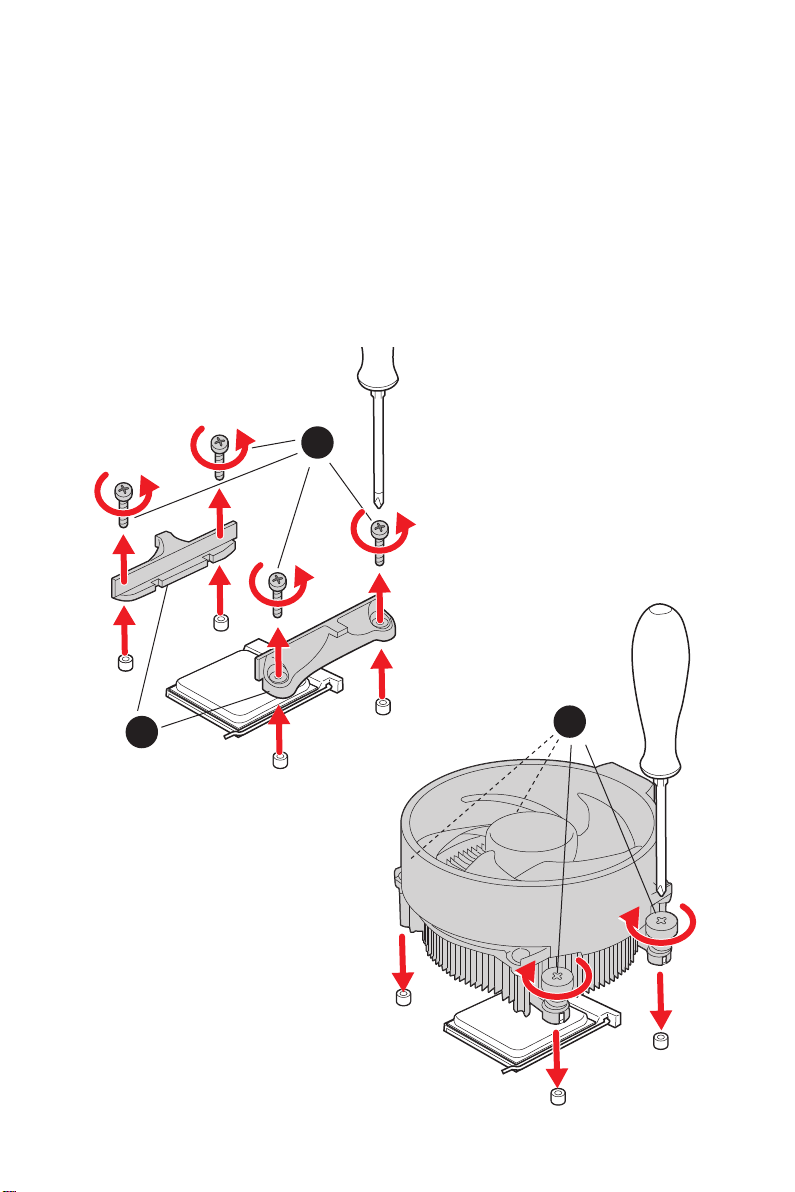

remove the retention module first and then install the heatsink.





installieren.

Si vous voulez installer un ventirad pour processeur à vis, veuillez suivre les



ventirad.







IV Quick Start

DIMMA2 DIMMA2

DIMMB2

DIMMA1

DIMMA2

DIMMB1

DIMMB2

http://youtu.be/T03aDrJPyQs

⚽

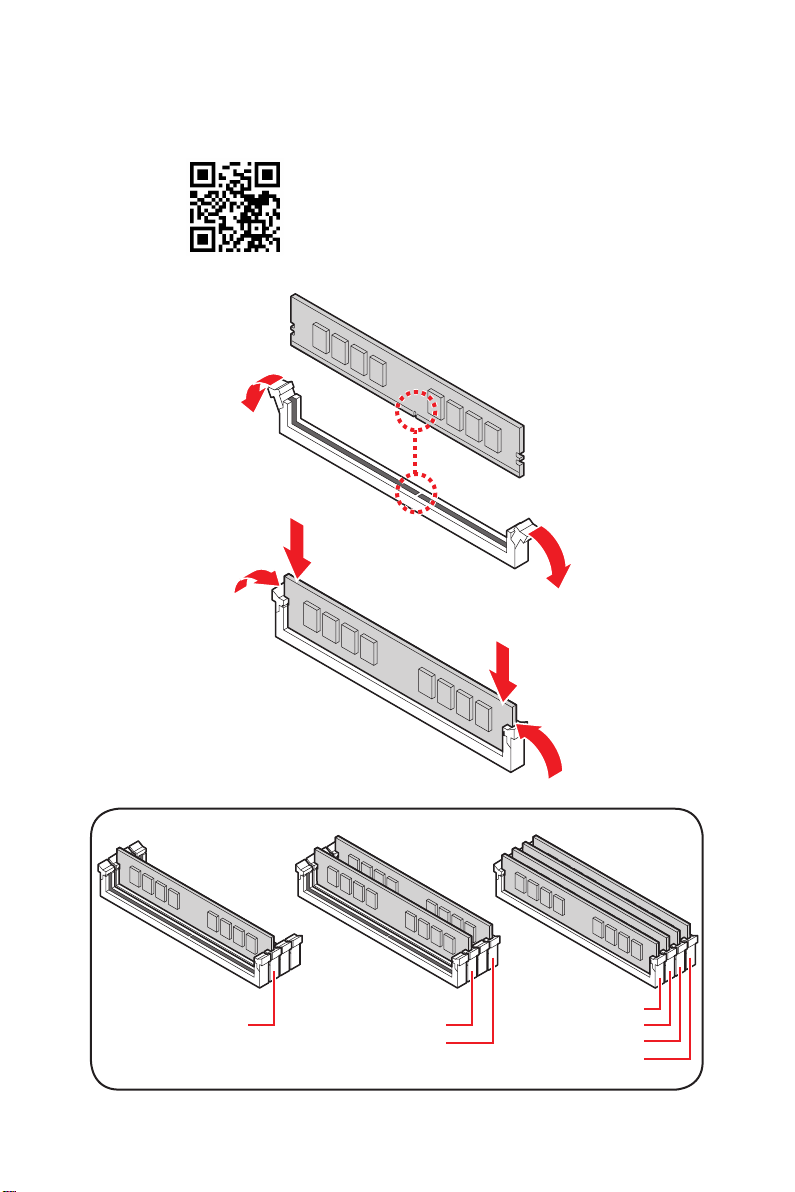

Installing DDR4 memory/ Installation des DDR4-Speichers/

Installer une mémoire DDR4/ Установка памяти DDR4

Quick Start

http://youtu.be/DPELIdVNZUI

⚽

HDD LED

RESET SW

HDD LED 

HDD LED +



POWER LED +

POWER LED

2 10

+



Power LED

HDD LED Reset Switch

Reserved

Power Switch

JFP1

1 HDD LED + 2 Power LED +

3 4

5 Reset Switch 6 Power Switch

7 Reset Switch 8 Power Switch

9 Reserved 10 No Pin

RESET SW

POWER SW

POWER LED+

POWER LED-

HDD LED

JFP1

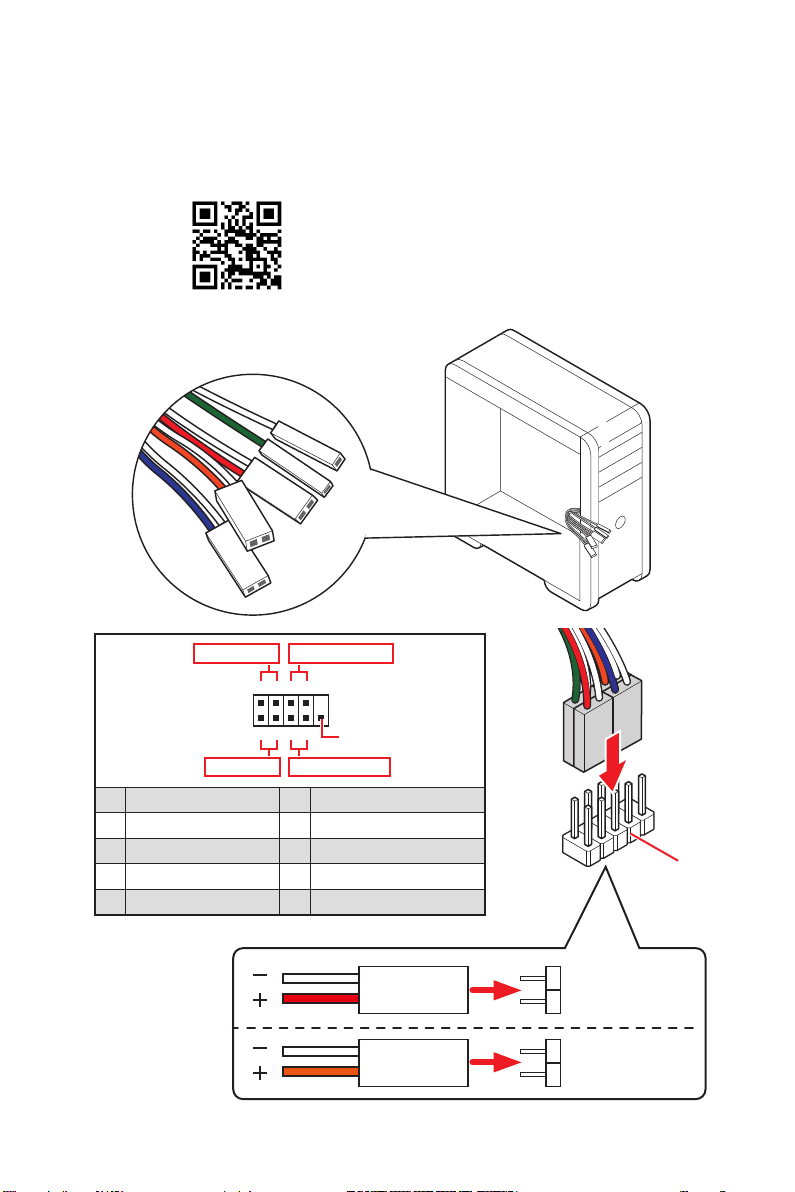

Connecting the Front Panel Header/ Anschließen der

Frontpanel-Stiftleiste/ Connecter un connecteur du panneau

avant/ Подключение разъемов передней панели

VI Quick Start

BAT1

Torque:

3 kgf·cm*

*3 kgf·cm

= 0.3 N·m

= 2.6 lbf·in

https://youtu.be/wWI6Qt51Wnc

⚽

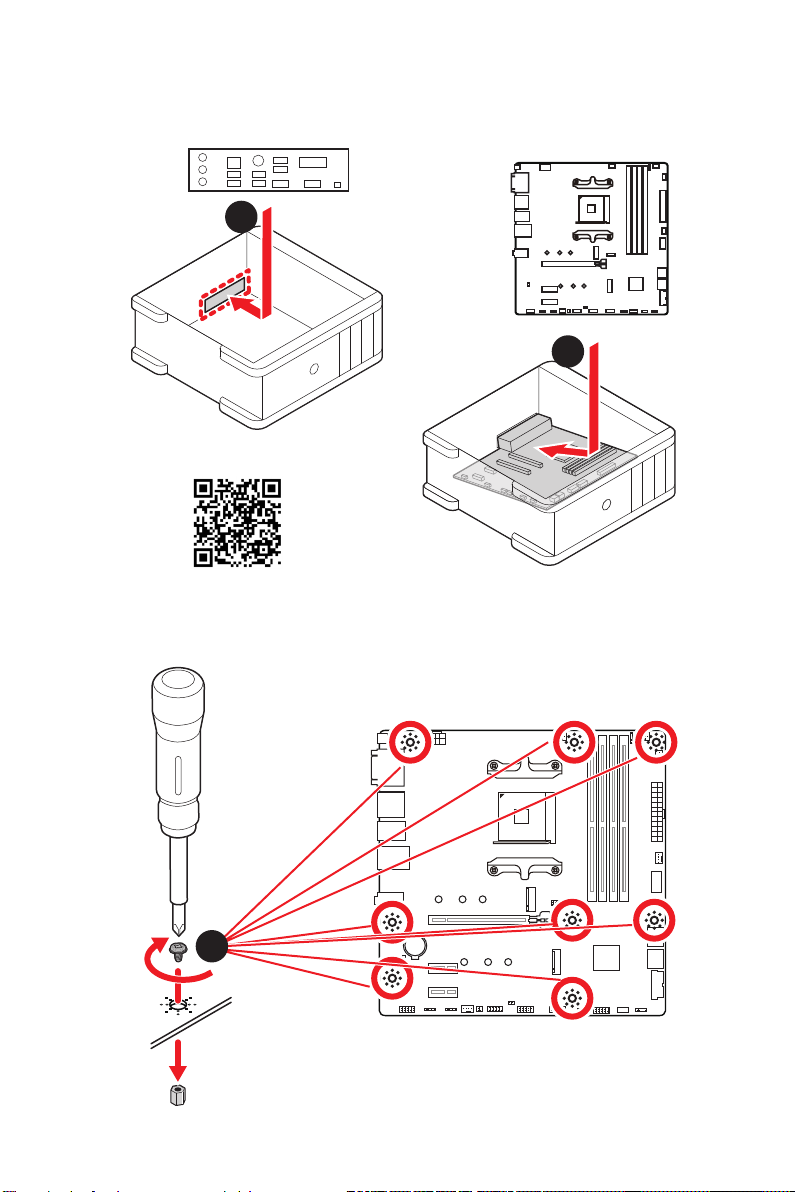

Installing the Motherboard/ Installation des Motherboards/

Installer la carte mère/ Установка материнской платы

VII

Quick Start

ATX_PWR1

CPU_PWR1

http://youtu.be/gkDYyR_83I4

⚽

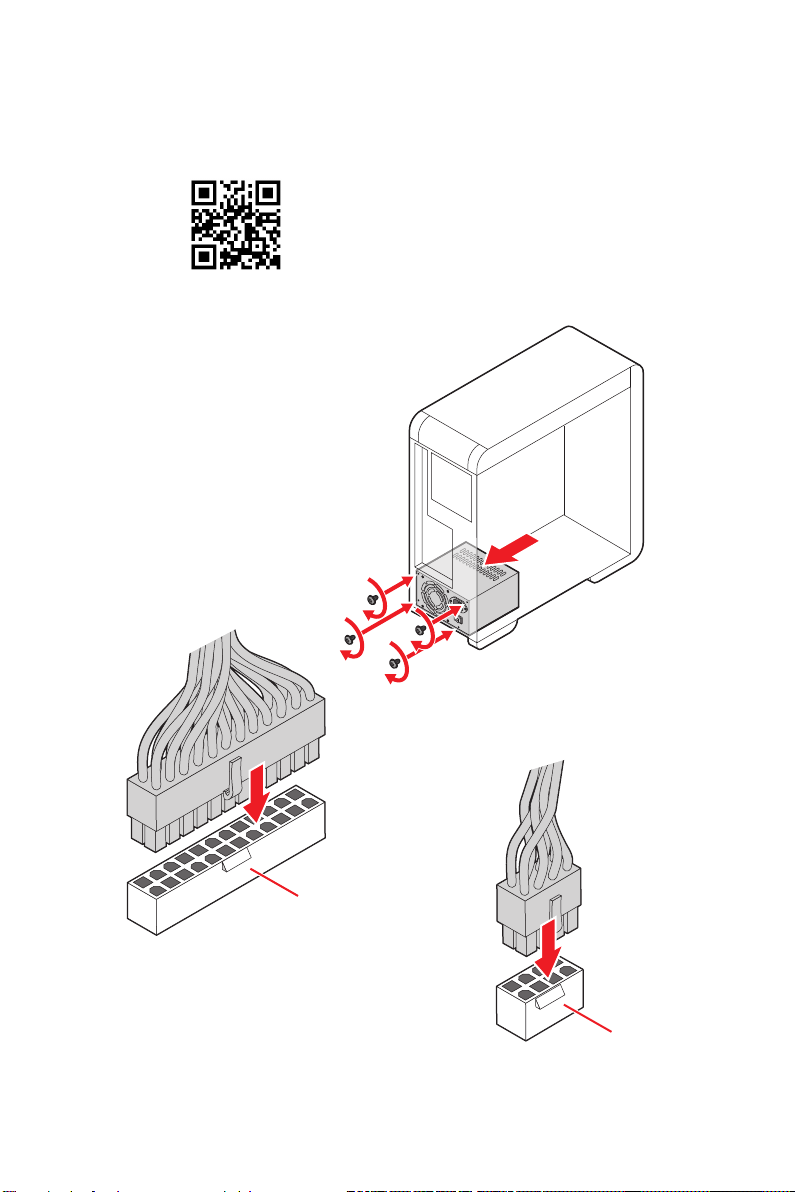

Connecting the Power Connectors/ Stromanschlüsse

anschliessen/ Connecter les câbles du module d’alimentation/

Подключение разъемов питания

VIII Quick Start

http://youtu.be/RZsMpqxythc

Youtube

⚽

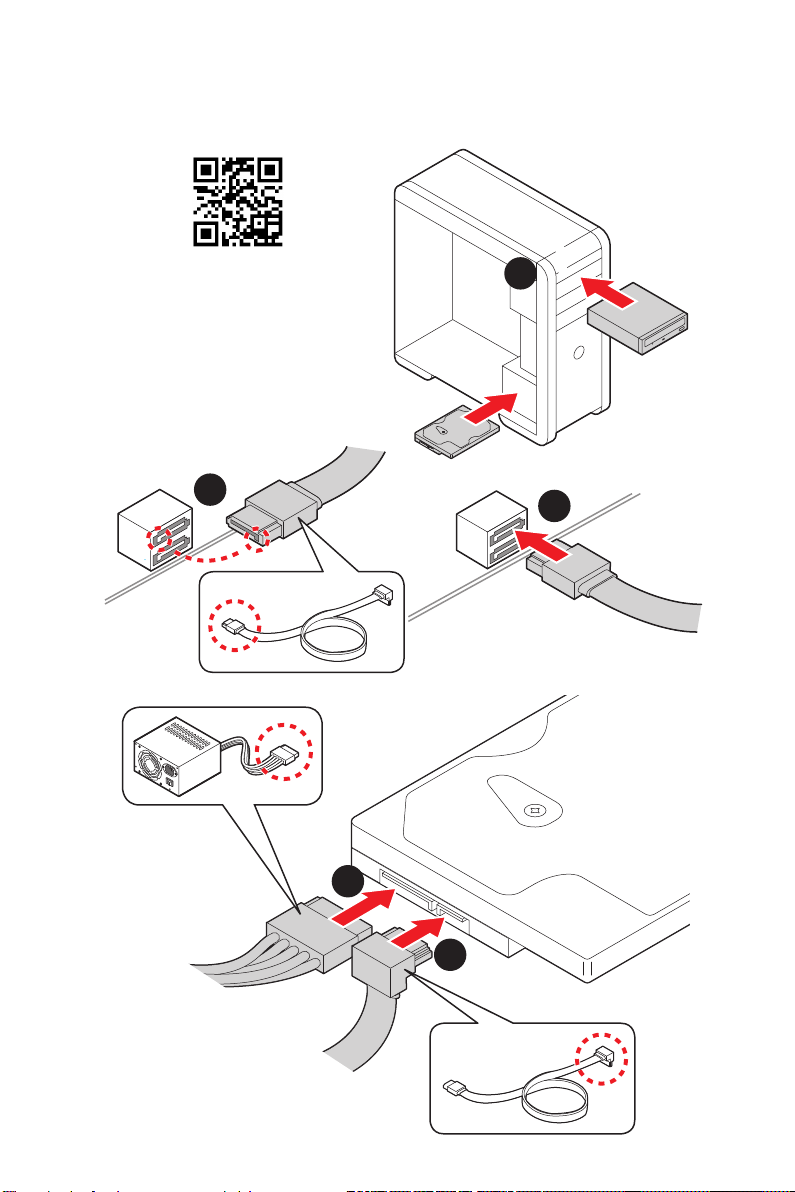

Installing SATA Drives/ Installation der SATA-Laufwerke/

Installer le disque dur SATA/ Установка дисков SATA

Quick Start

http://youtu.be/mG0GZpr9w_A

⚽

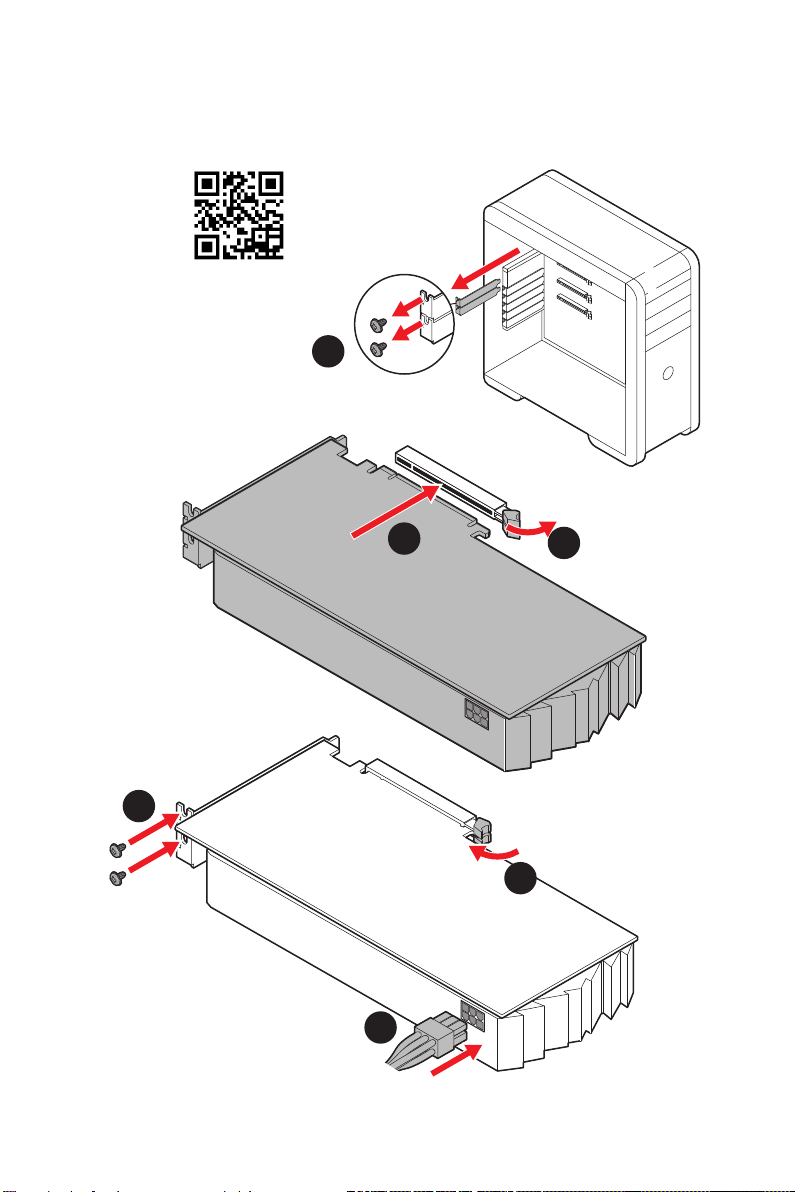

Installing a Graphics Card/ Einbau der Grafikkarte/ Installer

une carte graphique/ Установка дискретной видеокарты

XQuick Start

Processor with integrated graphics

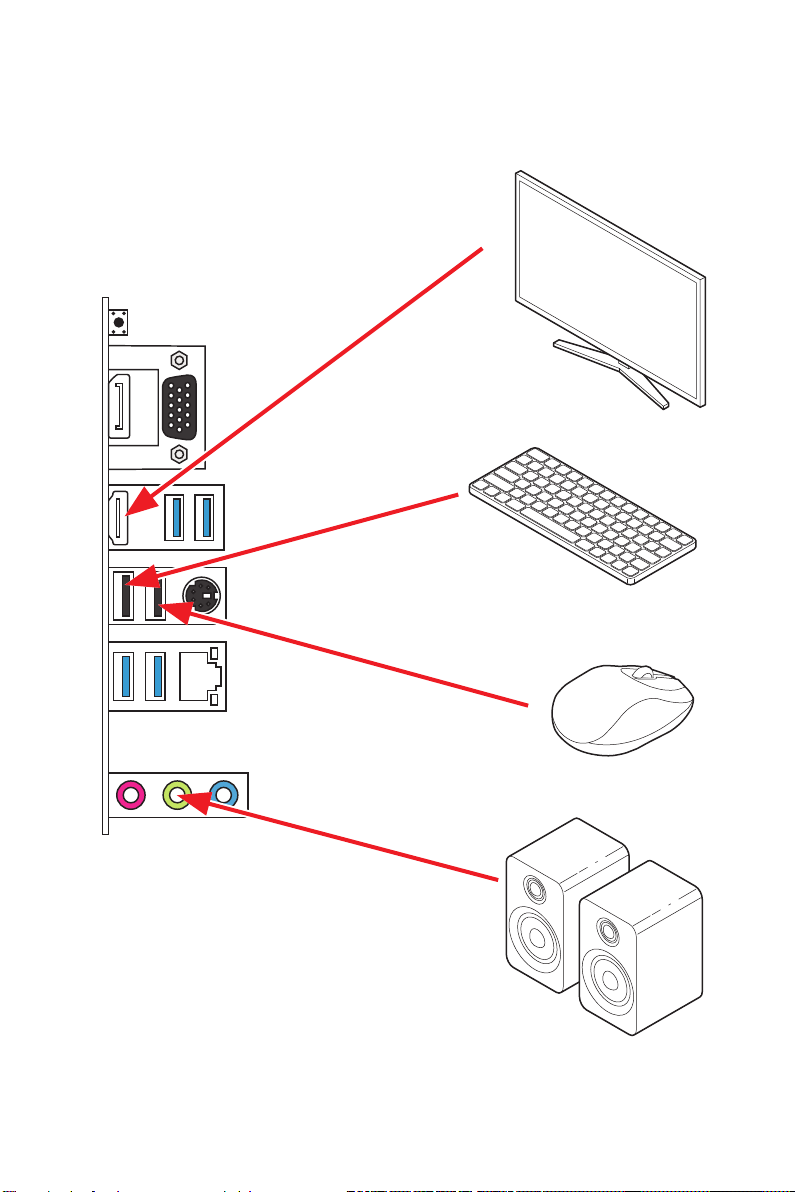

Connecting Peripheral Devices/ Peripheriegeräte/ Connecter

un périphérique anschliessen/ Подключение периферийных

устройств
