Nedo ACCEPTOR 2 digital Manuale utente
ACCEPTOR
2 digital2 digital
430338 DE Bedienungsanleitung
EN Operating instructions
FR Mode d‘emploi
NL Gebruiksanwijzing
RU Инструкция по
эксплуатации
PL Instrukcja obsługi
IT Istruzioni sull‘uso
ES Manual de instrucciones
CZ Návod k obsluze
SE Bruksanvisning
2

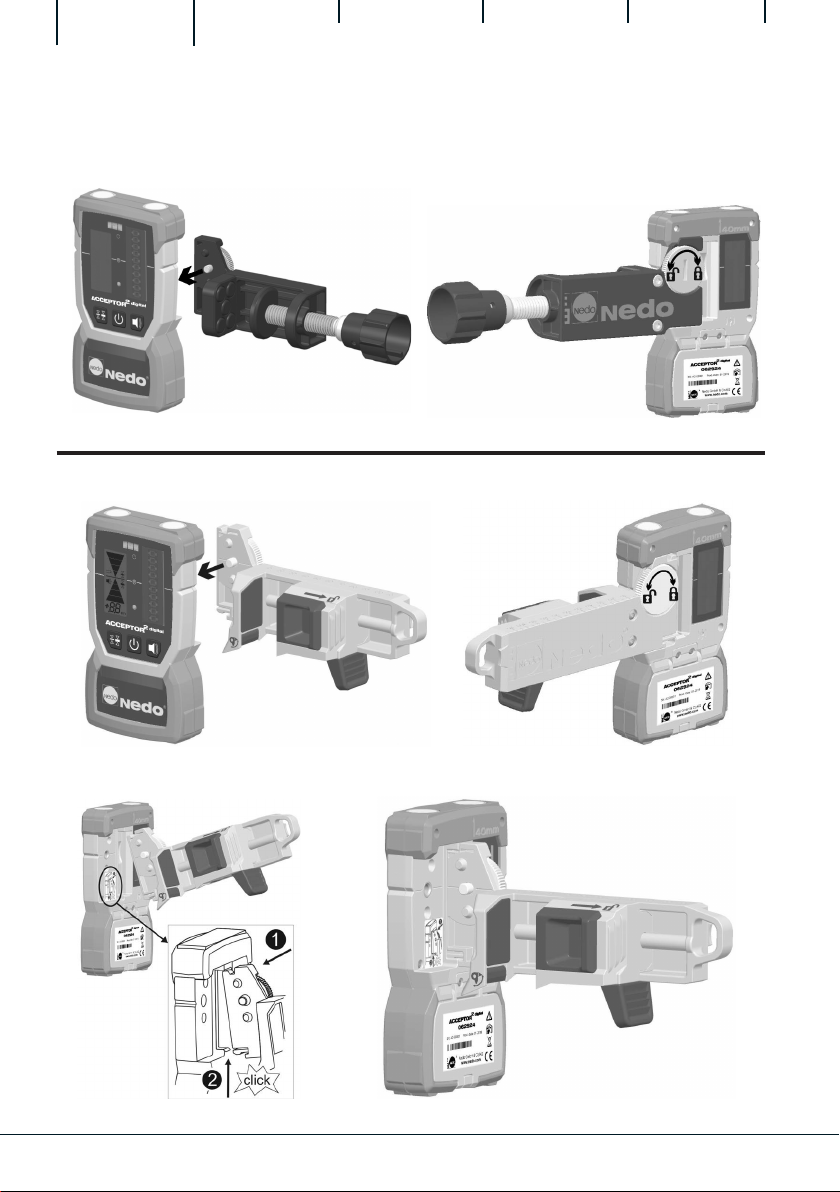

Assemble the rod clamp to the
ACCEPTOR 2 digital
1.
2. Quick clamp optionally available - Part.-No 062247
3
Holzlatte
Wooden staff
Latte en bois
Houten jalon
Деревянная рейка
Łata drewniana
Asse di legno
Listón de madera
Dřevěná lať
Träribba

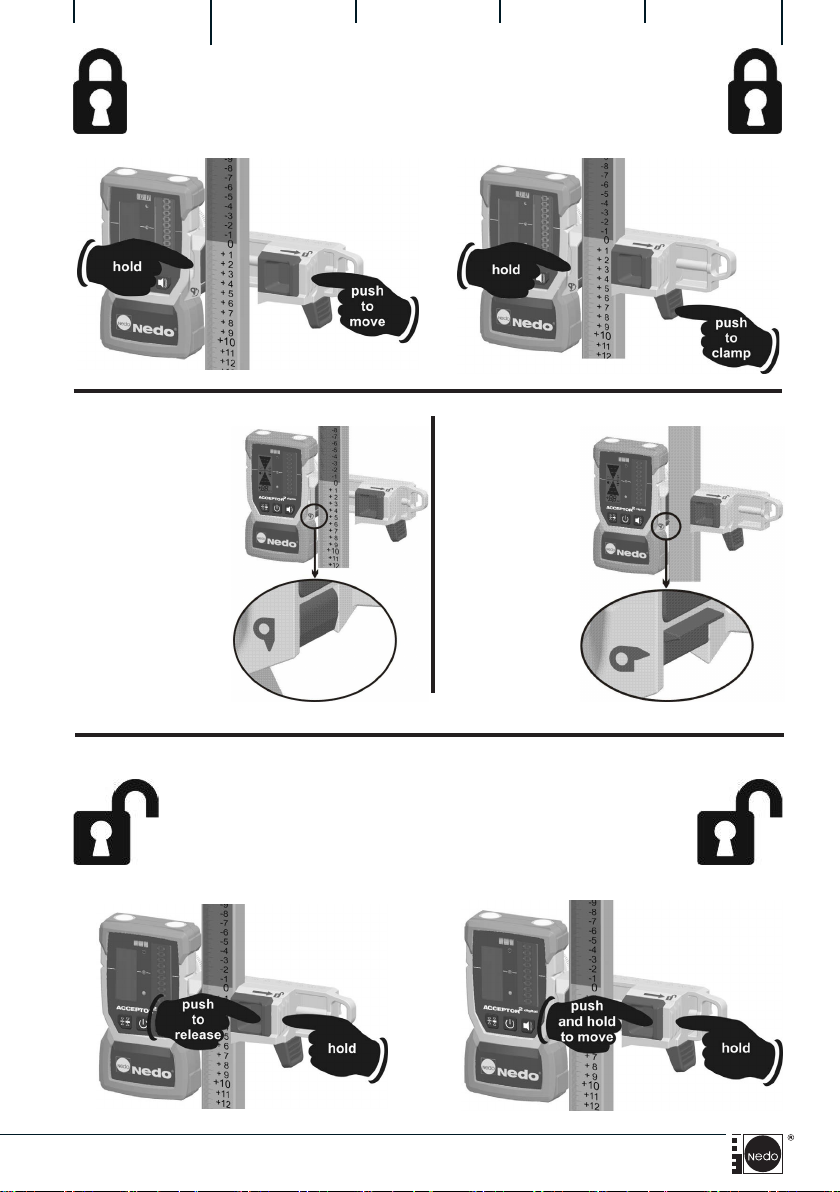

Remove the rod clamp from
a measuring rod
Assemble the rod clamp to a
measuring rod
Aluminiumlatte
Aluminium staff
Latte d’aluminium
Aluminium jalon
Алюминиевая рейка
Łata aluminiowa
Asse di alluminio
Listón de aluminio
Hliníková lať
Aluminiumribba
4DE Bedienungsanleitung
1 Beschreibung
1.1 Allgemeine Produktbeschreibung
Der ACCEPTOR 2 digital ist ein robuster Laserempfänger für den professionel-
len Einsatz im Innen- und Außenbereich.
ACCEPTOR 2 digital Halteklammer Bedienungsanleitung
1.2 Technische Daten
Laserempfänger ACCEPTOR 2 digital
Bestell-Nr.: 430338
Gewicht ca. 630 g (inkl. Batterien)
Abmaße (L/B/H) 145 mm x 82 mm x 32 mm
Länge des Detektorfeldes 50 mm
mm-Anzeige: im Bereich von ca. ±20 mm
Empfangswinkel mind. ± 65°
Genauigkeit fein = ±1mm / mittel= ±4mm /
grob= ±6mm - ohne mm-Anzeige!
Geeignete Laser NEDO Laser sowie Fremdfabrikate mit
folgender Mindestanforderung: Roter
Laserstrahl mit Wellenlänge 610-780 nm
Arbeitsbereich Ø bis zu 550m
Arbeitstemperatur -20°C - +50°C
Lagertemperatur
(ohne Batterien/Akkus) -30°C - +70°C
Stromversorgung /
Betriebsdauer
2x AA Batterien ca. 120h
2x AA Akkus ca. 100 h
Automatische Abschaltung nach 15 min. Mess- und Bedienpause
Schutzklasse IP67
Befestigung Gewinde M6 auf Rückseite
1.3 Lieferumfang
5DE Bedienungsanleitung

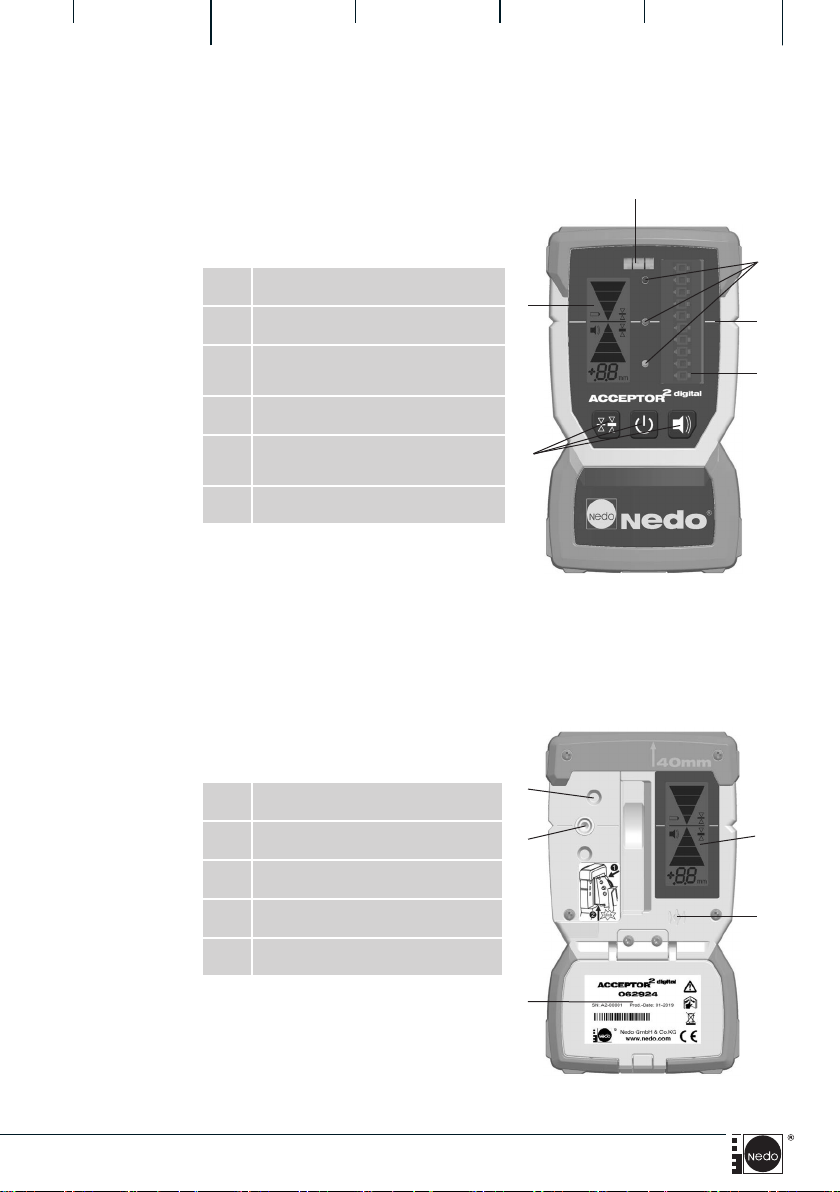

2 Geräteaufbau
2.1 Vorderseite
1 Batteriefach
2Halteklammer-Fixierung
Gewinde M6
3 Kegelförmige Klammerführung
4 Rückseiten LCD-Anzeige
5 Tonsignal - Ausgang
2.2 Rückseite
1 Tastatur
2 Vorderseiten LCD-Anzeige
3Libelle zum Ausrichten bei
Markierarbeiten
4 LED-Laserhöhenanzeige
5Sollniveau-Mittenmarkierung
(40 mm von Gehäuseoberkante)
6 Laser-Empfangsfeld (50mm)
1
2
3
4
5
1
2
3
4
5
6
6DE Bedienungsanleitung

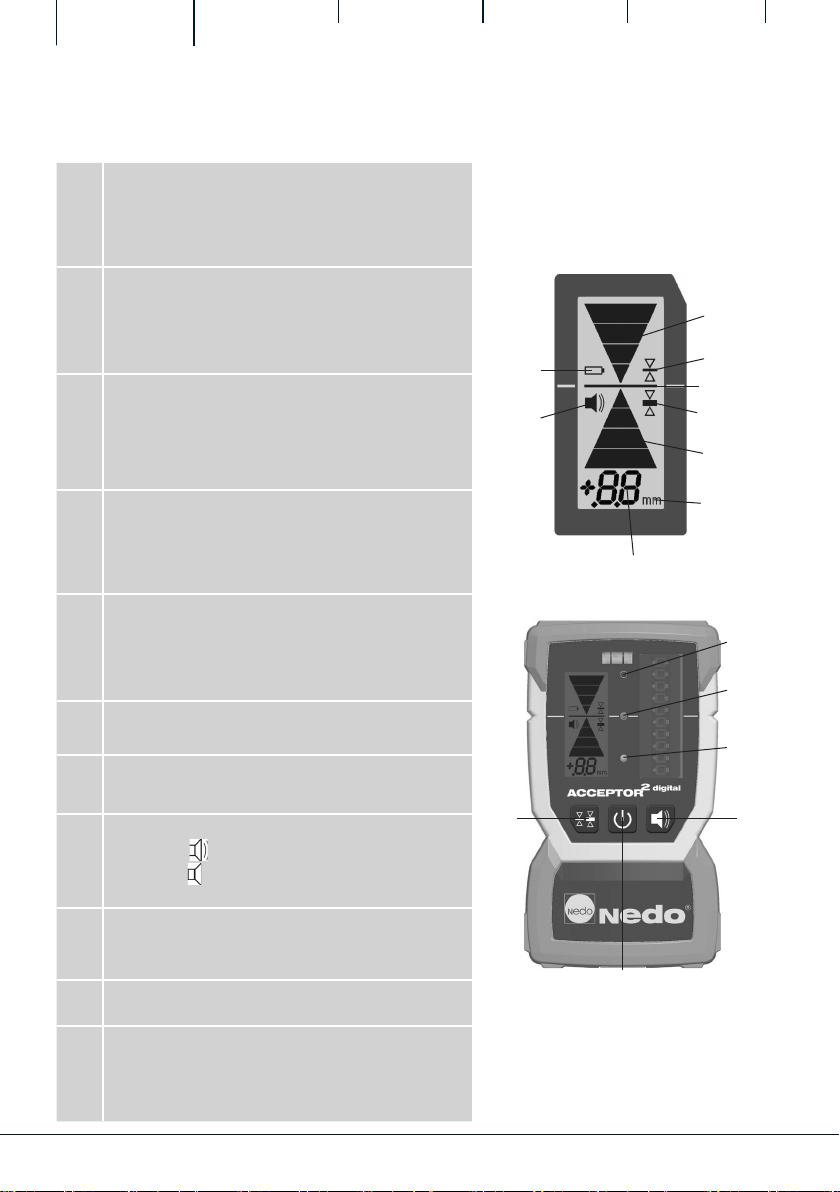

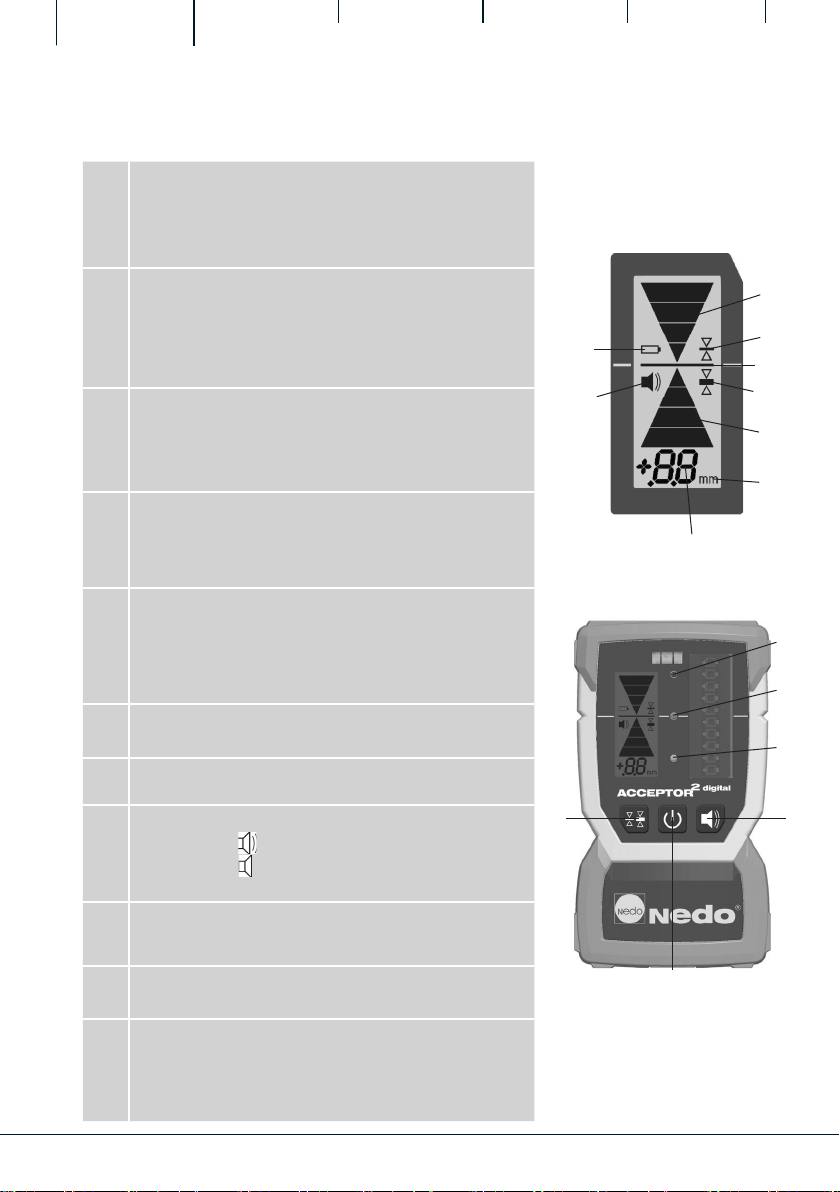

3 Laserempfänger
9
10
11
(5)
(4)
(2)
1
LCD-Anzeige „Batterie“
Anzeige leuchtet auf: begrenzte Restlaufzeit
(Batterie ca. 5h / Akku ca. 1h).
Anzeige blinkt: Abschaltung steht kurz bevor, Akkus/
Batterien ersetzen!
2
LCD-Anzeige „Tiefer“
Leuchtet auf, wenn sich die Laserlinie innerhalb des
Sensorfensters, aber unterhalb der Nulllinie befindet.
Zusätzlich leuchtet die rote LED neben dem Empfangsfeld
und es ertönt zudem eine langsame Tonfolge.
3
LCD-Anzeige „Auflösung Detektorfeld“
Zeigt die aktuell eingestellte Auflösung an:
fein = ±1mm / mittel = ±4mm /
grob = ±6mm - ohne mm-Anzeige! (beide
Anzeigesymbole blinken)
4
LCD-Anzeige „Ziel“
Leuchtet auf, wenn sich die Laserlinie auf Höhe der Nulllinie
befindet. Zusätzlich leuchtet die grüne LED neben dem
Empfangsfeld und es ertönt zudem ein Dauerton.
5
LCD-Anzeige „Höher“
Leuchtet auf, wenn sich die Laserlinie innerhalb des
Sensorfensters, aber oberhalb der Nulllinie befindet.
Zusätzlich leuchtet die gelbe LED neben dem Empfangsfeld
und es ertönt zudem eine schnelle Tonfolge.
6LCD-Anzeige „mm“
Zeigt die Einheit an.
7LCD-Anzeige „Abstand“
Zeigt den Abstand zur Nullinie an.
8
LCD-Anzeige „Signalton“
Anzeige = Signalton laut /
Anzeige = Signalton leise /
Keine Anzeige = Signalton aus
9Taste „Signalton“
Schaltet den Signalton zwischen
laut/leise/aus um.
10 Taste „EIN/AUS“
Schaltet den Empfänger ein bzw. aus.
11
Taste „Auflösung Detektorfeld“
Schaltet die Auflösung zwischen
fein = ±1mm / mittel = ±4mm /
grob = ±6mm - ohne mm-Anzeige!
VORSICHT!
3.1 Anzeige- und Bedienelemente des Laserempfängers
1
2
4
3
8
5
(3)
6
7
7DE Bedienungsanleitung

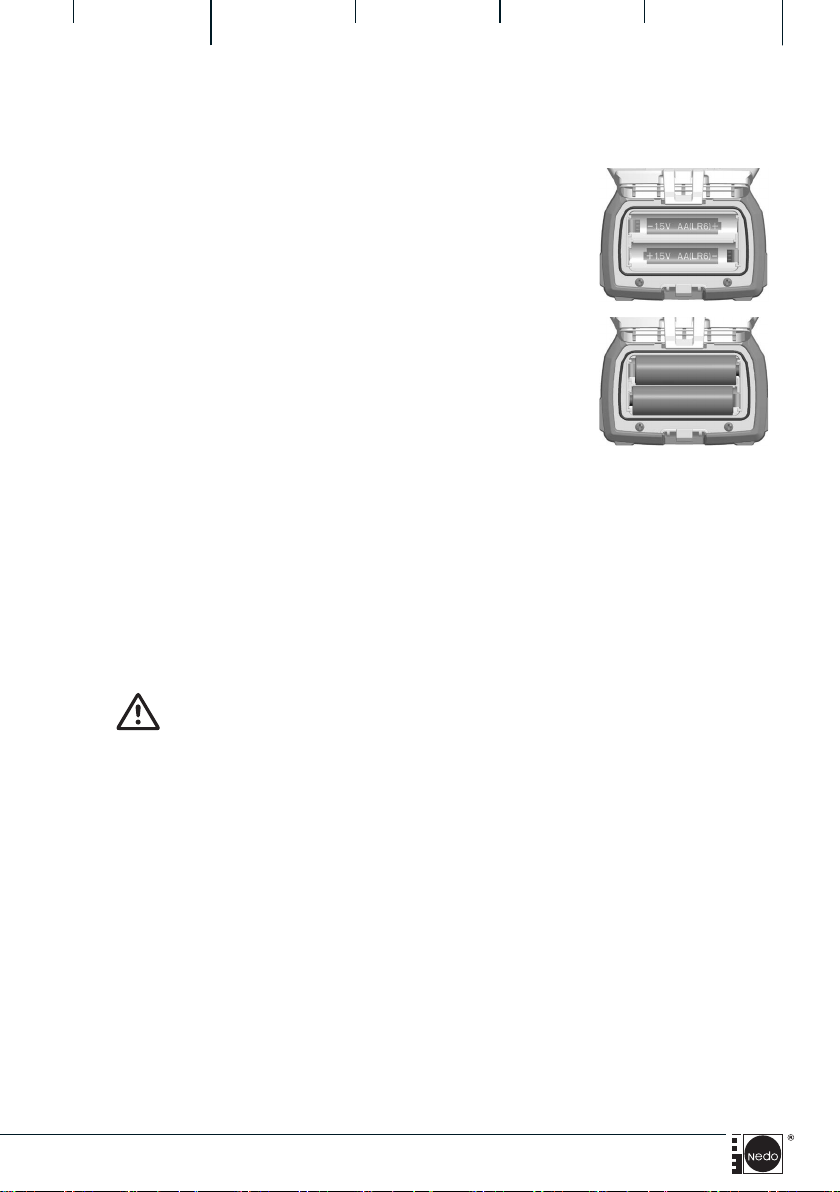

4 Batterien/Akkus
4.1 Batterien/Akkus einsetzen/tauschen
Der ACCEPTOR 2 digital benötigt zum Betrieb
2 Akkus/Batterien der Größe AA 1,5V.
1. Clip der Batteriefach-Klappe nach außen
hebeln, entriegeln und Batteriefach öffnen.
2. Akkus/Batterien auswechseln/einlegen,
dabei die Polarität beachten.
3. Zum Schließen den Deckel nach unten
drücken bis er hörbar, mit einem Klick,
einrastet.
Verschmutzungen des Laserempfangsfeldes beeinflussen die Empfangsqualität
und Reichweite des Laserempfängers. Das staub- und wasserdichte, teil-
weise gummierte Gehäuse mit üblichen Reinigungsmitteln reinigen. Starke
Verschmutzungen mit reichlich Wasser entfernen.
Den ACCEPTOR 2 digital nicht in Wasser eintauchen.
Der ACCEPTOR 2 digital ist ein wartungsfreier Laserempfänger. Ist der
ACCEPTOR 2 digital durch interne Fehler oder Beschädigung nicht mehr
funktionsfähig, den ACCEPTOR 2 digital zur Reparatur einschicken an:
NEDO GmbH & Co. KG
Service-Abteilung
Hochgerichtstraße 39 – 43
72280 Dornstetten / Germany
VORSICHT!
5 Wartung/Pflege
5.1 Reinigung
5.2 Wartung
+
+-
-
8EN Operating instructions
1 Description
1.1 General product description
The ACCEPTOR 2 digital is a robust laser receiver for professional use indoors
and outdoors.
ACCEPTOR 2 digital Fixing clamp Operating instructions

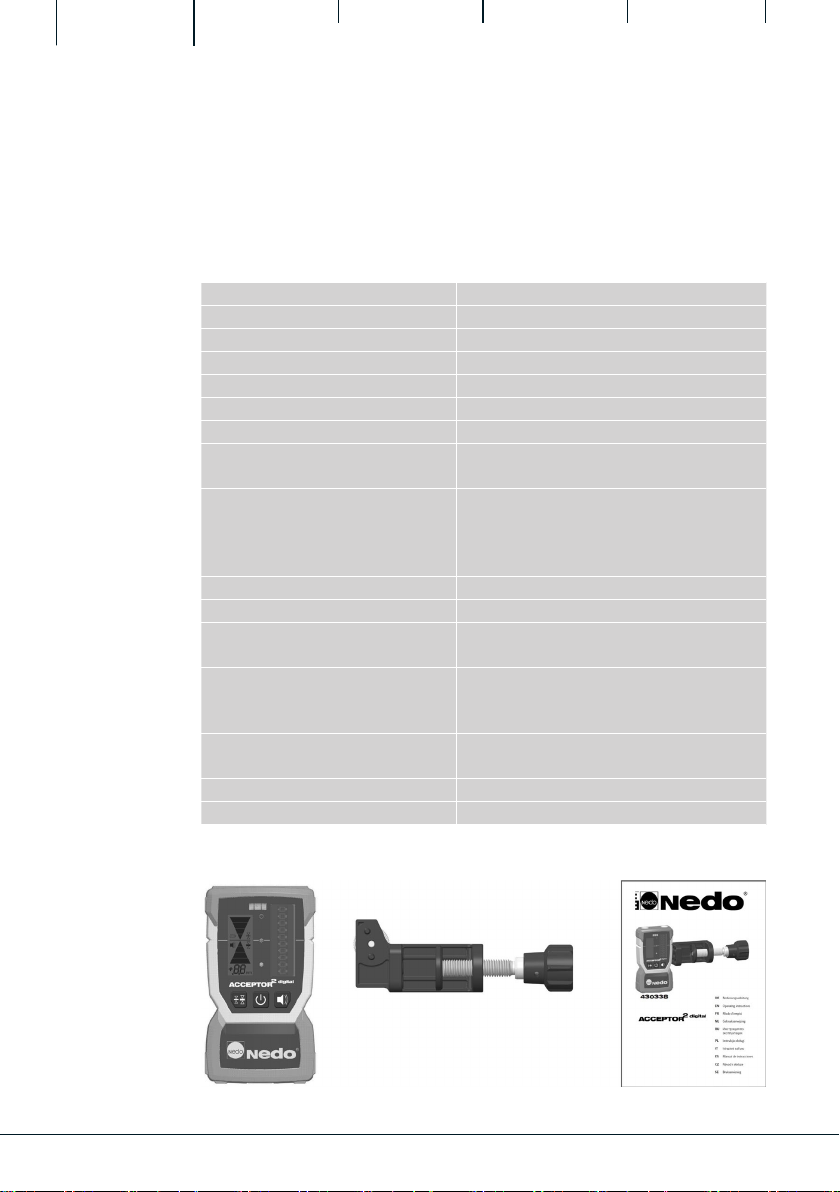

1.2 Specifications
Laser receiver ACCEPTOR 2 digital
Ref. No. 430338
Weight approx. 630 g (incl. batteries)
Dimensions (L/W/H) 145 mm x 82 mm x 32 mm
Length of the deflector field 50 mm
mm-indicator in the range of about ± 20 mm
Reception angle at least ± 65°
Accuracy
fine = ±1 / middle = ±4 mm /
rough = ±6 mm - without mm-indicator
Suitable lasers NEDO laser and third party brands with
the following minimum requirements:
Red laser beam with wavelength
610-780 nm
Working range Ø up to 550m
Operating temperature -20°C - +50°C
Storage temperature
(without batteries)
-30°C - +70°C
Power supply / operating period
3x AA batteries approx. 120 h
3x AA rechargeable batteries
approx. 100 h
Automatic switch-off after 15 min. measuring and
operating pause
Class of protection IP67
Fixing M6 thread on the rear
1.3 Scope of delivery
9EN Operating instructions

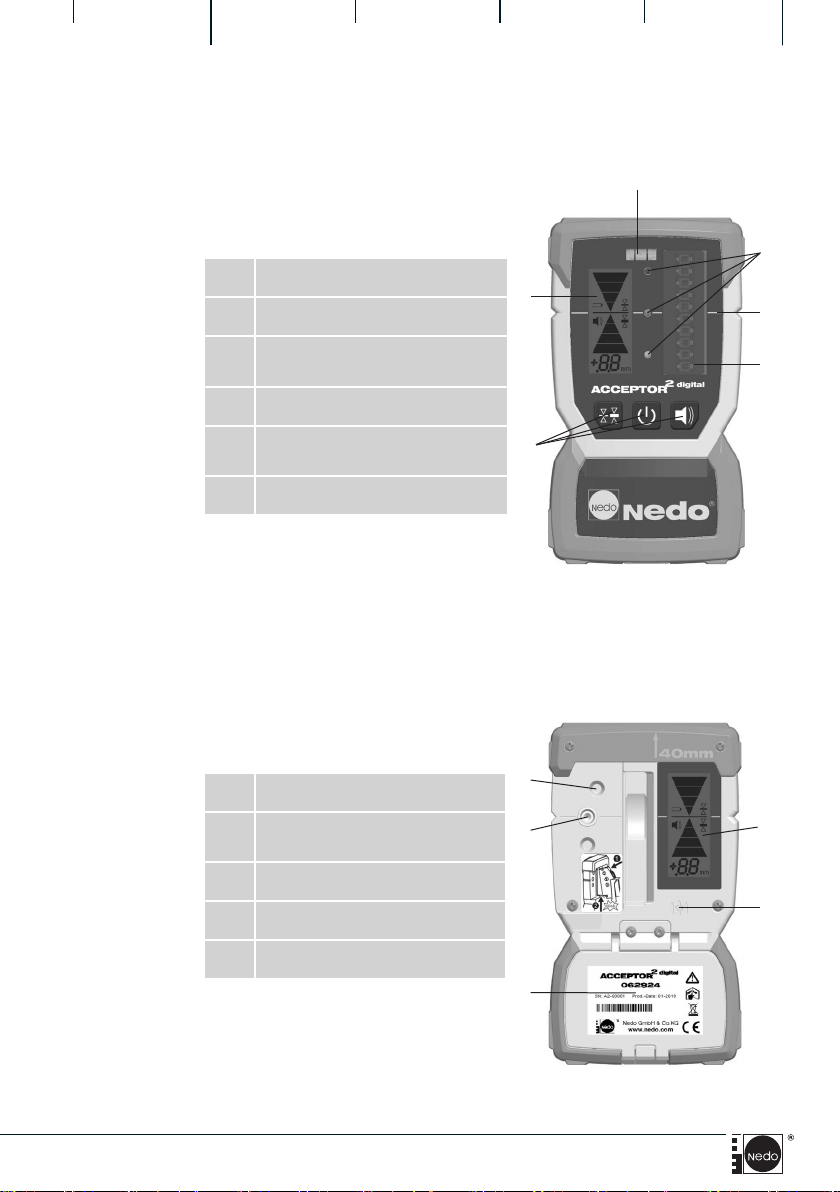

2 Equipment configuration
2.1 Front
1 Battery compartment
2 Fixing clip fixing M6 thread
3 Conical clip guide
4 LCD display for laser receiver
5 Sound signal - output
2.2 Back
1 Keypad
2 LCD display for laser receiver
3Spirit level for aligning for
marking work
4 LED laser level indicator
5Setpoint level middle marking
(40 mm from top of housing)
6 Laser reception field (50mm)
1
2
3
4
5
1
2
3
4
5
6
10 EN Operating instructions
3 Laser receiver
3.1 Display and operating elements of the laser receiver
9
10
11
(5)
(4)
(2)
1
LCD display BATTERY
Display lights up: limited remaining life
(battery approx. 5h / rechargeable battery approx.
1h). Display flashes: Switching off imminent, replace
rechargeable batteries/batteries!
2
LCD display LOWER
Lights up if the laser line is within the sensor window
but below the zero line. In addition, the red LED next
to the reception field lights up and a slow intermittent
tone is also emitted.
3
LCD display DETECTOR FIELD RESOLUTION
Displays the currently set resolution:
fine = ±1 / middle = ±4 mm /
rough = ±6 mm - without mm-indicator (both
Display symbols are flashing)
4
LCD display TARGET
Lights up if the laser line is located at the level of
the zero line. In addition, the green LED next to the
reception field lights up and a continuous tone is also
emitted.
5
LCD Display HIGHER
Lights up if the laser line is within the sensor window
but above the zero line. In addition, the yellow LED
next to the reception field lights up and a fast intermit-
tent tone is also emitted.
6LCD display „mm“
Shows the unit.
7LCD display “height”
Shows the distance to the reference / zero marking
8
LCD display ACOUSTIC SIGNAL
Display = acoustic signal loud/
Display = acoustic signal quiet/
No Display = acoustic signal off
9Button ACOUSTIC SIGNAL
Switches the acoustic signal between
loud/quiet/off.
10 Button ON/OFF
Switches the receiver on and off.
11
Button DETECTOR FIELD RESOLUTION
Switches the resolution between
fine = ±1 / middle = ±4 mm /
rough = ±6 mm - without mm-indicator
2
4
3
8
5
1
(3)
6
7
