The Cut Sheet Feeder (CSF) option can be mounted on

the front or the rear of the printer, but can only be

mounted on the rear if the optional Rear Push Tractor is

not installed.

The CSF stacker takes up to 100 sheets of 20-lb.

(75 g/m

) paper.

Front View

1 Rear Sheet Supports

2 Paper Guides

3 Paper Set Lever

4 Center Guides

5 Guide Roller

6 Hopper Roller

7 Stacker

Rear View

1 Lock Levers

2 Connecting Cable

Installation: Front Mount

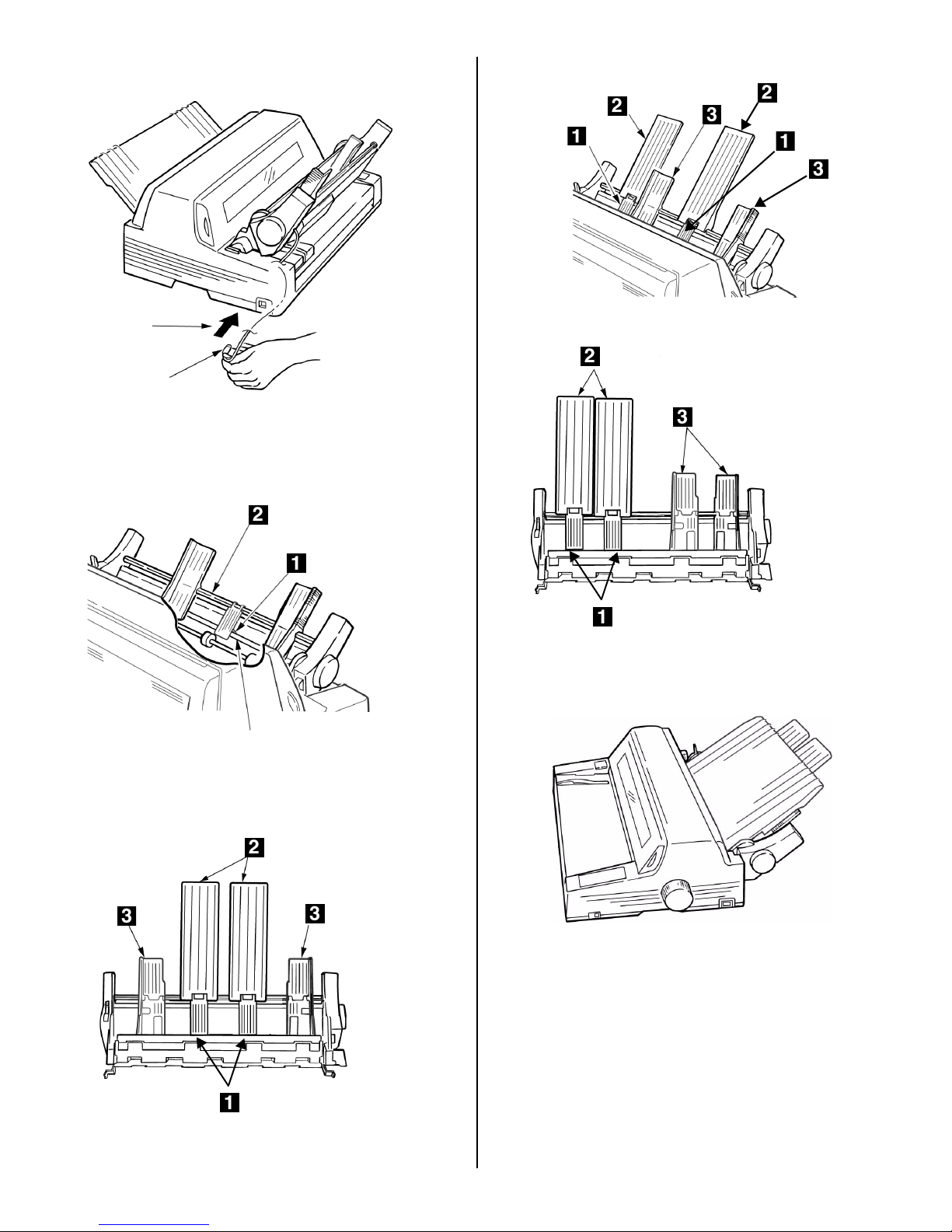

1. Unpack the cut sheet feeder. Remove the shipping

materials.

2. Turn off the printer.

Prepare the printer:

Open the gear cover (1) on the

printer until it is vertical, then let it slide down into the

housing. Slide the paper guide (2) as far to the right as

it will go.

4. Hold the CSF with the back facing you, and place the

U-shaped brackets (1) at either end on the shafts (2) at

either end of the printer sheet feed platform. Gently

lower the CSF into place.



Front F6_04.jpg

Front F6_05.jpg

English

Cut Sheet Feeder Installation Instructions

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Português . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

5. Plug the cable into the connector on the left side of the

printer.

6. Install the center guides and rear sheet supports.

Install the center guides by snapping them onto the

round shaft (1), then securing the top hooks to the

square shaft (2). Install the rear supports by sliding

them onto the square shaft (2).

The configuration you use (center supports = 1, rear

supports = 2, paper guides = 3) depends on the

type of media you plan to use:

For Wide Paper:

For Narrow Paper:

For Cards:

7. Turn on the printer.

Installation: Rear Mount

Note:

The Cut Sheet Feeder can only be mounted at

the rear if the optional Rear Push Tractor is not

installed.

1. Unpack the cut sheet feeder. Remove the shipping

materials.

2. Turn off the printer.

Front F6_06.jpg

Front F6_08.jpg


Front F6_11.jpg


F6_01 Rear.jpg

3. Remove the gear cover (1). Push up on the tab (2),

then twist it off. This provides access to the mounting

post (3).

4. Remove the stacker (1) and the stacker support (2).

Keep the stacker handy: you’ll need it later in the

installation. Store the stacker support in case you ever

decide to remove the rear push tractor.

5. Slip the U-shaped brackets (1) at either end of the CSF

under the posts (2), inside the stacker support bracket,

behind the stacker roller (3). Gently lower the CSF into

place.

6. Plug the cable into the connector on the right side of the

printer.

7. Install the center guides and rear sheet supports.

Install the center guides by snapping them onto the

round shaft (1), then securing the top hooks to the

square shaft (2). Install the rear supports by sliding

them onto the square shaft (2). (Continued on next

page

)

The configuration you use (center supports = 1, rear

supports = 2, paper guides = 3) depends on the

type of media you plan to use:

For Wide Paper:


Rear F6_13a.JPG

Rear F6_14.jpg

Rear F6_15.jpg

Rear F6_07.jpg


For Narrow Paper:

For Cards:

8. Turn on the printer.

9. Slide the stacker (1) you removed in Step 4 into the

four guides (2) on the CSF.

10. Allumez l'imprimante.

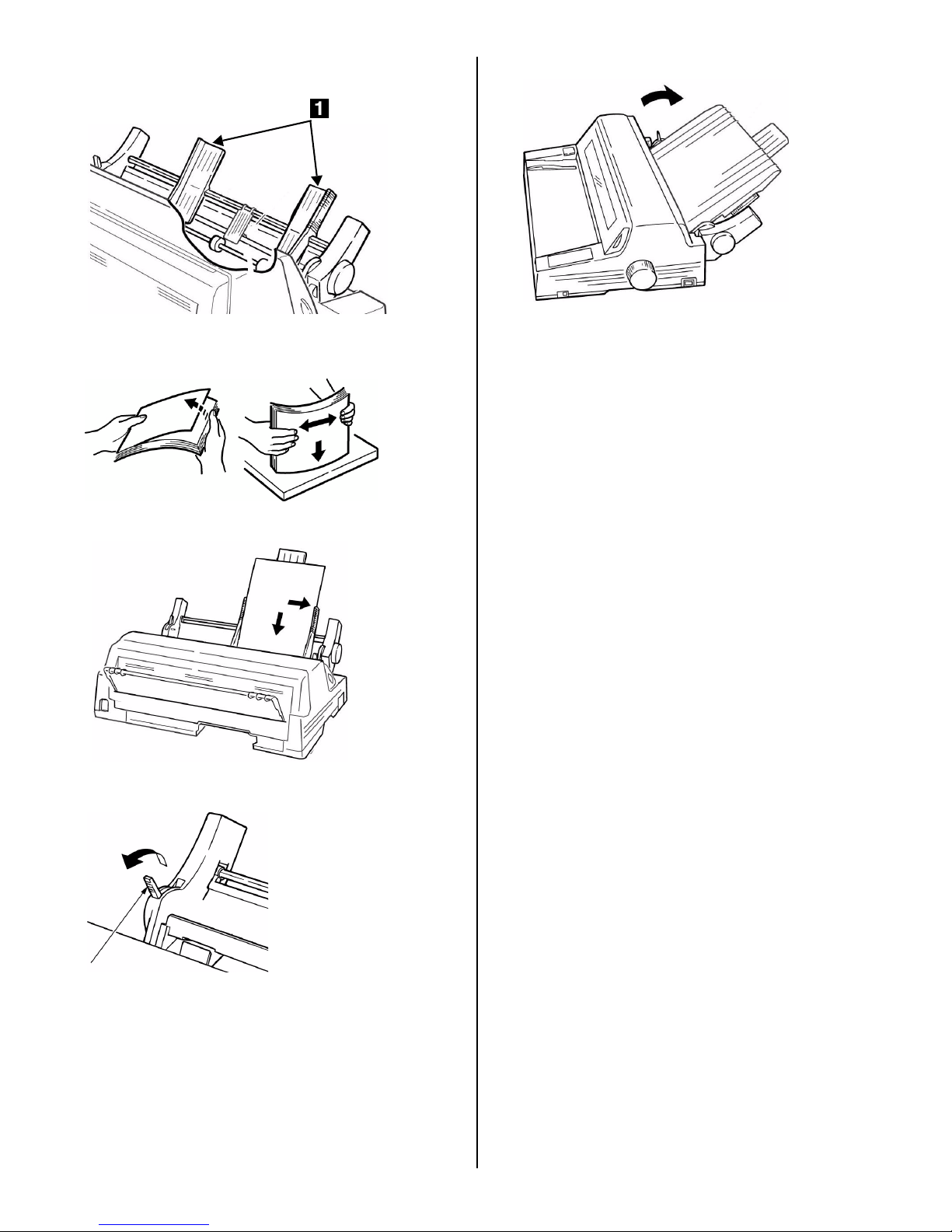

Load Paper

1. Rear Mount Only

Pull the stacker toward the front of

the printer.

2. Move the paper lever to the RESET position.

3. Unlock the lock levers (1).



Rear F6_16.jpg

Rear F6_27a.JPG


F6_03 rev.JPG

4. Adjust the position of the paper guides (1) to fit the

print media you are using, then re-lock the levers.

5. Fan and straighten the print media, and place it in the

CSF.

6. Gently move the paper lever to the SET position.

7. Rear Mount Only

Push the stacker back.

Select the Cut Sheet Feeder as the

Default Paper Path

1. Press SEL to place the printer off line.

2. Press MODE repeatedly until you see Front CSF on the

second line of the display.

The printer changes paths and returns to the on line

state.

F-CSF

appears on the display.

Note:

To feed a sheet in manually using the

platform, press SEL, then press MODE repeatedly

until you see MANUAL on the second line of the

display.

Front F6_08a.JPG


Front F6_24.jpg

F6_26 rev.jpg

Rear F6_27.jpg

Le dispositif d'alimentation de feuilles individuelles (CSF)

peut être monté à l'avant ou à l'arrière de l'imprimante,

mais peut seulement être monté à l'arrière si le chargeur

à traction arrière n'est pas installé.

L'empileuse CSF peut contenir jusqu’à 100 feuilles de

75 g/m

(20-lb).

Vue frontale

1 Supports de papier arrière

2 Guides-papier

3 Levier de réglage de papier

4 Guides centraux

5 Galets-guides

6 Galets du magasin

7 Empileuse

Vue arrière

1 Leviers de blocage

2 Câble d'connexion

Installation: Montage avant

1. Déballez le dispositif d'alimentation de feuilles

individuelles. Retirez les matériaux d'emballage.

2. Éteignez l'imprimante.

Préparation de l’imprimante:

Ouvrez le coiuvercle

d'engrenage (1) de l'imprimante à la verticale, puis

laissez-le glisser dans le boîtier. Glissez le

guide-papier (2) vers la droite aussi loin que possible

4. Tenez le dispositif d'alimentation avec l'arrière vers

vous et placez les supports en U (1) sur l'extrémité

des arbres (2) de chaque côté de la plate-forme

d'alimentation de feuilles. Abaissez délicatement le

dispositif en place.



Front F6_04.jpg

Front F6_05.jpg

English

Alimentateur feuille à feuille (CSF), Directives d' installation

5. Branchez le câble dans le connecteur du côté gauche

de l'imprimante.

6. Installez les guides centraux et les supports de

feuille arrière. Installez les guides centraux en les

enclenchant sur l'arbre rond (1), puis en fixant les

crochets du haut sur l'arbre carré (2). Installez les

supports arrière en les glissant sur l'arbre carré (2).

La configuration employée (supports centraux = 1,

supports arrière = 2, guides-papier = 3) dépend du

type de support que vous prévoyez utiliser :

Pour du papier large

Pour du papier étroit

Pour des cartes

7. Allumez l'imprimante.

Installation: Montage arrière

Note:

Le dispositif d'alimentation de feuilles

individuelles peut seulement être monté à l'arrière si

le chargeur à traction arrière n'est pas installé.

1. Déballez le dispositif d'alimentation de feuilles

individuelles. Retirez les matériaux d'emballage.

2. Éteignez l'imprimante.

Front F6_06.jpg

Front F6_08.jpg


Front F6_11.jpg


F6_01 Rear.jpg

3. Retirez le couvercle d'engrenages (1). Poussez sur

la languette (2) et tournez-le couvercle. Cela donne

accès au goujon de montage (3).

4. Enlevez l'empileuse (1) et le support d'empileuse

(2). Gardez l'empileuse à portée de la main : Vous

en aurez besoin plus tard lors de l'installation.

Rangez le support d'empileuse en lieu sûr au cas où

vous voudriez enlever le chargeur à traction plus

tard.

5. Glissez les supports en U (1) à chaque extrémité du

CSF sous les goujons (2) à l'intérieur des montures

du support d'empileuse, derrière les galets

d'empileuse (3). Abaissez délicatement le dispositif

en place.

6. Branchez le câble dans le connecteur du côté droit

de l'imprimante.

7. Installez les guides centraux et les supports de

feuille arrière. Installez les guides centraux en les

enclenchant sur l'arbre rond (1), puis en fixant les

crochets du haut sur l'arbre carré (2). Installez les

supports arrière en les glissant sur l'arbre carré (2).

La configuration employée (supports centraux = 1,

supports arrière = 2, guides-papier = 3) dépend du

type de support que vous prévoyez utiliser :

Pour du papier large


Rear F6_13a.JPG

Rear F6_14.jpg

Rear F6_15.jpg

Rear F6_07.jpg


Pour du papier étroit

Pour des cartes

8. Allumez l'imprimante.

9. Glissez l'empileuse (1) enlevée à l'étape 4 sur les

quatre guides (2) du CSF.

10. Allumez l'imprimante.

Chargement du papier

Montage arrière seulement:

Tirez l'empileuse vers

l'avant de l'imprimante.

2. Déplacez le levier de papier à la position de

réinitialisation (RESET).

3. Déverrouillez les leviers de blocage (1).



Rear F6_16.jpg

Rear F6_27a.JPG


F6_03 rev.JPG

4. Réglez la position des guides-papier (1) pour

correspondre au support utilisé, puis verrouillez à

nouveau les leviers.

5. Ventilez et redressez le support d'impression et

placez-le dans le dispositif d'alimentation.

6. Déplacez délicatement le levier de papier à la

position de réglage (SET).

Montagearrièreseulement:

Rabaissezl'empileuse.

Sélectionnez le dispositif

d'alimentation de feuilles

individuelles comme trajet

d'alimentation par défaut

1. Appuyez sur SEL pour mettre l'imprimante hors

connexion.

2. Appuyez sur MODE à plusieurs reprises jusqu'à ce

que Front CSF s'affiche à la deuxième ligne de

l'écran.

L’imprimante change de trajet et revient en ligne.

F-CSF

s'affiche à l'écran.

Note:

Pour alimenter une page manuellement à

partir de la plate-forme, appuyez sur SEL, puis sur

MODE à plusieurs reprises jusqu'à ce que MANUAL

s'affiche sur la deuxième ligne de l'écran.

Front F6_08a.JPG


Front F6_24.jpg

F6_26 rev.jpg

Rear F6_27.jpg
