Oki ML690 Guida rapida
Guía del Usuario
59101603 my.okidata.com
RT322
ML690/ML691
Guía del Usuario de la ML690/ML691 2
Guía del Usuario de la ML690/ML691
P/N 59101603, Revisión 1.2
Septiembre, 2010
Se ha realizado todo esfuerzo posible para garantizar que la información
contenida en este documento sea completa, exacta y actualizada. Oki
Data no asume ninguna responsabilidad por resultados debidos a errores
u omisiones más allá de su control. Oki Data no puede garantizar que
los cambios al software y equipos manufacturados por otros fabricantes
a los que se hace referencia en esta guía no afecten la exactitud de la
información contenida en la misma. La mención de productos de software
manufacturados por otras compañías no necesariamente constituyen el
endoso de Oki Data.
Copyright © 2010 por Oki Data. Todos los derechos reservados.
Información sobre marcas comerciales
OKI y MICROLINE son marcas comerciales registradas de Oki Electric
Industry Company, Ltd.
Epson es una marca de fábrica registrada de Epson America, Inc.
IBM es una marca registrada de International Business Machines
Corp.
Microsoft y Windows son marcas de fábrica registradas o marcas de
fábrica de Microsoft Corporation en los Estados Unidos y en otros
países.
Guía del Usuario de la ML690/ML691 3
Capítulo 1: Introducción........................... 5
Características de la impresora..................................... 5
Oki Data en la Internet ............................................ 5
Identicación de piezas: Vista delantera ........................ 6
Identicación de piezas: Vista trasera ........................... 7
Identicación de piezas: Vista por dentro ...................... 7
El Panel de control...................................................... 8
Funciones de las teclas en modo de Impresión.............12
Capítulo 2: Manejo del papel ...................14
Cómo cargar formas continuas ....................................15
Alimentación trasera ................................................16
Alimentación delantera .............................................19
Alimentación inferior (de tracción arrastre opcional) .....21
Cómo cortar las formas continuas ..............................22
Alineación de la línea de perforaciones........................23
Cómo retirar las formas continuas..............................23
Cómo cargar hojas sueltas .........................................24
Papel de hojas sueltas, alimentación superior y delantera.
24
Cómo expulsar las hojas sueltas ................................26
Notas sobre diferentes tipos de papel .........................26
Top of Form (TOF) (Margen superior) ...........................27
TOF y Forms Tear-Off (Margen superior y Corte de
formularios)............................................................27
Estado de Forms Tear-Off (Corte de formularios)..........28
Para imprimir el Menú: ...........................................28
Para usar la tecla TEAR:..........................................28
Conguración de TOF: ..............................................29
Cambio temporal de la posición de TOF (Margen
Superior)................................................................30
Reiniciar los valores de fábrica de TOF ........................30
Función Forms Tear-Off (Corte de formularios) ..............31
Posibles problemas con paquetes de software..............31
Cambio de la conguración de Forms Tear-Off (Corte de
formularios)............................................................32
Corte de formularios manual .....................................32
Retraer formulario .....................................................33
Conguración de la palanca de grosor de papel..............33
Tabla de tipo de papel ............................................34
Capítulo 3: Conguración de la
impresora................................................35
Print Quality (Calidad de impresión) .............................36
Draft (Borrador): valor predeterminado ....................36
HSD: High Speed Draft (Borrador de alta velocidad) ...36
LQ: Letter Quality (Calidad de carta) ........................36
Character Pitch (Caracteres por pulgada)......................37
Velocidad de impresión...............................................38
Reinicio de la impresora .............................................38
Emulaciones .............................................................39
Cambio de emulaciones ............................................39
Capítulo 4: Modo Menú ............................40
Teclas del Modo Menú...............................................40
Teclas y funciones del Modo Menú ..............................41
Cómo entrar y salir del Modo Menú ............................42
Reinicio de la impresora con los valores de fábrica........42
Impresión de la conguración del Menú ......................43
Impresión de las conguraciones vigentes del Menú ...43
Impresión de todas las conguraciones del menú .......43
Cómo cambiar las conguraciones del Menú ................43
Tabla de conguraciones del Menú .............................44
Guía del Usuario de la ML690/ML691 4
Capítulo 5: Mantenimiento ......................73
Reemplazo del cartucho de cinta..................................73
Manejo del cartucho de cinta ...................................73
Si la cinta entra en contacto con sus ojos:.................76
Si la cinta entra en contacto con la piel:....................76
Para mayor información:.........................................76
Atascos de papel .......................................................77
Atasco de formas continuas.......................................77
Hojas sueltas ..........................................................78
Limpieza de la impresora............................................80
Parte externa ..........................................................80
Parte interna...........................................................80
Pruebas de la impresora .............................................81
Prueba de modelos de fuentes...................................81
Prueba de caracteres ASCII.......................................82
Modo de vaciado hexadecimal ...................................83
Capítulo 6: Resolución de problemas.......84
Información general...................................................84
Respuesta a las alarmas .............................................85
Problemas/Soluciones................................................86
Apéndice A: Piezas y Accesorios..............93
Compra de Piezas y Accesorios....................................93
Consumibles .............................................................94
Accesorios ................................................................94
Apéndice B: Códigos de control de la
impresora................................................95
Comandos IBM Proprinter ..........................................95
Comandos Epson FX ..................................................98
Apéndice C: Especicaciones .................100
Método de impresión..............................................100
Cabezal de impresión .............................................100
Interfaces.............................................................100
Tamaño memoria de recepción ................................100
Vida útil del cabezal de impresión ..........................100
Fiabilidad..............................................................100
Vida útil de la cinta ..............................................100
Emulaciones (co-residente).....................................100
Especicaciones físicas ...........................................101
ML690................................................................101
ML691................................................................101
Velocidad de impresión...........................................101
Caracteres por línea (cpl)........................................101
Resolución de grácos ............................................102
Fuentes residentes.................................................102
Código de barras ...................................................102
Grosor del papel: Alimentación por tracción...............102
Especicaciones ambientales...................................103
Temperatura .......................................................103
Humedad............................................................103
Especicaciones del papel .......................................103
Guía del Usuario de la ML690/ML691 5
Capítulo 1:
Introducción
Características de la impresora
Funcionamiento sumamente conable y duradero:
Tiempo medio entre averías (MTBF) de 25.000
horas con un ciclo de servicio de 25% y una
densidad de impresión de 35% del papel.
Manejo avanzado del papel, con mecanismo
de tracción de empuje trasero incorporado y
capacidad de imprimir formularios sin desgarros.
Velocidad de impresión excepcional, en caracteres
por segundo:
High Speed Draft (HSD) Mode (Modo
borrador alta velocidad): 480/576 cps
Draft Mode (Modo borrador): 360/540 cps
Letter Quality (LQ) Mode (Calidad de
carta): 120 cps
Esta robusta impresora de 24 pines funciona
perfectamente en entornos difíciles de gran
demanda.
Cinco maneras para cargar papel e imprimir:
Alimentación trasera de formas continuas
(empuje), Alimentación delantera de formas
continuas (empuje), Alimentación inferior de
formas continuas (arrastre), Hojas sueltas (por
arriba), Hojas sueltas (por delante).
Oki Data en la Internet
Los sitios Web de Oki Data proporcionan la
información más actualizada disponible acerca de su
impresora.
Los sitios Web de Oki Dta tienen documentos en
línea disponibles para consultarlos y descargarlos.
Puede acceder a los sitios Web de Oki Data en:
www.okiprintingsolutions.com
my.okidata.com
Guía del Usuario de la ML690/ML691 6
Identicación de piezas: Vista
delantera

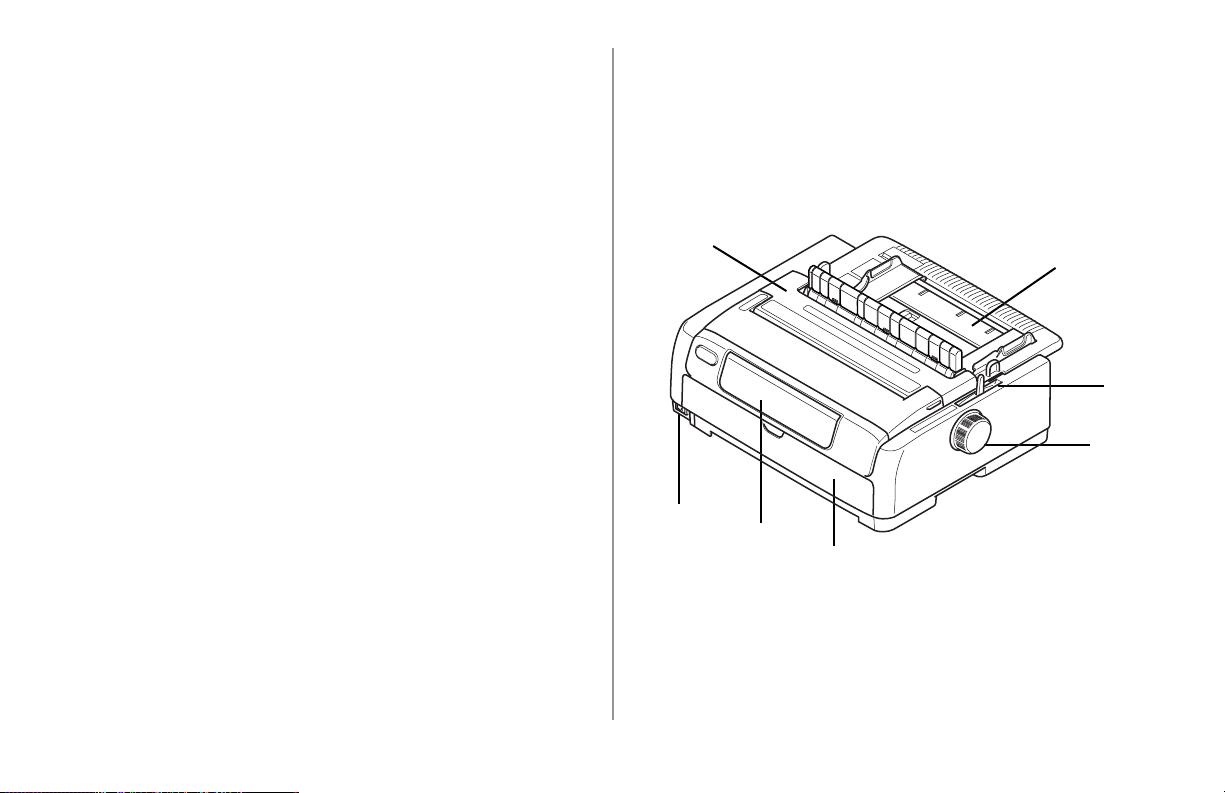

1. Guía de papel, trasera
2. Palanca de tipo de papel
3. Perilla del cilindro
4. Guía de papel, delantera (abrir para colocar
la bandeja de alimentación por delante o el
mecanismo de tracción)
5. Panel de control
6. Interruptor On-Off (Encendido y apagado)
7. Tapa de acceso
1
2
3
5
6
7
4
Guía del Usuario de la ML690/ML691 7
Identicación de piezas: Vista
trasera
1. Conector de USB
2. Conector paralelo
3. Conector de serie/red opcionales
4. Ventilación
5. Conector de suministro de energía
6. Conector de Alimentador de hojas sueltas/
Soporte para rollo de papel opcionales
Nota: El número de serie (S/N) de su máquina se
encuentra en una etiqueta en la parte posterior de la
misma.
Identicación de piezas: Vista por
dentro
1. Palanca de grosor de papel
2. Cartucho de cinta
3. Cabezal de impresión
4. Montaje de guía de tiro
4
1
2
3
56
1
2
3
4
Guía del Usuario de la ML690/ML691 8
El Panel de control
Las teclas tienen diferentes funciones dependiendo del “modo” activo.
Mantenga pulsada la tecla CHR PITCH y pulse la tecla PRINT SPEED
para entrar en modo Menú; repita la secuencia para salir del modo
Menú. En modo Menú, use las etiquetas de texto moradas bajo las
teclas para identicar la función de cada tecla.
Las luces encima de las etiquetas de las teclas muestran
que opción está activa. Por ejemplo, si las dos luces de CHR
PITCH están encendidas, entonces 15 CPI es el espaciamiento
de caracteres vigente, si ambas luces están centelleando,
entonces PROP (proporcional) es el espaciamiento vigente.
Las 7 teclas funcionan
de manera diferente,
dependiendo del modo
de impresión activo
La luz SEL
indica que
la impresora
está en línea
La luz de ALARM
indica una
situación de alarma
Las teclas MICROFEED avanzan
() o retroceden () el papel en
diminutos incrementos
Las líneas
encima de la
casilla indican
que la luz está
centelleando
Guía del Usuario de la ML690/ML691 9
Funciones de las luces del Panel de control
Luz indicadora Color Estado Explicación
ALARM (Alarma) Roja Encendida El papel está por acabarse o ya se acabó
Apagada Sí tiene papel.
Centelleando Cuando centellea con la luz SEL: alarma de estado no
recuperable. Apague la impresora, verique que el carro se
mueve correctamente, y luego vuelva a encenderla. También
puede indicar un atasco de papel, un error del medio, una
alarma térmica (cabeza/espacio/alimentación)
Cuando centellea con la luz TEAR indica un estado de alarma de
alta temperatura del equipo.
SEL (Selección) Verde Encendida La impresora está en línea, lista para recibir datos e imprimir.
Apagada La impresora está fuera de línea, no puede recibir datos ni
imprimir.
Centelleando Cuando centellea con la luz ALARM: alarma de estado no
recuperable. Apague la impresora, verique que el carro se
mueve correctamente, y luego vuelva a encenderla.
Cuando centellea con la luz TEAR indica que la tapa superior
está abierta.
TEAR (Corte) Verde Encendida La impresora está en modo Menú.
Apagada La impresora está en posición de corte hacia abajo.
Centelleando La impresora está en posición de corte hacia arriba.
Guía del Usuario de la ML690/ML691 10
Funciones de las luces del Panel de control
Luz indicadora Color Estado Explicación
PRINT QUALITY
(Calidad de
impresión)
Verde Encendida
> LED 1
> LED 2
> LED 1 y 2
Con la luz ALARM centelleando:
Indica un atasco por parada/expulsión del papel.
Indica un atasco al cargar papel.
Indica que está mal congurado el medio.
Encendida
> LED 3
> LED 2
> LED 2 y 3
> LED 1
> LED 1 y 3
> LED 1 y 2
> LED 1, 2 y 3
Indica que se seleccionó HSD.
Indica que se seleccionó DRAFT.
Indica que se seleccionó COURIER.
Indica que se seleccionó ROMAN.
Indica que se seleccionó SWISS.
Indica que se seleccionó SWISS B.
Indica que se seleccionó ORATOR.
Centelleando
> LED 3
> LED 2
> LED 2 y 3
> LED 1
Indica que se seleccionó GOTHIC.
Indica que se seleccionó PRESTIGE.
Indica que se seleccionó OCR-A.
Indica que se seleccionó OCR-B.
Centelleando
> LED 2
Con la luz ALARM centelleando
Indica una conguración incorrecta de la palanca de papel.
Altri manuali per ML690
3
Questo manuale è adatto per i seguenti modelli
1
Indice
Altri manuali Oki Stampante
Oki
Oki PAGE 18/24DXE-2 Manuale utente
Oki
Oki Microline 3320 Manuale utente
Oki
Oki C7350hdn Aggiornamento firmware
Oki
Oki C5450 Manuale utente
Oki
Oki C6100dn Manuale utente
Oki
Oki CX3535MFP Istruzioni operative e di manutenzione
Oki
Oki C5500n Series Manuale utente
Oki
Oki Microline 3320 Manuale utente
Oki
Oki ES3037 Manuale utente
Oki
Oki C7500 V2 Istruzioni di installazione e manutenzione
