Parker SCPSi Manuale utente
SCPSi
Kurzanleitung / Quick-start guide /
Guide de démarrage rapide / Manual rápido /
Istruzioni brevi
V1.0/01/21
2
Kurzanleitung Drucksensor SCPSi
In der EU und außerhalb der USA:
Parker Hannifin Manufacturing Germany GmbH & Co. KG
High Pressure Connectors Europe
Am Metallwerk 9, 33659 Bielefeld
Für die USA
Parker Hannifin Corporation
Quick Coupling Division
8145 Lewis Road
Minneapolis, MN 55427 USA
Version Datum Änderung
1.0 01/2021 Erstausgabe
Die in diesem Dokument enthaltenen Informationen dürfen ohne aus-
drückliche Bestätigung der Parker Hannifin Corporation weder vollstän-
dig noch in Auszügen verbreitet und reproduziert werden.
Alle in diesem Dokument genannten und gegebenenfalls durch die
Rechte Dritter geschützter Marken- und Warenzeichen unterliegen
uneingeschränkt den Bestimmungen des jeweils gültigen Kennzeichen-
rechts und den Besitzrechten der jeweiligen eingetragenen Eigentümer.
© Copyright 2021, Parker Hannifin Corporation.
Alle Rechte vorbehalten.
V1.0/01/21
3
DEUTSCH
Diese Kurzanleitung erklärt die Grundfunktionen des Drucksensors
SCPSi.
Gerätebeschreibung
Der Parker SCPSi (im Folgenden Drucksensor genannt) ist ein elektro-
nischer Drucksensor, der den Systemdruck von Maschinen und Anla-
gen misst und überwacht.
Sicherheitshinweise
Bevor Sie mit dem Drucksensor arbeiten, lesen und beachten Sie diese
Kurzanleitung. Missachtung der aufgeführten Anweisungen, insbeson-
dere der Sicherheitsinformationen, kann zu Gefahr für Mensch, Um-
welt, Geräte und Anlage führen.
Der Drucksensor entspricht dem aktuellen Stand der Technik bezüglich
Genauigkeit, Funktionsweise und dem sicheren Betrieb der Geräte.
V1.0/01/21
4
DEUTSCH
Beachten Sie bei allen Arbeiten die bestehenden natio-
nalen Vorschriften zur Unfallverhütung und Sicherheit am
Arbeitsplatz!
Beachten Sie die IP-Schutzart, wenn Sie den
Drucksensor in Nassbereichen verwenden!
Lassen Sie den Drucksensor nur von geschultem Fachper-
sonal anschließen!
Beachten Sie die vorgesehenen Anzugsdrehmomente!
Vermeiden Sie jegliche Gewalteinwirkungen auf den Druck-
sensor!
Verwenden Sie niemals einen beschädigten oder defekten
Drucksensor!
Montieren oder demontieren Sie keinesfalls den
Drucksensor, solange der Drucksensor unter Druck steht!
V1.0/01/21
5
DEUTSCH
Bestimmungsgemäßer Gebrauch
Der Drucksensor ist für die Druckmessung innerhalb der zugelassenen
Bereiche (siehe „Technische Daten“ auf Seite 12) bestimmt.
Jede darüber hinausgehende Verwendung des Drucksensors ist unzu-
lässig, kann zu Unfällen oder zur Zerstörung des Drucksensors führen
und führt zu einem sofortigen Erlöschen jeglicher Garantie- und Ge-
währleistungsansprüche gegenüber dem Hersteller.
Fehlgebrauch
Der Drucksensor entspricht nicht der Richtlinie 2014/34/EU und darf
deshalb nicht in explosionsgefährdeten Bereichen eingesetzt werden.
Fachpersonal
Diese Kurzanleitung richtet sich an ausgebildetes Fachpersonal, das
sich mit den geltenden Bestimmungen und Normen des Verwendungs-
bereichs auskennt. Das Fachpersonal, das mit der Inbetriebnahme und
Bedienung des Geräts beauftragt wird, muss eine entsprechende Qua-
lifikation aufweisen. Die Qualifikation kann durch eine Schulung oder
eine entsprechende Unterweisung erlangt werden.
Dem Fachpersonal muss der Inhalt der Kurzanleitung bekannt und je-
derzeit zugänglich sein.
V1.0/01/21
6
DEUTSCH
Aufbau und Funktion
V1.0/01/21
7
DEUTSCH
Installation
Ziehen Sie den Drucksensor mit einem Drehmoment von
35Nm an!
Der Drucksensor darf nur von einer Elektrofachkraft installiert
werden, die die nationalen und internationalen Vorschriften
zur Errichtung elektrotechnischer Anlagen einhält!

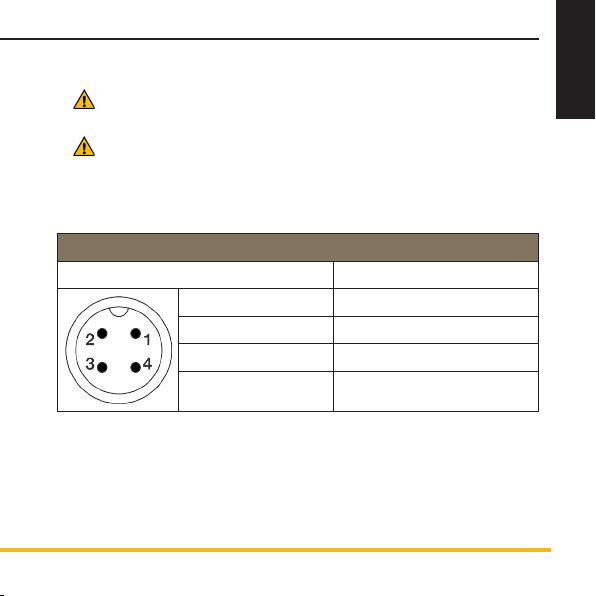

Elektrischer Anschluss
M12x1
Protection class (mounted connector) IP67
Pin 1 V(+)
Pin 2 S2 out
Pin 3 0V / GND
Pin 4 S1 out / IO-Link
V1.0/01/21
8
DEUTSCH
Anschlussmöglichkeiten der Last
SIO PNP
SIO NPN
V1.0/01/21
9
DEUTSCH
IO-LINK PNP
IO-LINK NPN
V1.0/01/21
10
DEUTSCH
Parametrierung
Das Gerät unterstützt das IO-Link Smart Sensor Profile 2nd Edition und
ist über das IO-Link Protokoll (V1.0 / V1.1) mittels
■IODD (IO Device Description) oder
■IO-Link Interface Description parametrierbar.
Die IODD / Interface Description entnehmen Sie der Parker Homepage.
Geänderte Parameter beeinflussen Anlagenfunktionen.
Stellen Sie sicher, dass durch die Parametrierung des
Drucksensors keine Fehlfunktionen der Anlage entstehen!
1 Bereiten Sie die IO-Link Hard- und Software für den Parame-
triervorgang vor.
2 Verbinden Sie den Drucksensor mit der IO-Link Hardware.
3 Parametrieren Sie den Drucksensor.
4 Nehmen Sie den Drucksensor mit Parametern in Betrieb.
Wartung
Der Drucksensor ist wartungsfrei und kann nicht vom Anwender repa-
riert werden. Bei einem Defekt müssen Sie den Drucksensor zur Repa-
ratur an den Hersteller zurückschicken.
