PCE Instruments PCE-TG 50 Manuale utente

PCE-TG 50 Materialdickenmessgerät | Material Thickness Gauge

Bedienungsanleitung

User Manual

User manuals in various languages (français,

italiano, español, português, nederlands, türk, polski,

русский, 中文) can be downloaded here:

www.pce-instruments.com

Letzte Änderung / last change: 6 September 2017

v1.0

Deutsch

English

Deutsch

Inhaltsverzeichnis

1Sicherheitsinformationen..................................................................... 1

2Spezifikationen...................................................................................... 2

2.1 Technische Spezifikationen.............................................................................................. 2

2.2 Lieferumfang.................................................................................................................... 2

2.3 Optionales Zubehör.......................................................................................................... 2

3Systembeschreibung............................................................................ 3

3.1 Gerät................................................................................................................................ 3

4Vorbereitung.......................................................................................... 4

4.1 Stromversorgung.............................................................................................................. 4

4.2 Materialauswahl............................................................................................................... 4

5Betrieb.................................................................................................... 4

5.1 Messen............................................................................................................................ 4

5.2 Messung mit Einstellung der Schallgeschwindigkeit......................................................... 5

6Kalibrierung........................................................................................... 5

7Garantie.................................................................................................. 6

8Entsorgung............................................................................................ 6

English

Contents

1Safety notes...........................................................................................7

2Specifications........................................................................................ 8

2.1 Technical specifications ................................................................................................... 8

2.2 Delivery contents.............................................................................................................. 8

2.3 Optional accessories........................................................................................................ 8

3System description............................................................................... 9

3.1 Device.............................................................................................................................. 9

4Getting started.....................................................................................10

4.1 Power supply ..................................................................................................................10

4.2 Material selection............................................................................................................10

5Operation .............................................................................................10

5.1 Measurement..................................................................................................................10

5.2 Measurement with set sound velocity..............................................................................11

6Calibration ........................................................................................... 11

7Warranty...............................................................................................11

8Disposal ...............................................................................................11

Deutsch

1 Sicherheitsinformationen

Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum

ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes

Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der

Bedienungsanleitung entstehen, entbehren jeder Haftung.

Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art

und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es

zu gefährlichen Situationen kommen.

Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur,

Luftfeuchte, …) innerhalb der in den Spezifikationen angegebenen Grenzwerte

liegen. Setzen Sie das Gerät keinen extremen Temperaturen, direkter

Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aus.

Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus.

Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland

GmbH vorgenommen werden.

Benutzen Sie das Messgerät nie mit nassen Händen.

Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.

Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine

Scheuermittel oder lösungsmittelhaltige Reinigungsmittel.

Das Gerät darf nur mit dem von der PCE Deutschland GmbH angebotenen Zubehör

oder gleichwertigem Ersatz verwendet werden.

Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare

Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht

eingesetzt werden.

Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.

Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen

überschritten werden.

Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des

Gerätes und zu Verletzungen des Bedieners kommen.

Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung.

Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in

unseren Allgemeinen Geschäftsbedingungen finden.

Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am

Ende dieser Anleitung.

Deutsch

2 Spezifikationen

2.1 Technische Spezifikationen

Messbereich

1,2 … 200 mm (Stahl)

Genauigkeit

±0,5 % v. Mw. ±0,1 mm

Auflösung

0,1 mm (0,001 Zoll)

Schallgeschwindigkeit

800 … 9950 m/s

Einheiten

mm / Zoll (umschaltbar)

Spannungsversorgung

3 x 1,5 V AAA Batterien

Kalibrierblock

5,0 mm (integriert)

Datenausgang

RS-232

Sensor

5 MHz Frequenz

Messfläche: Ø 8,0 mm

Auflagefläche: Ø 10,2 mm

Kopf: Ø 15,4 mm

Display

4 Digits LCD

Betriebsbedingungen

Temperatur: -10 … 50 °C

Luftfeuchte: <80 %

Materialtemperatur

0 … 50 °C (dauerhaft)

50 … 85 °C (für 5 Minuten, danach 30 Minuten Abkühlung unter 50

°C)

Abmessungen

142 x 77 x 40 mm

Gewicht

265 g (mit Batterien und Sensor)

2.2 Lieferumfang

1 x Materialdickenmessgerät PCE-TG 50

1 x 5 MHz Sensor

3 x AAA Batterie

1 x Koppelgel

1 x Tragekoffer

1 x Bedienungsanleitung

1 x Werkskalibrierzertifikat

2.3 Optionales Zubehör

Artikelnummer

Artikelbeschreibung

TT-GEL

Ultraschall Kontakt-Gel

ST-TG 50

Standardsensor für PCE-TG 50

MP-TG 50

Miniatur Sensor für PCE-TG 50 Ø 6mm

HTP-TG 50

Hochtemperatursensor für PCE-TG 50

-10 .. .+300 °C

PCE-SOFT-TG 50

Datenübertragungssoftware inkl. Datenkabel

CAL-MT

ISO Kalibrierzertifikat für Materialdickenmessgeräte

Deutsch

3 Systembeschreibung

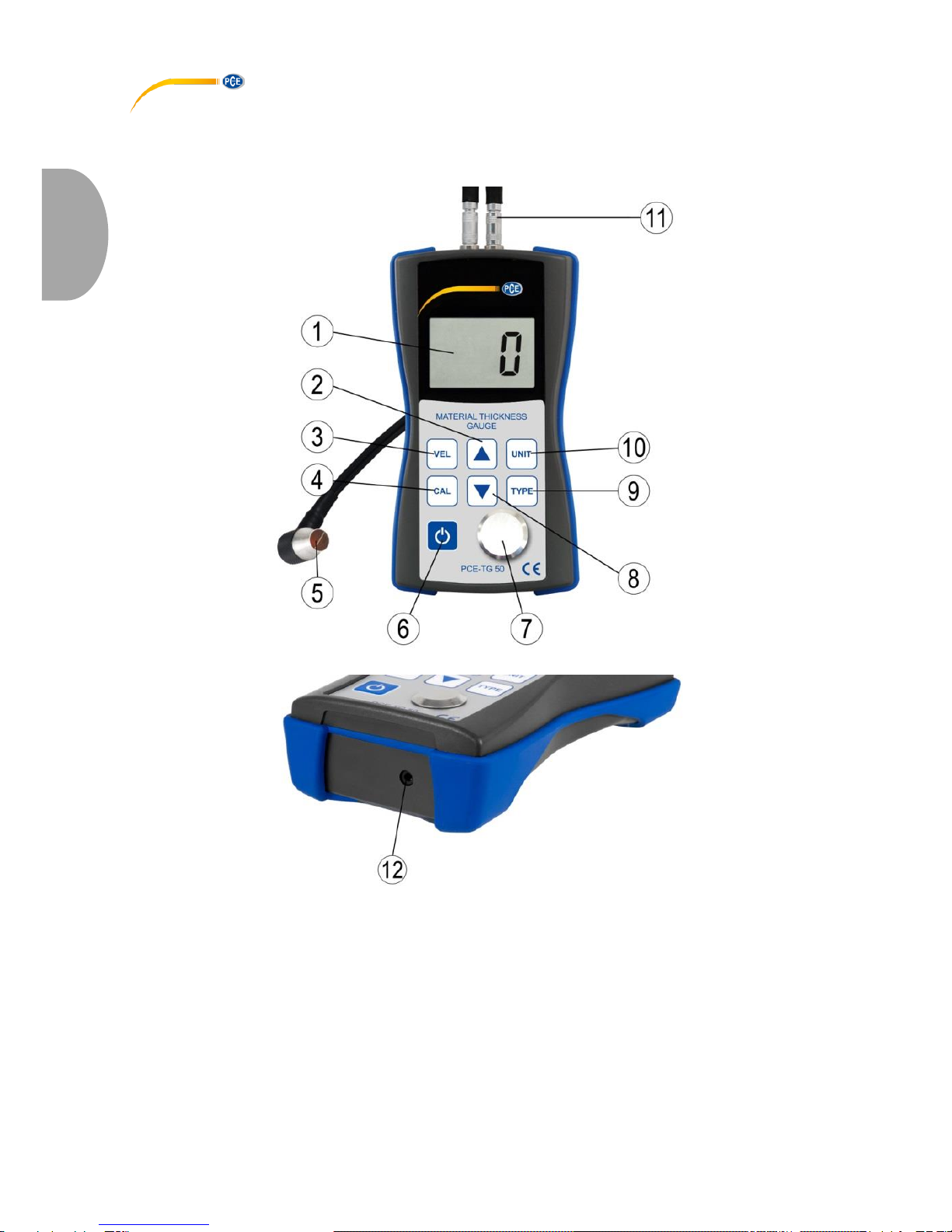

3.1 Gerät

1 Display

7 Standardblock

2 Plustaste

8 Minustaste

3 Taste Schallgeschwindigkeit

9 Materialauswahltaste

4 Kalibriertaste

10 Einheitstaste

5 Sensor

11 Sensoranschluss

6 Ein / Aus Taste

Deutsch

4 Vorbereitung

4.1 Stromversorgung

Wenn der Ladestand der Batterie zu gering ist, erscheint im Display das Batteriesymbol.

Zum Wechseln der Batterien öffnen Sie die Batteriefachabdeckung und ersetzen Sie die

Batterien gegen Neue. Beachten Sie dabei die korrekte Polarität.

4.2 Materialauswahl

Drücken Sie die Ein / Aus Taste, um das Gerät einzuschalten. Drücken Sie anschließend auf

die Materialauswahltaste und das Display zeigt Ihnen einen Materialcode „cdxx“ oder „yyyy“ an.

„cd“ steht für Code, „xx“ steht für die Materialnummer 1…11. Die Zuordnung zum Material

entnehmen Sie der folgenden Tabelle. Für eine individuelle Eingabe der Schallgeschwindigkeit

kann der Punkt „yyyy“ ausgewählt werden. Die Schallgeschwindigkeit muss in diesem Fall

durch vorheriges drücken der Taste für die Schallgeschwindigkeit eingegeben werden.

Nummer

Code

Material

cd01

Stahl

cd02

Gusseisen

cd03

Aluminium

cd04

Kupfer

cd05

Messing

cd06

Zink

cd07

Quarzglas

cd08

cd09

PVE

cd10

Graugusseisen

cd11

Kugelgraphitgusseisen

yyyy

Schallgeschwindigkeit

Drücken Sie Plus oder Minus Taste um einen Materialcode auszuwählen. Bestätigen Sie den

Code mit der Materialauswahltaste. Das Display zeigt nun 0 an. Wenn Sie einen Code

auswählen ohne zu bestätigen zeigt Ihnen das Display nach ein paar Sekunden ebenfalls 0 an

und das Material gilt als bestätigt.

Achtung!

Es ist unbedingt notwendig, dass das Material vor der Messung ausgewählt wird, da sonst die

Messwerte verfälscht werden.

5 Betrieb

5.1 Messen

Drücken Sie die Ein / Aus Taste um das Gerät einzuschalten und wählen Sie mit der

Einheitstaste die Einheit aus. Stellen Sie sicher, dass der Sensor mit dem Gerät korrekt

verbunden wurde. Wenn dies der Fall ist, erscheint im Display.

Geben Sie etwas Kopplungspaste auf das auf die Oberfläche und drücken Sie den Sensor auf

das Material, das Sie messen möchten. Das Messergebnis wird Ihnen nun auf dem Display

angezeigt und so lange gehalten, bis eine neue Messung durchgeführt wird oder das Gerät

ausgeschaltet wird.

Deutsch

5.2 Messung mit Einstellung der Schallgeschwindigkeit

Drücken Sie die Taste für die Schallgeschwindigkeit. Das Gerät wechselt sofort von der

Materialauswahl in den Schallgeschwindigkeitsmodus. Es wird Ihnen die zuletzt eingestellte

Schallgeschwindigkeit angezeigt.

Mit den Plus- und Minustasten können Sie den Wert der Schallgeschwindigkeit verändern.

Mit jedem Tastendruck wird der Wert um 10 m/s verändert. Wenn eine der Tasten länger als 4

Sekunden gedrückt wird, verändert sich der Wert um 100 m/s.

Geben Sie etwas Koppelpaste auf die zu messende Oberfläche und drücken Sie den Sensor

auf. Das Messergebnis wird Ihnen auf dem Display angezeigt.

Wenn Ihnen das Material, das Sie messen möchten, nicht bekannt ist, gehen Sie wie folgt vor:

Messen Sie an einem Punkt die Dicke des Materials (z. B. mit einem Messschieber) und

notieren Sie sich die Dicke. Messen Sie nun mit dem Messgerät und verändern Sie die

Schallgeschwindigkeit, bis der angezeigte Wert mit dem Wert, den Sie sich notiert haben,

übereinstimmt. Notieren Sie sich die eingestellte Schallgeschwindigkeit für das Material. Wenn

Sie nun weitere Messungen an dem Material durchführen möchten, müssen Sie vorher die

ermittelte Schallgeschwindigkeit einstellen.

6 Kalibrierung

Geben Sie etwas Kopplungspaste auf den 5 mm Standardblock und drücken Sie anschließend

die Kalibriertaste. Das Display zeigt nun CAL an.

Drücken Sie den Sensor auf den Standardblock. Wenn der Sensor korrekt angeschlossen

wurde, wird Ihnen im Display angezeigt. Danach erscheinen 5 mm und CAL im Display.

Wenn die Anzeige stabil ist, drücken Sie die Kalibriertaste erneut, um den Wert zu übernehmen

und zurück in den Messmodus zu gelangen.

Die Kalibrierung ist nun abgeschlossen und der Wert ist im Messgerät gespeichert.

Deutsch

7 Garantie

Unsere Garantiebedingungen können Sie in unseren Allgemeinen Geschäftsbedingungen

nachlesen, die Sie hier finden: https://www.pce-instruments.com/deutsch/agb.

8 Entsorgung

HINWEIS nach der Batterieverordnung (BattV)

Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe

gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten

Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden.

Annahmestelle nach BattV:

PCE Deutschland GmbH

Im Langel 4

59872 Meschede

Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und

Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns

wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.

Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben.

WEEE-Reg.-Nr.DE69278128

English

1 Safety notes

Please read this manual carefully and completely before you use the device for the first time.

The device may only be used by qualified personnel and repaired by PCE Instruments

personnel. Damage or injuries caused by non-observance of the manual are excluded from our

liability and not covered by our warranty.

The device must only be used as described in this instruction manual. If used

otherwise, this can cause dangerous situations for the user and damage to the meter.

The instrument may only be used if the environmental conditions (temperature,

relative humidity, …) are within the ranges stated in the technical specifications. Do

not expose the device to extreme temperatures, direct sunlight, extreme humidity or

moisture.

Do not expose the device to shocks or strong vibrations.

The case should only be opened by qualified PCE Instruments personnel.

Never use the instrument when your hands are wet.

You must not make any technical changes to the device.

The appliance should only be cleaned with a damp cloth. Use only pH-neutral

cleaner, no abrasives or solvents.

The device must only be used with accessories from PCE Instruments or equivalent.

Before each use, inspect the case for visible damage. If any damage is visible, do not

use the device.

Do not use the instrument in explosive atmospheres.

The measurement range as stated in the specifications must not be exceeded under

any circumstances.

Non-observance of the safety notes can cause damage to the device and injuries to

the user.

We do not assume liability for printing errors or any other mistakes in this manual.

We expressly point to our general guarantee terms which can be found in our general terms of

business.

If you have any questions please contact PCE Instruments. The contact details can be found at

the end of this manual.

Altri manuali per PCE-TG 50

Indice

Lingue:

Altri manuali PCE Instruments Strumento di misura

PCE Instruments

PCE Instruments KREBS PCE-RVI 5 Manuale utente

PCE Instruments

PCE Instruments PCE-GMM 10 Manuale utente

PCE Instruments

PCE Instruments PCE-CMM 10 Manuale utente

PCE Instruments

PCE Instruments PCE-AQD 50 Manuale utente

PCE Instruments

PCE Instruments PCE- WP21 Manuale utente

PCE Instruments

PCE Instruments TUM 20 Manuale utente

PCE Instruments

PCE Instruments PCE-N24 Series Manuale utente

PCE Instruments

PCE Instruments PCE-W3 Manuale utente

PCE Instruments

PCE Instruments PA6000 Manuale utente

PCE Instruments

PCE Instruments PCE-PMI 2 Manuale utente

PCE Instruments

PCE Instruments PCE-VT 38 0 Series Manuale utente

PCE Instruments

PCE Instruments PCE-HWA 30 Manuale utente

PCE Instruments

PCE Instruments PCE-G1A Manuale utente

PCE Instruments

PCE Instruments Laserliner DampMaster Manuale utente

PCE Instruments

PCE Instruments ADL 11 Manuale utente

PCE Instruments

PCE Instruments PCE-TDS 100 H/HS Manuale utente

PCE Instruments

PCE Instruments PCE-DFG NF Series Manuale utente

PCE Instruments

PCE Instruments PCE-HWA 30-ICA Manuale utente

PCE Instruments

PCE Instruments PCE-172 Manuale utente

PCE Instruments

PCE Instruments IT55 Manuale utente

PCE Instruments

PCE Instruments PCE-TG 75-ICA Manuale utente

PCE Instruments

PCE Instruments PCE-310 Manuale utente

PCE Instruments

PCE Instruments PCE-T 260 Manuale utente

PCE Instruments

PCE Instruments PCE-HDM 5 Manuale utente

Manuali Strumento di misura popolari di altre marche

Suaoki

Suaoki D40 Manuale utente

Elster

Elster BK-G1.6 Manuale utente

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuale

Duratool

Duratool D03128 Manuale utente

Vega

Vega VEGAPULS 65 Manuale utente

Tonghui

Tonghui TH2618B Manuale utente

Tenmars

Tenmars TM-801 Manuale utente

MSR

MSR 145 Manuale utente

TPS

TPS WP-82 Manuale utente

ELMETRON

ELMETRON CP-511 Manuale utente

PCB Piezotronics

PCB Piezotronics 003C30 Manuale utente

Tenma

Tenma 72-10465 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promag 50 Specifiche tecniche

Siemens

Siemens SITRANS F Coriolis FCT030 Manuale elenco delle parti

KLINGER

KLINGER CMF V Series Manuale utente

EXFO

EXFO FTB-2 Manuale operativo e di manutenzione

Keysight

Keysight M8290A Manuale utente

ADTEK

ADTEK MW-5 Manuale utente
