R82 X Panda 4 Guida utente
Monteringsveiledning (N)
Ettermontering av hoftestøtter
Mounting instruction (GB)
Mounting the hip supports
Rev. 001 - 12.2010
9996097726
Montagehandleiding (NL)
De bekkensteunen monteren
Montageanleitung (DE)
Befestigung der Beckenpelotten
Asennusohje (FIN)
Lantiotukien asennus
Monteringsvejledning (DK)
Montering af hoftestøtter
取付方法 (JP)
ヒップ･サポート取付と調整
B
A
Monteringsvejledning
Montering af hoftestøtter til x:panda 4
Følg nedenstående beskrivelse for at montere hoftestøtter:
1. Standardhoftestøtterne afmonteres ved at skruerne (A) skrues helt
af med 5 mm unbrakonøgle, der fulgte med sædet. Når støtterne
er fjernet, kan skruerne monteres i beslaget igen, så de er klar til
evt. senere brug.
2. Armlænet afmonteres fra holderen på stolen ved at håndtaget/
skruen (B) løsnes, og armlænet tages op.
3. Hoftestøtten sættes efter eget valg på den forreste eller bagerste
stang på armlænet og skruen (C) spændes.
4. Armlænet monteres igen i holderen på stolen og håndtaget/skruen
(B) spændes.
5. Hoftestøtterne kan indstilles i dybden ved at løsne de to skruer (D)
og forskyde frem/tilbage i rillen. Medfølgende 3 mm unbrakonøgle
anvendes.
6. Hoftestøtterne er multi-justérbare ved at håndtagene (E) vippes
op/ned. Den ønskede position findes, beslagene strammes evt.
til igen og håndtagene vippes op/ned igen.
Montering samt justering af tilbehør skal udføres i henhold til
ovenstående beskrivelse. Check, før hver brug, at tilbehøret er
korrekt monteret/justeret.
C
D
E
B
A
Monteringsveiledning
Montering av hoftestøtter til x:panda 4
Gjør følgende:
1. Standard hoftestøttene demonteres ved at skruene (A) skrus helt
ut med en 5mm unbraconøkkel som følger med setet. Når støttene
er fjernet kan skruene monteres i beslaget igjen, så de er klare til
event. senere bruk.
2. Armlenet demonteres fra holderen på stolen ved at håndtaket/
skruen (B) løsnes, og armlenet tas opp.
3. Hoftestøtten settes etter eget valg på den fremre eller bakre stan-
gen på armlenet og skruen (C) strammes.
4. Armlenet monteres igjen i holderen på stolen og håndtaket/skruen
(B) strammes.
5. Hoftestøttene kan innstilles i dybden ved å løsne de to skruene
(D) og skyve frem/tilbake i sporet. Bruk medfølgende 3mm un-
braconøkkel.
6. Hoftestøttene er multi justerbare ved at håndtakene (E) vippes
opp/ned. Ønsket stilling finnes, beslagene strammes event. igjen
og håndtakene vippes opp/ned igjen.
Montering og justering av tilbehør skal utføres iht ovenfor nevnte
beskrivelse. Sjekk før hver bruk, at tilbehøret er korrekt montert/
justert.
C
D
E
Asennusohje
Lantiotukien asennus x:panda 4
Noudata alla olevia asennusohjeita:
1. 1. Poista standardi lantiotuet avaamalla ruuvit (A) tuolin mukana
toimitetulla kuusiokoloavaimella. Kun tuet on poistettu ruuvit vo-
idaan kiinnittää uudelleen runkoon mahdollista myöhempää käyt-
töä varten.
2. Irrota käsituentangot tuolin kiinnitysosista: avaa ruuvi (B) käsin ja
poista sitten käsituentanko.
3. Asenna lantiotuki yhteen käsituentangoista (oman valintasi
mukaan) ja kiristä ruuvi (C ) käsin.
4. Asenna käsituentangot takaisin tuolin kiinnitysosiin ja kiristä ruuvi
(B) käsin.
5. Käytä tuolin mukana tullutta 3 mm:n kuusiokoloavainta ruuvien (D)
löysäämiseen säädä syvyys uralla sopivaksi ja kiinnitä vaadittuun
asentoon.
6. Lantiotukia voidaan säätää myös liikuttamalla käsitukia (E ) ylös/
alas. Kun toivottu asento on löytynyt, mikäli tarpeen kiinnitykset
kiristetään kiinni, ennen kuin käsituet siirtyvät uudelleen ylös/alas.
Kaikki säädöt ja lisävarustelisäykset tulee asentaa oikein ja
tarkistaa ennen joka käyttöä.
B
A
C
D
E
B
A

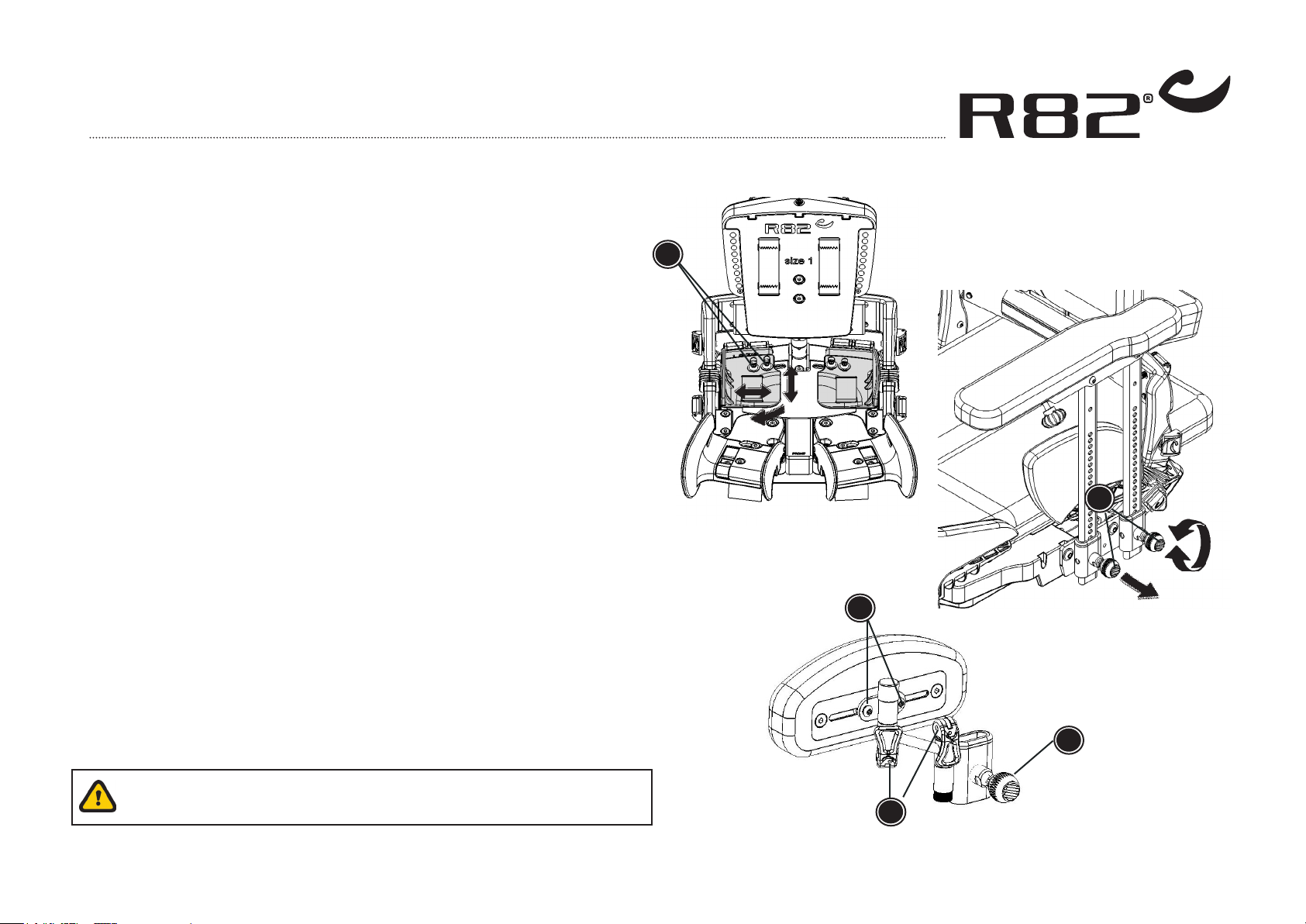

Mounting instruction
Mounting hip supports for x:panda 4
Follow the instructions below to mount the hip supports:
1. Dismount the standard hip supports by unscrewing (A) by the
means of the Allen key that came with the chair. When the supports
have been removed the screws can be remounted in the fittings
for possible later use.
2. Dismount the arm rest bars from the fitting on the chair by
loosening the handle/screw (B) by hand, and then the arm rest
bar is removed.
3. Mount the hip support on one of the rods of the arm rest bar (of
your own choice) and the handle/screw (C) is tightened by hand.
4. Mount the arm rest bars in the fitting on the chair again and tighten
the handle/screw (B) by hand.
5. Use the enclosed 3 mm Allen key to loosen the screws (D) and
adjust the depth in the slots and fasten in the required position.
6. The hip supports are multi-adjustable by moving the handles
(E) up/down. The desired position is found and if necessary the
fittings are tightened before the handles are moved up/down again.
Any adjustments and addition of accessories must be placed
and fitted correctly and checked before every use.
C
D
E
B
A
Montageanleitung
Montage der Beckenpelotten an den x:panda Größe 4
Befolgen Sie die unten stehenden Anleitung bei der Montage der
Beckenpelotten:
1. Entfernen Sie die Beckenführung, in dem Sie die Schrauben (A)
lösen. Die Beckenführung wird nicht mehr in Verbindung mit der
Beckenpelotte benötigt.
2. Nehmen Sie die Armlehne ab, in dem Sie die Handschraube (B)
lösen.
3. Befestigen Sie die Beckenpelotte an einem der beiden Halterungen
der Armlehne und ziehen die Handschraube (C) an.
4. Befestigen Sie die Armlehne wieder in der Halterung und ziehen
Sie die Handschraube (B) wieder an.
5. Benutzen Sie einen 3 mm Inbusschlüssel um die Schrauben (D)
zu lösen und die Pelotte in die gewünschte Position zu bringen.
Ziehen Sie die Schrauben (D) wieder fest.
6. Die Beckenpelotten sind durch Verstellungvorrichtung (E) mehrfach
einstellbar. Lösen Sie die Verriegelung und stellen Sie Pelotte in
die gewünschte Position, stellen Sie die Verriegelung wieder fest.
Alle Einstellungen und Zubehörteile müssen wieder in die kor-
rekte Position gebracht und festgezogen sein und vor dem
Benutzen überprüft werden.
C
D
E
B
A
Montage-instructies
Bekkensteunen monteren op de x:panda 4
Volg de onderstaande aanwijzingen voor het monteren van de bekken-
steunen:
1. Demonteer de standaard bekkensteunen. Dit doet u door (A) los te schro-
even met behulp van de inbussleutel die meegeleverd was bij de stoel.
Na het verwijderen van de bekkensteunen kunt u de schroeven weer
in de bevestigingen draaien, dit met het oog op mogelijk later gebruik.
2. Demonteer de armsteunbuizen uit de bevestiging aan de stoel. Dit doet
u door de hendel/schroef (B) met de hand los te draaien en de armste-
unbuis vervolgens weg te nemen.
3. Monteer de bekkensteun aan één van de stangen van de armsteunbuis
(naar eigen keuze) en draai de hendel/schroef (C) met de hand aan.
4. Monteer de armsteunbuizen weer in de bevestiging aan de stoel en draai
de hendel/schroef (B) met de hand aan.
5. Gebruik de meegeleverde inbussleutel (3 mm) om de schroeven (D) los
te draaien. Verstel de diepte in de sleuven en zet vast op de gewenste
positie.
6. De bekkensteunen kunnen op meerdere manieren versteld worden. Dit
doet u door de hendels (E) omhoog of omlaag te schuiven. Wanneer
de gewenste positie is gevonden en de bevestigingen, indien nodig, zijn
aangespannen, kunt u de hendels opnieuw omhoog of omlaag schuiven.
Alle verstellingen en toevoegingen van accessoires moeten cor-
rect worden uitgevoerd en voorafgaand aan ieder gebruik worden
gecontroleerd.
C
D
E
取付方法
ｘ：Pandaサイズ４用ヒップ･サポート取付と調整
下記の手順に従って取付けと調整をおこなってください。
1.シートに付属しているレンチでネジ（A)を緩め、標準装備のヒ
ップ･サポートを外してください。
2.ハンドル（B)を緩め、シートの取付金具からアームレストバー
を外してください。
3.アームレストバーの片側（前後どちらでも構いません）にヒップ･
サポートを取付け、ハンドル（C)でしっかり締めてください。
4.シートの取付金具にアームレストバーを取付け、ハンドル（B)
で再度固定してください。
5.付属の３ｍｍレンチを使ってネジ（D)を緩め、ヒップ･サポートを
ご希望の位置に調節し締めてください。
6.ハンドル（E)をそれぞれ上下することで、ヒップ･サポートは様々
な位置にセットすることが可能です。
アクセサリーの調節や追加は、所定の位置で正しくおこなっ
てください。 またご使用前に正しく機能しているか必ず確
認してください。
B
A
C
D
E
