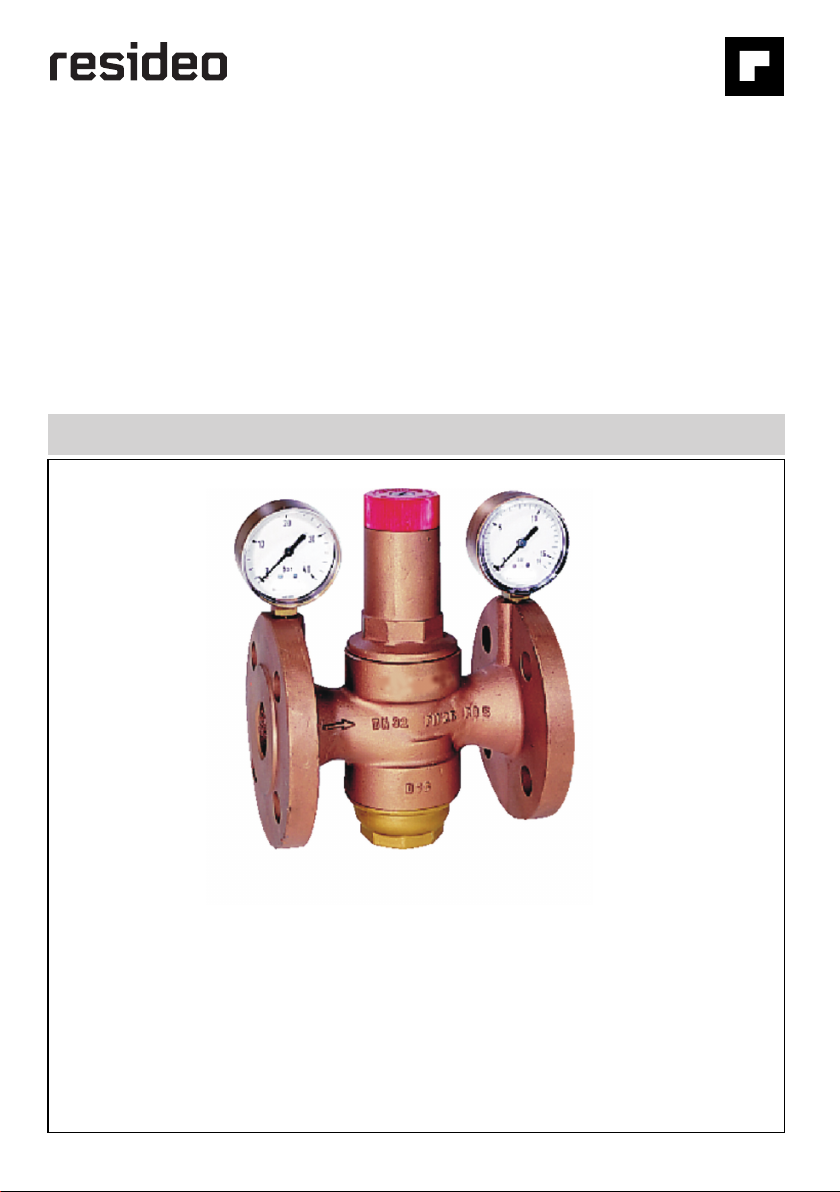

Resideo Braukmann D16 Manuale utente

R32346829-001 Rev.A

D16

Installation instructions Einbauanleitung Instructions d'installation Installatievoorschrift

Istruzioni di montaggio

Pressure Reducing Valve

Druckminderer

Décompresseur

Drukreduceerklep

Valvole di riduzione della pressione

2 MU1H-1005GE23 R0120

1 Safety Guidelines . . . . . 3

2 Technical Data . . . . . . . . 3

3 Options . . . . . . . . . . . . . 3

4 Assembly . . . . . . . . . . . . 3

5 Start-up . . . . . . . . . . . . . 3

6 Maintenance . . . . . . . . . 4

7 Disposal. . . . . . . . . . . . . 4

8 Troubleshooting . . . . . . . 4

9 Spare Parts . . . . . . . . . . 4

10 Accessories . . . . . . . . . . 4

1 Sicherheitshinweise. . . . 5

2 Technische Daten . . . . . 5

3 Produktvarianten . . . . . . 5

4 Montage. . . . . . . . . . . . . 5

5 Inbetriebnahme . . . . . . . 5

6 Instandhaltung . . . . . . . . 6

7 Entsorgung . . . . . . . . . . 6

8 Fehlersuche. . . . . . . . . . 6

9 Ersatzteile . . . . . . . . . . . 6

10 Zubehör . . . . . . . . . . . . . 6

1 Règles de sécurité. . . . . 7

2 Caractéristiques

techniques . . . . . . . . . . . 7

3 Options . . . . . . . . . . . . . 7

4 Assemblage . . . . . . . . . . 7

5 Démarrage. . . . . . . . . . . 7

6 Maintenance . . . . . . . . . 8

7 Mise au rebut. . . . . . . . . 8

8 Dépannage . . . . . . . . . . 8

9 Pièces de rechange. . . . 8

10 Accessoires . . . . . . . . . . 8

1 Veiligheidsrichtlijnen. . . .9

2 Technische Data. . . . . . .9

3 Opties. . . . . . . . . . . . . . .9

4 Montage . . . . . . . . . . . . .9

5 Opstarten . . . . . . . . . . . .9

6 Onderhoud . . . . . . . . . .10

7 Afvoeren . . . . . . . . . . . .10

8 Probleemoplossing. . . .10

9 Reservedelen . . . . . . . .10

10 Accessoires . . . . . . . . .10

1 Avvertenze di sicurezza 11

2 Dati tecnici . . . . . . . . . . 11

3 Opzioni . . . . . . . . . . . . . 11

4 Montaggio. . . . . . . . . . . 11

5 Messa in servizio . . . . . 11

6 Manutenzione. . . . . . . .12

7 Smaltimento . . . . . . . . .12

8 Risoluzione problemi . .12

9 Pezzi di ricambio . . . . .12

10 Accessori . . . . . . . . . . .12

MU1H-1005GE23 R0120 3

1 Safety Guidelines

1. Follow the installation instructions.

2. Use the appliance

• according to its intended use

• in good condition

• with due regard to safety and risk of danger.

3. Note that the appliance is exclusively for use in the

applications detailed in these installation instructions

(see 2 Technical Data). Any other use will not be

considered to comply with requirements and would

invalidate the warranty.

4. Please take note that any assembly, commissioning,

servicing and adjustment work may only be carried

out by authorized persons.

5. Immediately rectify any malfunctions which may

influence safety.

2 Technical Data

3 Options

For Options visit homecomfort.resideo.com/europe

4 Assembly

4.1 Installation Guidelines

• Install in horizontal pipework with filter bowl

downwards

• Install shut-off valves

• The installation location should be protected against

frost and be easily accessible

– Pressure gauge can be read off easily

– Simplified maintenance and cleaning

• Install downstream of the filter or strainer

– This position ensures optimum protection for the

pressure reducing valve against dirt

• Provide a straight section of pipework of at least five

times the nominal valve size after the pressure

reducing valve (in accordance with EN 806-2)

• Requires regular maintenance in accordance with

EN 806-5

4.2 Assembly instructions

1. Thoroughly flush pipework

2. Install pressure reducing valve

• Note flow direction

• Install without tension or bending stresses

3. Set outlet pressure

4. Seal in pressure gauges

5 Start-up

5.1 Setting outlet pressure

Set outlet pressure min. 1 bar under inlet pressure.

1. Close shut-off valve on inlet

2. Release pressure on outlet side (e.g. through water

tap)

3. Close shut-off valve on outlet

4. Loosen hexagon nut on spring bonnet

5. Slacken tension in compression spring

6. Slowly open shut-off valve on inlet

7. Rotate adjustment screw, until the pressure gauge

shows the desired value

8. Retighten hexagon nut

9. Slowly open shut-off valve on outlet

Media

Medium: Water

Connections/Sizes

Connection sizes: 1/2" - 11/2"

Nominal sizes: DN15 - DN40

Pressure values

Max. inlet pressure: 25 bar

Outlet pressure: 1.5 - 12 bar

Preset outlet pressure: 4 bar

Nominal pressure: PN 25

Min. pressure drop: 1 bar

Operating temperatures

Max. operating temperature

medium:

65 °C

4 MU1H-1005GE23 R0120

6 Maintenance

In order to comply with EN 806-5, water fixtures must

be inspected and serviced on an annual basis.

As all maintenance work must be carried out by an

installation company, it is recommended that a

servicing contract should be taken out.

In accordance with EN 806-5, the following measures must

be taken:

6.1 Inspection

1. Close shut-off valve on outlet

2. Check outlet pressure using a pressure meter when

there is zero through-flow

• If the pressure is increasing slowly, the valve may

be dirty or defective. In this instance, carry out

servicing and cleaning (See 6.2 Maintenance)

3. Slowly open shut-off valve on outlet

6.2 Maintenance

1. Close shut-off valve on inlet

2. Release pressure on outlet side (e.g. through water

tap)

3. Close shut-off valve on outlet

4. Loosen hexagon nut

CAUTION!

There is a spring in the spring bonnet. It may cause

injuries if the spring is derailing.

Make sure tension in compression spring is

slackened!

5. Slacken tension in compression spring

• Turn control adjustment screw to the left (-) until it

does not move any more

6. Unscrew spring bonnet

7. Check that diaphragm, seals, guide and seating bush

are in good condition, and if necessary replace them

8. Reassemble in reverse order

7 Disposal

Observe the local requirements regarding correct waste

recycling/disposal!

8 Troubleshooting

9 Spare Parts

For Spare Parts visit homecomfort.resideo.com/europe

10 Accessories

For Accessories visit homecomfort.resideo.com/europe

Problem Cause Remedy

Beating sounds Pressure reducing valve is too large Call Technical Customer Service

Water is escaping from the spring bonnet Diaphragm is faulty Replace diaphragm

Too little or no water pressure Shut-off valves up- or downstream of the

pressure reducing valve are not fully

open

Open the shut-off valves fully

Pressure reducing valve is not set to the

desired outlet pressure

Set outlet pressure

Pressure reducing valve is not fitted in

flow direction

Fit pressure reducing valve in flow

direction (note direction of arrow on

housing)

MU1H-1005GE23 R0120 5

1 Sicherheitshinweise

1. Beachten Sie die Einbauanleitung.

2. Benutzen Sie das Gerät

• bestimmungsgemäß

• in einwandfreiem Zustand

• sicherheits- und gefahrenbewusst.

3. Beachten Sie, dass das Gerät ausschließlich für den

in dieser Einbauanleitung genannten

Verwendungsbereich bestimmt ist (siehe 2

Technische Daten). Eine andere oder darüber

hinausgehende Benutzung gilt als nicht

bestimmungsgemäß.

4. Beachten Sie, dass alle Montage-, Inbetriebnahme,

Wartungs- und Justagearbeiten nur durch autorisierte

Fachkräfte ausgeführt werden dürfen.

5. Lassen Sie Störungen, welche die Sicherheit

beeinträchtigen können, sofort beseitigen.

2 Technische Daten

3 Produktvarianten

Produktvarianten finden Sie unter homecomfort.resideo.com/

europe

4 Montage

4.1 Einbauhinweise

• Horizontale Einbaulage möglich

• Absperrarmaturen vorsehen

• Der Einbauort muss frostsicher und gut zugänglich

sein

– Manometer gut beobachtbar

– Vereinfacht Inspektion und Instandhaltung

• Bei Hauswasserinstallationen bei denen ein hohes

Maß an Schutz vor Verschmutzungen erforderlich ist,

sollte vor dem Druckminderer ein Feinfilter eingebaut

werden

– Der Druckminderer wird so optimal vor Schmutz

geschützt

• Beruhigungsstrecke von 5xDN hinter Druckminderer

vorsehen (Entsprechend DIN EN 806-2)

• Instandhaltungspflichtige Armatur nach

DIN EN 806-5

4.2 Montageanleitung

1. Rohrleitung gut durchspülen

2. Druckminderer einbauen

• Durchflussrichtung beachten

• Spannungs- und biegemomentfrei einbauen

3. Hinterdruck einstellen

4. Manometer eindichten

5 Inbetriebnahme

5.1 Hinterdruck einstellen

Ausgangsdruck min. 1 bar unter Eingangsdruck

einstellen

1. Absperrarmatur eingangsseitig schließen

2. Ausgangsseite druckentlasten (z.B. durch Wasser

ablassen)

3. Absperrarmatur ausgangsseitig schließen

4. Sechskantmutter auf Federhaube lösen

5. Druckfeder entspannen

6. Absperrarmatur eingangsseitig langsam öffnen.

7. Verstellschraube drehen, bis Manometer den

gewünschten Wert anzeigt

8. Sechskantmutter wieder festziehen

9. Absperrarmatur ausgangsseitig langsam öffnen.

Medien

Medium: Wasser

Anschlüsse/Größen

Anschlussgrößen: 1/2" - 11/2"

Nennweiten: DN15 - DN40

Druckwerte

Max. Eingangsdruck: 25 bar

Hinterdruck: 1,5 - 12 bar

Voreingestellter

Ausgangsdruck:

4 bar

Nenndruck: PN25

Mindestdruckgefälle: 1 bar

Betriebstemperaturen

Max. Betriebstemperatur des

Mediums:

65 °C

6 MU1H-1005GE23 R0120

6 Instandhaltung

Nach DIN EN 806-5 sind Wasserarmaturen jährlich zu

prüfen und instandzuhalten.

Instandhaltungsarbeiten müssen durch ein

Installationsunternehmen durchgeführt werden, es

wird empfohlen einen Instandhaltungsvertrag mit

einem Installationsunternehmen abzuschließen.

Entsprechend DIN EN 806-5 sind folgende Maßnahmen

durchzuführen:

6.1 Inspektion

1. Absperrarmatur ausgangsseitig schließen

2. Hinterdruck mit Druckmessgerät bei Nulldurchfluss

kontrollieren

• Wenn der Druck nur langsam ansteigt, ist das

Ventil möglicherweise verschmutzt oder defekt.

Führen Sie in diesem Fall eine Instandhaltung und

Reinigung durch (Siehe 6.2 Instandhaltung)

3. Absperrarmatur ausgangsseitig langsam öffnen.

6.2 Instandhaltung

1. Absperrarmatur eingangsseitig schließen

2. Ausgangsseite druckentlasten (z.B. durch Wasser

ablassen)

3. Absperrarmatur ausgangsseitig schließen

4. Sechskantmutter lösen

VORSICHT!

In der Federhaube befindet sich eine Druckfeder.

Durch Herausspringen der Druckfeder kann es zu

Verletzungen kommen.

Stellen Sie sicher, dass die Druckfeder entspannt ist!

5. Druckfeder entspannen

• Verstellschraube nach links (-) bis zum Anschlag

drehen

6. Federhaube abschrauben

7. Membrane, Dichtungen, Führungsbuchse und

Sitzbuchse auf einwandfreien Zustand überprüfen,

falls erforderlich wechseln

8. Montage in umgekehrter Reihenfolge

7 Entsorgung

Die örtlichen Vorschriften zur korrekten Abfallverwertung/-

entsorgung beachten!

8 Fehlersuche

9 Ersatzteile

Ersatzteile finden Sie unter homecomfort.resideo.com/europe

10 Zubehör

Zubehör finden Sie unter homecomfort.resideo.com/europe

Problem Ursache Abhilfe

Schlagende Geräusche Druckminderer zu groß dimensioniert Technische Kundenberatung anrufen

Wasseraustritt aus der Federhaube Membrane defekt Membrane wechseln

Kein oder zu wenig Wasserdruck Absperrarmaturen vor oder hinter

Druckminderer nicht ganz geöffnet

Absperrarmaturen vollständig öffnen

Druckminderer nicht auf gewünschten

Hinterdruck eingestellt

Hinterdruck einstellen

Druckminderer nicht in

Durchflussrichtung montiert

Druckminderer in Durchflussrichtung

montieren (Pfeilrichtung auf Gehäuse

beachten)

MU1H-1005GE23 R0120 7

1 Règles de sécurité

1. Suivez les instructions d'installation.

2. Utilisez le dispositif

• Conformément à l'usage auquel il est destiné

• Dans un bon état

• En tenant dûment compte de la sécurité et des

risques.

3. Notez que le dispositif est exclusivement réservé à

une utilisation dans les applications décrites en détails

dans les présentes instructions d'installation (Voir 2

Caractéristiques techniques). Toute autre utilisation

sera considérée comme non conforme aux exigences

et entraînera une annulation de la garantie.

4. Notez que seules les personnes autorisées sont

habilitées à effectuer les travaux d'assemblage, de

mise en service, de maintenance et de réglage.

5. Éliminez immédiatement tout dysfonctionnement

susceptible d'entraver la sécurité.

2 Caractéristiques techniques

3 Options

Pour les options, visitez homecomfort.resideo.com/europe

4 Assemblage

4.1 Consignes d'installation

• Effectuer l'installation sur une canalisation horizontale

avec le bol filtre dirigé vers le bas

• Installez des vannes d'arrêt

• Le lieu d'installation doit être protégé contre le gel et

être facilement accessible

– Lecture facile du manomètre

– Maintenance et nettoyage simplifiés

• Maintenance et nettoyage simplifiés

– Cette position assure une protection optimale du

détendeur contre la saleté

• Prévoir longueur droite de 5xDN derrière le

disconnecteur

• Nécessite un entretien régulier conformément à la

norme EN 806-5

4.2 Instructions d'assemblage

1. Purgez entièrement la tuyauterie

2. Installez le réducteur de pression

• Notez le sens du débit

• Effectuez l'installation sans tension ni contraintes

de flexion

3. Définissez la pression aval

4. Étanchéisez le manomètre

5 Démarrage

5.1 Réglage de la pression de sortie

Régler la pression de sortie au moins 1 bar en

dessous de la pression d'entrée.

1. Fermer la vanne d'isolement côté entrée et sortie

2. Relâcher la pression côté entrée (p. ex. par le robinet

à eau)

3. Fermer le robinet d'arrêt à la sortie

4. Desserrer l'écrou hexagonal situé sur le capot de

ressort

5. Relâcher la tension dans le ressort de pression

6. Ouvrir lentement la vanne d'arrêt à l'entrée

7. Tourner la vis de réglage jusqu'à ce que le manomètre

indique la valeur souhaitée

8. Resserrer l'écrou hexagonal

9. Ouvrir lentement la vanne d'arrêt à la sortie

Fluides

Milieu: Eau

Raccords/tailles

Tailles des raccords: 1/2" - 11/2"

Diamètre nominal: DN15 - DN40

Valeurs de pression

Pression amont max.: 25 bar

Pression aval: 1,5 - 12 bar

Pression aval préréglée: 4 bar

Pression nominale: PN25

Min. la chute de pression: 1 bar

Températures de fonctionnement

Température de

fonctionnement max. du

fluide:

65 °C

8 MU1H-1005GE23 R0120

6 Maintenance

Conformément à EN 806-5 les sraccords d'eau

doivent être inspectées et entretenues une fois par

an.

Les travaux de maintenance doivent être réalisés par

une société d'installation, nous recommandons de

signer un contrat de maintenance planifiée avec une

société d'installation.

Les mesures ci-après doivent être effectuées conformément

à EN 806-5 :

6.1 Inspection

1. Fermer le robinet d'arrêt à la sortie

2. Vérifiez la pression aval à l'aide d'un pressiomètre

lorsqu'aucun débit n'est constaté

• Si la pression augmente lentement, il se peut que

la vanne soit encrassée ou défectueuse. Dans ce

cas, effectuez un entretien et un nettoyage (Voir

6.2 Maintenance)

3. Ouvrir lentement la vanne d'arrêt à la sortie

6.2 Maintenance

1. Fermer la vanne d'isolement côté entrée et sortie

2. Relâcher la pression côté entrée (p. ex. par le robinet

à eau)

3. Fermer le robinet d'arrêt à la sortie

4. Desserrer l'écrou hexagonal

ATTENTION!

Un ressort sous tension se trouve dans la chape du

ressort. Risque de blessures si les ressorts de

pression viennent à sauter.

S'assurer que les ressorts de pression sont bien

détendus!

5. Relâcher la tension dans le ressort de pression

• Tourner la vis de réglage vers la gauche (-) jusqu'à

la butée

6. Dévissez la chape à ressort

7. Vérifier que la membrane, les joints, la douille de

guidage et la douille de siège sont en bon état et les

remplacer si nécessaire

8. Procédez à l'assemblage dans l'ordre inverse

7 Mise au rebut

Observez les exigences locales en matière de recyclage /

d'élimination conforme des déchets !

8 Dépannage

9 Pièces de rechange

Pour les pièces de rechange, visitez homecomfort.resideo.com/europe

10 Accessoires

Pour les accessoires, visitez homecomfort.resideo.com/europe

Problème Cause Solution

Bruits répétés Dimensionnement inadapté du

détendeur régulateur (capacité trop

grande)

Contacter les techniciens du service

après-vente

De l'eau s'écoule de la chape à ressort Membrane défectueuse Remplacer la membrane

Pression d'eau trop faible ou inexistante Ouverture incomplète des vannes

d'isolement à l'amont et à l'aval du

détendeur

Ouvrir complètement les vannes d'arrêt

Le réducteur de pression ne présente

pas la pression aval souhaitée

Définissez la pression aval

Détendeur mal monté par rapport au

sens d'écoulementt

Monter le détendeur dans le sens du

débit (noter le sens de la flèche sur le

boîtier)

MU1H-1005GE23 R0120 9

1 Veiligheidsrichtlijnen

1. Houd de installatiehandleiding aan.

2. Gebruik de apparatuur

• waarvoor het is bedoeld

• in goede conditie

• met aandacht voor de veiligheid en risico's.

3. Houd er rekening mee dat de apparatuur exclusief is

bedoeld voor de applicaties zoals beschreven in deze

installatiehandleiding (zie 2 Technische Data). Elk

ander gebruik wordt gezien als gebruik niet conform

de bedoeling en doet de garantie komen te vervallen.

4. De montage, de inbedrijfstelling, het onderhoud en de

instelling mogen alleen door geautoriseerd personeel

worden uitgevoerd.

5. Storingen die de veiligheid kunnen beïnvloeden

dienen direct te worden opgelost.

2 Technische Data

3 Opties

Voor opties bezoek homecomfort.resideo.com/europe

4 Montage

4.1 Installatie Richtlijnen

• Installeer in horizontaal leidingwerk met filterhuis naar

beneden gericht

• Installeren afsluiters

• De plaats van inbouw moet tegen vorst beschermd en

goed toegankelijk zijn

– Drukmeter kan goed worden afgelezen

– Eenvoudig onderhoud en reiniging

• Installeren na het filter of de zeef

– Deze positie zorgt voor een optimale beveiliging

van de drukreduceerklep tegen vuil

• Zorg voor een rechte leidinglengte van tenminste vijf

keer het nominale klepformaat na de

drukreduceerklep (conform EN 806-2)

• Vereist regelmatig onderhoud conform EN 806-5

4.2 Montage-instructies

1. Spoel het leidingwerk grondig door

2. Installeer een drukreduceerklep

• Markeer de doorstroomrichting

• Installeer zonder trek- of buigkrachten

3. Stel de uitlaatdruk in

4. Manometer indichten

5 Opstarten

5.1 Uitlaatdruk instellen

Stel de uitlaatdruk in op min. 1 bar onder de

inlaatdruk.

1. Afsluiters op inlaat sluiten

2. Laat de druk af aan de uitlaatzijde (bijvoorbeeld via

een waterkraan)

3. Afsluiters op uitlaat sluiten

4. Zeshoekig moer op veerkap lossen

5. Verlaag de spanning in de drukveer

6. Afsluitstuk ingangskant langzaam openen

7. Verstelschrof draaien, tot de manometer de gewenste

waarde aangeeft

8. Zeshoekig moer weer aandraaien

9. Afsluiter aan de uitgang traag openen

Media

Standaard medium: Water

Aansluitingen/afmetingen

Aansluitmaten: 1/2" - 11/2"

Nominale afmetingen: DN 15 - DN 40

Drukwaarden

Max. inlaatdruk: 25 bar

Uitgangsdruk: 1,5 - 12 bar

Vooraf ingestelde uitlaatdruk: 4 bar

Nominale druk: PN 25

Min. drukverlies: 1 bar

Bedrijfstemperatuur

Max. bedrijfstemperatuur

medium:

65 °C

10 MU1H-1005GE23 R0120

6 Onderhoud

Om te voldoen aan EN 806-5 moeten

spaninrichtingen jaarlijks gecontroleerd en

onderhouden worden.

De onderhoudswerkzaamheden moeten door een

installatiebedrijf worden uitgevoerd, wij adviseren een

preventief onderhoudscontract af te sluiten met een

installateur.

Conform EN 806-5 moeten de volgende maatregelen worden

genomen:

6.1 Inspectie

1. Afsluiters op uitlaat sluiten

2. Controleer de uitlaatdruk met een drukmeter bij

stilstaande doorstroming

• Wanneer de druk langzaam toeneemt, kan de klep

vuil of defect zijn. Voer in dat geval onderhoud en

reiniging uit (Zie 6.2 Onderhoud)

3. Afsluiter aan de uitgang traag openen

6.2 Onderhoud

1. Afsluiters op inlaat sluiten

2. Laat de druk af aan de uitlaatzijde (bijvoorbeeld via

een waterkraan)

3. Afsluiters op uitlaat sluiten

4. Zeshoekig moer lossen

VOORZICHTIG!

In de veerkap bevindt zich een drukveer. Als de

drukveer eruit springt, dan kan dit verwondingen tot

gevolg hebben.

Waarborg dat de spanning in de drukveer wordt

verlaagd!

5. Verlaag de spanning in de drukveer

• Verstelschrof linksom (-) tot de aanslag draaien

6. Schroef de veerkap los

7. Membraan, afdichtingen, leiderbuks en positie buks

controleren op onbeschadigde toestand, indien

vereist vervangen

8. Montage in omgekeerde volgorde

7 Afvoeren

Houd de locale regelgeving aan betreffende recycling/

afvalverwerking!

8 Probleemoplossing

9 Reservedelen

Voor reservedelen bezoek homecomfort.resideo.com/Europe

10 Accessoires

Voor accessoires bezoek homecomfort.resideo.com/europe

Probleem Oorzaak Oplossing

Slaande geluiden Afmeting van de drukreduceerklep is te

groot

Neem contact op met de technische

klantenservice

Water ontsnapt uit de veerkap Membraan defect Membraan vervangen

Te lage of geen waterdruk Afsluitkleppen vóór en na de

drukreduceerklep niet volledig geopend

Afsluitkleppen volledig openen

Drukreduceerklep is niet ingesteld op de

gewenste uitlaatdruk

Stel de uitlaatdruk in

Drukreduceerklep in de

doorstroomrichting gemonteerd

Drukreduceerklep in doorstroomrichting

monteren (let op de richting van de pijl op

het huis)

Indice

Lingue:

Altri manuali resideo Unità di controllo

resideo

resideo Braukmann DR300 Manuale utente

resideo

resideo Braukmann BFW112 Istruzioni operative

resideo

resideo Braukmann SG160S Manuale utente

resideo

resideo Braukmann MHF49 Manuale utente

resideo

resideo Braukmann TS131 Manuale utente

resideo

resideo Braukmann L5 Series Manuale utente

resideo

resideo Braukmann RV281 Manuale utente

resideo

resideo Braukmann D160S Manuale utente

resideo

resideo Braukmann D05F-EF Manuale utente

resideo

resideo SV9540 Manuale utente

resideo

resideo VR8300A Manuale utente

resideo

resideo Braukmann BA295CS Manuale utente

resideo

resideo Braukmann BG04M Manuale utente

resideo

resideo Braukmann D06F Manuale utente

resideo

resideo Braukmann BA295D-3/4WH Manuale utente

resideo

resideo Braukmann D05FT Manuale utente

resideo

resideo SV9440 Manuale utente

resideo

resideo Braukmann BG04MAN Manuale utente

resideo

resideo Braukmann DirectConnect AMX300 Manuale utente

resideo

resideo Braukmann TM50 Manuale utente

resideo

resideo VR4300 Manuale utente

resideo

resideo Braukmann D15P Manuale utente

resideo

resideo Braukmann D15SN Manuale utente

resideo

resideo Braukmann D05FS Manuale utente

Manuali Unità di controllo popolari di altre marche

Festo

Festo Compact Performance CP-FB6-E Manuale elenco delle parti

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuale utente

JS Automation

JS Automation MPC3034A Manuale utente

JAUDT

JAUDT SW GII 6406 Series Guida rapida

Spektrum

Spektrum Air Module System Manuale utente

BOC Edwards

BOC Edwards Q Series Manuale utente

KHADAS

KHADAS BT Magic Manuale utente

Etherma

Etherma eNEXHO-IL Manuale utente

PMFoundations

PMFoundations Attenuverter Manuale utente

GEA

GEA VARIVENT Manuale utente

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuale utente

Altronix

Altronix LINQ8PD Istruzioni per il montaggio

Eaton

Eaton Powerware Series Manuale utente

WAGO

WAGO 750-407/040-000 Manuale utente

Sony

Sony CCU-590 Manuale utente

Graco

Graco 25D614 Manuale utente

Task Force Tips

Task Force Tips YE-RF-900 Manuale di programmazione

Shini

Shini SPV-U Series Manuale utente

resideo Braukmann D16 Manuale utente

Manuali Unità di controllo popolari di altre marche
