Rigol RPL1116 Manuale utente

RIGOL

用户手册

User Guide

RPL1116 有源逻辑探头

RPL1116 Active Logic Probe

- 1 -

一般安全概要

正确的连接与断开探头。

遵循所有终端额定值。

电源接通后，请勿接触外露的线路和元件。

怀疑产品出故障时，请勿进行操作。

切勿开盖操作。

请勿在易燃易爆的环境下操作。

请勿在潮湿的环境下操作。

请保持产品表面干燥。

请注意搬运安全。

- 2 -

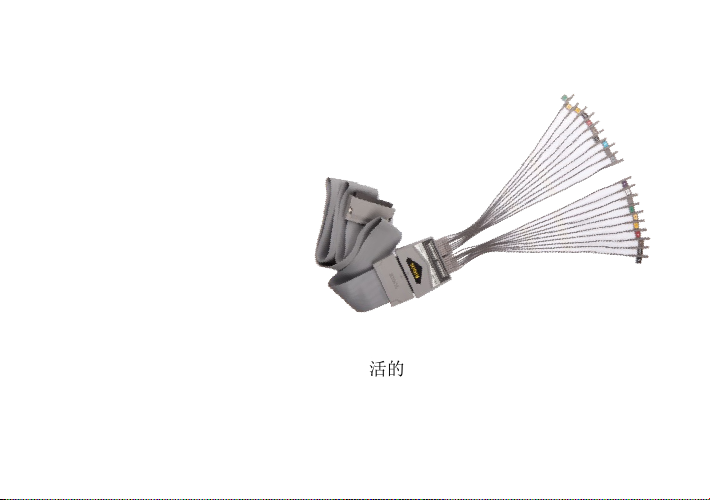

产品简介

RPL1116 是一款高性能有源

逻辑探头，可将待测系统上

的数字信号连接至 RIGOL

MSO1000Z 系列数字示波

器，实现逻辑分析仪功能。

RPL1116 共有 16 个数字通道

（D0-D15），分为两个通道组

（D0-D7 和D8-D15）。每个数

字通道组包含信号接口和地

接口。同时，RPL1116 标配 20

根信号引线以及 20 个探头钩，可用于灵活的连接被测信号和参考地。利用示

波器 LA 菜单中的自校准功能可以校准探头的零点。

- 3 -

逻辑探头的使用方法

1．连接 RPL1116 至示波器：将RPL1116 前端连接至主线输入端，然后

将主线输出端连接至示波器前面板的数字信号输入端，如下图所示。

2．连接被测信号至 RPL1116：用户可以根据测试需要将任意数量（≤16）

的被测信号连接至 RPL1116。连接时需要注意，输入信号的幅度不能超

过探头的最大工作电压范围。RPL1116 提供了两种连接方式方便用户灵

活探测信号。

- 4 -

方法一：用户可通过前端引线单独连接各个被测信号。通过前端引

线上的通道标示以及探头前端上的颜色信息可方便地识别每个信

号所对应的通道号，如图 1所示。

注意：使用过程中若出现串扰或地弹，可能是多通道共用地线导致。

因此建议您尽可能为每通道的信号线配一根地线并双绞。

方法二：在方法一的基础上，可为前端引线连接上探头测试夹，然

后通过测试夹内的金属钩连接被测信号节点，如图 2所示。

图1 图2

- 5 -

3．设置探头：按示波器前面板上的 LA 按键进入探头设置菜单，用户可在

该菜单下查看和设置如下参数：阈值电平(D0-D7 与D8-D15 分组阈值

电平独立调节)、波形大小(应用于所有通道，其中 L选项只在屏幕活动

通道数不多于 8时可用)、通道标签和探头校准等。

注意：若探头第一次连接到该示波器或者环境温度变化 5℃以上，建议

利用 LA 菜单下自校准功能进行零点自校准，校准时保持 RPL1116 输入

端不接信号。

4．功能检查：完成上述操作后，被测信号将显示在示波器屏幕上相应的数

字通道上。如果看不到信号，请调节示波器选择合适的触发方式和时基

等常规设置。如果仍然看不到信号，请再次检查电气连接和参数设置，

或者尝试使用其他探头(如模拟探头)来验证测试点的信号状态。

- 6 -

探头指标

输入通道数

阈值范围

±15 V

阈值精度

±100m V +

阈值的

最大输入电压

±40 V

最大输入动态范围

±10 V +

阈值

最小电压摆动

500 mV

最小可检测脉宽

10 ns

输入阻抗

100 kΩ±2%

输入电容

约

8 pF

探头主缆长度

约

90 cm

前端引线长度

约

25 cm

操作环境

℃

~50

℃，

0~80%RH

存放环境

-20

℃

~60

℃，

0~90%RH

- 7 -

附件

编号

名称描述

数量

主线

有源逻辑探头前端

引线

探头钩

中英文用户手册

RPL1116

包装盒

- 8 -

附件示意图

主线有源逻辑探头前端

引线探头钩

- 9 -

联系我们

如您在使用此产品或本手册的过程中有任何问题或需求，可与 RIGOL 联系：

电子邮箱：service@rigol.com

网址：www.rigol.com
