Sanus Systems WMS3 Manuale utente
Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113 USA
Americas: 800-359-5520 • 651-484-7988 • info@sanus.com • www.sanus.com
Europe, Middle East, and Africa: 31 (0) 40 26 68 619 • sanus.europe@sanus.com • www.sanus.com
©2008 Milestone AV Technologies. All rights reserved. Sanus is a division of Milestone.
All other brand names or marks are used for identification purposes and are trademarks of their respective owners.
FR Nous vous remercions d’avoir choisi un montant mural WMS de Sanus Systems. Le montant mural
WMS de Sanus Systems a été conçu pour supporter des haut-parleurs pesant jusqu’à 3,62 kg (8lb).
ES Gracias por elegir el soporte para pared WMS de Sanus Systems. El soporte para pared WMS de
Sanus Systems está diseñado para sostener parlantes con un peso de hasta 3,62 kg (8 lb).
EN Thank you for choosing the Sanus Systems WMS wall mount. The Sanus Systems WMS wall mount
is designed to support speakers weighing up to 3.62 kg (8 lbs.).
Este producto está diseñado para que se use únicamente en aplicaciones con pernos de madera
y bloques de concreto. La pared o el cielo raso deben ser capaces de soportar hasta cinco veces
el peso del altavoz y del montaje juntos. Si tiene dudas sobre la capacidad de la superficie para
soportar el monitor, póngase en contacto con el Servicio de Atención al Cliente de Sanus Systems o
con un contratista calificado.
ADVERTENCIA
Ce produit est conçu pour être installé seulement sur des montants en bois ou des blocs de
béton! Le mur ou le plafond doit pouvoir supporter cinq fois le poids total du haut-parleur et du
support combiné. Si vous avez des doutes quant à la capacité de la surface à supporter le moniteur,
contactez le service à la clientèle de Sanus Systems ou un entrepreneur qualifié.
ATTENTION
This product is designed for use in wood stud and concrete block applications only! The wall
or ceiling must be capable of supporting up to five times the weight of the speaker and mount
combined. If you have any doubts about the ability of the surface to support the monitor, contact
Sanus Systems Customer Service, or a qualified contractor.
CAUTION
WMS3 & WMS5
(6901-300150 <04>)
6901-300150 <04>
This product contains small items that could be a choking hazard if swallowed. Keep these
items away from young children!
WARNING
Este producto contiene piezas pequeñas que, si se tragan, podrían causar asfixia. Mantenga el
producto fuera del alcance de los niños pequeños.
ADVERTENCIA
No utilice este producto para fines no especificados explícitamente por Sanus Systems. La instalación
o el uso incorrectos podrían ocasionar daños materiales o lesiones graves. Si no entiende estas
instrucciones o si tiene alguna duda con respecto a la seguridad de la instalación, comuníquese con
el servicio de atención al cliente de Sanus Systems. Sanus Systems no será responsable por daños ni
lesiones debidos a la instalación o al uso incorrectos.
ADVERTENCIA
Do not use this product for any purpose not explicitly specied by Sanus Systems. Improper
installation or use may cause personal injury and/or property damage. If you do not understand
these instructions, or if you have doubts about the safety of the installation, contact Sanus
Systems Customer Service. Sanus Systems is not liable for injury or damage caused by incorrect
installation or use.
CAUTION
Se suministran la tornillería y los procedimientos para múltiples conguraciones de
instalación. Cuando vea este símbolo, elija la conguración correcta de acuerdo a sus
necesidades. No se utiliza toda la tornillería incluida en la instalación.
OPT
OPT
Hardware and procedures for multiple mounting configurations are included. When you
see this symbol, choose the correct configuration to suit your needs. Not all hardware
included will be used.
OPT
OPT
6901-300150 <04>
Ce produit contient des petits objets qui peuvent représenter un danger d’étouffement si
avalé. Garder ces petits objets hors de la portée des jeunes enfants!
ADVERTISSEMENT
Ne pas utiliser ce produit à des fins autres que celles expressément spécifiées par Sanus Systems.
Une installation ou une utilisation incorrecte peut entraîner des blessures personnelles ou des
dommages à votre propriété. Si vous ne pouvez comprendre ces instructions ou si vous avez des
doutes concernant la sécurité de l’installation, communiquez avec le Service à la clientèle de Sanus
Systems. Sanus Systems n’est pas responsable des blessures et des dommages causés par une
mauvaise installation ou utilisation du produit.
ATTENTION
La visserie et les procédures de montage pour plusieurs congurations sont comprises.
Lorsque vous voyez ce symbole, choisissez la conguration qui convient le mieux à vos
besoins. La visserie incluse ne sera pas toute utilisée.
OPT
OPT
6901-300150 <04>
1/8“ 1/4”
FR Pièces et visserie fournies
Avant de commencer l’assemblage, vérifiez que toutes les pièces sont incluses et intactes.
Si des pièces sont manquantes ou endommagées, ne retournez pas ces pièces au magasin.
Veuillez communiquer avec le Service à la clientèle de Sanus Systems N’utilisez jamais de pièces
endommagées!
ES Piezas y tornillería suministradas
Antes de comenzar con el armado, verifique que no haya piezas faltantes ni dañadas. En caso de
que las haya, no devuelva el producto a su distribuidor; comuníquese con el servicio de atención
al cliente de Sanus Systems. Nunca use piezas dañadas.
EN Supplied Parts and Hardware
Before starting assembly, verify all parts are included and undamaged. If any parts are missing or
damaged, do not return the item to your dealer; contact Sanus Systems Customer Service. Never
use damaged parts!
8 x 3/4
12 x 3/4
[15] x 1
8204-000037-XXX
8-32 x 5/8 M4 x 8mm
1/4-20 x 7/8 M5 x 25mm
1/4-20 x 1/2
8-32
M5 x 1/8
10 x 1 3/4
WMS3 [01] x 4
WMS5 [01] x 10
WMS3 [02] x 2
WMS5 [02] x 5
WMS3 [03] x 2
WMS5 [03] x 5
WMS3 [04] x 4
WMS5 [04] x 10
WMS3 [05] x 2
WMS5 [05] x 5
WMS3 [06] x 4
WMS5 [06] x 10
WMS3 [07] x 2
WMS5 [07] x 5
WMS3 [08] x 2
WMS5 [08] x 5
WMS3 [09] x 4
WMS5 [09] x 10
WMS3 [10] x 2
WMS5 [10] x 5
WMS3 [11] x 2
WMS5 [11] x 5
WMS3 [12] x 2
WMS5 [12] x 5
WMS3 [13] x 2
WMS5 [13] x 5
WMS3 [14] x 4
WMS5 [14] x 10
6901-300150 <04>
1
If there are no threaded inserts, [06] may be used. Be careful not to drill all the way through the
cabinet and into components inside. Sanus is not responsible for any damage caused by drilling
into the speaker.
CAUTION
Si no hay encastres roscados, se puede usar [06]. Tenga cuidado de no atravesar completamente
el gabinete y perforar los componentes en su interior. Sanus no será responsable por los daños
causados si perfora el parlante.
ADVERTENCIA
Vous pouvez utiliser des douilles letées [06] s’il n’y en a pas. Assurez-vous de ne pas percer
entièrement l’enceinte acoustique. Sanus n’est pas responsable des dommages causés au haut-
parleur en raison du perçage.
ATTENTION
OPT
OPT
EN 1: Mount the Speaker Plate
FR 1: Montage de la plaque du haut-parleur
ES 1: Montar la placa para parlante
[06, 09]
[01]
6901-300150 <04>
Les haut-parleurs Bose peuvent exiger
une vis [11].
NOTE
1.1
FR 1.1 Montage à l’adaptateur du haut-
parleur satellite
ES 1.1 Montaje en adaptador de parlante
satélite
EN 1.1: Mounting to the Satellite Speaker
Adapter
Los parlantes Bose podrían requerir
un tornillo [11].
NOTE
Bose speakers may require screw [11].
NOTE
[07, 08, 10]
[13]
[12]
[10]
OPT
OPT
[12]
OPT
OPT
[11]
NOTE
Bose
speakers
may require
screw [11].
OPT
OPT
6901-300150 <04>
2
1/8 in.
FR 2: Installation sur des
murs en montants
de bois ou sur
des poutrelles de
plafond
ES 2: Montaje en
paredes con pernos
de madera y vigas de
cielos rasos
EN 2: Mounting to
Wood Stud Walls and
Ceiling Joists
1 3/4”
1 3/4”
1 3/4”
1 3/4”
[04]
[01]
6901-300150 <04>
1 3/4”
1/4 in.
FR 2.1: Installation sur des murs
ou des plafonds en béton
coulé ou en blocs de béton
ES 2.1: Montaje en paredes o
cielos rasos de concreto
vaciado o bloques de
concreto
EN 2.1: Mounting to Poured
Concrete or Concrete Block
Walls or Ceilings
2.1
1 3/4”
1 3/4”
[01]
[04]
[14]
6901-300150 <04>
1 3/4”
OPT
OPT
FR 3: Installer les bras
ES 3: Instalar el brazo
EN 3: Install Arm
3
[03]
[02] [15]
[03]
[01]
[01]
[15]
[01]
1 3/4”
[02]
[03]
[01]

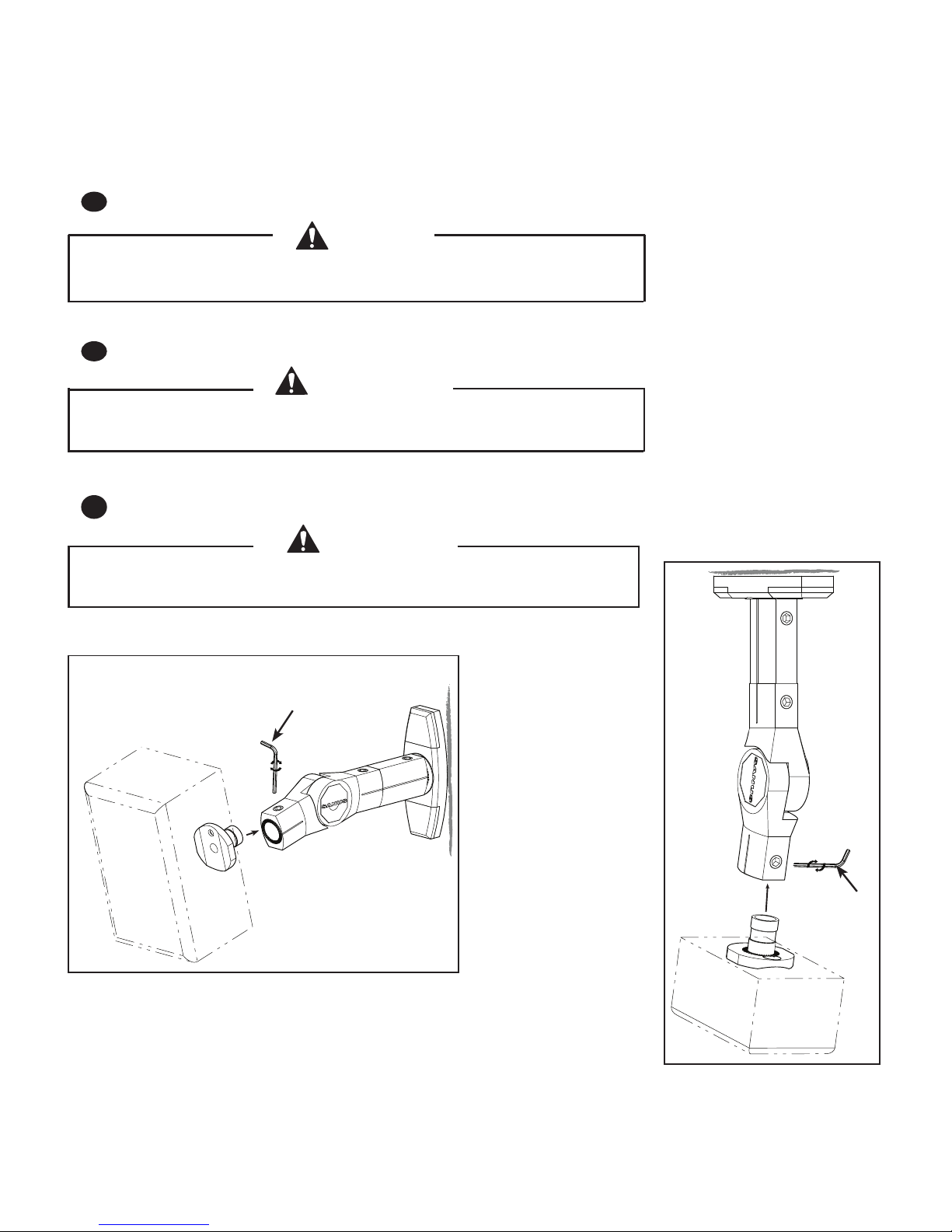

Do not overtighten. Continuing to tighten the Allen set screw once it is
snug will not make the connection stronger.
CAUTION
No ajuste demasiado. Continuar ajustando el tornillo Allen una vez que
está bien asegurado NO hará que la conexión sea más fuerte.
ADVERTENCIA
Ne pas trop serrer. Continuer à serrer les vis Allen une fois qu’elles sont
bien en place ne rendra pas votre installation plus solide.
ATTENTION
6901-300150 <04>
Do not overtighten. Continuing to tighten the Allen set screw once
it is snug will not make the connection stronger.
CAUTION
No ajuste demasiado. Continuar ajustando el tornillo Allen una vez
que está bien asegurado NO hará que la conexión sea más fuerte.
ADVERTENCIA
Ne pas trop serrer. Continuer à serrer les vis Allen une fois qu’elles
sont bien en place ne rendra pas votre installation plus solide.
ATTENTION
FR 4: Fixation des haut-parleurs
ES 4: Sujete los parlantes
EN 4: Attach the Speakers
4
[15]
[15]
