SICE Tech WHY PRO WHY-PH1 Manuale utente
IT WHY-PH1
FOTOCELLULE 180° SENZA FILI
Cod. 6901810
Manuale istruzioni ed avvertenze
Per la vostra sicurezza, leggere attentamente le
istruzioni prima dell’installazione.
Assicuratevi che la corrente elettrica sia disattivata
prima di connettere i cavi!
Specifiche tecniche
Alimentazione: 12-24 VAC/DC o 1.5 v LR6 AA
Assorbimento: TX ≤8 mA RX ≤40 mA
Lunghezza onda: 940 nm
Portata nominale: 20 m
Temperatura di lavoro: -20º/+60°C
Contatto relé: max 500 mA e 48 VAC/DC
Dimensioni: 127 x 50 x 35 mm

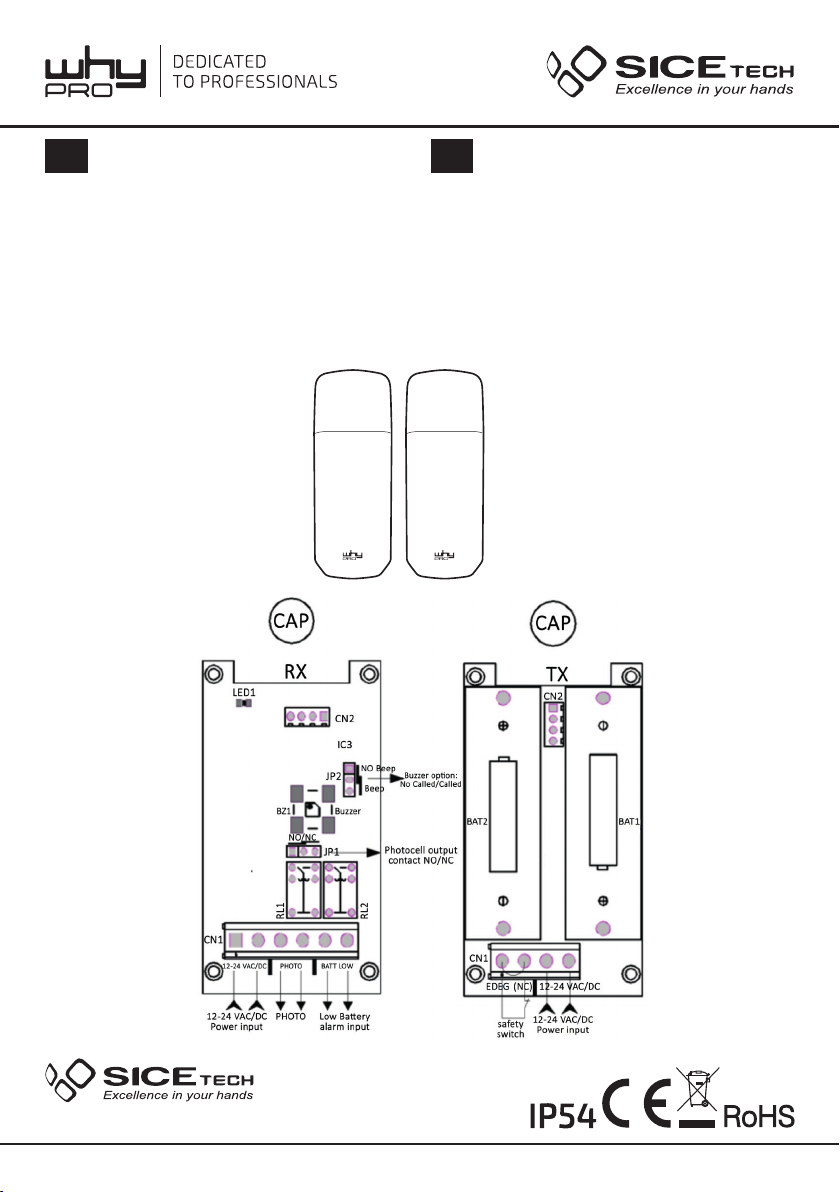

Immagine 1
-EN WHY-PH1
180° WIRELESS PHOTOCELLS
Cod. 6901810
Instruction manual and warnings
For your safety, please read manual instruction
carefully before beginning installation
Please ensure the power being turned o before
connecting wires!
Technical Specifications
Power supply: 12-24 VAC/DC or 1.5 v LR6 AA
Power absorbtion: TX ≤8 mA RX ≤40 mA
Wavelenght: 940 nm
Nominal range: 20 m
Working temperature: -20º/+60°C
Relay contact: max 500 mA and 48 VAC/DC
Size: 127 x 50 x 35 mm
Picture 1
www.why-pro.com
Connessione cavi
MODULO RX
12-24 VAC/DC: Porta alimentazione esterna
PHOTO: Porta connessione fotocellula
BATT LOW: Porta connessione segnalatore batterie
scariche
MODULO TX
EDEG: In corto circuito (come fornito) la modalità
di funzionamento “SAFETY” è attivata. Eliminando
il corto circuito la fotocellula funzionerà solo a
cancello aperto o in manovra di chiusura.
12-24 VAC/DC: Porta alimentazione esterna
Settaggio
Potete scegliere di utilizzare una fonte di alimentazione
esterna oppure tramite le batterie interne.
Per connettere correttamente l’alimentazione
esterna fare riferimento all’immagine 1.
Il buzzer (avviso sonoro) può essere attivato o
disattivato tramite il jumper JP2 nel modulo RX
come da figura sotto:
Settare iljumperJP1 nel modulo RX come desiderato
per ottenere un contatto NO – normalmente aperto
– oppure NC – normalmente chiuso – come da
immagine sotto:
Le fotocellule devono essere installate ad almeno
20 cm di altezza da terra per evitare riflessi.
La distanza tra il modulo TX e il modulo RX deve
essere superiore a 50 cm.
Wires connection
RX MODULE
12-24 VAC/DC: External power supply
PHOTO: Photocell connection
BATT LOW: Low battery alarm connection
TX MODULE
EDEG: setted in short cicuit (as supplied) “SAFETY”
mode is enabled. Disconnecting the short circuit
the photocell operates only when the gate is
completely open or during closing procedure.
12-24 VAC/DC: External power supply
Setup
You can choose between external power supply or
with inside batteries
In order to correctly connect the external power
supply, please refer to the picture 1.
The buzzer (sound alarm) can be enabled or
disabled through jumper JP2 in RX module as
showned in picture below:
Set jumper JP1 in RX module as desired to obtain
a contact NO – normally open – or NC – normally
close – as showned in picture below:
Photocells should be installed at least at 20 cm
high from the ground to avoid reflection.
Distance between TX and RX module should be
longer than 50 cm.
www.why-pro.com

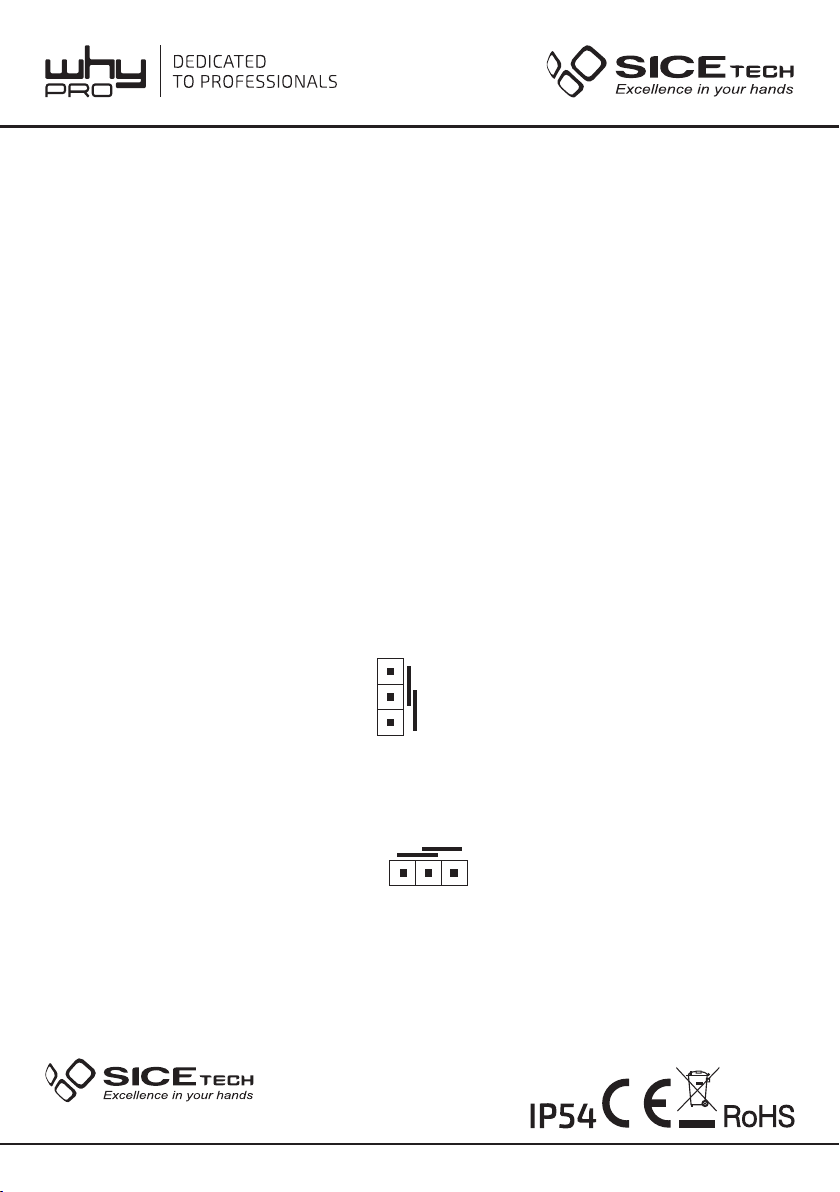

JP2
Non attivato/NO Called
Attivato/Called
JP1
NO/NC
