产品数据页

CS81-P3612S02

CS8

颜色传感器

CS81-P3612S02 | CS8

颜色传感器

订购信息

类型订货号

CS81-P3612S02 1054795

其他设备规格和配件 www.sick.com/CS8

详细技术参数

产品特点

尺寸(宽x 高x 深) 30.4mmx 80mmx 53mm

感应距离 60mm1)

感应距离公差 ±9mm

外壳形状（光束出口）方形

光源 LED, RGB2)

轴长 640nm, 525nm, 470nm

光点尺寸 13mmx 13mm

设置示教按键

示教功能程序一个点示教功能静态

特殊特征外壳较长侧带有齐平式盲塞

1)从镜头前边缘.

2)平均使用寿命：100,000小时，TU= +25 °C.

机械/电子参数

供电电压 10VDC... 30VDC1)

残余纹波 <5Vss2)

电流消耗 <120mA3)

开关频率 1kHz4)

3kHz

6kHz

可设置

1)短路保护的电网环境下的临界值：最大 8A.

2)不得超过或低于 UV公差.

3)无负荷.

4)亮暗对比度为 1:1 时.

5)信号传输时间（电阻负载时）.

6)总电流 Q1 / Q2.

7)测量电压 DC 32V.

2 标识传感器 | SICK 产品数据页 | 2020-11-06 18:25:21

如有更改，恕不另行通知！

CS81-P3612S02 | CS8

颜色传感器

响应时间 500µs, 160µs, 85µs5)

开关量输出 PNP

开关量输出（电压） PNP：高电平= UV– ≤ 2V / 低电平= 约 0V

输出（端口）一种颜色

输出电流 Imax. <100mA6)

示教功能输入（ET） PNP

Teach: U= 10V... < UV

Run: U < 2V

存储时间（ET） 25ms，非易失性存储

时间等级关闭延时 20ms，可关闭

连接类型 M12公插头，5 针

防护等级 II7)

保护电路 UV 接口，带反极性保护

具有短路保护的输出端 Q

抑制干扰脉冲

外壳防护等级 IP67

重量 400g

外壳材料金属, 压铸锌

1)短路保护的电网环境下的临界值：最大 8A.

2)不得超过或低于 UV公差.

3)无负荷.

4)亮暗对比度为 1:1 时.

5)信号传输时间（电阻负载时）.

6)总电流 Q1 / Q2.

7)测量电压 DC 32V.

环境参数

运行环境温度 –10°C... +55°C

存储环境温度 –20°C... +75°C

冲击负荷根据 IEC60068 标准

UL 文件编号 NRKH.E181493 & NRKH7.E181493

分类

ECl@ss 5.0 27270907

ECl@ss 5.1.4 27270907

ECl@ss 6.0 27270907

ECl@ss 6.2 27270907

ECl@ss 7.0 27270907

ECl@ss 8.0 27270907

ECl@ss 8.1 27270907

ECl@ss 9.0 27270907

ECl@ss 10.0 27270907

ECl@ss 11.0 27270907

ETIM 5.0 EC001817

ETIM 6.0 EC001817

2020-11-06 18:25:21 | 产品数据页

如有更改，恕不另行通知！

标识传感器 | SICK 3

CS81-P3612S02 | CS8

颜色传感器

ETIM 7.0 EC001817

UNSPSC 16.0901 39121528

尺寸图 (尺寸单位：mm)

(.67)

80 (3.15)

52 (2.05)

28 (1.1)13

(.51)

25 (.98)

40 (1.57)

53 (2.09) 30.4

(1.2)

21 (.83)

2.5

(.1)

28 (1.1)

56 (2.2)

9 (.35)

Ø 25.5

(1)

2.5

(.1)

①透镜（光发射）

②安装螺纹 M5，5.5mm 深

③参见透镜尺寸图

④螺堵，可与透镜替换

⑤M12 插头（可旋转 90°）

可调性

CS8-1

SET

–+

Q Timer

①功能指示灯（黄色）

②条形显示（绿色），电源开启左侧 LED

③示教键/按键 +/–

4 标识传感器 | SICK 产品数据页 | 2020-11-06 18:25:21

如有更改，恕不另行通知！

CS81-P3612S02 | CS8

颜色传感器

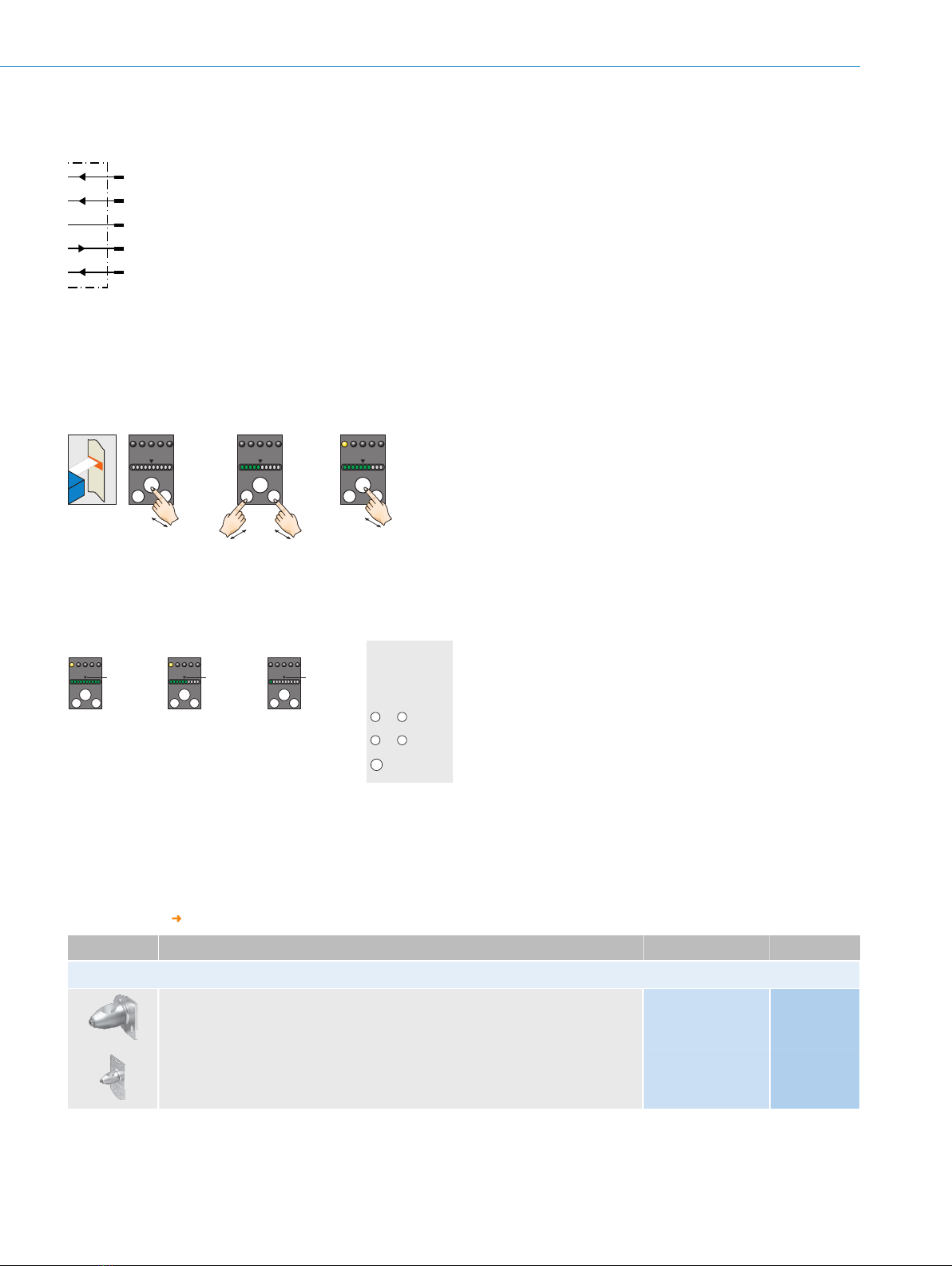

接线图

Cd-313

+ (L+)

- (M)

BK 4

Teach

GY 5

操作方式

设置开关阈值

Position object in light field.

Press SET button > 1 s.

If necessary adapt tolerance with

“+” button (more coarse) or

“–” button (more precise).

Press SET button > 1 s.

Color correspondence is

visualized via bar graph display.

1. Trigger teach-in 2. Select color tolerance 3. Confirm teach-in

SET

–+

Q Timer

SET

–+

Q Timer

SET

–+

Q Timer

颜色匹配指示灯

“Evaluation mode,” “Tolerance

change during operation,”

“Show quality,” “Time stage,”

and “Output logic” can be set

via a special menu (cf. appro-

priate operating instructions

for the device).

> 1 s = enter/exit

Color detected

= Q active.

Switching

threshold

1. Full correspondence 2. Correspondence

SET

–+

3. No correspondence Special settings

Timer

Q1 Q2 Q3 Q4

Color just detected

= Q active.

Switching

threshold

SET

–+

Timer

Q1 Q2 Q3 Q4

Color not detected

= Q inactive.

Switching

threshold

SET

–+

< 1 s = navigate

> 1 s = select/confirm

Timer

Q1 Q2 Q3 Q4

and

–+

推荐配件

其他设备规格和配件 www.sick.com/CS8

简述类型订货号

通用夹持系统

G 板，用于通用夹持支架, 钢制、镀锌, 万象夹持支架 (2022726)，固定材料 BEF-KHS-G01 2022464

K 板，用于通用夹持支架, 钢制、镀锌, 万象夹持支架 (2022726)，固定材料 BEF-KHS-K01 2022718

2020-11-06 18:25:21 | 产品数据页

如有更改，恕不另行通知！

标识传感器 | SICK 5

CS81-P3612S02 | CS8

颜色传感器

简述类型订货号

通用夹持支架，用于固定杆, 钢制、镀锌, 无固定材料 BEF-KHS-KH1 2022726

安装杆，直、200mm，钢质, 钢制、镀锌, 无固定材料 BEF-MS12G-A 4056054

安装杆，直、300mm，钢质, 钢制、镀锌, 无固定材料 BEF-MS12G-B 4056055

安装杆，L 形、150mmx 150mm，钢质, 钢制、镀锌, 无固定材料 BEF-MS12L-A 4056052

安装杆，L 形、250mmx 250mm，钢质, 钢制、镀锌, 无固定材料 BEF-MS12L-B 4056053

插头和电缆

A 头: 插座, M12, 5针, 直头

电缆: 无屏蔽

DOS-1205-G 6009719

A 头: 插座, M12, 5针, 弯头

B 头: -

电缆: 无屏蔽

DOS-1205-W 6009720

A 头: 插座, M12, 5针, 直头, A 编码

B 头: 开放式导线头

电缆: 传感器/激励元件电缆, PVC, 无屏蔽, 2m

YF2A15-

020VB5XLEAX

2096239

A 头: 插座, M12, 5针, 直头, A 编码

B 头: 开放式导线头

电缆: 传感器/激励元件电缆, PVC, 无屏蔽, 5m

YF2A15-

050VB5XLEAX

2096240

A 头: 插座, M12, 5针, 直头, A 编码

B 头: 开放式导线头

电缆: 传感器/激励元件电缆, PVC, 无屏蔽, 10m

YF2A15-

100VB5XLEAX

2096241

A 头: 插座, M12, 5针, 弯头, A 编码

B 头: 开放式导线头

电缆: 传感器/激励元件电缆, PVC, 无屏蔽, 2m

YG2A15-

020VB5XLEAX

2096215

A 头: 插座, M12, 5针, 弯头, A 编码

B 头: 开放式导线头

电缆: 传感器/激励元件电缆, PVC, 无屏蔽, 5m

YG2A15-

050VB5XLEAX

2096216

A 头: 插座, M12, 5针, 弯头, A 编码

B 头: 开放式导线头

电缆: 传感器/激励元件电缆, PVC, 无屏蔽, 10m

YG2A15-

100VB5XLEAX

2096217

6 标识传感器 | SICK 产品数据页 | 2020-11-06 18:25:21

如有更改，恕不另行通知！
