Siemens IR-64K Istruzioni per l'uso e l'installazione

Infrarot-Fernsteuersystem

Infrared remote-control system

Télécommande infrarouge

IR-64K

Handsender 4-Kanal, codierbar

Transmitters 4-channel, codeable

Emetteurs 4-canaux, codables

5TC6 107

Kurzbeschreibung und Montagehinweis

Brief description and installation instructions

Description et montage

Infrarot-

Fernsteuersystem

Handsender

Baugruppensystem IR-64K

4-Kanal-Handsender mit 2 Infrarot-

Sendedioden. Der Sender ist über 2

Codierleisten auf 256 Befehle pro

Taste gemäß Codiertabelle program-

mierbar.

Beim Betätigen der Befehlstaste

werden nach einer Verzögerung von

etwa 20ms die Signale innerhalb von

6ms ausgesendet und in einem

zeitlichen Abstand von 100ms

wiederholt.

Nach dem letzten Aussenden eines

Befehls folgt ein Schlußbefehl, der das

Loslassen der Taste signalisiert.

Ebenfalls wird beim gleichzeitigen

Betätigen mehrerer Tasten nur der

Schlußbefehl gesendet.

Inbetriebnahme

Batteriefach öffnen

Batterie einlegen

Batteriefach schliessen

Der Sendebetrieb wird durch eine

pulsierende rote LED angezeigt.

Infrared remote-

control system

Transmitter

Modular system IR-64K

4-channel transmitter with 2 infrared

transmit diodes. The transmitter can

be programmed with the aid of two

coding strips (256 commands per key

as per coding table).

Depressing one of the command keys

causes, after a time lapse of 20ms, the

signals to be transmitted for 6ms.

Signal transmission is repeated every

100ms.

When the command key is released,

the transmitter automatically sends out

an end-of-command signal. If several

command keys are actuated at the

same time, the transmitter also sends

out the end-of-command signal.

Setting up operation

Open battery compartment

Insert battery

Close battery compartment

Signal transmission is indicated by a

pulsating red LED

Télécommande

infrarouge

Emetteur

Système modulaire IR-64K

Les émetteurs 4-canaux ont deux

diodes émettrices.L'émetteur est

codable à l'aida de deux

commutateurs de codage (256 ordres

par touche: voir table de codage).

Par action sur une des touches de

commande, on envoie après 20ms un

groupe de signaux pendant 6ms. Ce

groupe est répété toutes les 100ms.

Dès que la touche de commande est

relachée, l'émetteur envoie auto-

matiquement un signal de fin d'ordre.

Lorsque plusieurs boutons de

l'émetteur sont actionnés en même

temps, uniquement le signal de fin

d'ordre est émis.

Mise en service

Ouvrir le compartiment à piles

Insérer les piles

Fermer le compartiment à piles

L'émission est signalée par une LED

rouge clignotante sur le clavier de

commande.

1. 2.

Prinzipschaltbild

Basic circuit diagram

Schéma de principe

Technische Daten

Stromversorgung 1x6V

4LR44

Betriebsstrom 28mA

Ruhestrom 5µA

Reichweite mit Vor- 15m*

verstärker ohne Linse

bei 500lx Umlicht

(helle Raumbe-

leuchtung)

Reichweite mit Vor- 20m*

verstärker mit Linse

bei 500lx Umlicht

Reichweite mit Vor- 15m*

verstärker mit Linse

bei 10 000lxUmlicht

Abstrahlwinkel ±14°

Kanalcodierung s. Codiertabelle

Betriebsumgebungs- -15° bis +45°C

temperatur

Lagertemperatur -30° bis +45°C

Gewicht (brutto) ca. 30g ohne

Batterie

*in optischer Achse

Technical data

Power supply 1x6V

4LR44

Operating current 28mA

Standby current 5µA

Range with pre- 15m*

amplifier without lens

at 500lux (brightly

lit room)

Range with pre- 20m*

amplifier with lens

at 500lux

Range with pre- 15m*

amplifier with lens

at 10 000lux

Radiation angle ±14°

Channel coding see coding

table

Ambient operating -15° to+45°C

temperature

Storage temperature -30° to +45°C

Weight (gross) approx. 30g

without battery

*In optical axis

Caractéristiques techniques

Alimentation 1x6V

4LR44

Consommation 28mA

Courant de repos 5µA

Portée avec récepteur 15m*

sans lentille à 500 lux

(éclairement intense)

Portée avec récepteur 20m*

avec lentille à 500 lux

Portée avec récepteur 15m*

avec lentille à 10000 lux

Angle du faisceau ±14°

d'émission

Codage voir table de

codage

Température de -15° à +45°C

fonctionnement

Température de -30° à +45°C

stockage

Poids 30g sans

les piles

*dans l'axe optique

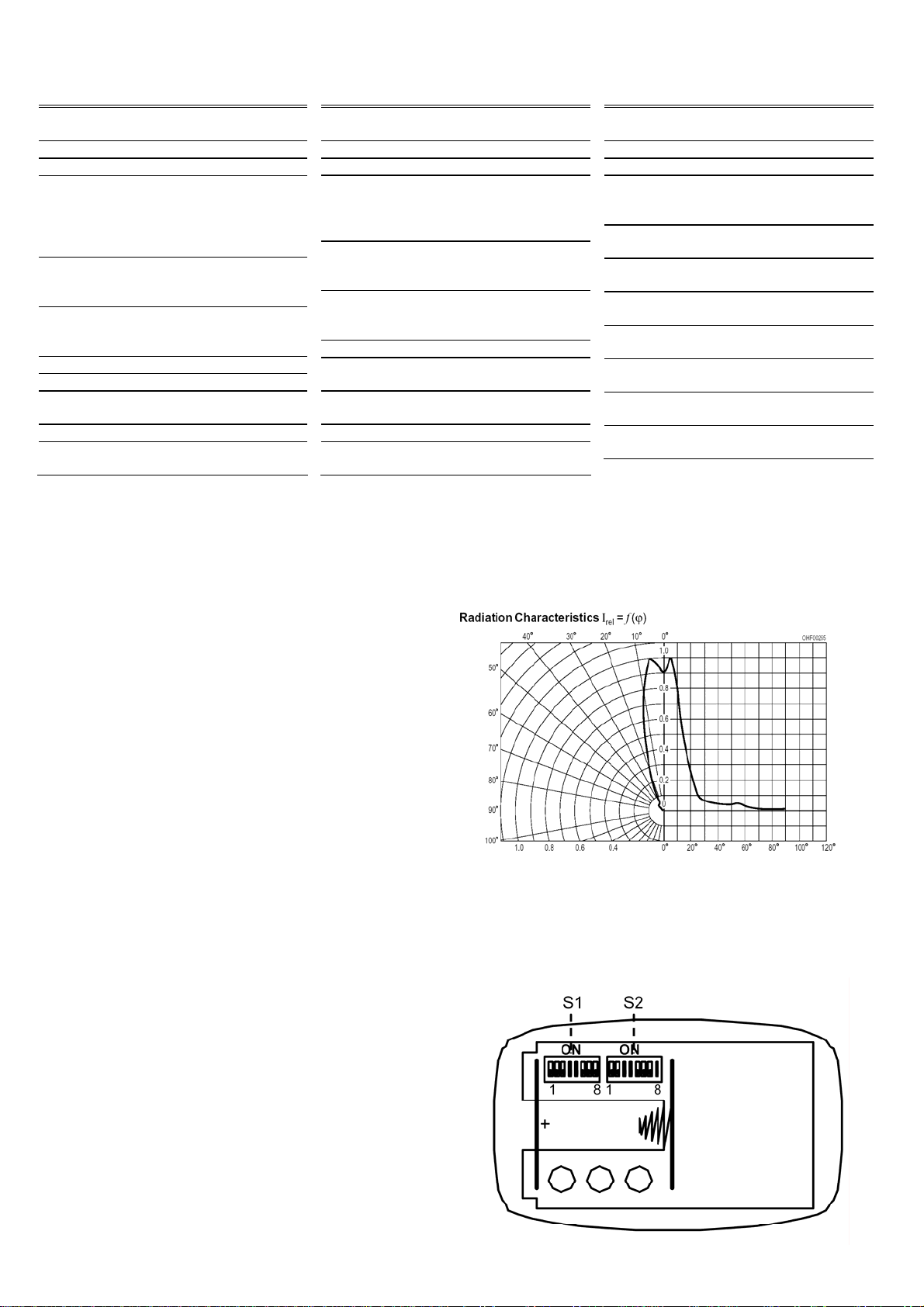

Abstrahlcharakteristik

Radiation characteristics

Caractéristique d'émission

Anordnung der Codierleiste S1,S2

Location of coding strip S1,S2

Position des borniers de codage S1,S2

Codiertabelle

Die Codierung auf die gewünschten

Befehle erfolgt mittels Kodierschalter

(siehe Tabelle). Diese sind nach

Öffnen des Batteriedeckels

zugänglich. Der Handsender ist vom

Hersteller auf IR64K und die Befehle

0-3 programmiert.

Coding Table

Jumpers (see coding table) are used to

encode the desired commands. Open

enclosure to access jumpers. The

transmitter is factory-coded for IR64K

and commands 0-3.

Tableau de codage

Le codage des ordres souhaités se fait

à l'aide de jumper (voir tableau). Ceux-

ci sont accessibles après ouverture du

boitier.L'émetteur est programmé par

le constructeur sur les ordres 0à3.

ON OFF

Code 1

Code 2

Code 3

Code 4

Code 5

Code 6

Code 7

Code 8

ON=IR64K / OFF=INFRAFERN,

ON=Transmitting Power high,

OFF=Low

Befehl-Nummer

Command number

Numéro de la commande

Befehl-Nummer

Command number

Numéro de la commande

Befehl-Nummer

Command number

Numéro de la commande

Befehl-Nummer

Command number

Numéro de la commande

S1 S2

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

Taste 1

Button 1

Bouton 1

Taste 2

Button 2

Bouton 2

Taste 3

Button 3

Bouton 3

Taste 4

Button 4

Bouton 4

0 1 2 3

2 3 4 5

4 5 6 7

6 7 8 9

8 9 10 11

10 11 12 13

12 13 14 15

14 15 16 17

16 17 18 19

18 19 20 21

20 21 22 23

22 23 24 25

24 25 26 27

26 27 28 29

28 29 30 31

30 31 32 33

32 33 34 35

34 35 36 37

36 37 38 39

38 39 40 41

40 41 42 43

42 43 44 45

44 45 46 47

46 47 48 49

48 49 50 51

50 51 52 53

52 53 54 55

54 55 56 57

56 57 58 59

58 59 60 61

60 61 62 63

62 63 64 65

64 65 66 67

66 67 68 69

68 69 70 71

70 71 72 73

72 73 74 75

74 75 76 77

76 77 78 79

78 79 80 81

80 81 82 83

82 83 84 85

84 85 86 87

86 87 88 89

88 89 90 91

90 91 92 93

92 93 94 95

94 95 96 97

96 97 98 99

98 99 100 101

100 101 102 103

102 103 104 105

104 105 106 107

106 107 108 109

108 109 110 111

110 111 112 113

112 113 114 115

114 115 116 117

116 117 118 119

118 119 120 121

120 121 122 123

122 123 124 125

124 125 126 127

126 127 128 129

128 129 130 131

130 131 132 133

132 133 134 135

134 135 136 137

136 137 138 139

138 139 140 141

140 141 142 143

142 143 144 145

144 145 146 147

146 147 148 149

148 149 150 151

150 151 152 153

152 153 154 155

154 155 156 157

156 157 158 159

158 159 160 161

160 161 162 163

162 163 164 165

164 165 166 167

166 167 168 169

168 169 170 171

170 171 172 173

172 173 174 175

174 175 176 177

176 177 178 179

178 179 180 181

180 181 182 183

182 183 184 185

184 185 186 187

186 187 188 189

188 189 190 191

190 191 192 193

192 193 194 195

194 195 196 197

196 197 198 199

198 199 200 201

200 201 202 203

202 203 204 205

204 205 206 207

206 207 208 209

208 209 210 211

210 211 212 213

212 213 214 215

214 215 216 217

216 217 218 219

218 219 220 221

220 221 222 223

222 223 224 225

224 225 226 227

226 227 228 229

228 229 230 231

230 231 232 233

232 233 234 235

234 235 236 237

236 237 238 239

238 239 240 241

240 241 242 243

242 243 244 245

244 245 246 247

246 247 248 249

248 249 250 251

250 251 252 253

252 253 254 255

254 255 256 257

256 257 258 259

258 259 260 261

260 261 262 263

262 263 264 265

264 265 266 267

266 267 268 269

268 269 270 271

270 271 272 273

272 273 274 275

274 275 276 277

276 277 278 279

278 279 280 281

280 281 282 283

282 283 284 285

284 285 286 287

286 287 288 289

288 289 290 291

290 291 292 293

292 293 294 295

294 295 296 297

296 297 298 299

298 299 300 301

300 301 302 303

302 303 304 305

304 305 306 307

306 307 308 309

308 309 310 311

310 311 312 313

312 313 314 315

314 315 316 317

316 317 318 319

318 319 320 321

320 321 322 323

322 323 324 325

324 325 326 327

326 327 328 329

328 329 330 331

330 331 332 333

332 333 334 335

334 335 336 337

336 337 338 339

338 339 340 341

340 341 342 343

342 343 344 345

344 345 346 347

346 347 348 349

348 349 350 351

350 351 352 353

352 353 354 355

354 355 356 357

356 357 358 359

358 359 360 361

360 361 362 363

362 363 364 365

364 365 366 367

366 367 368 369

368 369 370 371

370 371 372 373

372 373 374 375

374 375 376 377

376 377 378 379

378 379 380 381

380 381 382 383

382 383 384 385

384 385 386 387

386 387 388 389

388 389 390 391

390 391 392 393

392 393 394 395

394 395 396 397

396 397 398 399

398 399 400 401

400 401 402 403

402 403 404 405

404 405 406 407

406 407 408 409

408 409 410 411

410 411 412 413

412 413 414 415

414 415 416 417

416 417 418 419

418 419 420 421

420 421 422 423

422 423 424 425

424 425 426 427

426 427 428 429

428 429 430 431

430 431 432 433

432 433 434 435

434 435 436 437

436 437 438 439

438 439 440 441

440 441 442 443

442 443 444 445

444 445 446 447

446 447 448 449

448 449 450 451

450 451 452 453

452 453 454 455

454 455 456 457

456 457 458 459

458 459 460 461

460 461 462 463

462 463 464 465

464 465 466 467

466 467 468 469

468 469 470 471

470 471 472 473

472 473 474 475

474 475 476 477

476 477 478 479

478 479 480 481

480 481 482 483

482 483 484 485

484 485 486 487

486 487 488 489

488 489 490 491

490 491 492 493

492 493 494 495

494 495 496 497

496 497 498 499

498 499 500 501

500 501 502 503

502 503 504 505

504 505 506 507

506 507 508 509

508 509 510 511

510 511

Bestell-Nr. für Handsender

Order number for transmitter

Numéro de commande pour l'émetteur

Bestell-Nr.

Order number

Nr. de commande

Handsender 4-Kanal codierbar 5TC6 107

transmitter 4-channel codeable

émetteur 4-canaux codable

Technische Änderungen vorbehalten

We reserve the right to make technical changes

A&D ET Regensburg / I&S EDM Sous réserve de modifications techniques

Siemens Aktiengesellschaft G32931-A0559-B002-01-19

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Siemens Sistema di controllo

Siemens

Siemens SINUMERIK 840D sl Manuale utente

Siemens

Siemens SINUMERIK 840D sl Guida rapida

Siemens

Siemens SINUMERIK ONE MCP 2400.c Documento tecnico

Siemens

Siemens LOK16 Series Manuale utente

Siemens

Siemens SINUMERIK 802S Manuale utente

Siemens

Siemens SINUMERIK 828D Turning Manuale elenco delle parti

Siemens

Siemens SIPLUS HCS Guida per l'amministratore

Siemens

Siemens SIMATIC PCS 7 Manuale elenco delle parti

Siemens

Siemens SIMATIC PCS 7 Manuale elenco delle parti

Siemens

Siemens LMO64 Series Manuale utente

Siemens

Siemens SINUMERIK Manuale del proprietario

Siemens

Siemens SIMATIC PCS 7 BOX Manuale utente

Siemens

Siemens SINUMERIK 802S Guida all'installazione

Siemens

Siemens LMV 5 Series Manuale del proprietario

Siemens

Siemens SINUMERIK 828D Turning Manuale utente

Siemens

Siemens SINUMERIK 840D Manuale elenco delle parti

Siemens

Siemens SIPLUS HCS HCS PM4000 U/I Guida per l'amministratore

Siemens

Siemens SIPLUS HCS Series Manuale utente

Siemens

Siemens QAX850 Manuale utente

Siemens

Siemens SIMATIC PCS 7 SMART Manuale utente

Siemens

Siemens SINUMERIK MC Guida rapida

Siemens

Siemens SiPass Entro Manuale utente

Siemens

Siemens SIMATIC PCS 7 Manuale utente

Siemens

Siemens SIDOOR Manuale utente

Manuali Sistema di controllo popolari di altre marche

Pentair Pool Products

Pentair Pool Products Compool Manuale utente

ComfortNET

ComfortNET CTK04 Manuale utente

Fireye

Fireye InSight II 95DSS3 Manuale utente

CAME

CAME G3000 Manuale utente

Idemia

Idemia MorphoAccess VP MD Manuale utente

Axis

Axis P1445-LE-3 Manuale utente

HEIDENHAIN

HEIDENHAIN TNC 150 B Manuale utente

CNC-Step

CNC-Step High-Z T-Series Manuale utente

Doosan

Doosan DVF Series Manuale utente

Honeywell

Honeywell KAP 140 Manuale utente

Honeywell

Honeywell vk41 series Manuale utente

AirBench

AirBench FPW Guida all'installazione

Cypress

Cypress HHR-3160 Manuale utente

CAME

CAME GLT40AOS Manuale utente

Zonex

Zonex GEN II -VVT Guida utente

Altronics

Altronics K 9650 Manuale utente

micro-trak

micro-trak RoadMaster Manuale utente

micro-trak

micro-trak Calc-An-Acre II Manuale utente
