simatherm IH 240 Manuale utente
Bedienungsanleitung
Instruction for use
Mode d‘emploi
Manuale d‘instruzioni
Manual de instrucciones
Induction Heater IH 240
IH 240-L
Kontrollbox V3, 190.1520
Control panel V3, 190.1520
Boîtier de controle V3, 190.1520
Pannello di controllo V3, 190.1520
Panel de control V3, 190.1520
© simatec ag Induktionsheizgerät IH 240 / IH 240-L 2
Deutsch
English
Français
Italiano
Español
© simatec ag Induktionsheizgerät IH 240 / IH 240-L 3
Deutsch
© simatec ag Induktionsheizgerät IH 240 / IH 240-L 4
Inhaltsverzeichnis
EU-Konformitätserklärung 5
Sicherheitshinweise 6
1 Einführung 7
1.1 Zweckbestimmung 7
1.2 Funktionsprinzip 7
2 Technische Beschreibung 8
2.1 Bestandteile 8
2.2 Technische Daten 9
3 Installation der Netzstecker 9
4 Vorbereitung der Inbetriebnahme 10
5 Betrieb 11
5.1 Funktion der Displays 11
5.2 Funktion der Schalttasten 11
5.3
TEMPERATURMODUS
TEMPERATURMODUS 12
5.4 ZEITMODUS 13
5.5 Temperaturmessung 13
5.6 Änderung der Temperatureinheit 13
5.7 Entmagnetisierung 13
5.8 Wahl der Leistungsstufe 14
6 Sicherheitsfunktionen 14
7 Störungssuche 15
8 Ersatzteile 15
© simatec ag Induktionsheizgerät IH 240 / IH 240-L 5
Deutsch
EU-Konformitätserklärung
Die simatec ag
Stadthof 2
CH-3380 Wangen a. Aare
erklärt, dass das
Induktionsheizgerät
simatherm IH 240 / IH 240-L
konstruiert und hergestellt wurde in Übereinstimmung mit der
Richtlinie 2014/35/EU des europäischen Parlaments und des Rates zur
Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereit-
stellung elektrischer Betriebsmittel zur Verwendung innerhalb
bestimmter Spannungsgrenzen auf dem Markt
Richtlinie 2014/30/EU des europäischen Parlaments und des Rates zur
Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die
elektromagnetische Verträglichkeit
Folgenden Normen kamen dabei zur Anwendung:
EN 60519-1
EN 60519-3
EN 55011
EN 61000-3-3
EN 61000-6-2
Wangen a. Aare, 18.12.2020
Mischa Wyssmann
Managing Direktor / CEO
© simatec ag Induktionsheizgerät IH 240 / IH 240-L 6
Sicherheitshinweise
• Das IH 240 / IH 240-L erzeugt ein Magnetfeld. Personen mit einem
Herzschrittmacher müssen daher bei Betrieb des Gerätes einen Min-
destabstand von fünf Metern zum IH 240 einhalten. Auch elektronische
Geräte wie Armbanduhren können davon beeinusst werden.
• Die Betriebsanweisungen immer befolgen.
• Auf eine korrekte Stromzufuhr achten.
• Bei Potentialunterschieden zwischen dem IH 240 / IH 240-L und dem
Werkstück kann es zur Lichtbogenbildung kommen. Dies führt weder
zu Personenschäden noch zu Schäden am Gerät oder am Werkstück.
Das Gerät darf jedoch niemals in Bereichen verwendet werden, in
denen Explosionsgefahr besteht.
• Gerät nicht hoher Luftfeuchtigkeit aussetzen.
• Das IH 240 / IH 240-L Gerät niemals ohne ein korrekt positioniertes
Joch betreiben.
• Keine Änderungen am IH 240 / IH 240-L vornehmen.
• Beim Heben schwerer Bauteile geeignete Handhabungsgeräte
verwenden.
• Den Kontakt mit heißen Bauteilen vermeiden. Zur Handhabung
heißer Bauteile die mitgelieferten Hitzeschutzhandschuhe tragen.
© simatec ag Induktionsheizgerät IH 240 / IH 240-L 7
Deutsch
1 Einführung
Das simatherm IH 240 Induktionsheizgerät ist für die Erhitzung von Lagern
oder anderen metallischen ringförmigen Werkstücken gebaut. Die Wärme
führt zu einer Ausdehnung des Werkstückes, so dass während der Montage
auf das Gegenteil keine Kraft erforderlich ist. Bei der Erwärmung von Lagern
reicht für die mühelose Montage ein Temperaturunterschied zwischen Lager
und Welle von 90 °C aus. Bei einer Umgebungstemperatur von 20 °C muss
das Lager somit auf eine Temperatur von 110 °C erwärmt werden.
1.1 Zweckbestimmung
Das IH 240 Induktionsheizgerät ist für die Erhitzung von Wälzlagern ge-
dacht. Es können jedoch auch andere Bauteile aus Metall, die einen ge-
schlossenen Kreis bilden, erhitzt werden. Beispiele für mögliche Bauteile sind
etwa Laufbuchsen, Schrumpfringe, Riemenscheiben und Getriebe. Mit dem
IH 240 können alle Getriebe erhitzt werden, die bei angebrachtem
Schiebejoch auf die Induktionsspule und zwischen die vertikalen Jochauf-
lagen passen. Außerdem können kleinere Lager über dem Schiebejoch
erwärmt werden. Für Beispiele siehe die Abbildung zu Beginn dieses Hand-
buchs.
1.2 Funktionsprinzip
Das IH 240 Gerät erzeugt mittels eines
starken elektrischen Stroms, der durch
eine Spule innerhalb des Heizers
magnetisch im Bauteil induziert wird,
Wärme. Die Elektrizität hoher Span-
nung und niedriger Stromstärke, die
in der Induktionsspule durch eine
große Anzahl an Wicklungen ießt,
induziert im Bauteil Elektrizität nied-
riger Spannung und hoher Stromstär-
ke. Da das Werkstück die elektrischen
Eigenschaften einer Spule mit einer
einzelnen, kurzgeschalteten Wicklung
hat, erzeugt der hohe Stromuss inner-
halb des Bauteils Hitze. Da die Hitze
im Inneren des Werkstückes erzeugt
wird, bleiben alle Teile des Heizge-
rätes kalt.
© simatec ag Induktionsheizgerät IH 240 / IH 240-L 8
2 Technische Beschreibung
Die Anwärmphase wird elektronisch geregelt, und zwar mit
ZEITAUTOMATIK, mit der man die Anwärmzeit vorwählt, oder mit
TEMPERATURAUTOMATIK, mit der die gewünschte Temperatur vorgegeben
wird. Das Anwärmgerät kann auch auf 20% Leistung gedrosselt werden.
Diese Umschaltmöglichkeit wird dann genutzt, wenn kleine Joche verwendet
werden oder die Gefahr besteht, daß empndliche Werkstücke zu schnell
erwärmt werden, z.B. Lager mit C1- oder C2-Luft.
2.1 Bestandteile
Das simatherm Induktions-Anwärmgerät besteht im wesentlichen aus einem
U-förmigen Eisenkern mit einer großen Induktionsspule auf dem einen
Schenkel. Die elektronische Regeleinheit ist in einer separaten
Überwachungseinheit untergebracht.
Die Werkstücktemperatur wird mit einem magnetischen Temperaturfühler
überwacht.
© simatec ag Induktionsheizgerät IH 240 / IH 240-L 9
Deutsch
2.2 Technische Daten
Spannung (± 9%) 400 V / 50 Hz (Art. 110.1601)
460 V / 60 Hz (Art. 110.1602)
Empfohlener Stromkreisschutz 63 A-Sicherung
Maximaler Stromverbrauch 24 kVA (400 V / 50 Hz)
24 kVA (460 V / 60 Hz)
Temperatursteuerung 0–250 °C, in 1°-Schritten
Maximale Sonden-Temperatur 250 °C
Zeit-Modus 0–60 Minuten, in 0,1-Minuten-Schritten
Leistungsdrosselung 50%
Entmagnetisierung, automatisch Restmagnetismus < 2 A/cm
Gesamtabmessungen 750 x 400 x 935 mm, IH 240
755 x 400 x 1120 mm, IH 240-L
Bereich zwischen den Halterungen 330 x 355 mm, IH 240
460 x 505 mm, IH 240-L
Spulendurchmesser 186 mm
Gewicht (mit Joch) 300 kg, IH 240
320 kg, IH 240-L
Maximalgewicht des Bauteils 1200 kg
Maximale Erhitzungstemperatur ca. 250 °C
Standardjoch-Abmessungen 100 x 100 x 570 mm, IH 240
100 x 100 x 700 mm, IH 240-L
(beide für Øab 142 mm)
3 Installation der Netzstecker
Auf Grund der verschiedenen Arten von Netzsteckern werden mit dem
IH 240 keine Netzstecker mitgeliefert. Die Installation eines geeigneten Netz-
steckers hat durch eine qualizierte Fachperson (Elektriker) zu erfolgen. Die
korrekte Stromspannung ist in Abschnitt 2.2 aufgeführt. Die Kabel sind wie
folgt anzuschließen:
Farbe des IH 240 Kabels Netzsteckerterminal
gelb / grün Erde
braun Phase 1
blau Phase 2
Das IH 240 Induktionsheizgerät nur an zwei dieser drei Phasen anschließen.
Sicherstellen, dass eine ausreichende Sicherung das Stromnetz absichert.
Technische Daten zum Stromkreisschutz siehe Abschnitt 2.2.
© simatec ag Induktionsheizgerät IH 240 / IH 240-L 10
4 Vorbereitung der Inbetriebnahme
• Das IH 240 horizontal auf eine stabile Oberäche stellen.
• Die Netzstecker an eine geeignete Stromquelle anschließen.
• Bei Werkstücken mit einem großen Innendurchmesser (>186mm), die auf
die Induktionsspule gesetzt werden können, wie folgt vorgehen:
- Das Werkstück mit geeigneten Hebegeräten, wie etwa einem Lager-
Handhabungswerkzeug (Handling Tool) auf die Induktionsspule setzen.
- Für eine optimale Leistung das Werkstück so platzieren, dass sich die
Induktionsspule genau in der Mitte bendet.
- Vor der ersten Verwendung den Schutzlm (falls vorhanden) von der
hellen Unterseite des Schiebejochs entfernen.
- Das Schiebejoch nach rechts schieben, so dass es die beiden vertikalen
Stützen komplett abdeckt.
• Bauteile, die nicht über die Induktionsspule passen, sind über dem
Horizontaljoch zu erwärmen.
• Bei Verwendung des TEMPERATUR-MODUS, die Temperatursonde in den
Anschluss links am Heizgerät stecken. Das magnetische Ende der
Sonde auf den inneren Ring des Lagers oder auf die innerste Stelle des
Werkstücks setzen.
• Das IH 240 Gerät am Stromschalter auf der linken Seite einschalten.
Altri manuali per IH 240
1
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
Altri manuali simatherm Stufa
simatherm

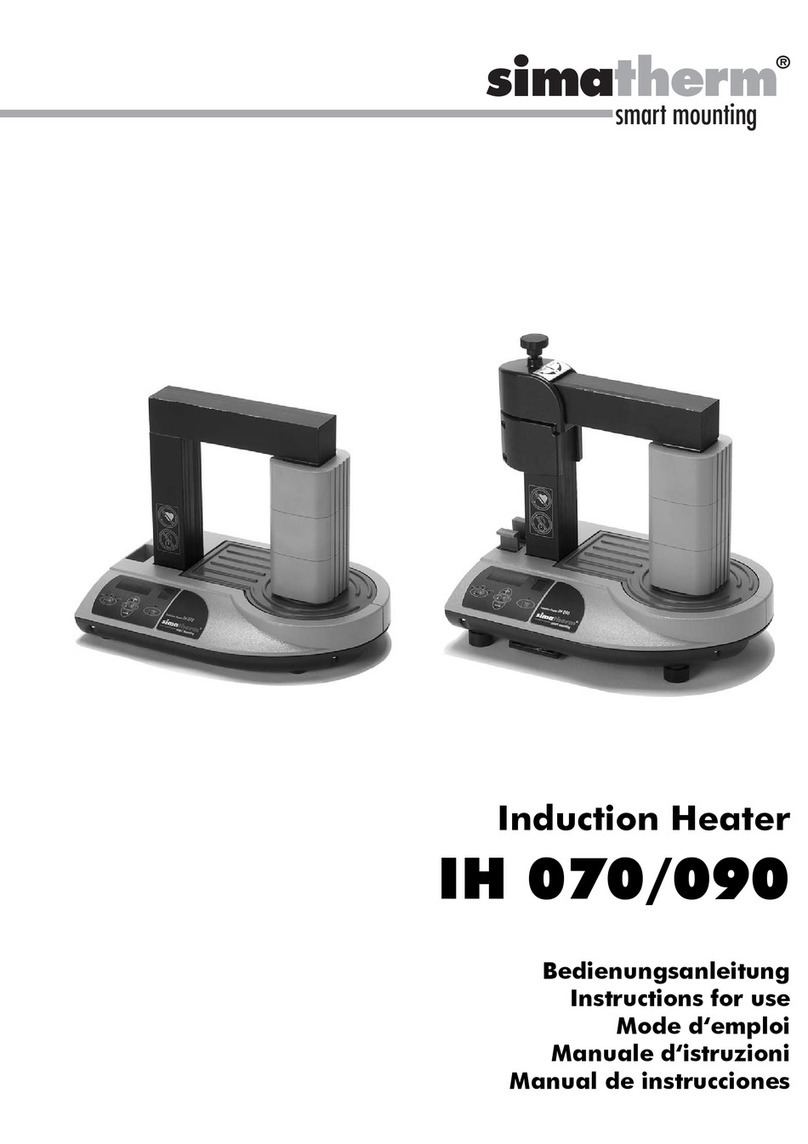

simatherm IH 070 Manuale utente
