Snapper NXT2346 Manuale

Failure to read and follow the safety warnings and

instructions in this document and in the operator’s

manual could result in death, serious injury, and/or

property damage.

The warnings and instructions must be read,

understood, and followed when setting-up, operating,

servicing, transporting, or storing the unit.

EN WARNING

1752031_D_

No leer o seguir las advertencias e instrucciones de

seguridad incluidas en este documento y en el

manual del usuario puede ocasionar la muerte,

lesiones graves y/o daños en la propiedad.

Las advertencias y las instrucciones deben leerse,

entenderse y seguirse al configurar, usar,

reparar/mantener, transportar o almacenar la

unidad.

ES ADVERTENCIA

EN Anti-Seize Lubricant

ES Lubricante antiadherente

FR Lubrifiant antigrippant

ANTI-SEIZE

lb-ft / Nm

(2X) 7/16, 1/2

(1X) 9/16, 3/4

< 1/8˝

(< 3 mm)

15/16

52˝42˝46˝

Veillez à lire et à suivre toutes les consignes de

sécurité et directives de ce document et dans le

manuel d'utilisation pour écarter tout accident mortel,

de graves blessures et/ou des dommages matériels.

Les avertissements et les directives doivent être lus,

compris et suivis lors de l’assemblage, du montage,

de l’utilisation, de l’entretien, du transport ou du

remisage de la machine.

FR AVERTISSEMENT

EN Setup Instructions

ES Instrucciones de montaje

FR Instruction de montage

Not for

Reproduction

WARNING

DONOTREMOVE

COVER

WARNING

Risk of battery explosion from hydrogen gas

may result in serious injury or death.

1 Read and understand any warnings by the

battery manufacturer.

2 Charge battery according to the instructions

provided by the charger manufacturer.

Battery posts, terminals, and related

accessories contain lead and lead

compounds.

Wash hands after handling.

ADVERTENCIA

El riesgo de explosión de la batería debido a gas

hidrógeno puede resultar en lesiones graves o

muerte.

1 Lea y comprenda toda advertencia del fabricante

de la batería.

2 Cargue la batería de acuerdo con las

instrucciones dadas por el fabricante del cargador.

To protect the Electronic Fuel Management™

(EFM) System from voltage spikes:

Always remove the ignition key (c) or the starter

insert (d) when disconnecting or connecting any

wire harnesses (engine, equipment, or EFM).

Never use a battery charger to directly start the

engine. Use only a fully charged battery properly

installed.

Never charge the battery with the NEGATIVE (-)

cables attached to the battery terminal.

Engines equipped with (EFM).

Electronic Fuel Management System™ (EFM)

EFM NOTICE:

Motores equipados con (EFM).

Electronic Fuel Management System™ (EFM)

Not for

Reproduction

AVERTISSEMENT

Risque d’explosion de batterie causée par

l’hydrogène et pouvant provoquer de graves

blessures, voire la mort.

Lire et comprendre tous les avertissements

du fabricant de batterie.

Charger la batterie en se conformant aux

instructions fournies par le fabricant du

chargeur.

Les poteaux, les bornes de batterie et les

accesso Ires relatifs contiennent du plomb

et des composants de plomb.

Se laver les mains après manipulation.

ADVERTENCIA

Los bornes y terminales de baterías y los

accesorios conexos contienen plomo y

compuestos de plomo.

Lávese las manos después del uso.

Para proteger al Electronic Fuel Management™

(EFM) (Sistema de Gestión Electrónica de

Combustible) contra picos de tensión:

Siempre retire la inserción (4) de arranque al

desconectar o conectar cualquier cableado (motor,

equipo o EFM).

Nunca use un cargador de batería para arrancar el

motor directamente. Solo use una batería

totalmente cargada e instalada correctamente.

Nunca cargue la batería con los cables

NEGATIVOS (-) sujetos al terminal de la batería.

Moteur équipé d’un EFM

Electronic Fuel Management™ (EFM)

(Sistema de Gestión Electrónica de

Combustible).

EFM AVISO

Para proteger al Electronic Fuel Management™

(EFM) (Sistema de Gestión Electrónica de

Combustible) contra picos de tensión:

Siempre retire la inserción de arranque al

desconectar o conectar cualquier cableado (motor,

equipo o EFM)

Nunca use un cargador de batería para arrancar el

motor directamente. Solo use una batería

totalmente cargada e instalada correctamente.

Nunca cargue la batería con los cables

NEGATIVOS (-) sujetos al terminal de la batería.

EFM AVISO:

7/16˝

WARNING

DONOT REMOVE

COVER

WARNING

DONOT REMOVE

COVER

( )

(EFM)

Not for

Reproduction

ANTI-SEIZE

20 lb-ft

(27 Nm)

15/16

1/2

20 lb-ft

(27 Nm)

Not for

Reproduction

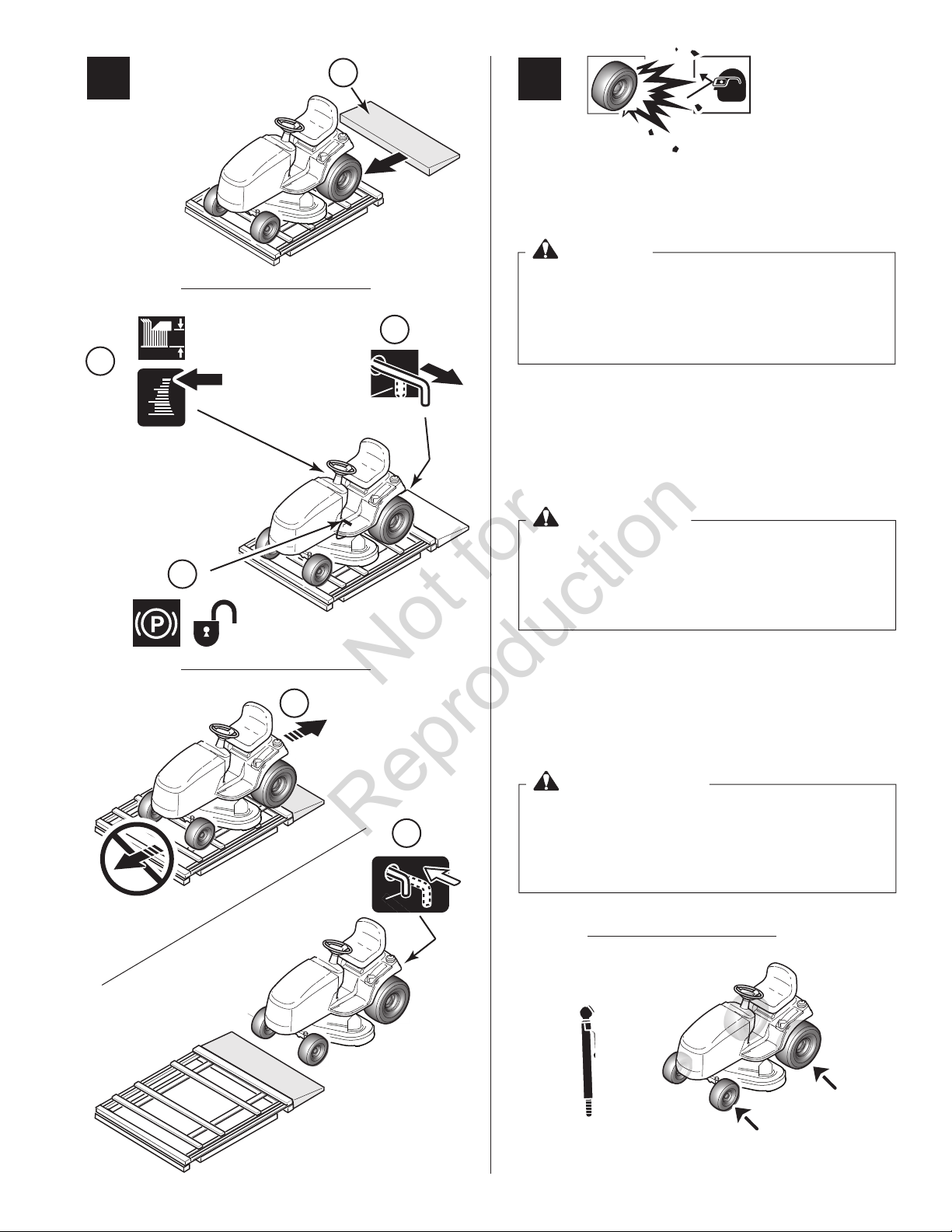

Cut Height

10 psi

(0,68 bar)

12 - 14 psi

(0,82 - 0,96 bar)

WARNING

Over-inflating tires may cause them to explode

which could result in serious injury.

DO NOT inflate the tires above the maximum

pressure (stamped on the sidewall of the tires).

Set the tire pressures to the values shown below.

EN The tires may be over-inflated for shipment.

AVERTISSEMENT

Surgonfler les pneus peut les faire éclater et

être à l’origine de graves blessures.

NE PAS gonfler les pneus plus que la pression

maximale (indiquée sur le flanc des pneus).

Régler la pression des pneus aux valeurs indiquées

ci-dessous.

FR Il se peut que les pneus soient surgonflés

pour leur expédition.

ADVERTENCIA

Si infla en exceso los neumáticos, éstos

pueden explotar y ocasionar lesiones graves.

NO infle los neumáticos por encima de la presión

máxima (impresa en el lateral de los neumáticos).

Ajuste la presión de las llantas a los valores que se

muestran a continuación.

ES Los neumáticos pueden ser sobreinflados

para el envío.

Not for

Reproduction

ES NIVELACIÓN

EN LEVELING

The difference between measurement (A and B) /

(C and D) should be less than 1/8″(3 mm).

IF AN ADJUSTMENT IS NEEDED

(A and B) - 4 Tighten nut (right or left side)

as needed.

(C and D) - 4 Turn locknuts evenly on both

sides.

FR NIVELLIERUNG

La différence entre les mesures (A et B) / (C et D)

devrait être inférieure à 1/8 po (3 mm).

SI UN RÉGLAGE S’AVÈRE NÉCESSAIRE

(A et B) - 4 Serrer l'écrou (côté droit ou

gauche) au besoin.

(C et D) - 4 Tourner les écrous uniformé

ment sur les deux côtés.

La diferencia entre la medida (A y B) / (C y D) debe

ser inferior a 1/8″(3 mm).

SI SE NECESITA REALIZAR ALGÚN AJUSTE

(A y B) - 4 Apriete la tuerca (del lado

derecho o izquierdo).

(C y D) - 4 Gire las tuercas de bloqueo de

manera uniforme en ambos

lados.

Cut Height

WARNING

Careless or improper handling of blades may

result in serious injury.

DO NOT handle the sharp mower blades with bare

hands.

ADVERTENCIA

La manipulación descuidada o incorrecta de

las cuchillas puede provocar lesiones graves.

NO manipule las cuchillas filosas del cortacésped

sin guantes.

AVERTISSEMENT

Une manipulation imprudente ou inappropriée

des lames risque de provoquer des blessures

graves.

Ne pas manipuler les lames coupantes de la

tondeuse avec des mains nues.

ES NIVELACIÓN

EN LEVELING

The difference between measurement (A and B) /

(C and D) should be less than 1/8″(3 mm).

IF AN ADJUSTMENT IS NEEDED

(A and B) - 4 Tighten nut (right or left side)

as needed.

(C and D) - 4 Turn locknuts evenly on both

sides.

FR NIVELLIERUNG

La différence entre les mesures (A et B) / (C et D)

devrait être inférieure à 1/8 po (3 mm).

SI UN RÉGLAGE S’AVÈRE NÉCESSAIRE

(A et B) - 4 Serrer l'écrou (côté droit ou

gauche) au besoin.

(C et D) - 4 Tourner les écrous uniformé

ment sur les deux côtés.

La diferencia entre la medida (A y B) / (C y D) debe

ser inferior a 1/8″(3 mm).

SI SE NECESITA REALIZAR ALGÚN AJUSTE

(A y B) - 4 Apriete la tuerca (del lado

derecho o izquierdo).

(C y D) - 4 Gire las tuercas de bloqueo de

manera uniforme en ambos

lados.

Cut Height

WARNING

Careless or improper handling of blades may

result in serious injury.

DO NOT handle the sharp mower blades with bare

hands.

ADVERTENCIA

La manipulación descuidada o incorrecta de

las cuchillas puede provocar lesiones graves.

NO manipule las cuchillas filosas del cortacésped

sin guantes.

AVERTISSEMENT

Une manipulation imprudente ou inappropriée

des lames risque de provoquer des blessures

graves.

Ne pas manipuler les lames coupantes de la

tondeuse avec des mains nues.

Not for

Reproduction

< 1/8˝

(< 3 mm)

4 4

3< 1/8˝

(< 3 mm)

3/4˝

9/16˝

42˝

Not for

Reproduction

< 1/8˝

(< 3 mm)

4 4

5 5

3< 1/8˝

(< 3 mm)

3/4˝

9/16˝

52˝46˝

4 4

Not for

Reproduction

EN Keep oil level in the operating range (4).

ES Mantenga el nivel del aceite en el rango de

funcionamiento (4).

FR Garder le niveau d’huile dans la plage

d’exploitation (4).

Not for

Reproduction

Safety Interlock System Tests

This tractor is equipped with several safety systems

designed to keep the operator safe while using the

tractor. Check the operation of these systems using the

safety systems tests listed in the Operator's Manual.

ufgelisteten Kontrollen des Sicherheitseinrichtungen.

Pruebas del sistema de interbloqueo de

seguridad

Este tractor se encuentra equipado con varios siste-

mas de seguridad diseñados para mantener al opera-

dor seguro al utilizar el tractor.Verifi que el funciona-

miento de estos sistemas utilizando las pruebas del

sistema de seguridad incluidas en el manual del

operador.

Tests de système d'interverrouillage de

sécurité

Cette machine est équipée de plusieurs systèmes

mécaniques de sécurité conçus pour la sécurité de

l’opérateur pendant qu’il utilise la machine.Vérifi er le

fonctionnement de ces systèmes en s’aidant de la liste

des essais du système de sécurité dans le manuel

d’utilisateur.

Not for

Reproduction

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Snapper Taglia erba

Snapper

Snapper BH140G42AB Manuale utente

Snapper

Snapper SXD19SSWM82 Manuale utente

Snapper

Snapper LT160H42GBV, 2LT160H42GBV2, LT Manuale operativo e di manutenzione

Snapper

Snapper V-Series Manuale utente

Snapper

Snapper SPV21675EFC (7800266) Manuale operativo e di manutenzione

Snapper

Snapper 7800837 Manuale utente

Snapper

Snapper FRP216016 Manuale operativo e di manutenzione

Snapper

Snapper NSPV21675 Manuale utente

Snapper

Snapper 281320BE, 301320BE, 3314520BVE Manuale utente

Snapper

Snapper 381451HBVE Manuale operativo e di manutenzione

Snapper

Snapper 355ZB2444 Manuale utente

Snapper

Snapper Broadmoor 2600 SERIES Manuale utente

Snapper

Snapper MGT2000H Manuale operativo e di manutenzione

Snapper

Snapper ZF2200K, ZF2500K, ZF2500KH, ZF Manuale operativo e di manutenzione

Snapper

Snapper 2691249-00 Manuale utente

Snapper

Snapper EP217019BV Manuale operativo e di manutenzione

Snapper

Snapper P216019KWV Manuale operativo e di manutenzione

Snapper

Snapper SPV211S Manuale operativo e di manutenzione

Snapper

Snapper 1800, 2800, 500, 1700, 2700, Manuale utente

Snapper

Snapper ZU4804M Manuale utente

Snapper

Snapper 285Z Series Manuale utente

Snapper

Snapper 1650 Series Manuale utente

Snapper

Snapper 7800428 Manuale utente

Snapper

Snapper PL71250KW Manuale utente

Manuali Taglia erba popolari di altre marche

RHINO

RHINO 1958 Manuale utente

Wolf Garten

Wolf Garten Compact plus 40 B Manuale utente

Cub Cadet

Cub Cadet LTX 1045 Manuale utente

Craftsman

Craftsman 917.378461 Manuale utente

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Manuale utente

Challenge

Challenge CH18V2 Istruzioni operative

TALEN TOOLS

TALEN TOOLS AVR HGM30 Manuale utente

DEWEZE

DEWEZE ATM-725 Manuale operativo

Weed Eater

Weed Eater 180083 Manuale utente

Husqvarna

Husqvarna Poulan Pro PP185A42 Manuale utente

Better Outdoor Products

Better Outdoor Products Quick Series Manuale utente

Cub Cadet

Cub Cadet 23HP Z-Force 60 Manuale operativo

MTD

MTD 795, 792, 791, 790 Manuale utente

Toro

Toro Groundsmaster 3505-D Manuale utente

Dennis

Dennis FT 610 Manuale utente

AIRFORCE

AIRFORCE F-15 Gen 3 Manuale utente

MTD

MTD 126-220-000 Manuale utente

Toro

Toro 74806 Manuale utente
