Sonoff TX Ultimate Manuale utente

Smart Touch Wall Switch

·中文 ----------1 - 8 · English ----------9 - 16 · Warning ----------17

产品介绍

设备重量＜1Kg，建议安装高度＜2米。

面板

氛围灯

开关指示灯

网络指示灯

接线端口

触摸全屏

指示灯状态及说明

指示灯名称状态说明

配网指示灯设备处于配对状态

设备未连接路由器

网络指示灯

指示灯状态

处于“循环模式”

蓝色快闪一下

设备已连接路由器，但未连接云端蓝色快闪两下

操作手势说明

手势主要作用

短按手动开启/关闭相应通道、APP场景

触发条件

使设备进入配网状态长按

划动

多指触摸

动作说明

手指快速点击面板

手指长按面板5秒以上

APP场景触发条件

手动开启/关闭氛围灯多根手指同时触碰面板

手指在面板上划动，划动距离超过

面板范围50%

• T5-86支持左划/右划

短按长按

功能特点

SONOFF TX Ultimate 是一款带LED灯的智能触摸墙面开关，开关时会伴随声音、灯光以及震动

效果。在易微联APP配对成功后，可以在智能手机上远程控制开/关、切换氛围灯模式、设置定时或

者智能场景。

设备安装

1. 断电

设备安装、故障维修请由专业资质电工操作。切勿在设备通电时进行接线操作或触碰到接线

端子，以免发生触电危险！

智能场景语音控制

彩色氛围灯

远程控制

声光反馈振感触摸

安装设备前，需给设备安装空气开关保护装置（空气开关：16A/250V)。

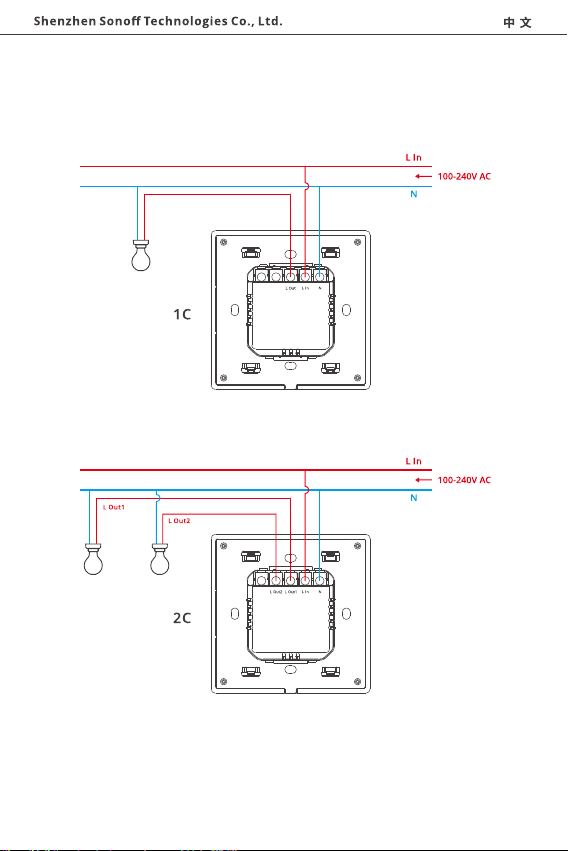

2. 接线

配网方式

1. 易微联App配网

1-1 下载易微联App

请前往应用商店、Google Play Store或Apple App Store搜索"易微联"进行下载。

确保线路接入无误。

1-2 上电

1-3 添加设备

通电后，设备首次使用，默认进入蓝牙配网模式。设备指示灯呈“循环模式”。

点击“ +”，选择“ 蓝牙配网”，再根据 App 提示进行操作。

添加设备

快速添加

扫码添加

蓝牙配网

适用于大部分易微联生态设备

适用于GSM类、

附带二维码的

设备

声波配对

适用于摄像头等

支持声波配对的

设备

适用于WiFi+蓝牙双模、蓝牙设备

所有设备

30分钟内没有进行配网，设备将退出蓝牙配网模式。如需再次进入，长触摸设备面板5秒直到

设备指示灯呈“循环模式”即可。

2. 亚马逊“无感配网”(FFS)

2-1

设备上电，默认进入FFS配网模式（设备指示灯呈“循环模式”）。

2-2

上电后约1-2分钟听到“New switch found”，刷新Alexa App的设备列表，设备添加成功。

适用情况：在Amazon.com购买此设备的账号与智能音箱（with Certiﬁed for Humans badge）

登录的Alexa账号一致。

1. 30分钟内没有成功配对，设备将退出FFS配网模式。如需再次进入，长触摸设备面板5秒直到

设备指示灯呈“循环模式”即可。

2. 若长时间无法用FFS配网成功配对，请用配网方式（1）易微联 App 配网。

3. FFS配网方式仅可添加设备至Alexa App。

4. 若需eWeLink App与Alexa App同步此设备，通过account Linking方法建立eWeLink与

Alexa账号的绑定关系即可，扫码或输入网址查看步骤。

https://sonoﬀ.tech/product-review/tutorial/works-with-alexa-instruction-guide/

添加轻智能子设备

进入 eWeLink App 设备设置页面，选择“轻智能子设备”再点击“ 添加”，然后触发子设备，即可添

加成功。

产品参数

产品型号

输入

Wi-Fi

工作温度

工作湿度

外壳材料

产品规格

T5-1C-86/T5-2C-86/T5-3C-86

1C：100-240V ~ 50/60Hz Max 5A

2C：100-240V ~ 50/60Hz Max 10A

3C：100-240V ~ 50/60Hz Max 15A

输出

1C：100-240V ~ 50/60Hz Max 5A

2C：100-240V ~ 50/60Hz Max 5A/Gang 10A/Total

3C：100-240V ~ 50/60Hz Max 5A/Gang 15A/Total

IEEE 802.11b/g/n 2.4GHz

-10℃ ~ 40℃

5% ~ 95%RH，无冷凝

颜色白色

86x86x39mm

设备设置轻智能子设备

添加

快捷设置

位置管理

分享设备

创建群组

小程序控制

局域网控制

设备设置

网络指示灯

轻智能子设备 0/8

English

Product introduction

The device weight is less than 1kg, and the recommended installation height is less

than 2m.

Switch panel

Ambient light

Switches LED indicator

Network LED indicator

Wiring ports

Touch control screen

LED Indicator status and instruction

LED indicators Instructions

Pairing LED

indicator Device is in pairing mode

Device is not connected to router

Network LED

indicator

LED indicator status

In the "Cycle mode"

Flashes blue quickly once

Device is connected to the router

but not to the cloud

Flashes blue quickly twice
