Squier Standard Stratocaster (Maple) Manuale

Squier Standard Stratocaster

Maple- m/n 0331602xxx

Rosewood m/n 0321600xxx

Sp. Edition m/n 0321603xxx

Loc # Description Part Number

1 Standard Tuners (set of 6) 005-5401-000

2 Bone Nut (blank) (2) 099-4920-000

3 Vintage String Guides (pack of 2) 099-4910-000

4 Strap Buttons (2) 099-4915-000

5 Pickguard (white) 005-0223-000

5 Pickguard (black) 007-2895-000

5 Pickguard (tortoise shell) 007-7482-000

5 Pickguard (mint green) 007-7483-000

5 Pickguard assembly (w/ pickups and controls)

(pre ’04 models only) (white) 005-5392-000

5a Pickguard Screws (24) 099-4923-000

6 Standard Neck Pickup 005-5381-000

7 Standard Middle Pickup 005-5382-000

8 Standard Bridge Pickup 005-5383-000

9 500K Split Shaft Pot (Volume) 006-2383-000

10-11 500K Split Shaft Pot (Tone) 006-2382-000

9-11a Volume/Tone Knob Set (white) 099-2035-000

12 5 Way Pickup Selector Switch 005-5412-000

12a Switch Tip (2) (white) 099-4940-000

13 Output Jack (2 pack) 007-4512-000

17 Jack Plate (chrome) 007-2893-000

18 Bridge Assembly 005-5076-000

18a Tremolo Arm 004-1359-000

*Note- Most standard Mexico and US made 11 hole

pickguards will fit Standard Squier Strats

manufactured after ‘04*

Last Revision Date: 10/6/2008

Page 1 of 3

Wiring Diagram

Last Revision Date: 10/6/2008

Page 2 of 3

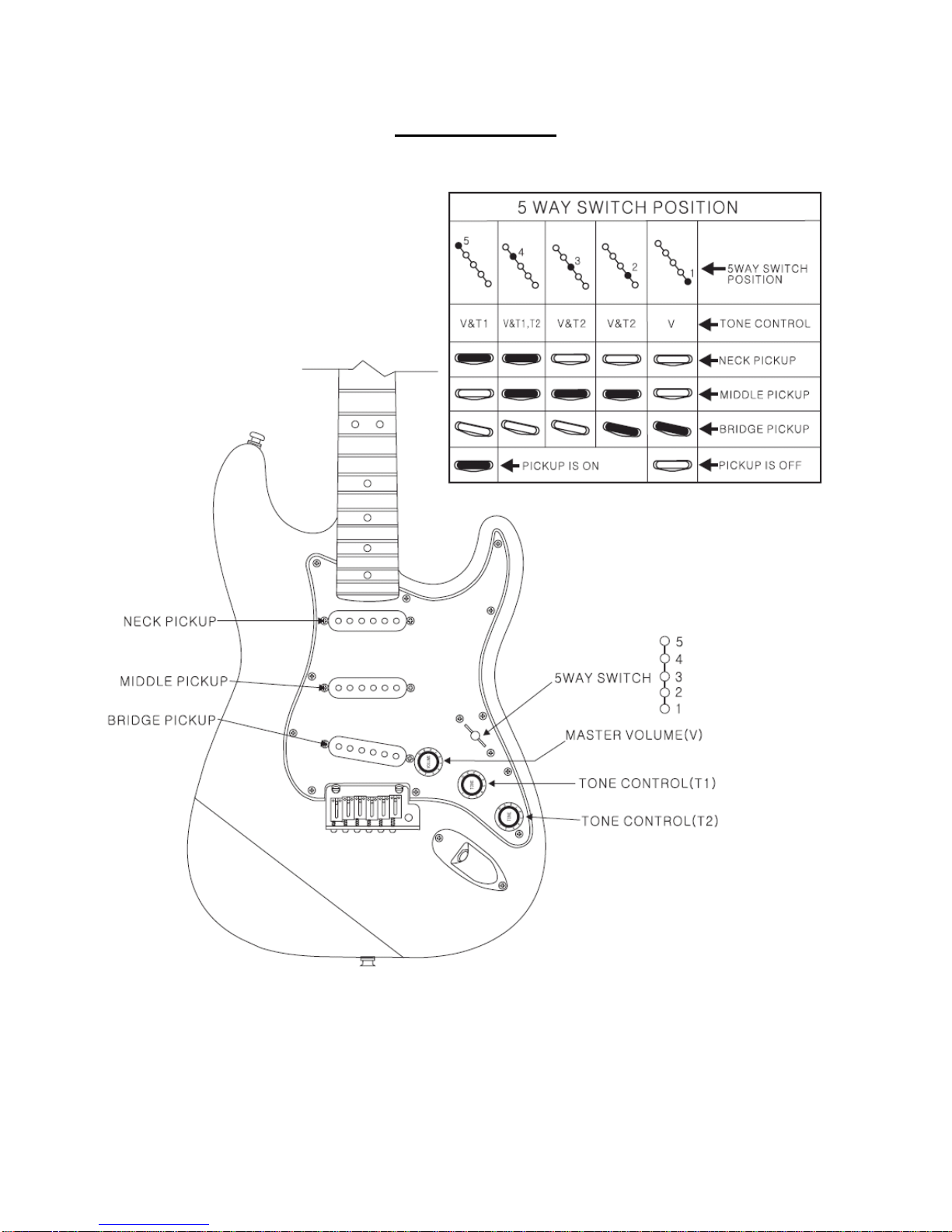

Control Function

Last Revision Date: 10/6/2008

Page 3 of 3
