第一章

第一章第一章

第一章

如何安装打印机

如何安装打印机如何安装打印机

如何安装打印机

第一章如何安装打印机

本章描述如何安装一台新的打印机，步骤如下：

·选择放置打印机环境

·开箱

·安装送纸旋钮

·安装盒式色带

·安装打印纸

·将打印机联到计算机上

如果需用打印机可选附件，安装打印机后，请参考附表选件。

1-1 打印机放置环境的选择

在开箱安装打印机之前，首先要选择一个合适的环境放置打印机。

此环境应满足以下要求：

·工作台应平坦且有足够的空间

·避免靠近热源

·避免过度潮湿与灰尘过多

·避免与电冰箱之类大功率或有干扰的电器用同一电源，以保持电

源稳定

·确保电源的电压值为 220V

·打印机应最好放置在接近插座的地方，便于使用

·打印机在工作台上要留有足够的走纸空间

·打印机并行接口连接电缆长度一般应在 2米范围内。用串行接口

时，可选用 SPC-8K 转换器，连接距离可达 10米

第一章

第一章第一章

第一章

如何安装打印机

如何安装打印机如何安装打印机

如何安装打印机

1-2 打印机的开箱检查

打开纸箱，对照图 1-1 检查箱内部件是否齐全（应有 5件）。

a.打印机

b.旋钮

c.盒式色带

d.操作手册

e.导纸板

图1-1 装箱示意图

第一章

第一章第一章

第一章

如何安装打印机

如何安装打印机如何安装打印机

如何安装打印机

1-3 打印机外型结构

图1-2 打印机外型示意图

第一章

第一章第一章

第一章

如何安装打印机

如何安装打印机如何安装打印机

如何安装打印机

导纸板：可左右移动，调整单张纸进纸时的左右边界。

透明盖板：保护打印头等内部结构，防止灰尘，降低打印机噪音。

后盖板：可拆装部件，装入链式纸时使用。

电源开关：打开或关闭打印机电源。

导纸板：单张进纸时使用。

送纸调杆：用链式进纸时向前，用单张进纸时向后。

打印接口：连接打印电缆，接收打印数据。

控制面板：对打印机进行各种操作。

旋钮：手动进行进退打印纸。

链式纸夹：链式走纸时使用。

打印头：打印机关键部位，打印文字和图形。

上纸杆：装纸时使用。

色带盒：内装打印色带。

间距调杆：调整打印头和打印纸间的距离，以配合纸张厚度。

第一章

第一章第一章

第一章

如何安装打印机

如何安装打印机如何安装打印机

如何安装打印机

1-4 安装打印机

■

清除打印机包装固定物（包装物品用于打印机运输）

■安装送纸旋钮

第一章

第一章第一章

第一章

如何安装打印机

如何安装打印机如何安装打印机

如何安装打印机

■安装色带盒

■安装色带盒■安装色带盒

■安装色带盒

1、先把面盖揭起

2、将打印色带去掉包装，顺时针转动色带盒上的色带旋钮三圈，

以保证色带拉紧

第一章

第一章第一章

第一章

如何安装打印机

如何安装打印机如何安装打印机

如何安装打印机

3、安装色带盒在字车座上并卡紧，注意色带应夹在打印头和打印

头保护片中间。

4、顺时针转动色带盒上旋钮三圈，以保证色带拉紧

在有需要卸下盒式色带时（如更换色带），用双手握紧色带盒上

的两个把柄，稍微用力握紧，即可将色带盒拿下。

5、盖好透明盖板

第一章

第一章第一章

第一章

如何安装打印机

如何安装打印机如何安装打印机

如何安装打印机

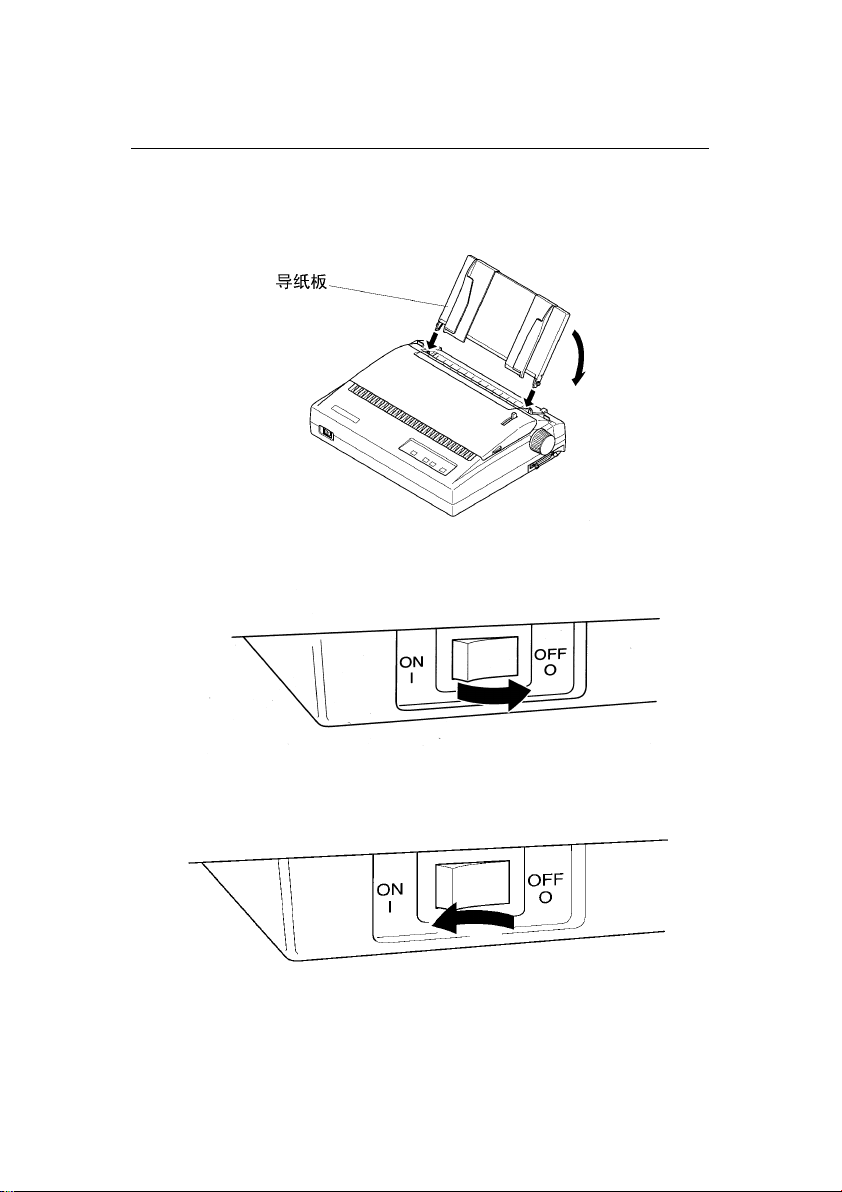

■安装导纸板

■连接电源插头（注意一定要检查电源开关在 OFF 的位置）

1、保证打印机电源开关在关闭状态

2、将打印机电源插头插入选好的电源插座。

3、开打印电源，打印机开始复位动作。

注意：如打印机出现异常情况请关闭电源，检查打印机。
