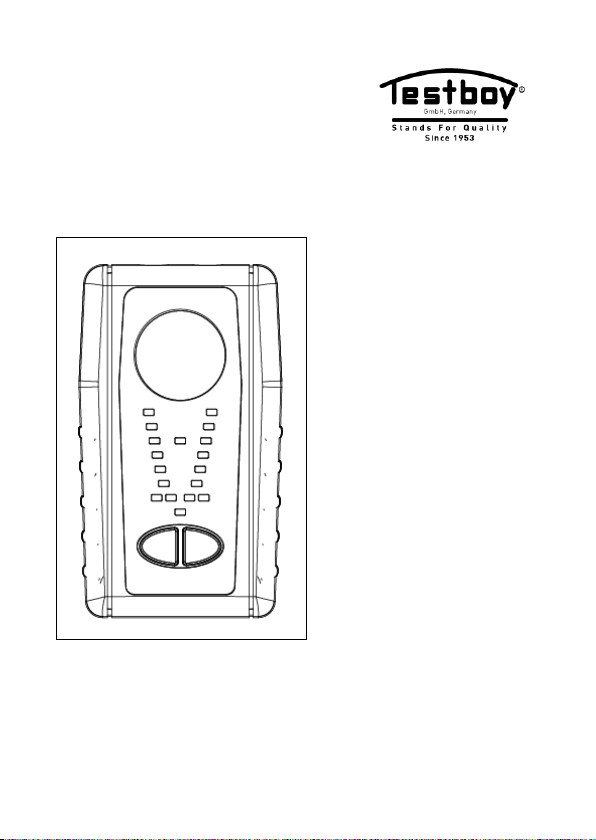

Vielen Dank, dass Sie sich für den Testboy®TV 800 entschieden haben.

Der Testboy®TV 800 unterstützt den Elektriker bei seinen täglichen Installationstätigkei-

ten. Vor allem aber dient es zur Durchgangskontrolle vor der Inbetriebnahme von elektri-

schen Anlagen.

Der Testboy®TV 800 bietet folgende Funktionen:

Durchgangsprüfung mit 2 mA bzw. 200 mA Prüfstrom

Kalibrierung des Messleitungswiderstandes

Spannungsanzeige über 7 LEDs

Hochleistungs-LED Taschenlampe

Kabelbrucherkennung

Fremdspannungsschutz bis 300 V

Bis zu 6.000 Messungen (bei regelmäßiger, täglicher Verwendung) mit ei-

nem Batteriesatz

Einschalten

Um das Gerät einzuschalten drücken Sie eine beliebige Taste. Das Gerät startet im

Durchgangsprüfmodus. Um in den Spannungsanzeigemodus zu wechseln drücken Sie

die „2/200 mA-Taste“. Mit dieser Taste können Sie zwischen der Durchgangsprüfung und

der Spannungsanzeige hin- und herschalten.

Durchgangsprüfung

Bevor Sie die Durchgangsprüfung starten, sollten Sie das Messgerät kalibrieren, da der

Bereich (0 - 20 Ω) sehr klein ist und durch den Widerstand der Messleitung beeinflusst

wird. Durch die Kalibrierung wird der Einfluss der Messleitung beseitigt. Sie können eine

Kalibrierung im 2 mA bzw. 200 mA Modus durchführen.

Bedienung

8 Testboy® TV 800

Um die Kalibrierung zu Starten sind folgende Schritte notwendig:

1. Prüfkabel mit eventuellen Verlängerungskabeln an- und kurzschließen

2. Bei kurzgeschlossenen Prüfkabeln beide Tasten betätigen

3. Die Kalibrierung wird gestartet, es leuchten die LED´s nacheinander von

unten nach oben und wieder zurück

4. Die Kalibrierung ist beendet, wenn die 2 mA bzw die 200 mA LED wieder

leuchtet.

Wenn die LED „0,5 Ohm“ blinkt, beträgt der gemessene Widerstand max. 0,2 Ohm.

Der integrierte Summer ertönt, sobald der Widerstand weniger als 1,0 Ohm beträgt.

WARNUNG

Im 200 mA Modus besteht kein Fremdspannungsschutz.

Spannungsanzeige

Die Prüfkabel an das Gerät anschließen.

Die Prüfkabel an die Spannungsquelle anschliessen.

Wenn die rote LED mit der Markierung „+5 V“ blinkt, liegt eine positive Spannung an.

Wenn die rote LED mit der Markierung „-5 V“ blinkt, liegt eine negative Spannung an.

Wenn beide roten LEDs leuchten, liegt eine Wechselspannung an.

Bei AC (Wechselspannungen) von > 38 V, sowie DC (Gleichspannungen) von > 88

V leuchtet die „L“ LED und das Gerät vibriert, um vor gefährlichen Spannungen zu

warnen!

Taschenlampe

Um die Taschenlampe einzuschalten wechseln Sie in den Spannungsanzeigemodus und

drücken die „Taschenlampentaste“. Drücken Sie die Taste erneut, um die Lampe wieder

auszuschalten. Mit der Hochleistungs-LED ist eine Leuchtdauer von 80 Stunden erreich-

bar. Lebensdauer der LED >100.000 Stunden.

Bedienung

Testboy® TV 800 9

DEUTSCH

Kabelbrucherkennung

Um die Kabelbrucherkennung zu aktivieren

wechseln Sie in den Spannungsprüfmodus.

Die Kabelbrucherkennung ist zur berührungs-

losen Erkennung von Kabelbrüchen an nicht

frei liegenden, Spannungsführenden Leitungen

bestimmt.

Wird der Metallclip (1) (an der Rückseite des

Testboy®TV 800) ab der Einspeisestelle über

eine Spannungsführende Leitung (> 110 V AC)

gehalten, leuchtet die „L“ LED (2) bis zur

Bruchstelle auf.

Es müssen keine Prüfleitungen angeschlossen

werden!

Es ist kein Stromfluss erforderlich! Der Metall-

clip wirkt hier als erweiterter Sensor.

Den Metallclip nicht mit isolierten, gefährli-

chen, stromführenden Leitern in Berührung

bringen, die Stromschläge, Stromverbrennun-

gen oder Lichtbogen erzeugen könnten.

Wenn die „L“LED bei der Durchführung der Kabelbrucherkennung nicht aufleuchtet, so

kann trotzdem eine gefährlich hohe Spannung (> 33 V AC oder 70 V DC) vorhanden

sein. Der berührungslose Sensor kann nur Spannungen erkennen, die durch ausrei-

chend starke Spannungsfelder von Stromquellen erzeugt werden (Elektrizitätsnetz,

> 110 V AC). Bei schwacher Feldstärke erkennt das Gerät ggf. die anliegende Spannung

nicht und kann damit den Kabelbruch nicht korrekt orten. Wenn das Gerät keine Span-

nung erkennt, kann dies u.a. an den folgenden Faktoren liegen:

- geschirmte Leitungen/Drähte

- Stärke und Art der Isolierung

- Abstand zur Spannungsquelle

- Zustand von Prüfgerät und Batterien

WARNUNG

Bei Spannungen über 30 V ist mit Vorsicht vorzugehen, da die Gefahr eines

Stromschlags besteht.

Bedienung

10 Testboy® TV 800

WARNUNG

Die Funktion zur berührungslosen Erkennung von Kabelbrüchen ist nicht

zum Erkennen von gefährlicher Netzspannung geeignet.

VORSICHT

Vor dem Berühren von leitenden Teilen muss die Abwesenheit von gefährli-

cher Spannung mithilfe der direkten, zweipoligen Berührungsmessung mit

anderen Geräten überprüft werden.

Automatische Abschaltung

Wenn das Gerät länger als 3 Minuten nicht aktiv war schaltet es sich automatisch ab.

Batteriewechsel

Vor dem Öffnen des Batteriefaches die Prüfkabel entfernen. Zum Wechsel der Batterien

ist das Batteriefach zu öffnen. Lösen Sie dazu die Schraube mittels eines geeigneten

Schraubendrehers. Achten Sie beim Einsatz der neuen Batterien auf die richtige Polari-

tät. Verschließen und verschrauben Sie das Batteriefach wieder sorgfältig.

Indice

Lingue:

Altri manuali Testboy Apparecchiature di prova

Testboy

Testboy TB115 Bit Manuale utente

Testboy

Testboy Profi III LED Manuale utente

Testboy

Testboy TV 328 Manuale utente

Testboy

Testboy 40 Plus Manuale utente

Testboy

Testboy TV 900 Manuale utente

Testboy

Testboy Profi III LED Manuale utente

Testboy

Testboy TB 30 Manuale utente

Testboy

Testboy 40 Plus Manuale utente

Testboy

Testboy TB 29 Manuale utente

Testboy

Testboy Profi III LED Manuale utente

Testboy

Testboy Testavit Schuki 1A Manuale utente

Testboy

Testboy TB 74 Manuale utente

Testboy

Testboy 105 Manuale utente

Testboy

Testboy TV 455 Manuale utente

Testboy

Testboy 15 Manuale utente

Testboy

Testboy TV 440N Manuale utente

Testboy

Testboy TV 441 Manuale utente

Testboy

Testboy TB 72 Manuale utente

Testboy

Testboy 114 Manuale utente

Testboy

Testboy Profi III LCD+ Manuale utente

Testboy

Testboy TB 30 Manuale utente

Testboy

Testboy TV435 Manuale utente

Testboy

Testboy TB 5300 Manuale utente

Testboy

Testboy TV 411 Manuale utente

Manuali Apparecchiature di prova popolari di altre marche

SMART

SMART KANAAD SBT XTREME 3G Series Manuale utente

Agilent Technologies

Agilent Technologies BERT Serial Manuale utente

Agilent Technologies

Agilent Technologies N3280A Manuale utente

Vernier

Vernier Go Direct Voltage Manuale utente

Lifeloc

Lifeloc R.A.D.A.R. Manuale utente

Fluke

Fluke T5-600 Istruzioni per l'uso e l'installazione

Mercury

Mercury TSL01 Manuale utente

MAHA

MAHA MBT Series Manuale utente

Fuji Electric

Fuji Electric P-61 Manuale utente

ETC

ETC SealerAtor Manuale utente

Skyfine

Skyfine ETHYWAY V2 Manuale utente

Appion

Appion G5 Twin Manuale utente

PCB Piezotronics

PCB Piezotronics 8159-0112A Manuale utente

BW Technologies

BW Technologies MicroDock II Manuale utente

Sun Nuclear

Sun Nuclear 1027 Manuale utente

Biomark

Biomark HPR LITE READER Manuale utente

Hioki

Hioki 3169-20 Manuale utente

Ashcroft

Ashcroft ATE-100 Manuale utente
