TRENDnet TEW-652BRP Manuale utente

Quick Installation Guide

TEW-652BRP

H/W: V1.0R

Table of Contents

Version 06.25.2008

Troubleshooting ........................................................................................

Español .......................................................................................................

1. Antes de iniciar ...................................................................................

2. Instalación del Hardware ....................................................................

3. .................Configuración del enrutador inalámbrico ..........................

300Mbps, share multimedia throughout the house

Wireless N Home Router

(TEW-652BRP)

Notebook with

Wireless N PC Card

(TEW-641PC)

Cable/DSL

Modem

Workstation with

Wireless N PCI Adapter

(TEW-643PI)

Internet

Workstation with

Wireless N USB Adapter

(TEW-644UB)

Español

1. Antes de iniciar

Contenidos del paquete

Requisitos de instalación

Aplicación

Un PC con adaptador de red alámbrico o inalámbrico instalado de

manera correcta

Navegador Web: Internet Explorer (5.0 ó superior)

Internet de banda ancha

Cable Módem o DSL instalado

?CD-ROM para guía del usuario

TEW-652BRP

Guía de instalación rápida

multilingüe

1 Cable Ethernet RJ-45

2 antena de 2dBi

AC Adaptador de alimentación

(5V, 2A)

Cable/DSL Modem

Internet

Español

2. Instalación del Hardware

5. Compruebe que las siguientes

luces del panel están encendidas:

Power (Encendido), LAN, WAN y

WLAN

Nota: Reúna toda la información relacionada con su conexión a Internet antes

de empezar. Si es necesario, póngase en contacto con su proveedor de

servicios de Internet (ISP).

Compruebe que usted tiene una

conexión a Internet cuando

conecte su PC directamente al

cable o módem DSL. Abra su web

browser, (e.g. Internet Explorer) y

mecanografíe adentro un URL (e.g.

http://www.trendnet.com) en la

barra de la dirección.

2. Conecte la punta del cable RJ-45

amarillo a uno de los puertos LAN

del TEW-652BRP. Conecte la otra

punta del cable al puerto Etnernet

del PC. Después, conecte la

antena desmontable de 2dBi.

3. Conecte un extremo del cable

RJ-45 al puerto WAN del

TEW-652BRP. Conecte el otro

extremo del cable a su módem.

4. Conecte el adaptador de

alimentación AC al enrutador

inalámbrico y luego a una toma de

corriente.

Español

Nota: Es recomendable configurar el enrutador inalámbrico desde un PC por

cableado.

3. Configuración del enrutador inalámbrico

3. El asistente le aparecerá

automáticamente. Haga clic en

Wizard (Asistente) si el asistente

no aparece de manera automática.

1. Abra el navegador Web, introduzca

http://192.168.10.1 en la barra de

direcciones, luego pulse la tecla

Enter (Intro).

2. Introduzca el User name (Nombre

de Usuario) y Password

(contraseña), y después pulse

User Name: admin

Password: admin.

4. Haga clic en Next (siguiente).

Español

7. Haga clic en Next (Siguiente).

Nota: No modifique las

configuraciones por defecto a

menos que haya un conflicto con

su hardware.

5. Introduzca un Password

(contraseña), confirme el

Password (contraseña), y luego

haga clic en Next (Siguiente). La

contraseña predeterminada es

admin.

6. Seleccione su Time Zone (Zona

horaria) y después haga clic en

Next (siguiente).

Nota: Es recomendable activar la encriptación del enrutador inalámbrico. Para

más información sobre como configurar la encriptación del enrutador

inalámbrico por favor consulte la Guía de Usuario que se incluye en el CD-

ROM de Guía Usuario.

Español

9. Haga clic en Next (Siguiente).

8. Establezca las opciones de

configuración tomando como base

la información suministrada por su

ISP. Siga las instrucciones del

asistente para completar la

configuración.

Nota: Cada tipo de conexión a

Internet podría tener diferentes

opciones.

10. Haga clic en Restart (Reiniciar).

11. Haga clic en Close (Cerrar).

La instalación ha sido completada

Para obtener información más detallada sobre la configuración así como de las

configuraciones avanzadas del , por favor consulte la sección de

resolución de problemas, el CD-ROM de la Guía del Usuario, o el sitio Web de

TRENDnet en http://www.trendnet.com.

TEW-652BRP

Registre su producto

Para asegurar los más altos niveles de servicio y apoyo al cliente, registre su producto

en línea en: www.trendnet.com/register

Gracias por elegir TRENDnet

Español

Troubleshooting

Q1:

A1:

I typed http://192.168.10.1 in my Internet Browser's Address Bar, but an error

message says “The page cannot be displayed.” How can I get into the TEW-

652BRP’s web configuration page?

First, check your hardware settings again by following the instructions in

Section 2. Second, make sure the LAN and WLAN lights are lit. Third, make sure

your TCP/IP settings are set to Obtain an IP address automatically (see the

steps below).

1. Go into the Control Panel, double-click

the Network Connections icon and

then right-click the Local Area

Connection icon and then click

Properties.

2. Click Internet Protocol (TCP/IP) and

then click Properties. Then click on

Obtain an IP address automatically.

Fourth, press on the factory reset button for 15 seconds.

I am not sure what type of Internet Account Type I have for my Cable/DSL

connection. How do I find out?

Contact your Internet Service Provider's (ISP) support service for the correct

information.

The Wizard does not appear. What should I do?

First, click on Wizard on the left hand side. Second, near the top of the

browser, “Pop-up blocked” message may appear. Right click on the message and

select Always Allow Pop-ups from This Site. Third, disable your browser's pop up

blocker.

Q2:

A2:

Q3:

A3:

Q4:

A4:

Q5:

A5:

I went through the Wizard, but I can not get onto the Internet. What should I

do?

First, verify that you can get onto the Internet with a direct connection into your

modem. Second, contact your ISP and verify all the information that you have in

regards to your Internet connection settings is correct. Third, power cycle your

modem and router. Unplug the power to the modem and router. Wait 30

seconds, and then reconnect the power to the modem. Wait for the modem to fully

boot up, and then reconnect the power to the router.

I can not make a wireless connection to the Router. What should I do?

First, make sure that the antenna is connected to the TEW-652BRP. Second,

double check that the WLAN light on the Router is lit. Third, power cycle the TEW-

652BRP. Unplug the power to the TEW-632BRP. Wait 15 seconds, then plug the

power back in to the TEW-652BRP. Fourth, contact the manufacturer of your

wireless network adapter and make sure the wireless network adapter is

configured with the proper SSID. The preset SSID is TRENDnet.

If you still encounter problems or have any questions regarding the TEW-652BRP,

please contact TRENDnet's Technical Support Department.

Altri manuali per TEW-652BRP

Indice

Lingue:

Altri manuali TRENDnet Router wireless

TRENDnet

TRENDnet TEW-659BRV Manuale utente

TRENDnet

TRENDnet TEW-830MDR Manuale utente

TRENDnet

TRENDnet TEW-638PAP Istruzioni operative

TRENDnet

TRENDnet TEW-634GRU Manuale utente

TRENDnet

TRENDnet TEW-714TRU Manuale utente

TRENDnet

TRENDnet TEW-750DAP Manuale utente

TRENDnet

TRENDnet TEW-431BRP Manuale utente

TRENDnet

TRENDnet TEW-650AP Manuale utente

TRENDnet

TRENDnet TEW-212APBO Manuale utente

TRENDnet

TRENDnet TEW-450APB - Wireless Super G Access Point Manuale utente

TRENDnet

TRENDnet TEW-712BR Manuale utente

TRENDnet

TRENDnet TEW-828DRU Manuale utente

TRENDnet

TRENDnet TEW-231BRP Manuale utente

TRENDnet

TRENDnet TEW-611BRP Manuale utente

TRENDnet

TRENDnet TEW-511BRP Manuale utente

TRENDnet

TRENDnet TEW-610APB Manuale utente

TRENDnet

TRENDnet TEW-751 DR Manuale utente

TRENDnet

TRENDnet TEW-432BRP - Wireless Router Manuale utente

TRENDnet

TRENDnet TEW 632BRP - Wireless Router Manuale utente

TRENDnet

TRENDnet TEW-731BR Manuale utente

TRENDnet

TRENDnet TEW-432BRP - Wireless Router Manuale utente

TRENDnet

TRENDnet TEW-812DRU Manuale utente

TRENDnet

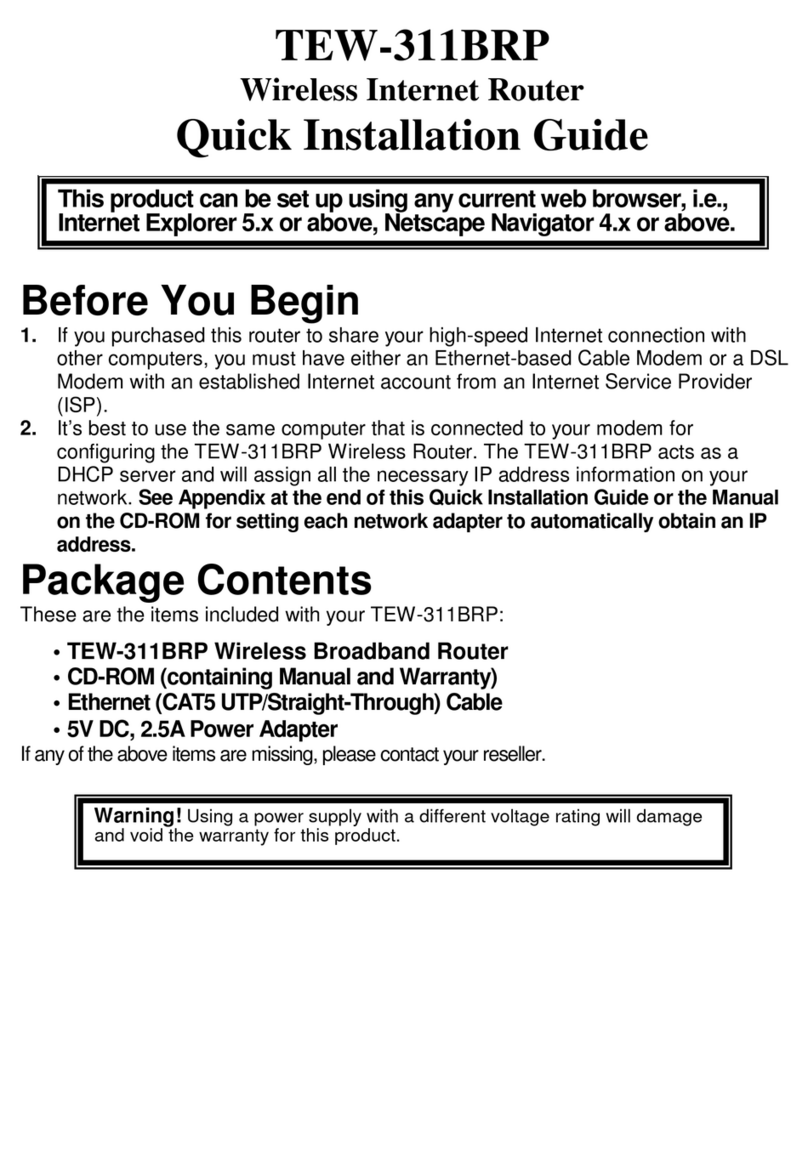

TRENDnet TEW-311BRP Manuale utente
