Velleman ED610D3 Manuale utente

ED610D3 (EMDIN03)

3 PHASE - DIN-RAIL MOUNT kWh METER - 7 MODULE

DRIEFASIGE kWh-METER VOOR DIN-RAIL - 7 MODULES

COMPTEUR kWh TRIPHASÉ DIN RAIL - 7 MODULES

MEDIDOR kWh TRIFÁSICO PARA MONTAJE EN RIEL DIN

(7 MÓDULOS)

DREIPHASIGES kWh-MESSGERÄT FÜR UTSCHIENENMONTAGE

(7 MODULE)

ENGLISH 3

NEDERLANDS 4

FRANCAIS 6

ESPAÑOL 8

DEUTSCH 9

EMDIN03

V. 04 –10/06/2013 2 ©Velleman nv

EMDIN03

V. 04 –10/06/2013 3 ©Velleman nv

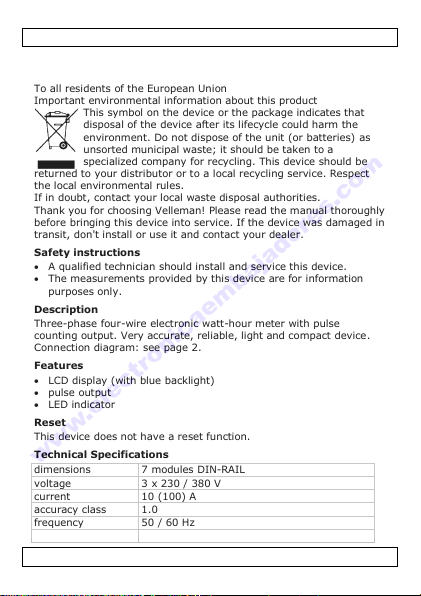

ENGLISH

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that

disposal of the device after its lifecycle could harm the

environment. Do not dispose of the unit (or batteries) as

unsorted municipal waste; it should be taken to a

specialized company for recycling. This device should be

returned to your distributor or to a local recycling service. Respect

the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly

before bringing this device into service. If the device was damaged in

transit, don't install or use it and contact your dealer.

Safety instructions

A qualified technician should install and service this device.

The measurements provided by this device are for information

purposes only.

Description

Three-phase four-wire electronic watt-hour meter with pulse

counting output. Very accurate, reliable, light and compact device.

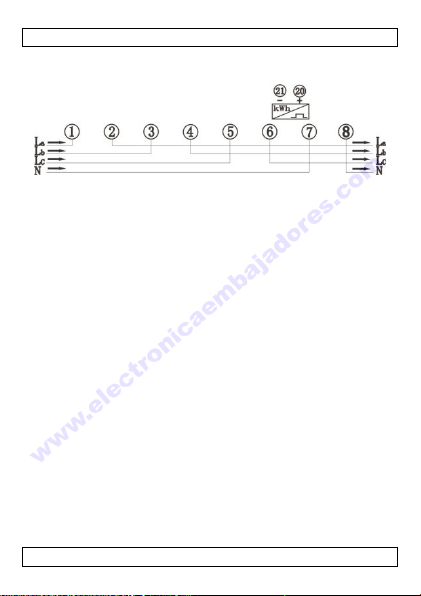

Connection diagram: see page 2.

Features

LCD display (with blue backlight)

pulse output

LED indicator

Reset

This device does not have a reset function.

Technical Specifications

dimensions

7 modules DIN-RAIL

voltage

3 x 230 / 380 V

current

10 (100) A

accuracy class

1.0

frequency

50 / 60 Hz

display mode

LCD 6+1 = 999999.9 kWh

EMDIN03

V. 04 –10/06/2013 4 ©Velleman nv

power consumption

≤ 2 W (10 VA)

temperature range

-20 to 55 °C

LED indicator

1 blink per pulse

pulse output

800 imp/kWh

voltage: 12 to 27 V

current: 27 mA

impulse width: 90 ms

Use this device with original accessories only. Velleman nv cannot be

held responsible in the event of damage or injury resulting from

(incorrect) use of this device. For more info concerning this product

and the latest version of this manual, please visit our website

www.velleman.eu. The information in this manual is subject to

change without prior notice.

The copyright to this manual is owned by Velleman nv. All

worldwide rights reserved. No part of this manual may be copied,

reproduced, translated or reduced to any electronic medium or

otherwise without the prior written consent of the copyright holder.

NEDERLANDS

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat,

als het na zijn levenscyclus wordt weggeworpen, dit toestel

schade kan toebrengen aan het milieu. Gooi dit toestel (en

eventuele batterijen) niet bij het gewone huishoudelijke

afval; het moet bij een gespecialiseerd bedrijf

terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of

naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke

milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het

toestel in gebruik neemt. Werd het toestel beschadigd tijdens het

transport, installeer het dan niet en raadpleeg uw dealer.

EMDIN03

V. 04 –10/06/2013 5 ©Velleman nv

Veiligheidsinstructies

Laat dit toestel installeren en onderhouden door een geschoolde

technicus.

De door het toestel aangegeven afmetingen zijn louter

informatief.

Omschrijving

Driefasige 4-draad elektronische DIN-rail kWh-meter met

impulsuitgang. Een zeer nauwkeurig, betrouwbaar, licht en compact

toestel.

Aansluitdiagram: zie pagina 2.

Eigenschappen

LCD display (met blauwe achtergrondverlichting)

impulsuitgang

LED-indicator

reset

Dit toestel heeft geen reset-functie.

Technische specificaties

afmetingen

7 modules DIN-RAIL

voltage

3 x 230 / 380 V

stroom

10 (100) A

nauwkeurigheidsklasse

1.0

frequentie

50 / 60 Hz

displaymodus

LCD 6+1 = 999999.9 kWh

verbruik

≤ 2 W (10 VA)

temperatuurbereik

-20 tot 55 °C

LED-indicator

1 flits per impuls

impulsuitgang

800 imp/kWh

voltage: 12 to 27 V

stroom: 27 mA

impulsbreedte: 90 ms

Gebruik dit toestel enkel met originele accessoires. Velleman nv is

niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik

van dit toestel. Voor meer informatie over dit product en de laatste

versie van deze handleiding, zie www.velleman.eu. De informatie in

deze handleiding kan te allen tijde worden gewijzigd zonder

voorafgaande kennisgeving.

EMDIN03

V. 04 –10/06/2013 6 ©Velleman nv

Velleman nv heeft het auteursrecht voor deze handleiding.

Alle wereldwijde rechten voorbehouden. Het is niet toegestaan

om deze handleiding of gedeelten ervan over te nemen, te kopiëren,

te vertalen, te bewerken en op te slaan op een elektronisch medium

zonder voorafgaande schriftelijke toestemming van de

rechthebbende.

FRANCAIS

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que

l'élimination d'un appareil en fin de vie peut polluer

l'environnement. Ne pas jeter un appareil électrique ou

électronique (et des piles éventuelles) parmi les déchets

municipaux non sujets au tri sélectif; une déchèterie

traitera l'appareil en question. Renvoyer cet appareil à votre

fournisseur ou à un service de recyclage local. Il convient de

respecter la réglementation locale relative à la protection de

l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire le présent mode d'emploi

attentivement avant la mise en service de l'appareil. Si l'appareil a

été endommagé pendant le transport, ne pas installer et consulter

votre revendeur.

Consignes de sécurité

Confier l’installation et l’entretien à un technicien qualifié.

Les dimensions fournies par cet appareil sont à titre informatif

seulement.

Description

Compteur d'énergie électronique triphasé à 4 fils sur rail DIN avec

sortie impulsion. Un appareil très précis, fiable, léger et compact.

Schéma connexion: voir page 2.

Caractéristiques

afficheur LCD (rétroéclairage bleu)

EMDIN03

V. 04 –10/06/2013 7 ©Velleman nv

sortie d'impulsion

Indicateur LED

Réinitialisation

L'appareil n'est pas équipé d'une fonction de réinitialisation.

Spécifications techniques

dimensions

7 modules DIN-RAIL

voltage

3 x 230 / 380

courant

classe de précision

1.0

fréquence

50 / 60 Hz

mode d'affichage

LCD 6+1 = 999999.9 kWh

consommation

≤ 2 W (10 VA)

plage de

température

-20 à 55 °C

Indicateur LED

1 clignotement par impulsion

sortie d'impulsion

800 imp/kWh

voltage : 12 to 27 V

courant : 27 mA

largeur d'impulsion 90 ms

N'employer cet appareil qu'avec des accessoires d'origine. La SA

Velleman ne peut, dans la mesure conforme au droit applicable être

tenue responsable des dommages ou lésions (directs ou indirects)

pouvant résulter de l’utilisation de cet appareil. Pour plus

d'information concernant cet article et la dernière version de cette

notice, consulter notre site www.velleman.eu. Les spécifications et le

contenu de cette notice peuvent être modifiés sans avis préalable.

SA Velleman est l’ayant droit des droits d’auteur pour cette

notice. Tous droits mondiaux réservés. Toute reproduction,

traduction, copie ou diffusion, intégrale ou partielle, du contenu de

cette notice par quelque procédé ou sur tout support électronique

que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.

EMDIN03

V. 04 –10/06/2013 8 ©Velleman nv

ESPAÑOL

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a

este producto

Este símbolo en este aparato o el embalaje indica que, si

tira las muestras inservibles, podrían dañar el medio

ambiente. No tire este aparato (ni las pilas, si las hubiera)

en la basura doméstica; debe ir a una empresa

especializada en reciclaje. Devuelva este aparato a su

distribuidor o a la unidad de reciclaje local. Respete las leyes locales

en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Velleman! Lea atentamente las instrucciones del

manual antes de usar el aparato. Si el aparato ha sufrido algún daño

en el transporte no lo instale y póngase en contacto con su

distribuidor.

Instrucciones de seguridad

La instalación y el mantenimiento deben ser realizados por un

técnico cualificado.

Las mediciones proporcionadas por este aparato son meramente

informativas.

Descripción

Este medidor de energía trifásico de 4 hilos utiliza circuitos LSI

espaciales y tecnología avanzada. Es un aparato preciso, fiable,

ligero y compacto.

Esquema de conexión: véase página 2.

Características

pantalla LCD (con retroiluminación azul)

salida de impulsos

LED

Reinicialización

El aparato no está equipado con una función de reinicialización.

Especificaciones

dimensiones

7 módulos DIN-RAIL

alimentación

3 x 230 / 380 V

EMDIN03

V. 04 –10/06/2013 9 ©Velleman nv

corriente

10 (100) A

clase de precisión

1,0

frecuencia

50 / 60 Hz

modo de

visualización

LCD 6+1 = 999999.9 kWh

consumo

≤ 2 W (10 VA)

gama de

temperatura

-20 a 55 °C

LED

1 parpadeo por impulso

salida de impulsos

800 imp/kWh

alimentación: 12 to 27 V

corriente: 27 mA

anchura de impulso: 90 ms

Utilice este aparato sólo con los accesorios originales. Velleman NV

no será responsable de daños ni lesiones causados por un uso

(indebido) de este aparato. Para más información sobre este

producto y la versión más reciente de este manual del usuario, visite

nuestra página www.velleman.eu. Se pueden modificar las

especificaciones y el contenido de este manual sin previo aviso.

Velleman NV dispone de los derechos de autor para este

manual del usuario. Todos los derechos mundiales

reservados. Está estrictamente prohibido reproducir, traducir,

copiar, editar y guardar este manual del usuario o partes de ello sin

previo permiso escrito del derecho habiente.

DEUTSCH

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt

an, dass die Entsorgung dieses Produktes nach seinem

Lebenszyklus der Umwelt Schaden zufügen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien)

nicht als unsortiertes Hausmüll; die Einheit oder

verwendeten Batterien müssen von einer spezialisierten Firma

EMDIN03

V. 04 –10/06/2013 10 ©Velleman nv

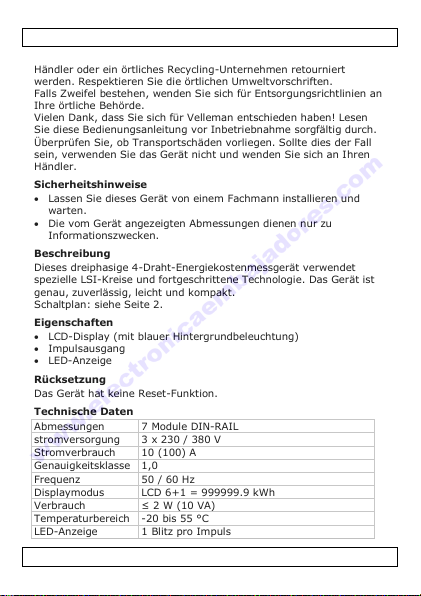

zwecks Recycling entsorgt werden. Diese Einheit muss an den

Händler oder ein örtliches Recycling-Unternehmen retourniert

werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an

Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen

Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch.

Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall

sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren

Händler.

Sicherheitshinweise

Lassen Sie dieses Gerät von einem Fachmann installieren und

warten.

Die vom Gerät angezeigten Abmessungen dienen nur zu

Informationszwecken.

Beschreibung

Dieses dreiphasige 4-Draht-Energiekostenmessgerät verwendet

spezielle LSI-Kreise und fortgeschrittene Technologie. Das Gerät ist

genau, zuverlässig, leicht und kompakt.

Schaltplan: siehe Seite 2.

Eigenschaften

LCD-Display (mit blauer Hintergrundbeleuchtung)

Impulsausgang

LED-Anzeige

Rücksetzung

Das Gerät hat keine Reset-Funktion.

Technische Daten

Abmessungen

7 Module DIN-RAIL

stromversorgung

3 x 230 / 380 V

Stromverbrauch

10 (100) A

Genauigkeitsklasse

1,0

Frequenz

50 / 60 Hz

Displaymodus

LCD 6+1 = 999999.9 kWh

Verbrauch

≤ 2 W (10 VA)

Temperaturbereich

-20 bis 55 °C

LED-Anzeige

1 Blitz pro Impuls

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Velleman Strumento di misura

Velleman

Velleman WS8461 Manuale utente

Velleman

Velleman Panel Scope VPS10 Manuale utente

Velleman

Velleman NETBPEM5 Manuale utente

Velleman

Velleman EC12D Manuale utente

Velleman

Velleman DEM301 Manuale utente

Velleman

Velleman DVR4H3 Manuale utente

Velleman

Velleman DCM266L Manuale utente

Velleman

Velleman Personal Scope HPS10 Manuale utente

Velleman

Velleman DVM85 Manuale utente

Velleman

Velleman EMDIN03 Manuale utente

Velleman

Velleman PMLCD Manuale utente

Velleman

Velleman VTUSD Manuale utente

Velleman

Velleman DCM269 Manuale utente

Velleman

Velleman EMDIN03 Manuale utente

Velleman

Velleman DVM1200 Manuale utente

Velleman

Velleman PCMPTEMP Manuale utente

Velleman

Velleman DVM1307 Manuale utente

Velleman

Velleman DEM400 Manuale utente

Velleman

Velleman EMDIN02 Manuale utente

Velleman

Velleman DEM201 Manuale utente

Velleman

Velleman EMDIN01 Manuale utente

Velleman

Velleman Personal Scope HPS10 Manuale utente

Velleman

Velleman DVM13MFC2 Manuale utente

Velleman

Velleman DVM321 Manuale utente

Manuali Strumento di misura popolari di altre marche

Suaoki

Suaoki D40 Manuale utente

Elster

Elster BK-G1.6 Manuale utente

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuale

Duratool

Duratool D03128 Manuale utente

Vega

Vega VEGAPULS 65 Manuale utente

Tonghui

Tonghui TH2618B Manuale utente

Tenmars

Tenmars TM-801 Manuale utente

MSR

MSR 145 Manuale utente

TPS

TPS WP-82 Manuale utente

ELMETRON

ELMETRON CP-511 Manuale utente

PCB Piezotronics

PCB Piezotronics 003C30 Manuale utente

Tenma

Tenma 72-10465 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promag 50 Specifiche tecniche

Siemens

Siemens SITRANS F Coriolis FCT030 Manuale elenco delle parti

KLINGER

KLINGER CMF V Series Manuale utente

EXFO

EXFO FTB-2 Manuale operativo e di manutenzione

Keysight

Keysight M8290A Manuale utente

ADTEK

ADTEK MW-5 Manuale utente
