6| Deutsch

1 609 92A 25P | (7.12.15) Bosch Power Tools

Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit

dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das

Messwerkzeug nicht entsprechend den vorliegenden Anweisun-

gen verwendet wird, können die integrierten Schutzvorkehrun-

gen im Messwerkzeug beeinträchtigt werden. Machen Sie Warn-

schilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE

ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABEDES MESS-

WERKZEUGS MIT.

Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justier-

einrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden,

kann dies zu gefährlicher Strahlungsexposition führen.

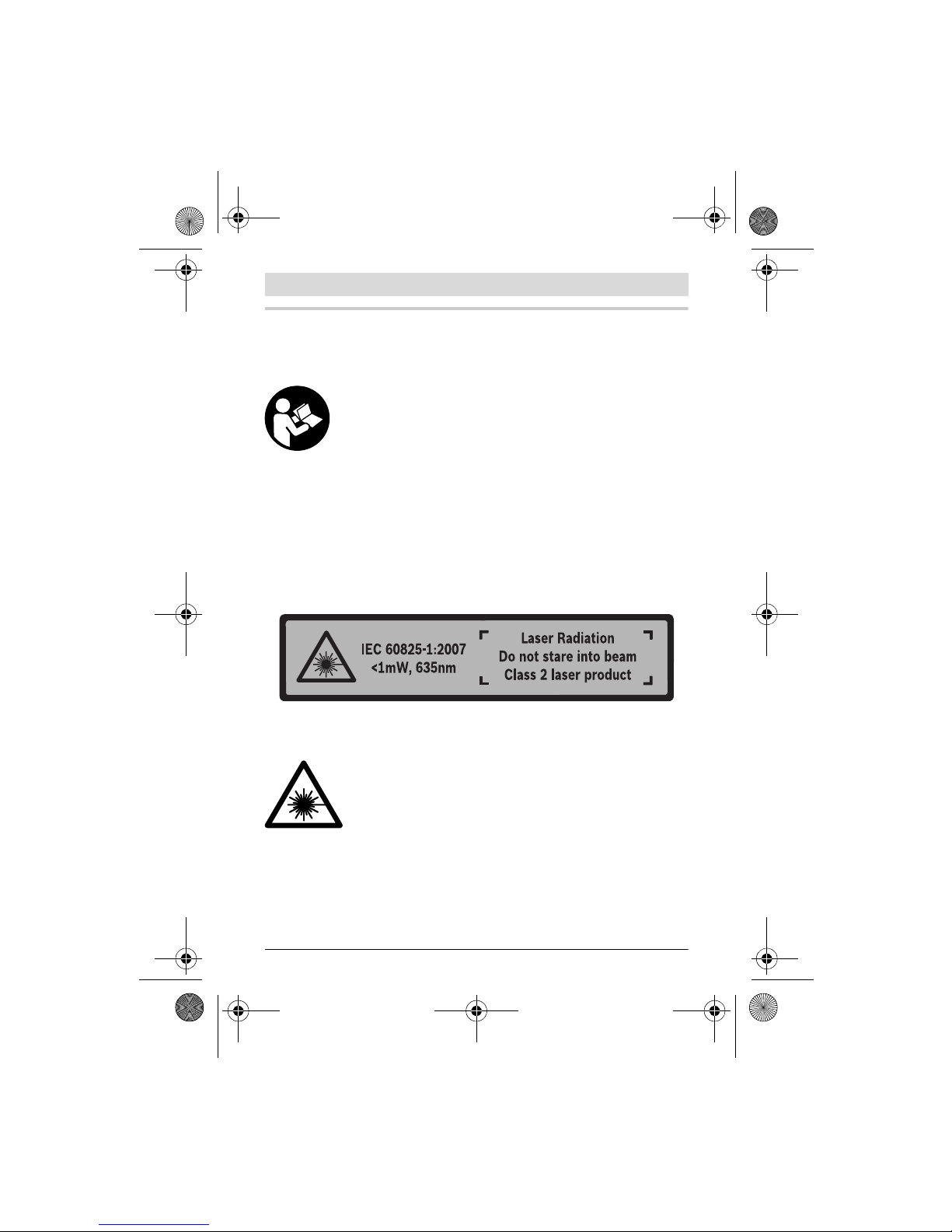

Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstel-

lung des Messwerkzeugs auf der Grafikseite mit Nummer 10 gekennzeich-

net).

Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann überkleben

Sieihn vor derersten Inbetriebnahmemit dem mitgeliefertenAufkleberin Ih-

rer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und

blicken Sie nicht selbst in den direkten oder reflektierten La-

serstrahl. Dadurch können Sie Personen blenden, Unfälle verursa-

chen oder das Auge schädigen.

Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und

der Kopf sofort aus dem Strahl zu bewegen.

Nehmen Sie keine Änderungen an der Lasereinrichtung vor.

OBJ_BUCH-2264-002.book Page 6 Monday, December 7, 2015 12:54 PM

Deutsch | 7

Bosch Power Tools 1 609 92A 25P | (7.12.15)

Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbril-

le dient zum besseren Erkennen des Laserstrahls, sie schützt jedochnicht vor der

Laserstrahlung.

Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßen-

verkehr. Die Laser-Sichtbrille bietet keinenvollständigen UV-Schutz und vermin-

dert die Farbwahrnehmung.

Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit

des Messwerkzeuges erhalten bleibt.

Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen.

Sie könnten unbeabsichtigt Personen blenden.

Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umge-

bung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im

Messwerkzeug können Funken erzeugtwerden, die den Staub oder die Dämpfe

entzünden.

Produkt- und Leistungsbeschreibung

Bitte klappen Sie die Ausklappseite mit der Darstellung des Messwerkzeugs auf, und

lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Messen von Entfernungen, Längen, Höhen, Ab-

ständen und zum Berechnen von Flächen und Volumina.

Technische Daten

Digitaler Laser-Entfernungsmesser GLM 40

Sachnummer 3 601 K72 90.

Messbereich (typisch) 0,15–40 mA)

Messbereich (typisch, ungünstige Bedingungen) 20 mB)

Messgenauigkeit (typisch) ±1,5mmA)

Messgenauigkeit (typisch, ungünstige

Bedingungen) ±3,0mmB)

Kleinste Anzeigeneinheit 1mm

Betriebstemperatur –10 °C...+45 °C

Lagertemperatur –20 °C...+70 °C

Relative Luftfeuchte max. 90 %

OBJ_BUCH-2264-002.book Page 7 Monday, December 7, 2015 12:54 PM

8| Deutsch

1 609 92A 25P | (7.12.15) Bosch Power Tools

Abgebildete Komponenten

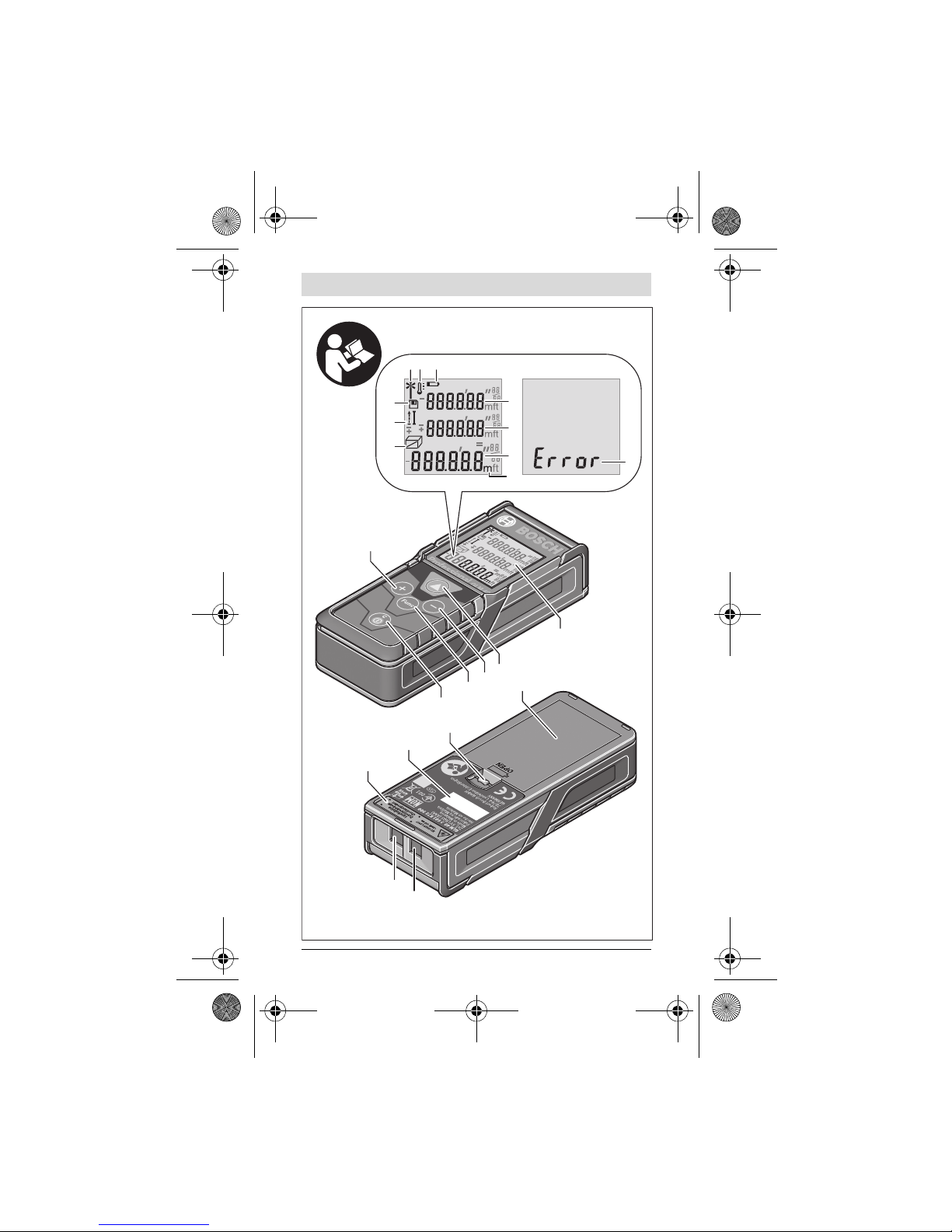

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung

des Messwerkzeugs auf der Grafikseite.

1Display

2Messtaste[ ]

Laserklasse 2

Lasertyp 635 nm, <1 mW

Durchmesser Laserstrahl (bei 25 °C) ca.

– in 10 m Entfernung

– in 40 m Entfernung 9mm

36 mmC)

Abschaltautomatik nach ca.

–Laser

– Messwerkzeug (ohne Messung) 20 s

5min

Gewicht entsprechend EPTA-Procedure

01:2014 0,09 kg

Maße 105 x 41 x 24 mm

Schutzart IP 54 (staub- und

spritzwassergeschützt) D)

Batterien 2x1,5VLR03(AAA)

Akkuzellen 2x1,2VHR03(AAA)

Einzelmessungen pro Batteriesatz 5000

Einstellung Maßeinheit m, ft, in

Einstellung Ton 

A) Bei Messung ab Hinterkante des Messwerkzeugs, gilt für hohes Reflexionsvermögen des Ziels

(z.B. eine weiß gestrichene Wand), schwache Hintergrundbeleuchtung und 25 °C Betriebstempe-

ratur. Zusätzlich ist mit einem Einfluss von ± 0,05 mm/m zu rechnen.

B) Bei Messung ab Hinterkante des Messwerkzeugs, gilt für geringes Reflexionsvermögen des Ziels

(z.B. ein schwarzer Karton), starke Hintergrundbeleuchtung und – 10 °C bis +45 °C Betriebstem-

peratur. Zusätzlich ist mit einem Einfluss von ±0,15 mm/m zu rechnen.

C) Die Breite der Laserlinie ist abhängig von derOberflächenbeschaffenheit und von Umgebungsbe-

dingungen.

D) ausgenommen Batteriefach

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 9auf dem Typen-

schild.

Digitaler Laser-Entfernungsmesser GLM 40

OBJ_BUCH-2264-002.book Page 8 Monday, December 7, 2015 12:54 PM

Deutsch | 9

Bosch Power Tools 1 609 92A 25P | (7.12.15)

3Minustaste[–]

4Funktionstaste[Func]

5Ein-Aus-Taste[ ]

6Plustaste[+]

7Batteriefachdeckel

8Arretierung des Batteriefachdeckels

9Seriennummer

10 Laser-Warnschild

11 Empfangslinse

12 Ausgang Laserstrahlung

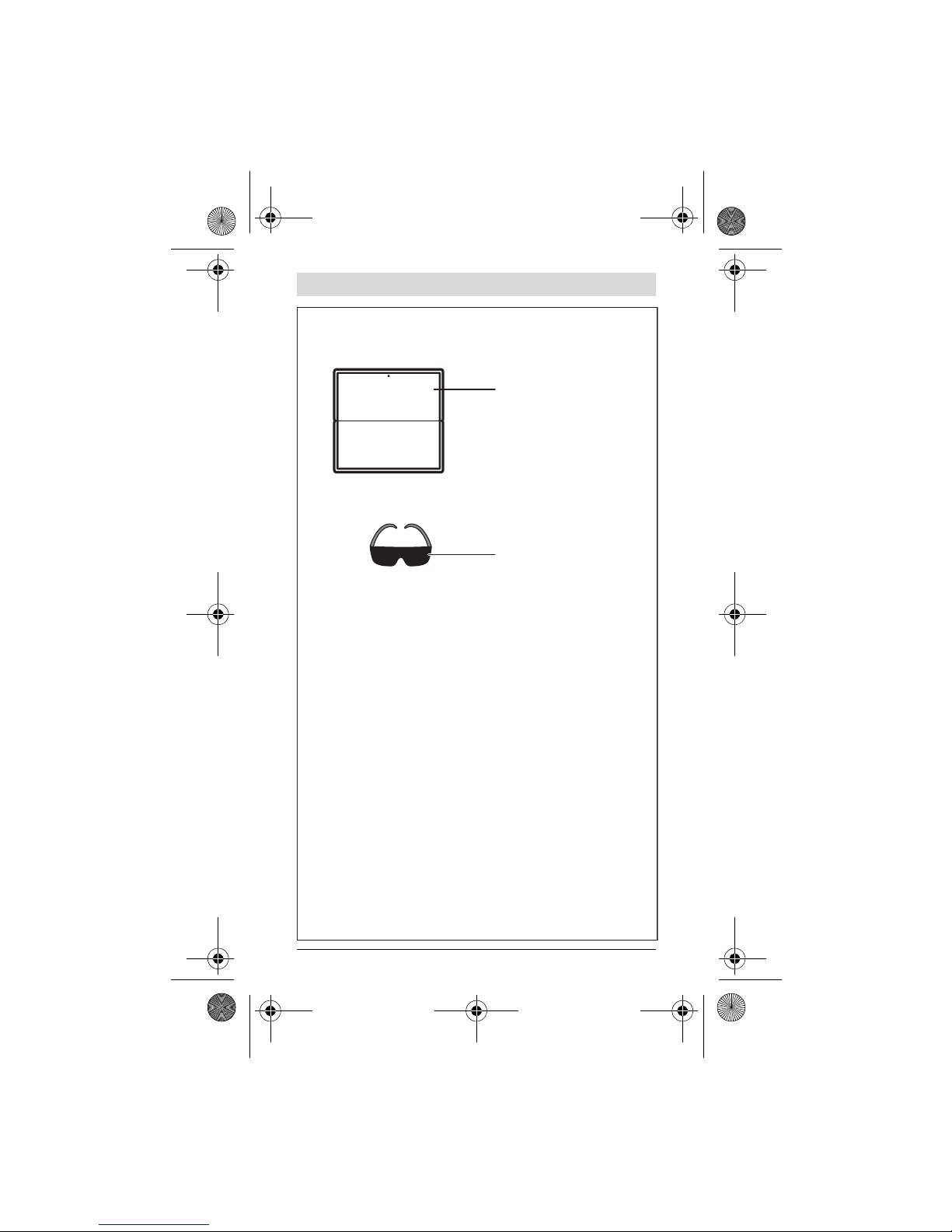

13 Laser-Zieltafel*

14 Laser-Sichtbrille*

* Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.

Anzeigenelemente

aLaser eingeschaltet

bTemperaturwarnung

cBatteriewarnung

dWert

eMaßeinheit

fMessfunktionen

gSpeicherwertanzeige

hFehleranzeige „Error“

Längenmessung

Dauermessung

Flächenmessung

Volumenmessung

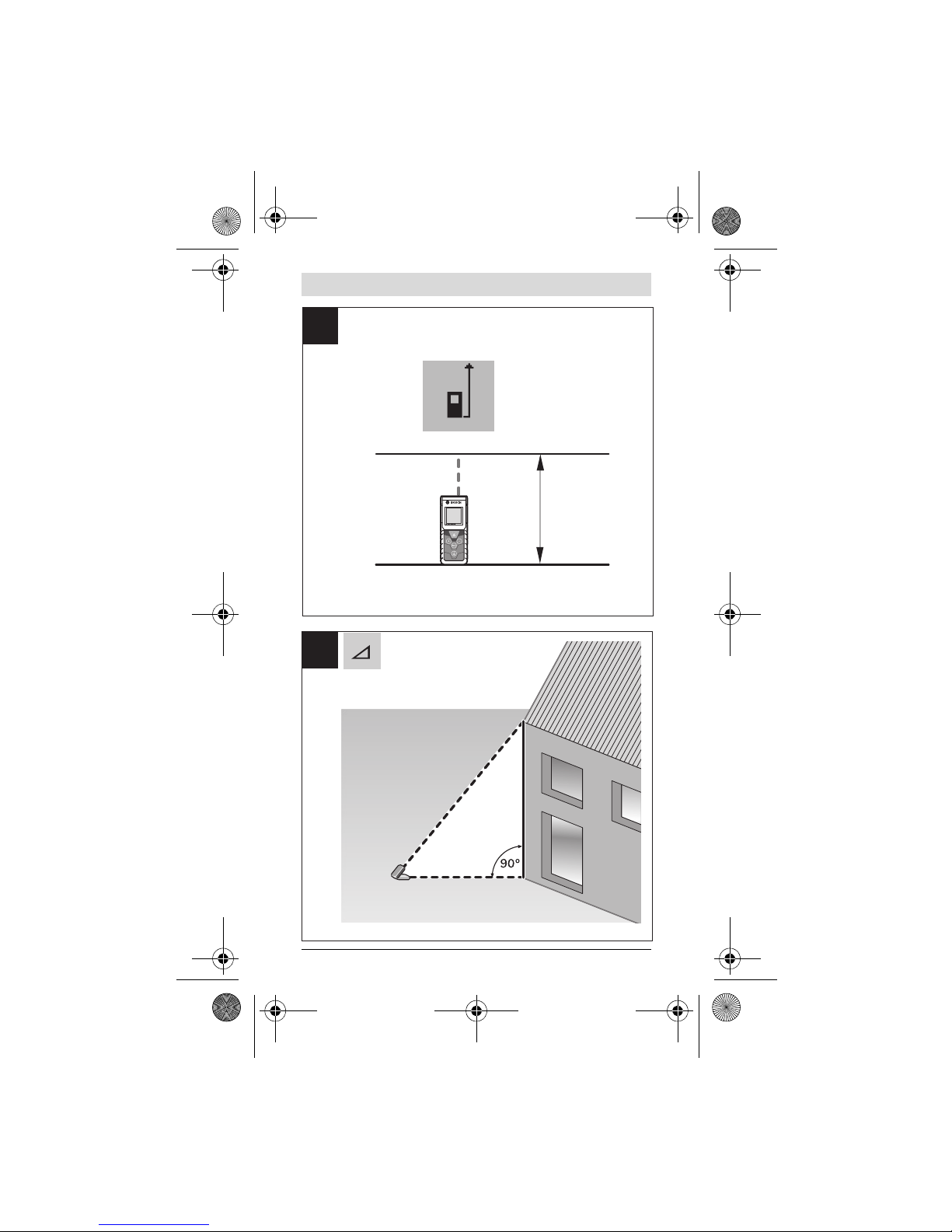

Einfache Pythagorasmessung

OBJ_BUCH-2264-002.book Page 9 Monday, December 7, 2015 12:54 PM

10 | Deutsch

1 609 92A 25P | (7.12.15) Bosch Power Tools

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batteri-

en oder Akkus empfohlen.

Mit 1,2-V-Akkus sind eventuell weniger Messungen möglich als mit 1,5-V-Batterien.

ZumÖffnen desBatteriefachdeckels7drückenSiedieArretierung8undnehmenden

Batteriefachdeckel ab. Setzen Sie die Batterien bzw. Akkus ein. Achten Sie dabei auf

die richtige Polung entsprechend der Darstellung auf der Innenseite des Batterie-

fachs.

Erscheint das Batteriesymbol erstmals im Display, dann sind noch mindestens

100 Einzelmessungen möglich.

Wenn das Batteriesymbol blinkt, müssen Sie die Batterien bzw. Akkuzellen aus-

wechseln. Messungen sind nicht mehr möglich.

Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig. Verwenden Sie nur Batte-

rien oder Akkus eines Herstellers und mit gleicher Kapazität.

Nehmen Sie die Batterien bzw. Akkus aus dem Messwerkzeug, wenn Sie es

längere Zeit nicht benutzen. Die Batterien und Akkus können bei längerer Lage-

rung korrodieren und sich selbst entladen.

Betrieb

Inbetriebnahme

Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und

schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten

vom Laserstrahl geblendet werden.

Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.

SetzenSiedasMesswerkzeug keinen extremenTemperaturenoderTempera-

turschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Las-

sen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austem-

perieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder

Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt

werden.

Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges. Nach starken

äußeren Einwirkungen auf das Messwerkzeug sollten Sievor dem Weiterarbeiten

immer eine Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprü-

fung der Entfernungsmessung“, Seite 17).

OBJ_BUCH-2264-002.book Page 10 Monday, December 7, 2015 12:54 PM

Altri manuali per GLM 40 Professional

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Bosch Strumento di misura

Bosch

Bosch PLR 40 C Manuale utente

Bosch

Bosch ISC-MCLS3-S Manuale utente

Bosch

Bosch 0 603 663 B03 Manuale utente

Bosch

Bosch PLR15 Manuale utente

Bosch

Bosch LR 2 Professional Manuale utente

Bosch

Bosch Denoxtronic Set PC-LD Manuale utente

Bosch

Bosch 1 687 016 141 Manuale utente

Bosch

Bosch GIM 60 Professional Manuale utente

Bosch

Bosch GLM 25 Professional Manuale utente

Bosch

Bosch Professional GLM 50-25 G Manuale utente

Bosch

Bosch gll3-80 P Manuale utente

Bosch

Bosch GIM 60 L Professional Manuale utente

Bosch

Bosch DLE 50 Professional Manuale utente

Bosch

Bosch BSA 42 Series Manuale utente

Bosch

Bosch BEA 060 Manuale utente

Bosch

Bosch DLE 40 Professional Manuale utente

Bosch

Bosch DWM 40 L PROFESSIONAL Manuale utente

Bosch

Bosch GLM 50 C Professional Manuale utente

Bosch

Bosch GLM 500 Professional Manuale utente

Bosch

Bosch GRL800-20HV Istruzioni per il montaggio

Bosch

Bosch BAT 131 Manuale utente

Bosch

Bosch PLR15 Manuale utente

Bosch

Bosch DLE 50 Professional Manuale utente

Bosch

Bosch PLR 25 Manuale utente

Manuali Strumento di misura popolari di altre marche

Suaoki

Suaoki D40 Manuale utente

Elster

Elster BK-G1.6 Manuale utente

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuale

Duratool

Duratool D03128 Manuale utente

Vega

Vega VEGAPULS 65 Manuale utente

Tonghui

Tonghui TH2618B Manuale utente

Tenmars

Tenmars TM-801 Manuale utente

MSR

MSR 145 Manuale utente

TPS

TPS WP-82 Manuale utente

ELMETRON

ELMETRON CP-511 Manuale utente

PCB Piezotronics

PCB Piezotronics 003C30 Manuale utente

Tenma

Tenma 72-10465 Manuale utente

Endress+Hauser

Endress+Hauser Proline Promag 50 Specifiche tecniche

Siemens

Siemens SITRANS F Coriolis FCT030 Manuale elenco delle parti

KLINGER

KLINGER CMF V Series Manuale utente

EXFO

EXFO FTB-2 Manuale operativo e di manutenzione

Keysight

Keysight M8290A Manuale utente

ADTEK

ADTEK MW-5 Manuale utente
