Decon wheel Helium Manuale utente

2022-09-16 1(4)

Assembly instructions for Helium and Nitrum

With 0° Camber

MEM6137P and MEM6138P

1. Remove wheels and sleeves.

2. Check the correct placement for the eMove and assemble with

axle Ø12,7-46 with part number: X0E-2530E-00.

Stop pins are assembled with Part Numbers: 320003.

Only STD rear axle.

Not PRO rear axle or

short COG rear axle.

5

2022-09-16 2(4)

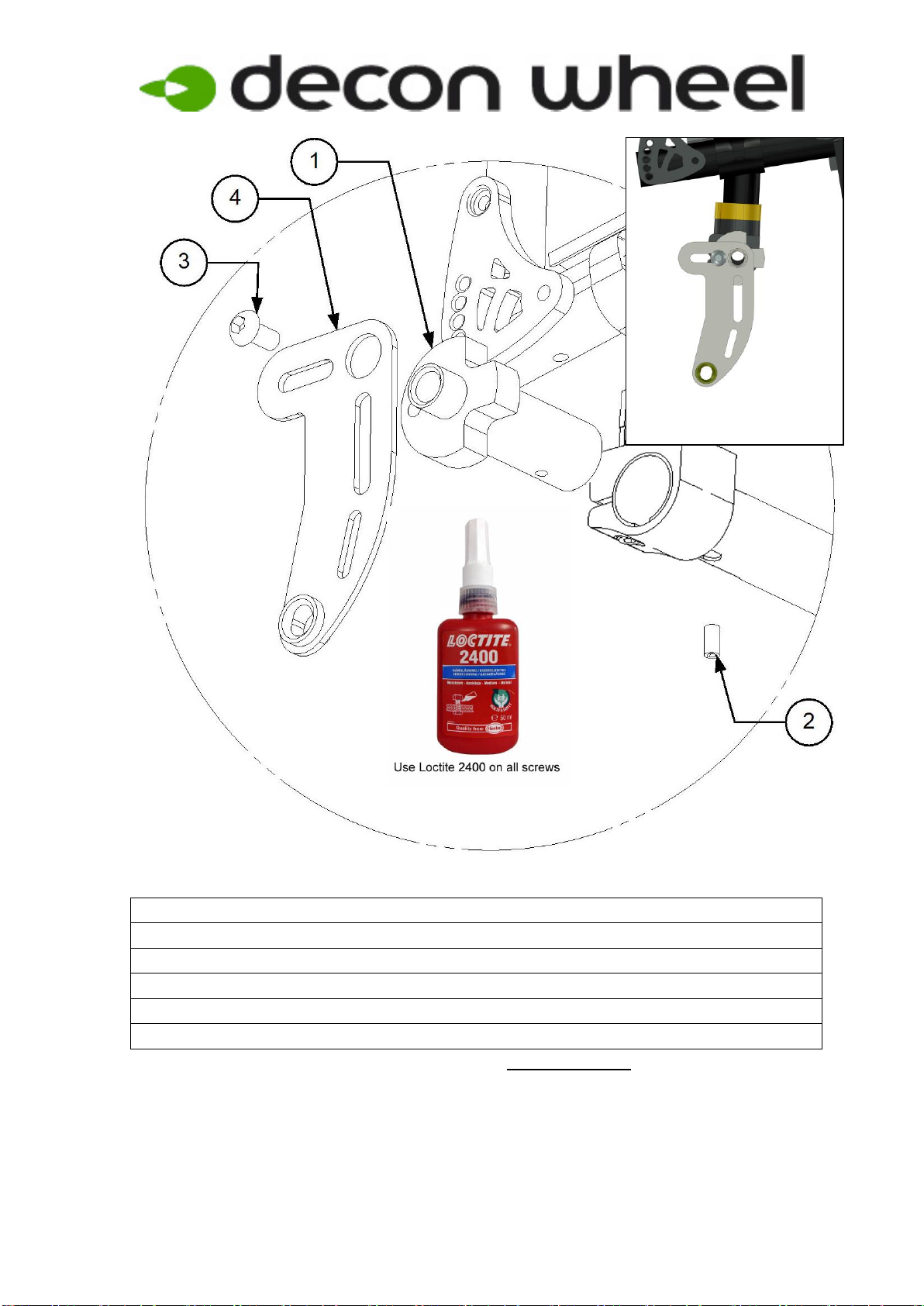

3. Assemble the plate (right side) according to picture.

Parts for right side mounting:

Item No. Part Number Qty Description

1 HW072 1 Hub sleeve

2 XSTM6X12 1 Stop Screw M6 x 12

3 XSM8X16 1 Screw : Round - M8 x 16

4 310031 1 Bracket

5 320003 1 Stop Pin

Note! If you only order the mounting set, the axle it’s not included, for replacement see

the service manual.

4. Assemble the under placed battery bag or if have order a Lithium battery place the

battery holder as the picture bellow.

2022-09-16 3(4)

Assembly of Battery bracket

MEM5015

Item No. Part Number Qty Description

1 MEM5002 1 Hoop

2 MEM5003 4 Clamp

3 XSFM5X12 2 Screw Countersunk M5 x12

4 XSM5ML 2 Nut Self-Locking M5

5 XSSM8X16 4 Bolt Round-Square M8 x16

6 XSM8ML 4 Nut Self-Locking M8

7 MED5001 Rev3 1 Battery plate eDrive/ eMove

8 XSFM6X16 4 Screw Countersunk M6 x16

9 XSM6ML 4 Nut Self-Locking M6

10 MEM5011 1 Bracket

Åtdragningsmoment / Tightening torque

2022-09-16 4(4)

Metriska grovgängor, stål.

Metric coarse threads, steel.

Gänga / Thread

Åtdragningsmoment / Tightening torque

M3

1,2 Nm

M4

3 Nm

M5

6 Nm

M6

10 Nm

M8

25 Nm

M10

50 Nm

M12

85 Nm

Navhylsor.

Hubsleever.

Gänga / Thread

Åtdragningsmoment / Tightening torque

M16x1

30 Nm

M18x1

40 Nm
