Decon wheel R82 Combi frame x Manuale utente

2018-01-23

Assembly instructions for R82 Combi frame x

MED3145

1. Remove wheels on both sides.

2. Check the correct placement for the stop pin, and that the anti-tip devices and Battery

box are removed.

2018-01-23

3. Assembly the plate (right side) according to picture.

4. Parts pair mounting set:

Item No. Part Number Qty Description

1 XSM18M 1 Nut M18 x1 low

2 405241 1 Nordlock M18 Washer

3 100 400 020 1 Spacer

4 XSM18BR 1 Washer M18

5 XSM6X30 1 Screw Round M6 x 30

6 HW056 1 Sleeve

7 MED 2004 1 Bracket

5. Assemble the extension spacer for brake pin and adjust the parking brakes.

Item No. Part Number Qty Description

1 XSM6X25 1 Screw Round M6 x 25

2 100 400 039 1 Spacer

6. Assemble the back placed battery bag.

2018-01-23

MED1204

User control with Joystick controller

7. Assemble the joystick control handle. Place the bracket 1 into the aluminum tube on

the side you want to place the joystick.

Item No. Part Number Qty Description

1 MED1203 1 Bracket plate

2 100 400 039 2 Spacer

3 XSM6BR 6 Washer Plain M6

4 XSM6X30 2 Screw Round M6 x 30

5 XA2-2615E-00 1 Plate, stopper

6 XOF-2612F-00 1 Boss

7 XSM6X35 2 Screw Round M6 x 35

8 XSM6ML 2 Nut Self-Locking M6

9 XOF-48160-00 1 Upper Holder Assembly

2018-01-23

MED1202

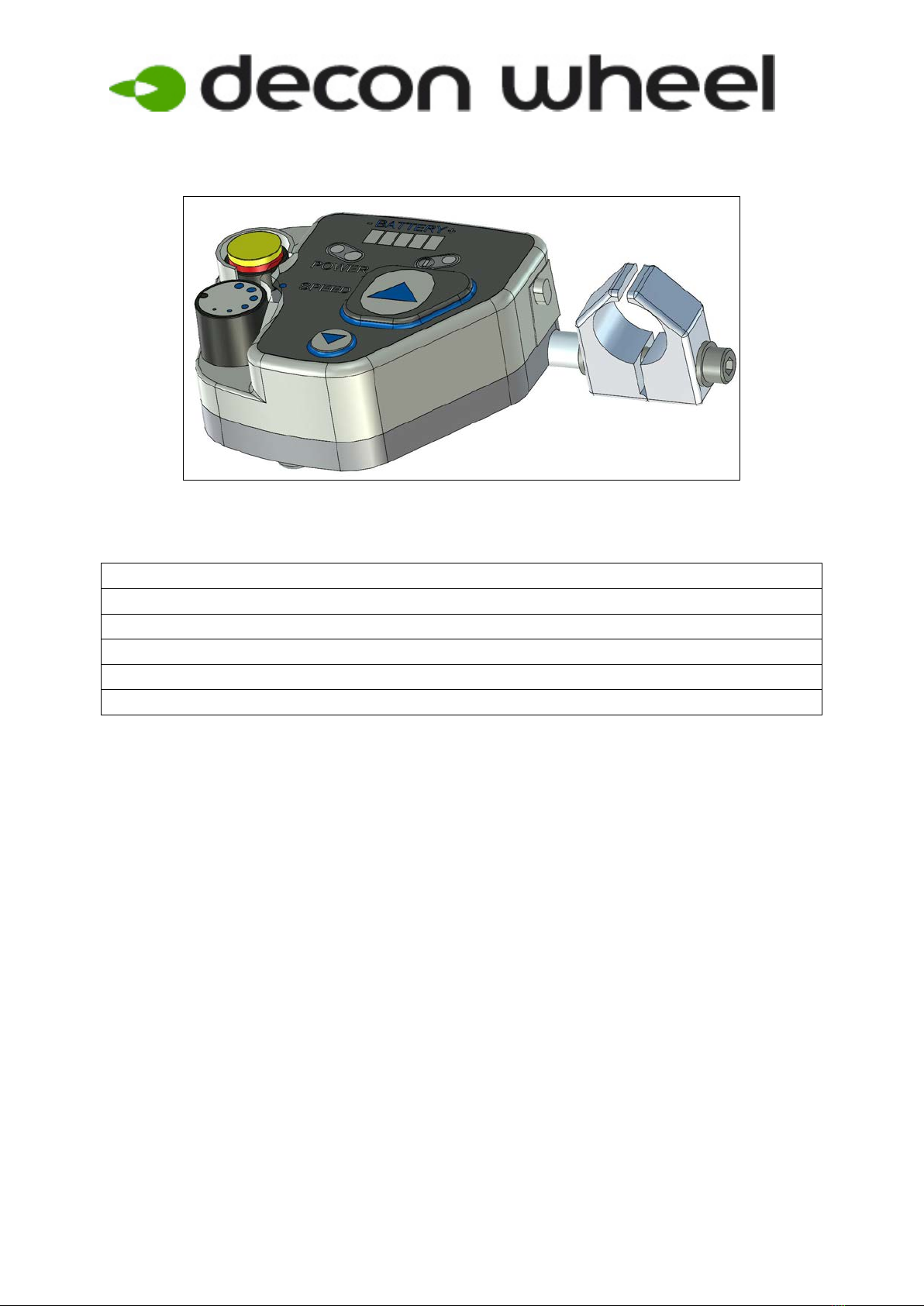

Attendant control with Attendant controller

8. Assemble the attendant control.

Item No. Part Number Qty Description

1 MED1200 1 Assistant controller

2 91312-06050 1 Screw Socket M6 x 50

3 92902-06200 2 Washer Plain M6

4 XA2-2612E-00 1 Clamp

5 XOD-2612K-00 1 Clamp2

2018-01-23

MED1356

Attendant control with Joystick controller

9. Assemble the attendant control with the joystick unit, see the pictures.

Item No. Part Number Qty Description

1 MED1317 1 Bracket

2 MC6SM6X35 1 Screw M6 x 35

3 XSM6X16 2 Screw M6 x 16

4 XSM6BR 3 Plain Washer M6

5 XSM6ML 2 Locknut M6

6 MED1316 1 Plate with pin

7 XOC-2612K-00 1 Clamp with thread

8 XOC-2612E-00 1 Clamp with hole
