Decon wheel Legend 2 Manuale utente

2020-04-23

Assembly instructions for Legend 2 with Basic Block

MED3150

1. Remove wheels on both sides.

2. Check the correct placement for the stop pin.

3. Remove anti tip devices from the chair, see pictures below.

2020-04-23

Battery box on wheel/ Battery bag Only Battery bag Only Battery bag

4. Placement for the adapter plate.

2020-04-23

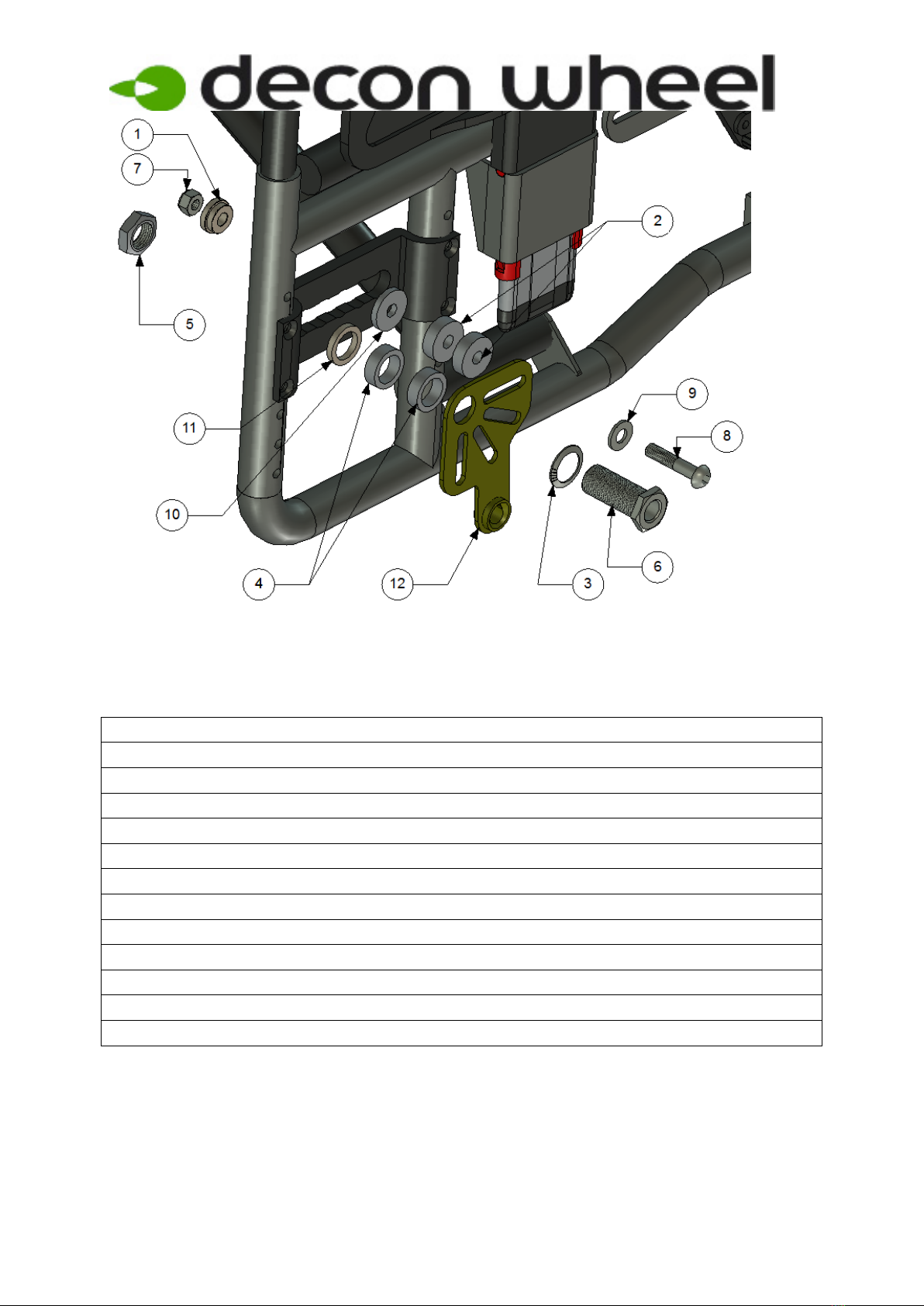

5. Assembly the plate (right side) according to picture

Parts pair mounting set:

Item No. Part Number Qty Description

1 100 400 008 1 Spacer

2 100 400 013 2 Spacer

3 405240 1 Nordlock Washer M18

4 100 400 016 2 Spacer

5 XSM18M 1 Nut M18x1

6 HW084 1 Hubsleever

7 XSM8ML 1 Locknut M8

8 XSM8X45 1 Screw M8 x 45

9 XSM8BR 1 Plain Washer 8,4

10 100 400 011 1 Spacer

11 100 400 014 1 Spacer

12 MED 2004 1 Bracket

6. Assemble the back placed battery bag.

2020-04-23

MED1321

Legend2 with Joystick

Item No. Part Number Qty Description

1 XOC-46295-00 1 Bracket

2 XOC-48160-B0 1 Upper holder assembly2

3 XSM6X30 2 Screw M6 x 30

4 XSM6BR 4 Plain washer M6

5 XSM6ML 4 Locknut M6

6 XSM6X16 2 Screw M6 x 16

7 MED1502 1 Bracket

8 MED1501 Rev4 1 Bracket

2020-04-23

Attendant control with joystick (left and right side)

MED1409

Item No. Part Number Qty Description

1 MED1317 1 Bracket

2 XSM6X35 1 Screw M6 x 35

3 XSM6X16 2 Screw M6 x 16

4 XSM6BR 3 Plain Washer M6

5 XSM6ML 3 Locknut M6

6 MED1316 1 Plate with pin

7 Xklamma2 1 XClamp2

8 100 400 044 1 Spacer

Move this

too the

other side,

if you

assemble

the joystick

on the left

side.

2020-04-23

Alternative attendant control (only right side)

Item No. Part Number Qty Description

1 XSM6TG 1 Thorn Washer 6,4

2 Xklamma2 1 XClamp2

3 XSM6X20 1 Screw M6 x 20

4 XSM6BR 1 Plain Washer 6,4

5 MED1200 1 Attendant control

2020-04-23

Åtdragningsmoment / Tightening torque

Metriska grovgängor, stål.

Metric coarse threads, steel.

Gänga / Thread

Åtdragningsmoment / Tightening torque

1,2 Nm

3 Nm

6 Nm

10 Nm

25 Nm

M10

50 Nm

M12

85 Nm

Navhylsor.

Sleeves.

Gänga / Thread

Åtdragningsmoment / Tightening torque

M16x1

30 Nm

M18x1

40 Nm
